eigenbau!

von **Kugelblitz** » Di Jan 18, 2011 12:08

@Clemens
ja fürs Fällen brauch man die schon, ist mehr oder weniger selten...wenn dann eventuell nen Hänger! Bis jetz hat es auch ohne Winde immer gefunzt.
Ne kleine Bremse ist ja dran, ob sie geht??? Ich habe in der Druckleitung einen Umstellhahn, wenn ich den zu mache und den Handhebel einraste... :klug:

sollte es wie eine Bremse funzen.
Bei mir ist "fast" absolutes Flachland hoher Fläming, riesige Hänge und Abgründe sind bei uns nicht unbedingt vorhanden, gibt zwar welche aber da sind andere Förster für zuständig wo ich kein Holz hole.
Bei uns hat fast jeder sein Stamm Förster und das Revier von meinem ist flach

von **Adrenalintrain** » Di Jan 18, 2011 23:00

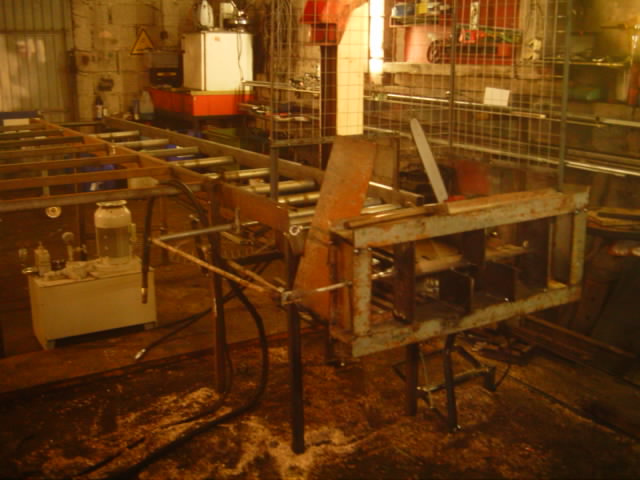

Mein neuestes Projekt Sägespaltautomat

- Maximaler Stammdurchmesser 47 cm
- 5 fach Spaltkreuz verschiebbar
- Materialkosten Limit 350 €
zum verheizen reicht die Säge ist mit Garantie :mrgreen:

von **monimog** » Mi Jan 19, 2011 9:34

Hallo

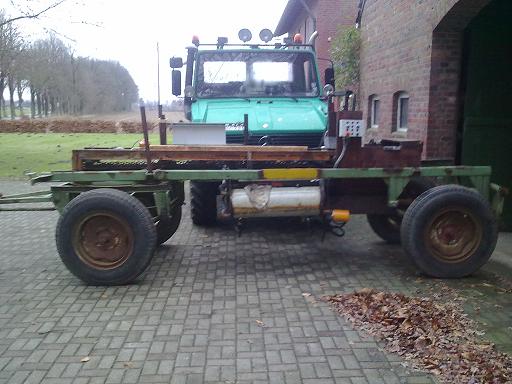

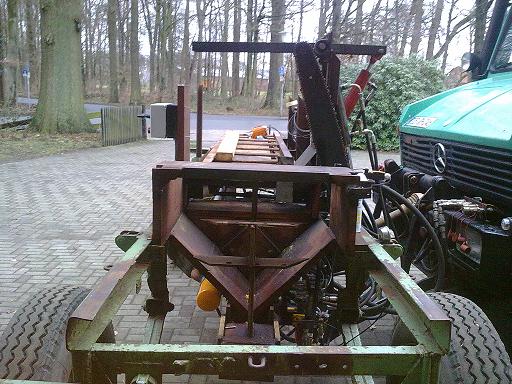

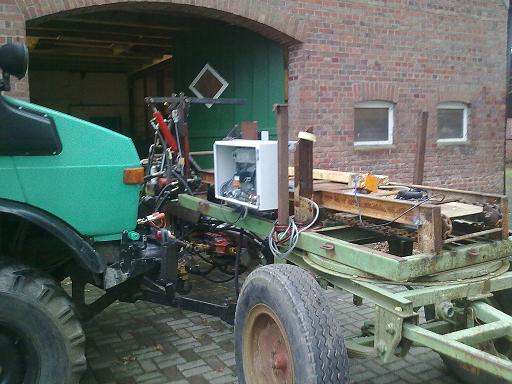

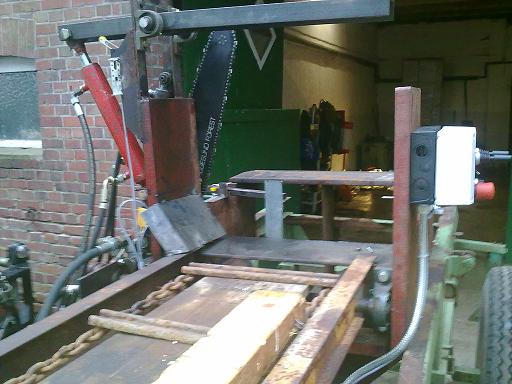

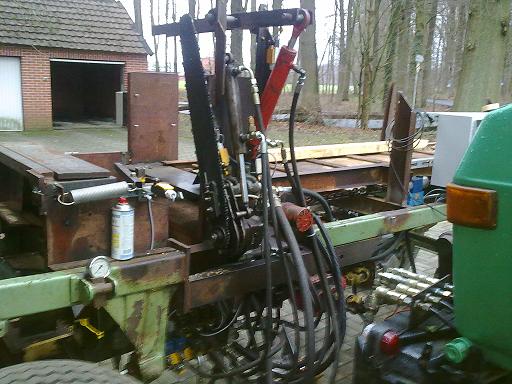

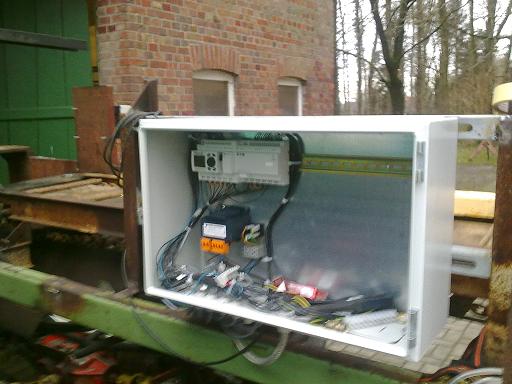

Werde nun auch mal mein Projekt vorstellen, hat auch schon viel Nerven gekostet.Der Stand im Moment ist T-Gtriebe für Hydraulikpumpen muß eine andere Übersetzung haben, und in der SPS ist noch ein fehler den Mir noch nicht finden konnten.Es muß auch noch vieles gemacht werden Blech arbeiten (schutz über der Kettensäge)Förderband, Zuführtisch und noch einwenig Farbe.

Gruß
Ramon

von **Herbylix** » Mi Jan 19, 2011 21:15

Hallo!

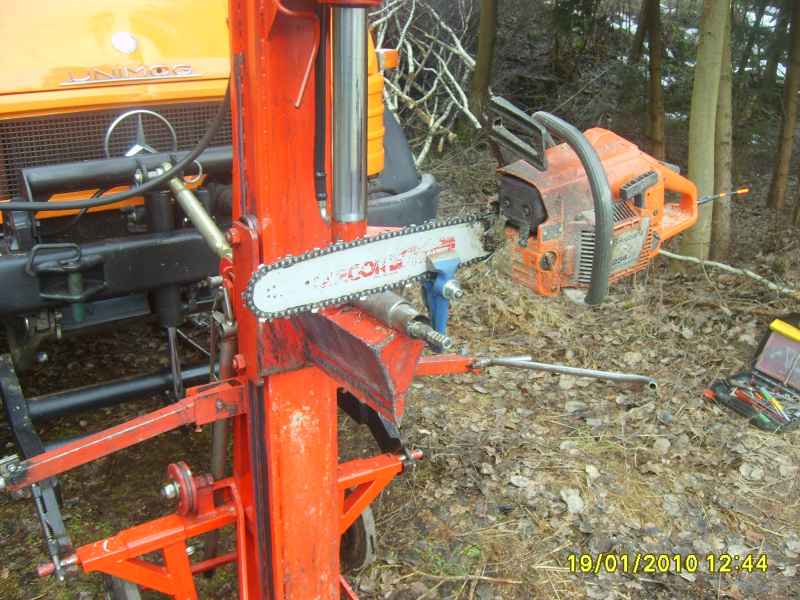

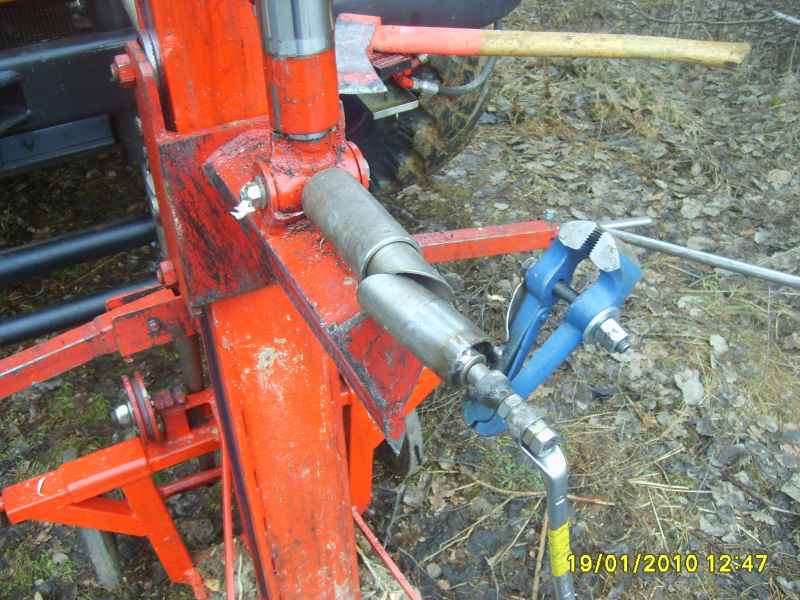

Ich habe gestern meinen mobilen und höhenverstellbaren Schraustock zum Kettenfeilen erstmals benutzt.

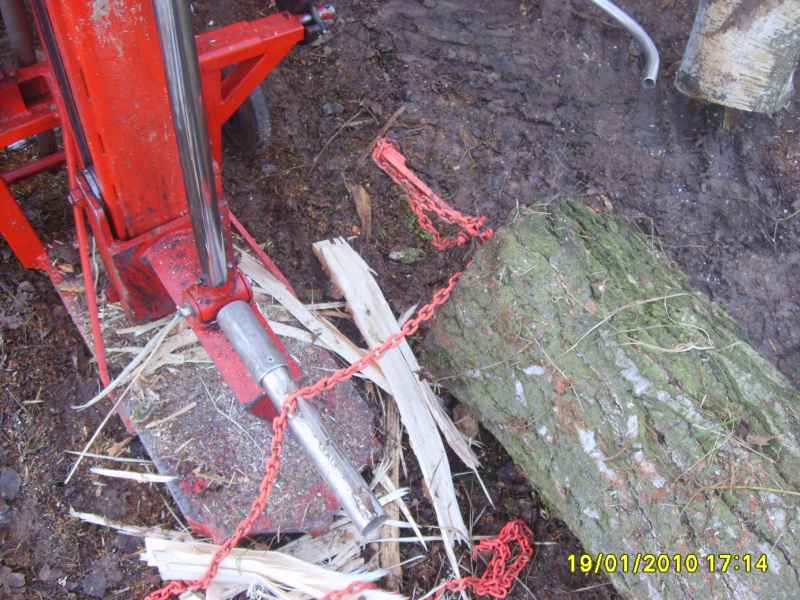

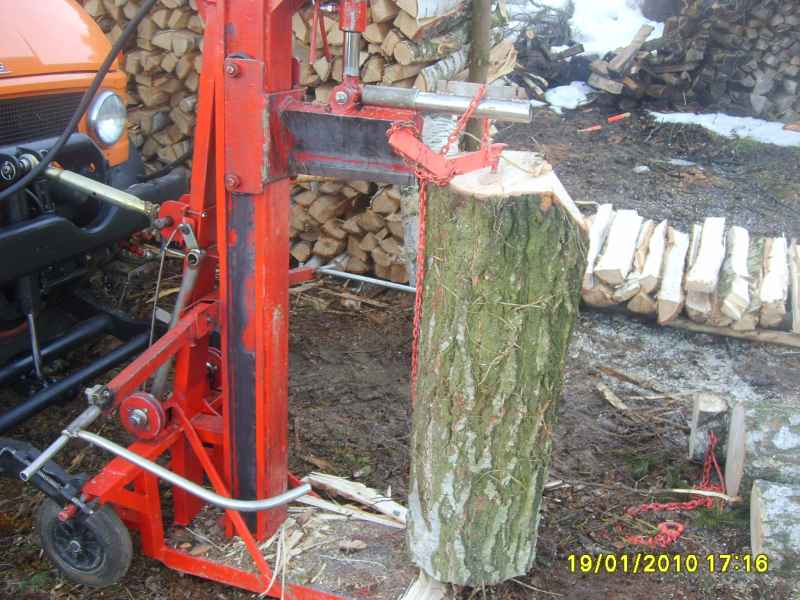

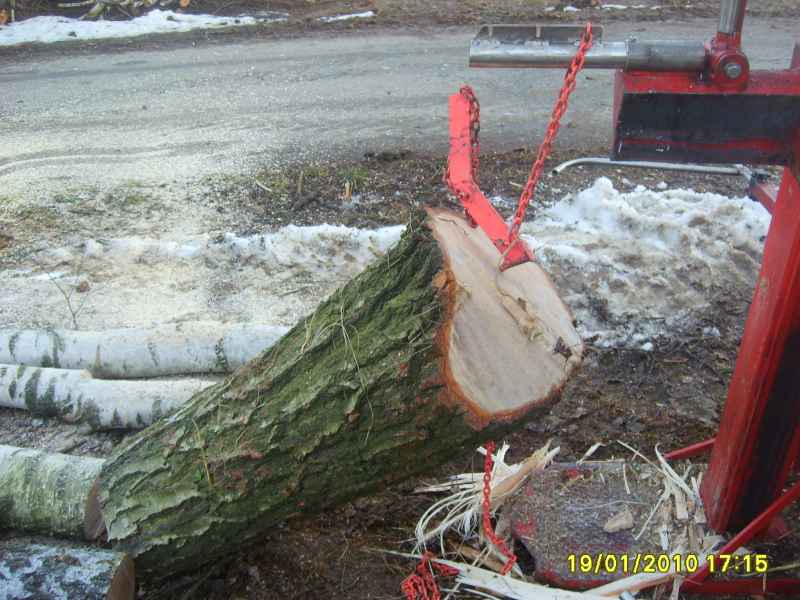

Er ist im selben Rohr befestigt das ich für meinen Stammheber am Spalter vorgesehen habe.

von **mogito406** » Do Jan 20, 2011 14:33

Hallo Zusammen,

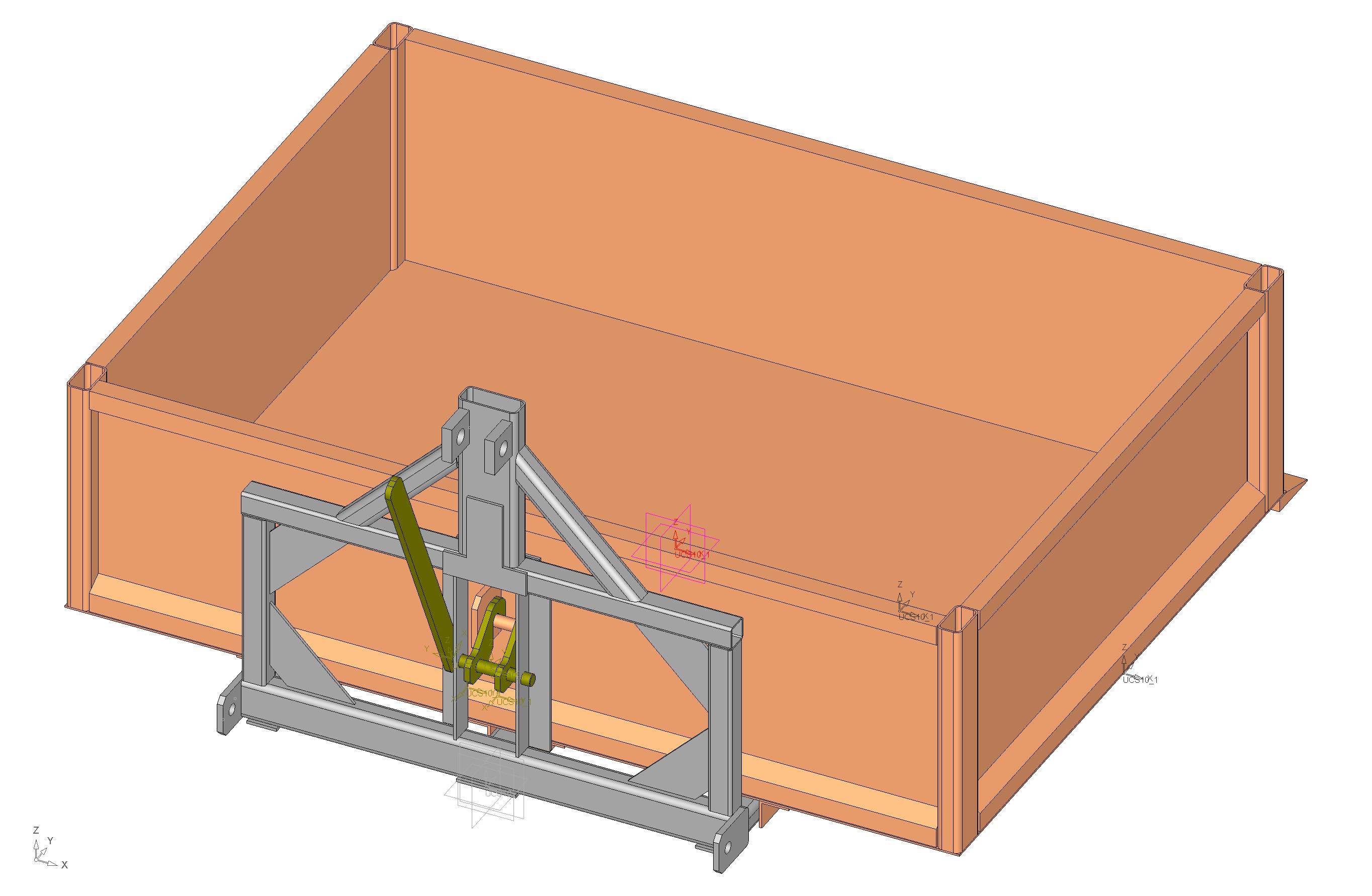

wollte eich mal mein nächstes Projekt vorstellen. Es soll ein Heckcontainer werden.

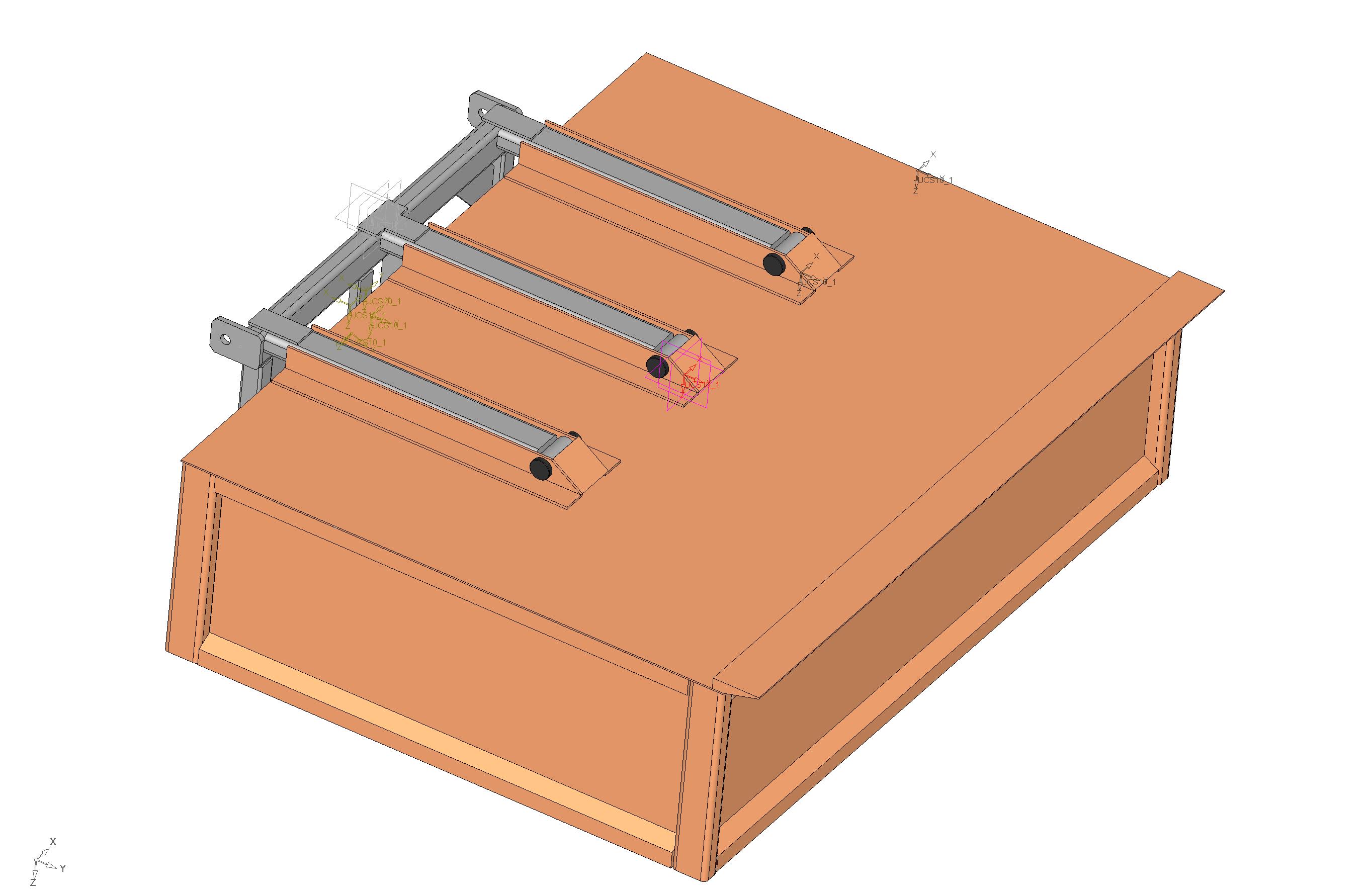

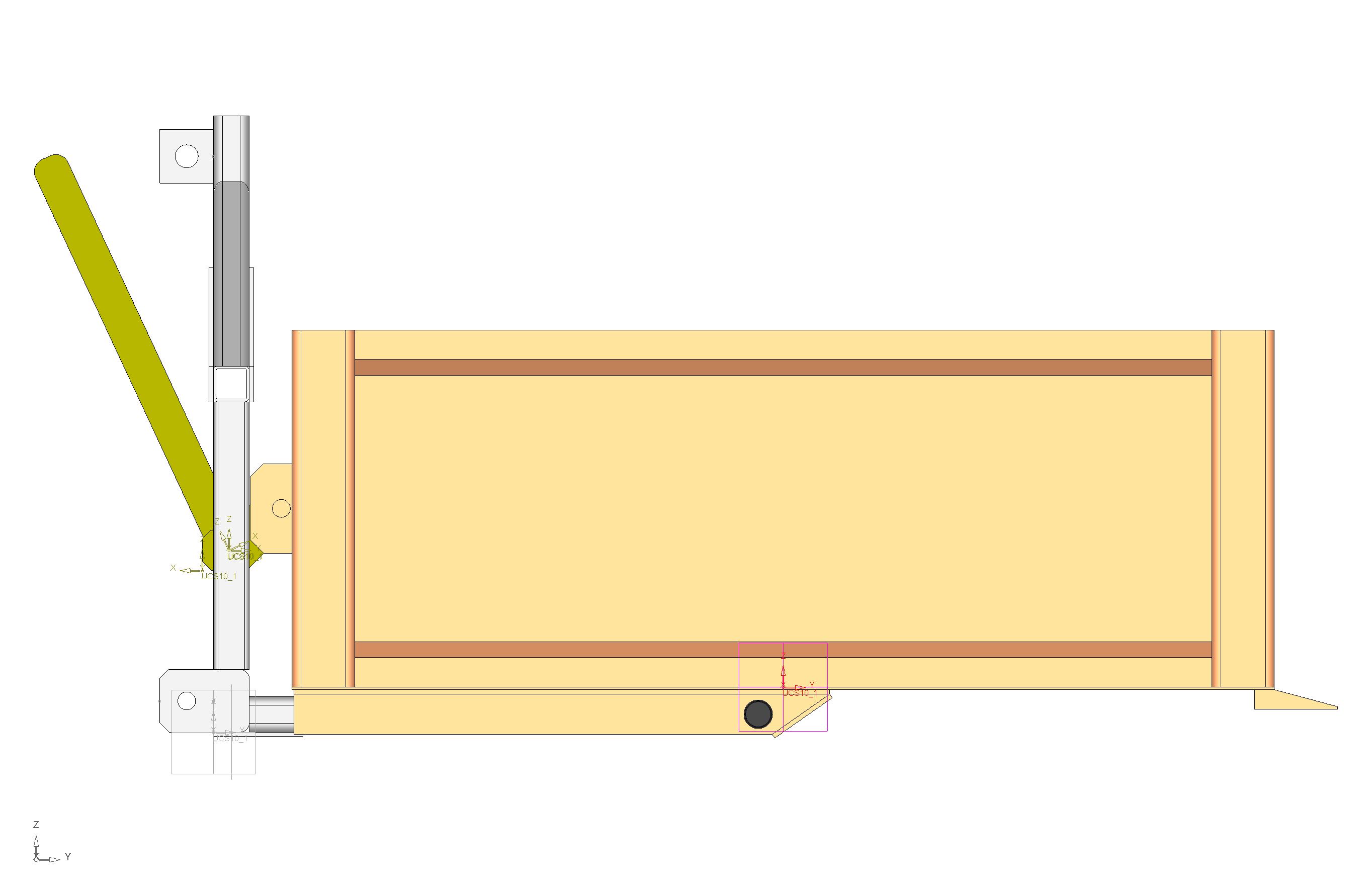

Anbei mal ein paar Bilder wie ich mir das so vorgestellt habe. Was haltet ihr davon?

gruß mogito

von **ober_lenker** » Do Jan 20, 2011 18:28

mogito406 hat geschrieben:Was haltet ihr davon?

Ich bin mir nicht so sicher ob das mit der Drehachse mittig vom Container immer klappt..... erfahrungsgemäß schaufelt man zB Dreck immer gegen die Bordwand/Aufhängung - somit würde dort das meiste Gewicht lasten --> kippt schon nichts mehr. Oder wird das ganze hydraulikunterstützt?

Weiterhin hätte ich Bedenken ob es dir nicht den Rahmen einreisst wenn du schwer belädst... im Bild rot dargestellt.

Was spricht denn dagegen die Drehachse direkt unten am Dreipunktrahmen und den Einrasthebel oben anzubringen? So ist es zumindest bei unserem (gekauften) Heckcontainer.

Frohes Basteln

//edit:

Was mich noch stören würde: Durch die Vierkantrohre unter deinem Container hast du einen erheblichen Absatz an deiner Schürfleiste.
Beim Verladen schwerer Gegenstände (zB Rüttelplatte) würdest du dich somit nur unnötig plagen.

von **WaldbauerSchosi** » Do Jan 20, 2011 20:35

Oberlenker hat recht.

Da müssen unbedingt Kontenbleche hin!

und der Absatz der da drinnen ist, ist wirklich nicht das Ideale. vorallem weil du ja einen hast, mit Schürfleiste und dann willst du ja bestimmt Humus oder Kies schaufeln.

von **323er** » Do Jan 20, 2011 21:20

Hallo,
ich glaube ich muss mal bilder von meinem heckcontainer machen. ist zwar nicht zum kippen aber egal
breite ca 2m
höhe ca 1m
tiefe ca 1,3m

ist sehr stabil gebaut habe schon öfters mit holz gefahren alles kein problem, geht auch gut was rein

gruß Robert

von **plagnix** » Do Jan 20, 2011 22:46

Hallo zusammen,
mit dem Absatz am Boden des Containers kann man meines erachtens leben, auch für schwere Sachen ist das nicht wirklich ein Hinderniss.
Anders mit dem Drehpunkt, mit dieser Schwerpunktlage wird das Entleeren nicht gehen. Entweder diesen Entwurf mit einem Hebe-Zylinder versehen, oder den Drehpunkt weiter zum Trecker hin verlagern um das Eigengewicht nutzen zu können. Häufig sieht man den Drehpunkt gleich mit dem Dreipunktauge gelöst, ist aber finde ich auch nicht das Wahre, so bekommt man nur einen geringen Abkippwinkel zustande, wegen dem schlechten Winkel kann auch die Muldentiefe nicht sehr tief gemacht werden.

Ist die geringe Höhe der Unterlenkeraufnahme eigentlich Absicht, da kommst du doch nicht mit der Mulde am Boden runter, oder?
Meine, allerdings gekaufte Mulde, hat eine Art Schnellwechslsystem an den Unterlenkeraufnahme, das absolut super ist und ich nicht missen möchte. Ein echtes Highlight. Wie oft muss man schnell mal ab- und anhängen.
Der Clou: Zuerst wird eine Stange an den Unterlenkern montiert, mit der fährt man in die Containeraufnahme und hebt an, verriegelt dann automatisch. Lediglich den Oberlenker muss man konventionell anbringen. Lässt sich etwas schwer erklären. Wenn Interesse besteht kann ich mal ein paar Fotos einstellen.

Die Seitenhöhe, treckerseitig, würde ich auch erhöhen.

Viel Spaß beim weiteren Tüfteln
Plagnix

von **de_lupo** » Fr Jan 21, 2011 6:44

Hallo,

nur her mit den Bildern der Heckcontainer.

Möchte demnächst auch einen bauen und bin für alle Infos dankbar.

Ich bin am überlegen ob ich nicht eine Mischung aus Palettengabel und Heckcontainer bauen soll.
Mal schauen ob ich heute ein paar Striche zu Papier bekomme.

von **Clemens** » Fr Jan 21, 2011 12:19

Hallo,

de_lupo hat geschrieben:Hallo,

nur her mit den Bildern der Heckcontainer.

Möchte demnächst auch einen bauen und bin für alle Infos dankbar.

Ich bin am überlegen ob ich nicht eine Mischung aus Palettengabel und Heckcontainer bauen soll.Mal schauen ob ich heute ein paar Striche zu Papier bekomme.

Vom Prinzip her ist das ja eine sehr gute Idee. Heckkontainer mit Einfahrtaschen die wiederum drehbar am Container befestigt sind. Dann noch entsprechenden Hydraulikzylinder um die Kiste zu kippen.

Gruß Clemens

von **RHÖNER** » Fr Jan 21, 2011 12:30

Hier mal meine Eigenbauten................
zum Entleeren einfach den Oberlenker aushängen und anheben. ( Kugelkopf )
Ist einfacher zum Bauen und funktioniert ebenfalls.............
mfg

von **WaldbauerSchosi** » Fr Jan 21, 2011 15:49

so wie die Firma Beha das ganze baut find ich es garnicht schlecht !

: allzweckschaufel_2.jpg (94.54 KiB) 5566-mal betrachtet

von **Michael33** » Fr Jan 21, 2011 16:34

So habe ich es auch gebaut !

Bilder von meiner Mulde sind im Verkaufsthread :wink:

von **de_lupo** » Fr Jan 21, 2011 19:55

Hallo,

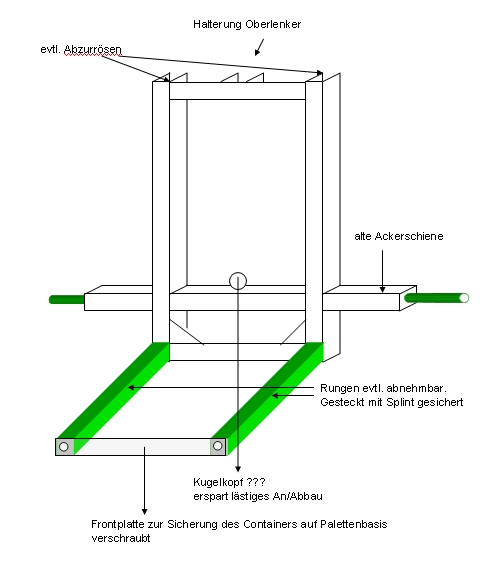

nun habe ich meine Ideen zu Papier gebracht.

: Entwurf1.jpg (64.12 KiB) 5353-mal betrachtet

Evtl. hat noch der ein oder andere ne Idee das Dingen zu verbessern.
