eigenbau!

von **Bauerjost** » Mi Jan 12, 2011 18:52

Hallo noch mal
irgendwo hatte ich mal ein Schnittmuster für eine Rückezange
gesehen, ich wollte mir mit dem Plasmaschneider eine ausschneiden.
Kann mir da jemand helfen ?
MFG Bauerjost

von **Jack95** » Mi Jan 12, 2011 19:58

Hallo Leute !

Ich will auch heut mal meinen Eigenbau Zeigen, und zwar eine Wiesenegge.
auf den Fotos ist nur das Mittelteil zu sehen, links und rechts kommen noch jeweils 1.5 meter dran, so das sie am schluss 5 Meter AB hat, diese werden dann Hydraulisch klappbar gemacht.

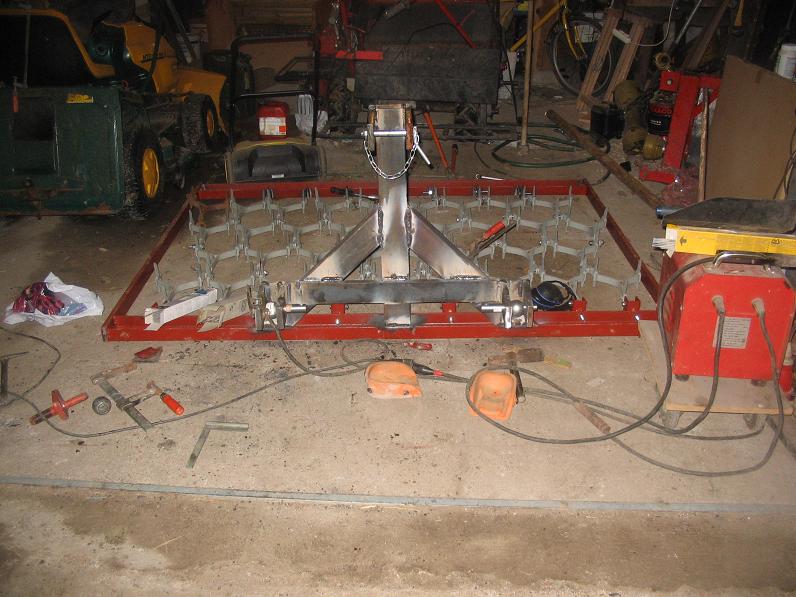

: Wiesenegge und Schneeschild 012.JPG (94.77 KiB) 6377-mal betrachtet

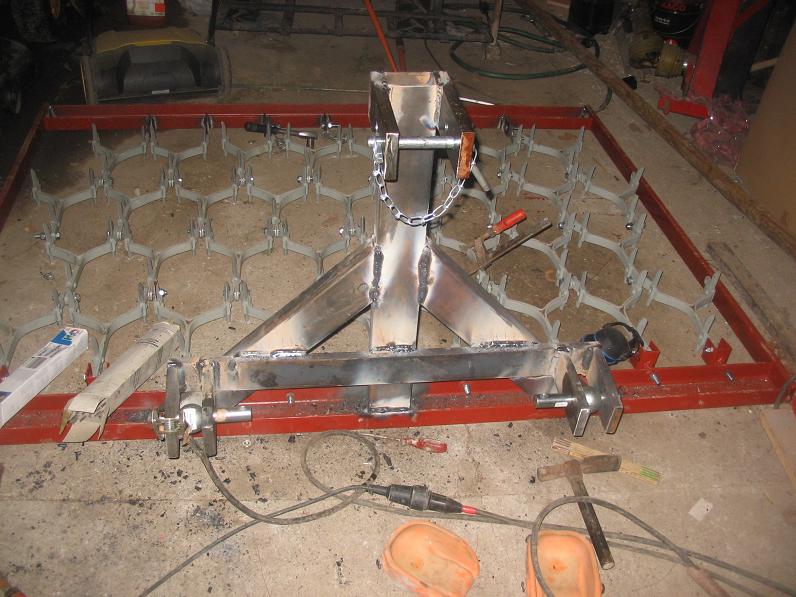

: Wiesenegge und Schneeschild 008.JPG (95.97 KiB) 6377-mal betrachtet

von **rotertrecker** » Mi Jan 12, 2011 20:01

@ Bauerjost:
Wie wär´s denn damit? :mrgreen:

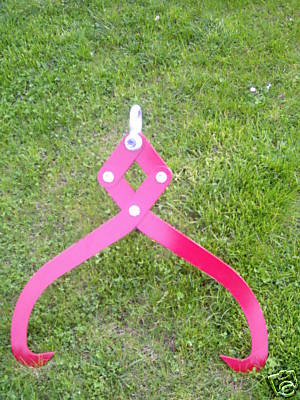

: Holzzange.JPG (36.5 KiB) 6367-mal betrachtet

Rückezange.jpg: (166.64 KiB) Noch nie heruntergeladen

Gruß rotertrecker

von **Kugelblitz** » Do Jan 13, 2011 21:43

Merlin82 hat geschrieben:@kugelblitz

Ich würde dir unbedingt empfehlen eine Seilführung mit Hebel an der Einlaufrolle anzbauen. Du bekommst so wie es jetzt ist sicher Probleme mit abspringenden Seilen besonders beim Schrägzug und beim manuellen Ausziehen. Die Rolle wird sich so nicht mit dem Seil drehen sondern verkanten!

Schau mal bei konventionellen Winden, das ist recht einfach nachzubauen und sehr effektiv.

MfG
Micha

Stimmt, hast recht gehabt. Habe jetz ein Seilausstoß gebaut, ohne geht auch aber es springt immerzu runter.
Geschwindigkeit war auch er mäßig.
Habe die Trommel auf Riemen umgebaut. Ähnlich wie ne Rutschkupplung beim Mähwerk vom Rasenmäher.
Geht ast rein, ausziehen vom Seil ohne Wiederstand.
Hatte die auf dem Hof an ein paar Stämme probiert, bei 4x4 Meter von 35 bis 60 cm im Durchmesser zieht es den Schlepper zum Holz...Schild ging nicht in den Boden (Plastersteine) :oops:

von **ober_lenker** » Do Jan 13, 2011 22:09

Feine Sache Kugelblitz, saubere Arbeit - wie immer!

Wie kriegst du denn die Riemen auf Spannung? Kann das gerade nicht erkennen.

von **Kugelblitz** » Do Jan 13, 2011 22:20

Mit dem Roten Hebel (springt dir gleich ins Gesicht) :lol:

Der ist unten mit einer Buchse versehen und angeschraubt, der Motor läuft dann immer wenn er zugeschalten wird.
Per Hebel drück ich und unten Spannt die Rolle (50mm ehmalige Kolbenstange) den Riemen straff.
Je nach Spannung :arrow:

schneller oder langsamer.

von **ober_lenker** » Do Jan 13, 2011 23:13

Okay - mit der veränderten Perspektive des neuen Bildes erkenns nun auch ich :oops:

Danke!

von **NinjaFlo** » So Jan 16, 2011 12:29

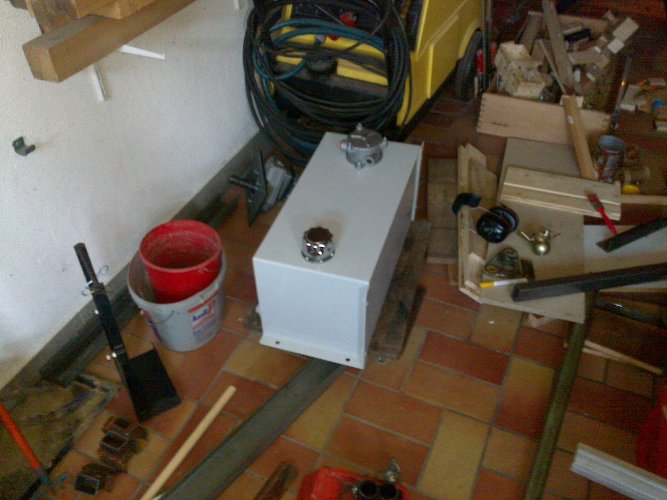

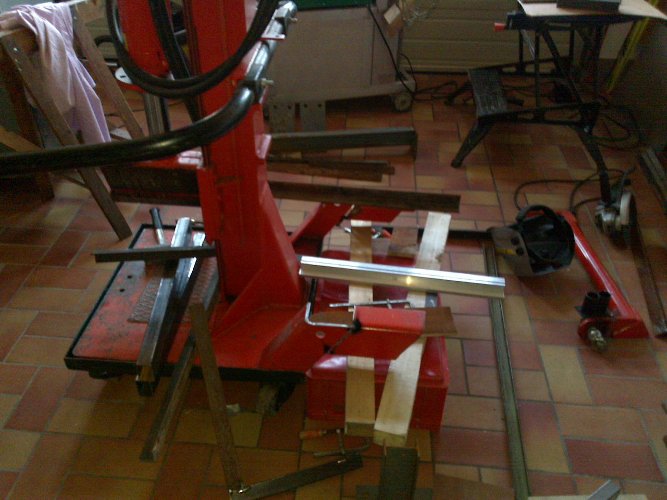

Wir sind grade dabei unseren Holzspalter umzubauen auf eigen Hydraulik und Kat2 Dreipunkt,
Spalter soll in zukunft an FHW/FZW des Agroplus 85.

Tank 50l, Pumpe 26ccm mit Drehrichtung für die FZW
gekauft habe ich die Teile bei http://www.hydrauliktechnik24.de/

Gruß Florian

von **WaldbauerSchosi** » So Jan 16, 2011 14:18

Hallo,

hier ein Paar Foto´s meiner Kiste:

von **Hoiz Klaus** » So Jan 16, 2011 14:46

Hallo Schorschi,
für was willst denn die Kiste alles nutzen?

von **WaldbauerSchosi** » So Jan 16, 2011 17:19

Mit meiner Heckkiste will ich allgemeine kleine Transportarbeiten bei denen man wendiger sein muss als mit Anhänger machen:

z.B.
- Sägespäne wieder zurück in den Wald bringen,
- Wippkreissäge transportieren,
- Meterscheite aus dem Wald fahren,
- Fertiges Brennholz bis unters Dach fahren (dann kiste einfach abhängen)
- beim Zaunbau kann man Werkzeug und Pfähle transportieren und sich draufstellen zum besseren einschlagen der Pfosten
- Bier holen :prost:

hier noch mal 2 Foto´s in groß:

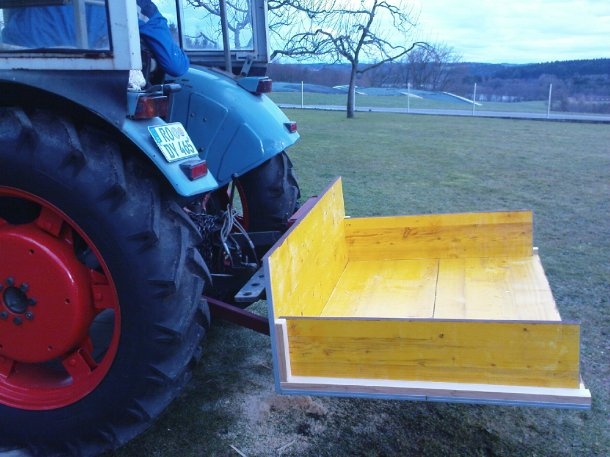

: 1708713_1295194658099l.jpg (164.66 KiB) 7284-mal betrachtet

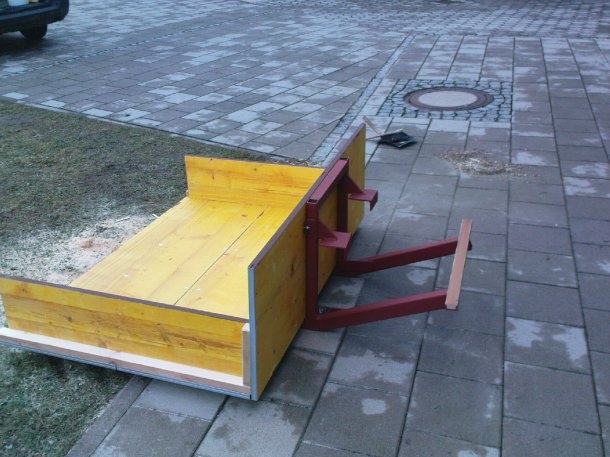

: 1708713_1295194655772l.jpg (162.31 KiB) 7284-mal betrachtet

von **Clemens** » So Jan 16, 2011 19:05

Hallo Kugelblitz,

Kugelblitz hat geschrieben:Mit dem Roten Hebel (springt dir gleich ins Gesicht)
Der ist unten mit einer Buchse versehen und angeschraubt, der Motor läuft dann immer wenn er zugeschalten wird.
Per Hebel drück ich und unten Spannt die Rolle (50mm ehmalige Kolbenstange) den Riemen straff.
Je nach Spannung schneller oder langsamer.

Ist es richtig, dass die Winde keine Bremse hat. Heißt, du kannst keine Last halten.

Gruß Clemens

von **Jack95** » Mo Jan 17, 2011 20:12

Servus

Heute gings weiter, das Linke Teil der Wiesenegge ist fast Fertig

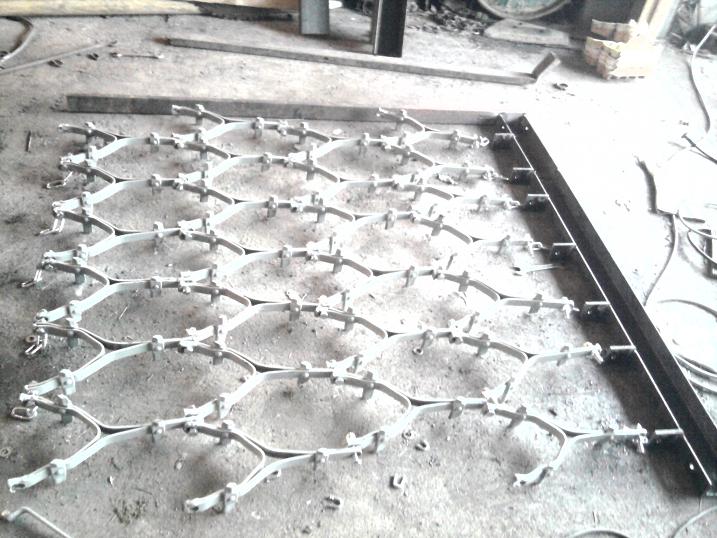

: Wiesenegge 17.1 2010 011.jpg (99.55 KiB) 6876-mal betrachtet

von **Kugelblitz** » Mo Jan 17, 2011 20:19

@Clemens
wozu ne Bremse?

von **Clemens** » Di Jan 18, 2011 7:24

Hallo,

Kugelblitz hat geschrieben:@Clemens
wozu ne Bremse?

Um die Last zu halten bzw. das Seil unter Spannung zu halten. So wie ich es sehe, kannst du mit der Winde ziehen oder das Seil ist lose und kann ausgezogen werden.

Um Holz aus dem Bestand zu seilen reicht das aus. Für windenunterstütztes Fällen eher nicht.

Gruß Clemens
