eigenbau!

von **johndeere93** » So Feb 24, 2013 12:35

Mahlzeit,
da steh ich jetzt ehrlich gesagt noch ein weinig aufm Schlauch wie du mit der Zange die Bolzen greifen willst ( durch öffenen der Zange das ist mir klar) aber wenn die Wanne voll Brennholz ist kommt man da doch nicht ohne weiteres dran oder hab ich da nen Denkfehler? Ich war davon ausgegangen das du die Wanne an der Stirnwand greifst weil da ja auch so eine massiv ausgefüherte " Aussparung" ist wo man gut rein greifen kann.

mfg Marcel

von **Djup-i-sverige** » So Feb 24, 2013 12:40

Ich denke er will an den Bolzen die leere Wanne vom RW heben...

von **johndeere93** » So Feb 24, 2013 12:57

Jou das wirds wohl sein :wink:

von **Markus K.** » So Feb 24, 2013 13:00

Wenn´s für Brennholz ist, dann kann er doch erst die Zange an den Bolzen ansetzen und dann erst die Scheite drauf laden, dann würde das auch funktionieren.

von **Kugelblitz** » So Feb 24, 2013 13:06

Ich denke das er ins große Loch im Stirngitter zum Entladen greifen wird.

von **HolzHesener** » So Feb 24, 2013 13:12

Ganz genau!!!
Die Bolzen in der Wanne sind zum aufsetzen der Mulde und das kippen wird vorne durch das Stirngitter erfolgen.

von **Kugelblitz** » So Feb 24, 2013 13:21

hast da keine Angst, wenn die Mulde auf den Schaufeln der Zange verrutscht und kippt????
Die haut dir doch gegen den Kran, wenn die Richtung passt.

Ich würde in allen 4 Ecken ne Öse anbringen und das Teil per Kettengehänge anheben.

von **HolzHesener** » So Feb 24, 2013 13:58

Ehrlich gesagt nicht die Mulde kann höchstens 15 cm in der Zange rutschen.
Ausserdem muss die Mulde sich ein wenig nach hinten neigen da ich dadurch erst sehen kann ob die Aufnahmebolzen auch in die Buchsen des RW rutschen.
Wie gesagt ist die erste Mulde dieser Art lerne noch!!! :lol:

http://www.google.de/imgres?q=Mulde+auf ... :429,i:217

von **Kugelblitz** » So Feb 24, 2013 14:01

kannst doch die Glieder verkürzen....vom Gehänge...dadurch ändert sich der Winkel.
Mir wäre das (nur mit der Zange) zu unsicher.

von **Waeller** » So Feb 24, 2013 14:05

Kugelblitz hat geschrieben:kannst doch die Glieder verkürzen....vom Gehänge...dadurch ändert sich der Winkel.
Mir wäre das (nur mit der Zange) zu unsicher.

Zudem die Zange, bei weit geöffnetem Greifer, eine unwirksame Hebelwirkung am Hydraulikzylinder haben kann. Das wäre mir zu jau.

Gruß

von **johndeere93** » So Feb 24, 2013 14:08

Wie der Bauer so schön sagt: Versuch macht Kluch :klug:

,
wobei das Aufsetzten sicher kein leichtes wird wenn das ganze dann noch ein wenig schwingt und man wo möglich noch in leichter Schräglage steht.... Ich würd eventuell noch drüber nachdenken die Steckbolzen die in den Rungentaschen stecken unten mit nem Bolzen zu sichern das man das ganze nicht mal versehentlich beim kippen runter hebt, wobei das bei dem Gewicht wohl ehr unwahrscheinlich ist!

von **johndeere93** » So Feb 24, 2013 14:16

Ansonsten könntest du das ganze auch alternativ so gestalten wie bei LKW Wechselbrücken siehe Link : http://www.fair-news.de/pics/b_30/32997.jpg falls das mit dem Kran alles nicht klappen sollte.

von **HolzHesener** » So Feb 24, 2013 15:19

Ich schaue mal!
Bei einem Langholzzug wird der Nachläufer auch nicht anders aufgesetzt.
In der nächsten Woche weiß ich mehr!

von **Kugelblitz** » So Feb 24, 2013 15:23

Ich denke, sowas werde ich mir auch mal bauen!

von **Domi boy** » Do Feb 28, 2013 20:28

Hallo,

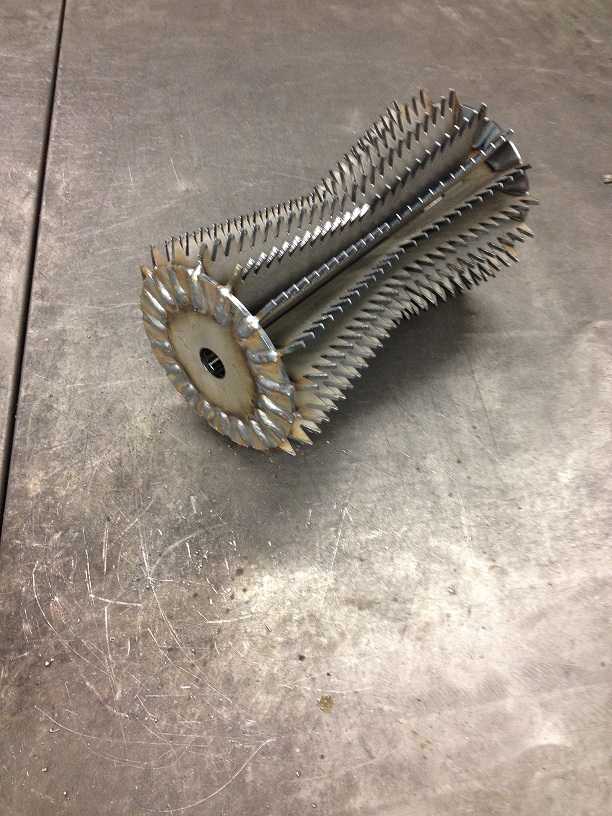

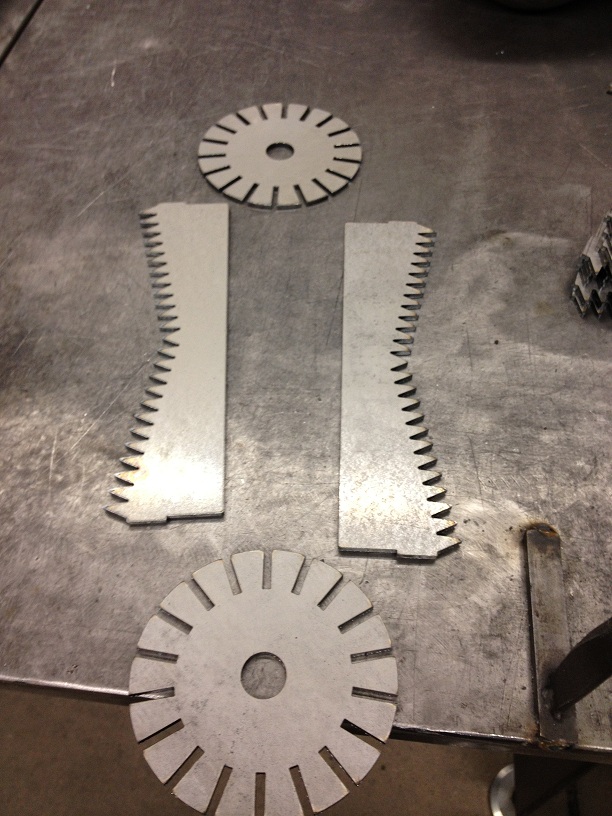

Ich habe einen neue Förderwalze für meinen sägespaltautomat entwickelt, einfache bauweise als Bausatz.
Auch als Bausatz bei uns erkäuflich
Wellendurchmesser: 25 mm
Förderwalze Durchmesser: 180 mm
--------------- Breite: 310 mm

Verschiedene Größen wählbar!!!!!!!!

Mfg Domi
