Re: eigenbau!
von maurer-schorsch » Mo Mär 11, 2013 12:37
Gibts die Zangen eigentlich noch zu kaufen?
- maurer-schorsch
- Beiträge: 392
- Registriert: So Okt 30, 2011 9:18
Re: eigenbau!
von Markus K. » Mo Mär 11, 2013 12:52
Die vom Christian? Soviel ich weiß, hat der mehrere Ausführungen und Größen.
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: eigenbau!
von maurer-schorsch » Mo Mär 11, 2013 15:15
Was kostet sowas in der Größenordnung 70cm Öffnungsweite ca?
- maurer-schorsch
- Beiträge: 392
- Registriert: So Okt 30, 2011 9:18
Re: eigenbau!
von Porky1000 » Mi Mär 13, 2013 18:53

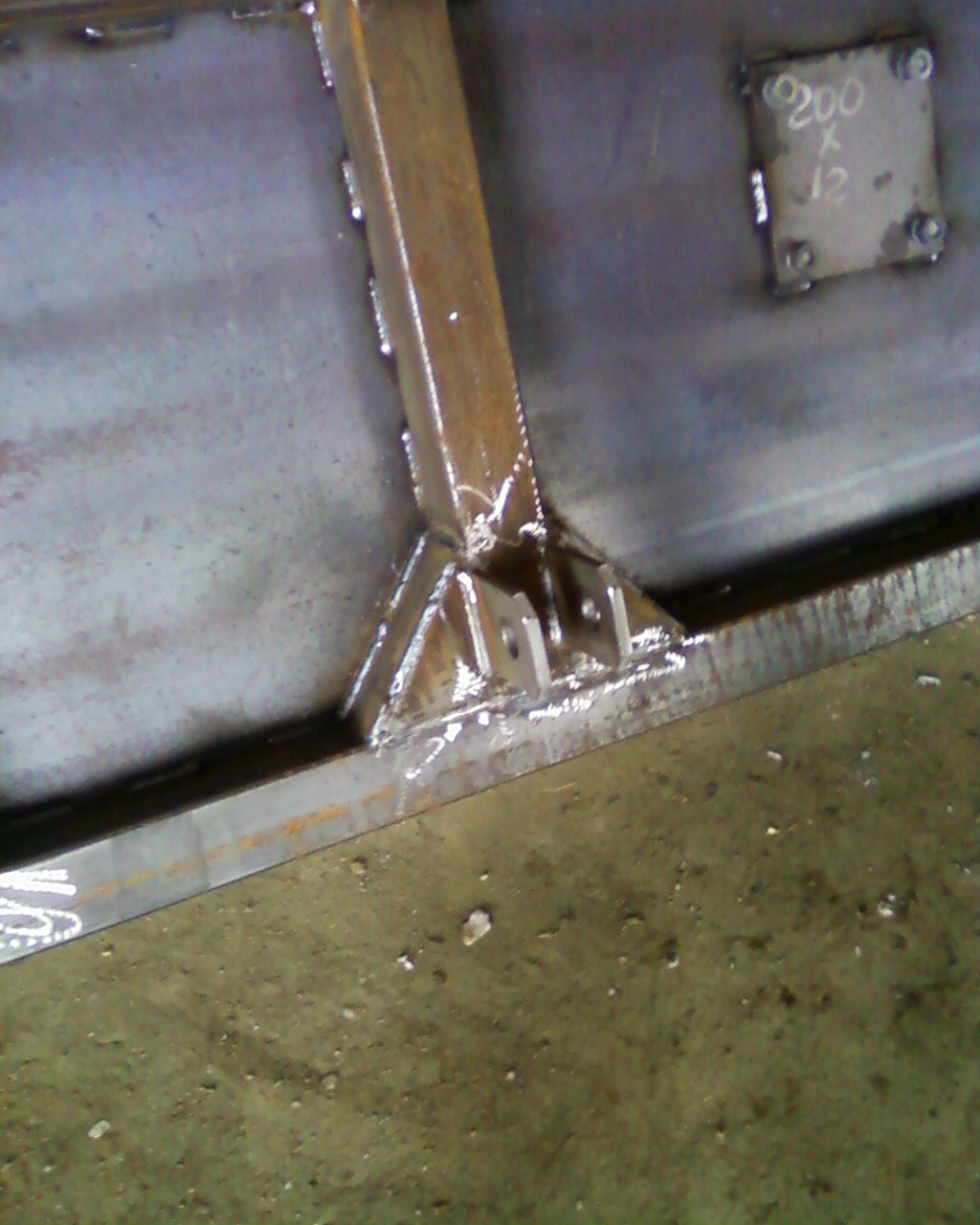

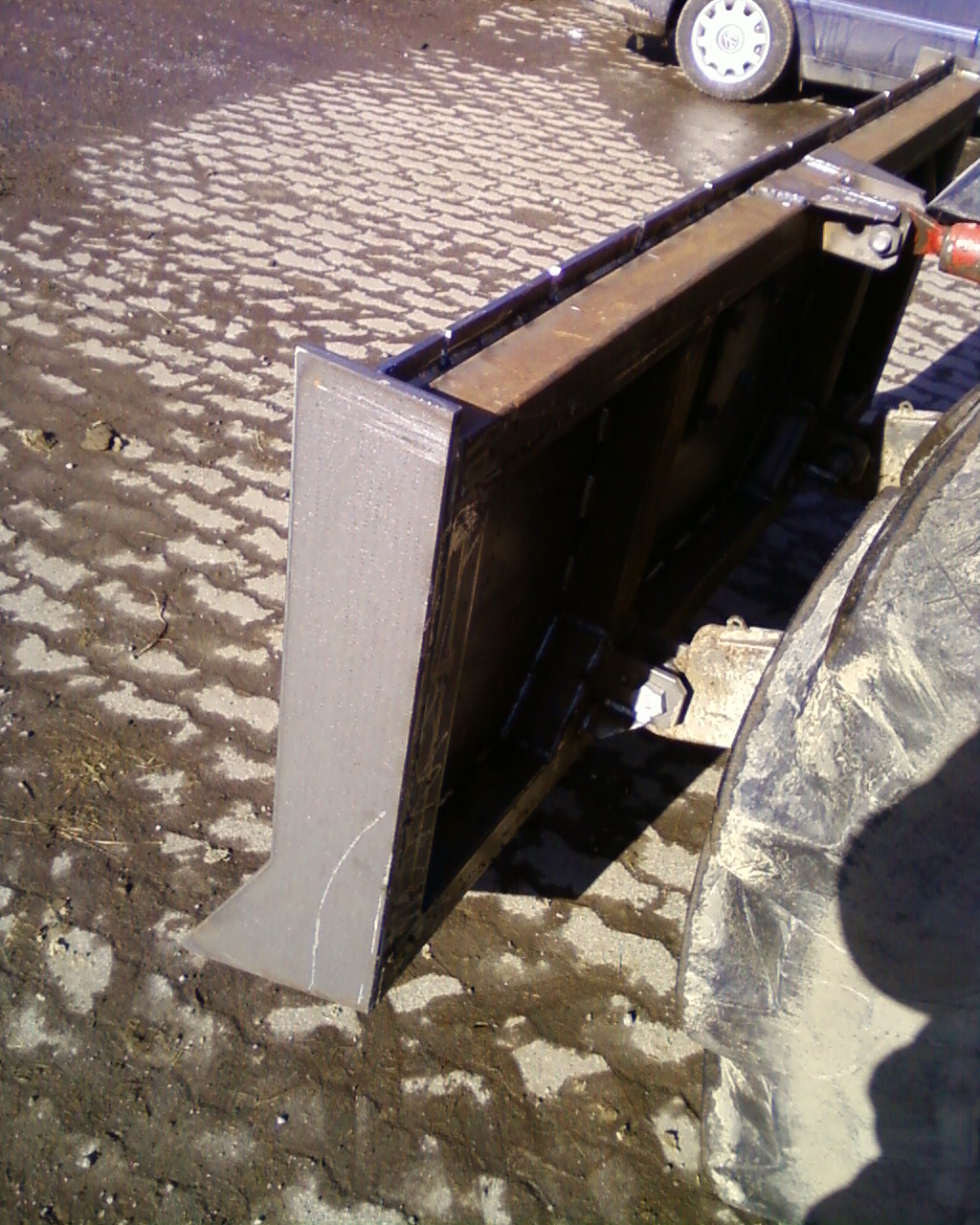

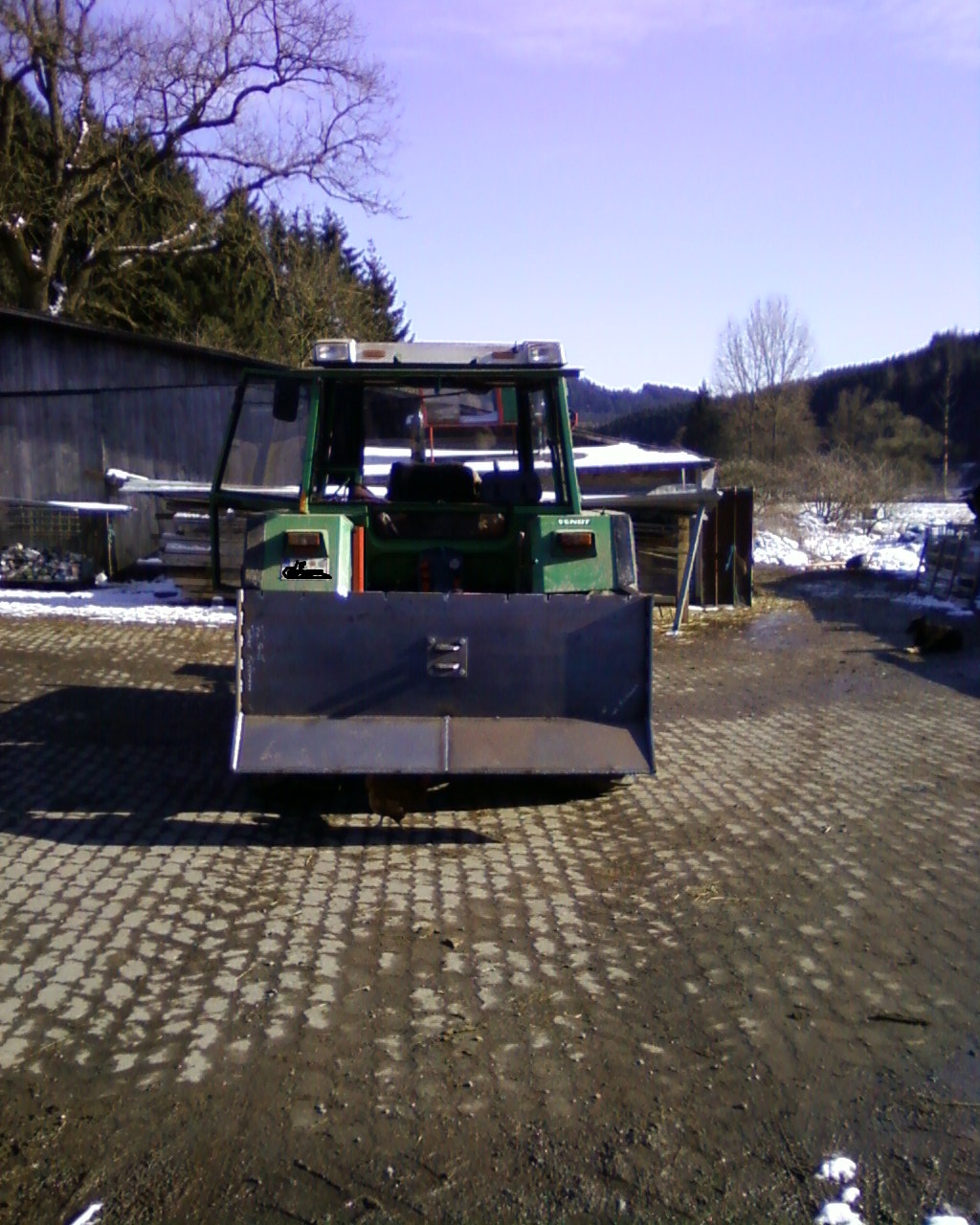

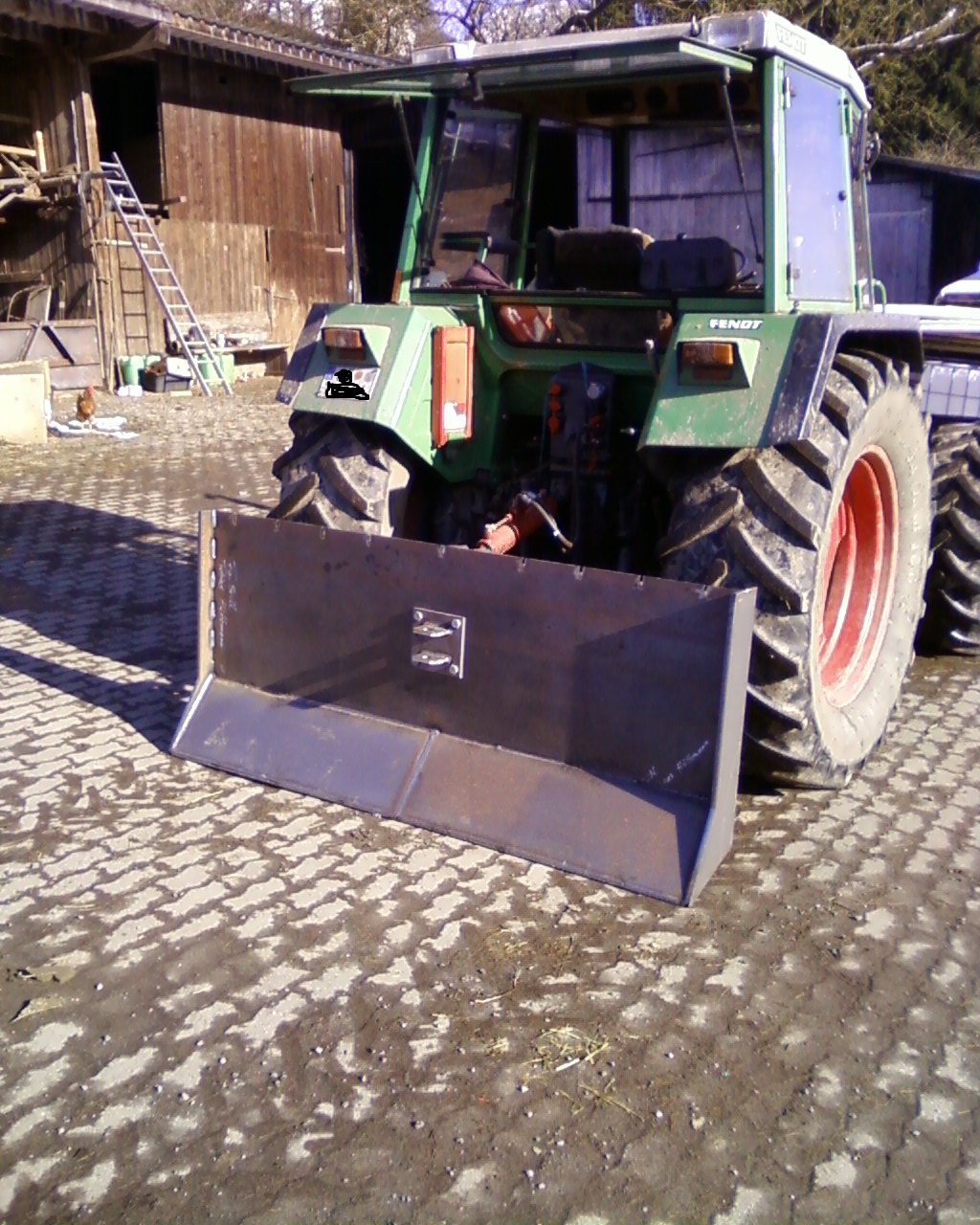

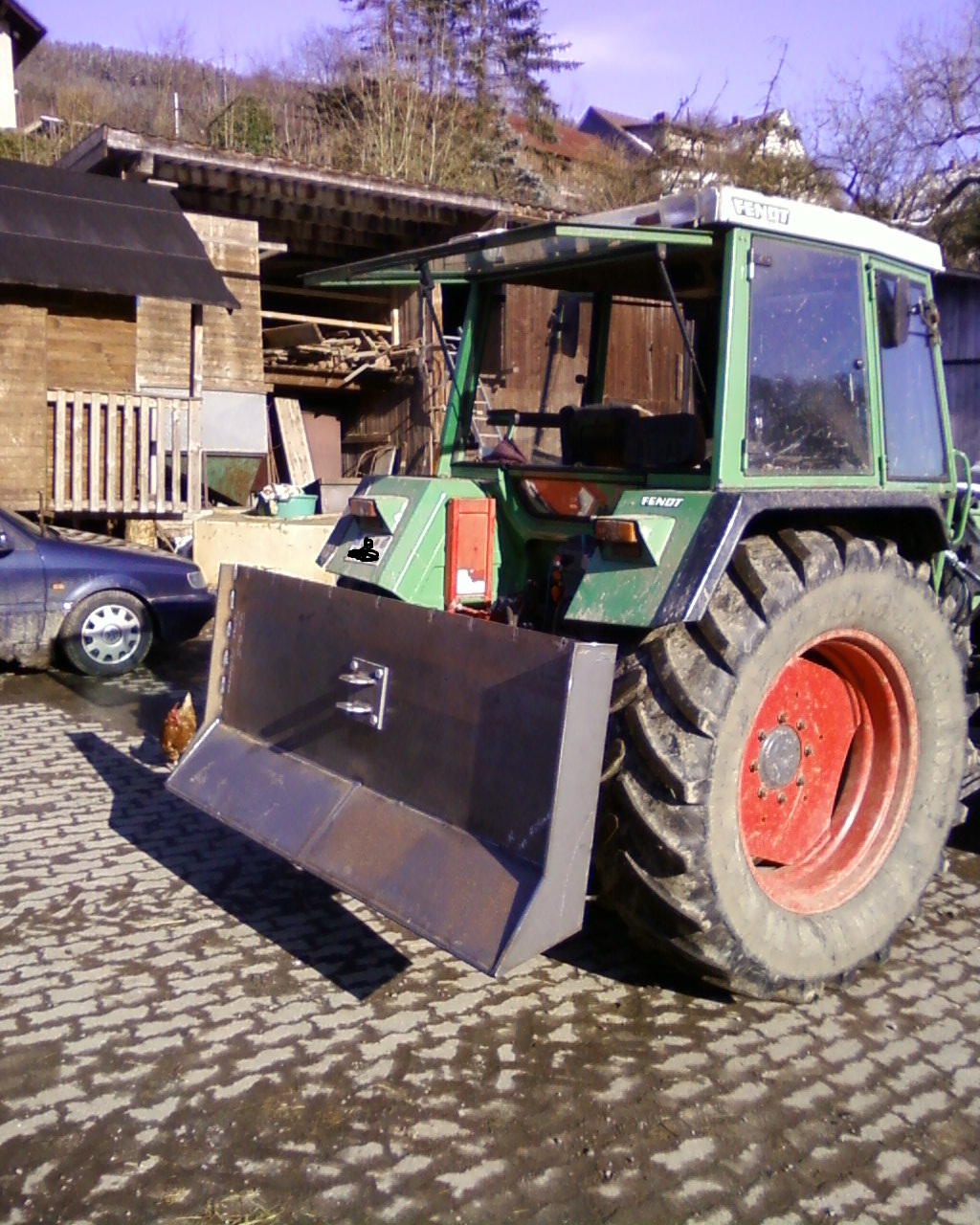

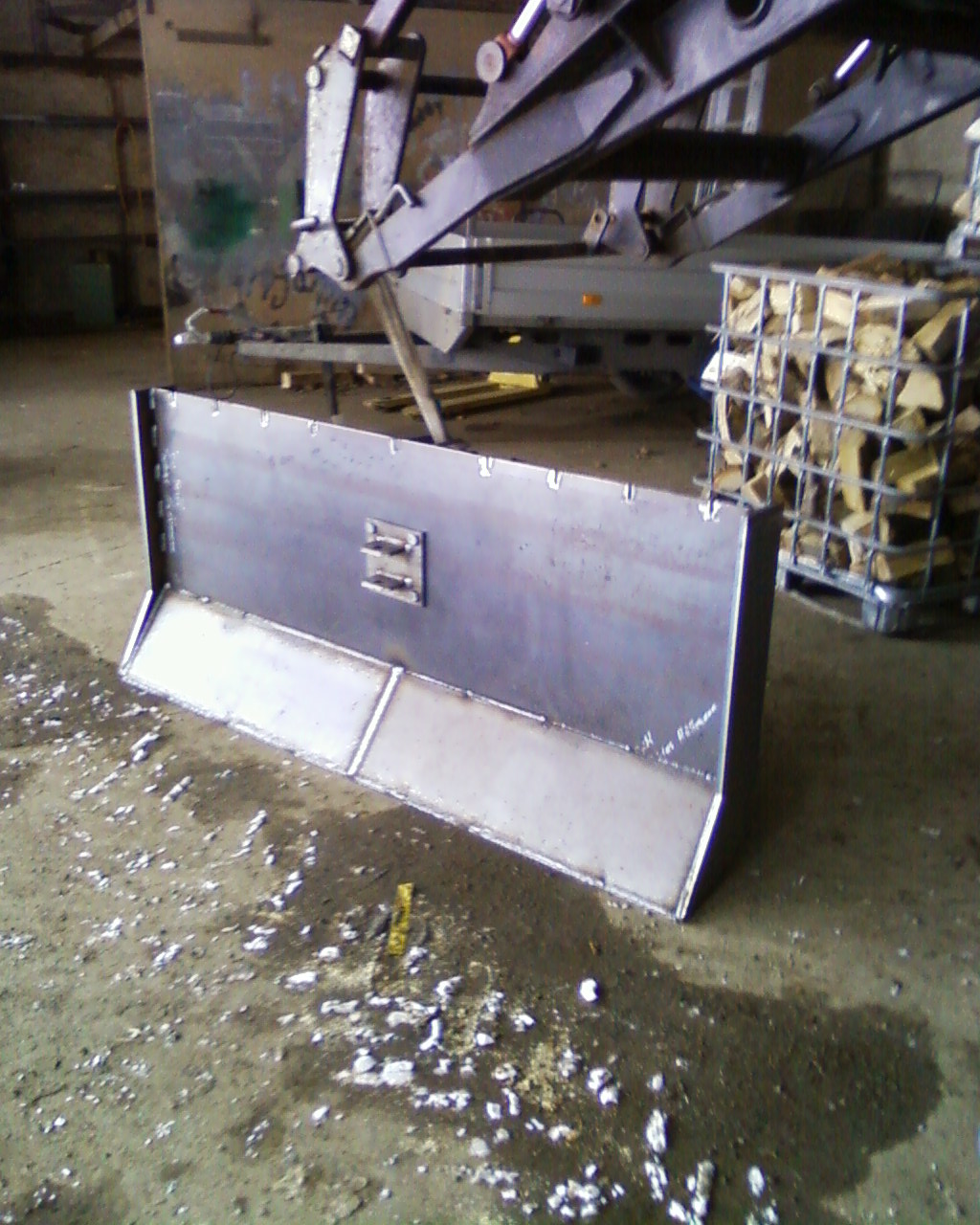

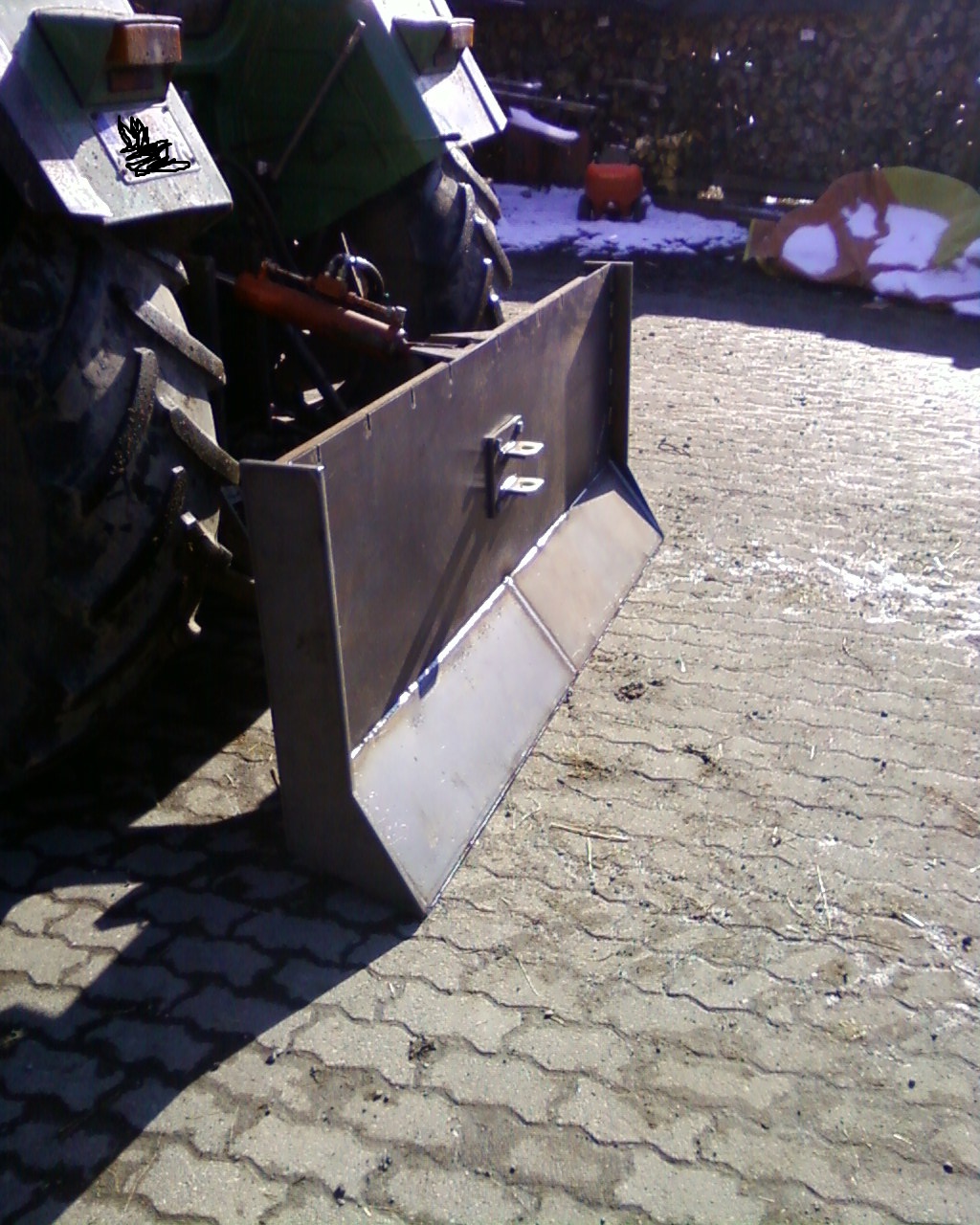

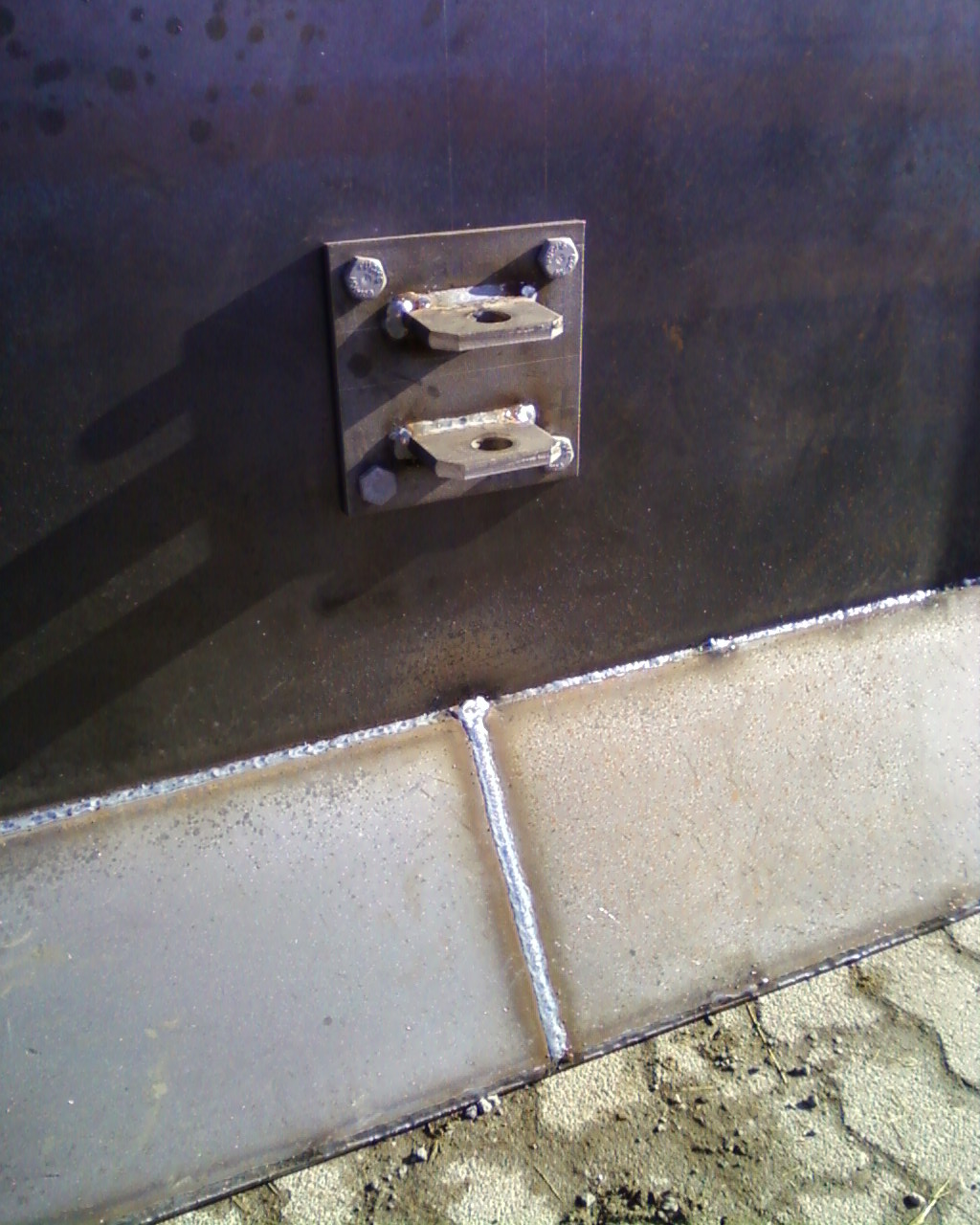

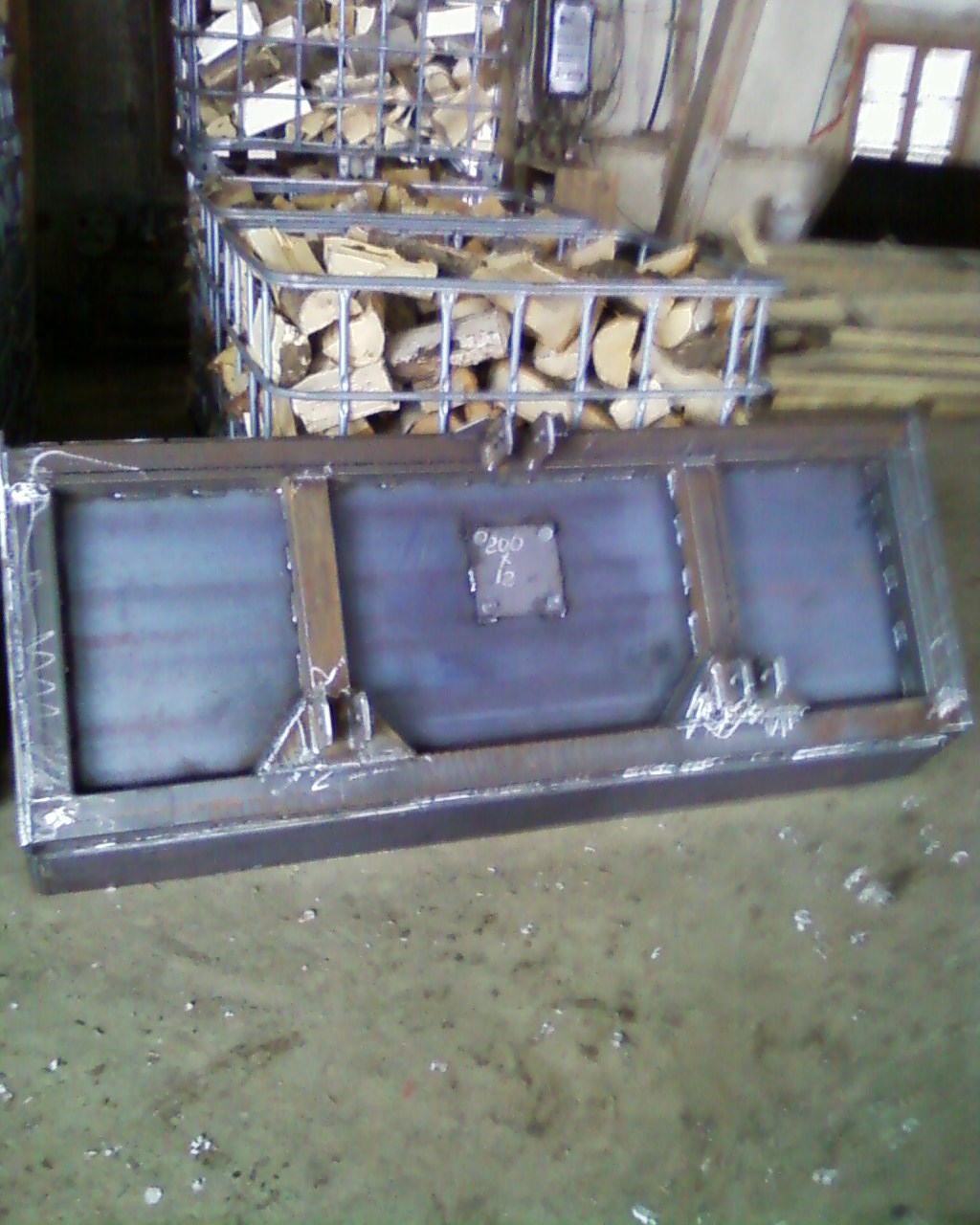

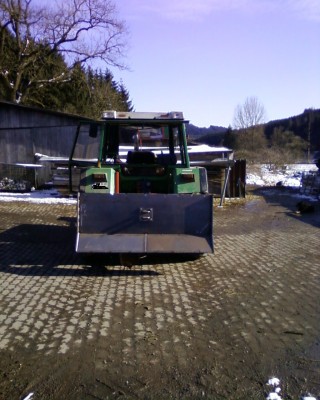

Hallo da wir noch keine eigene Seilwinde haben habe ich mir jetzt erstmal ein Polterschild gebaut damit mann wenigsten halbwegs was machen kann hoffe die Bilder gefallen euch
gruß
gruß
- Dateianhänge
-
-
-
-
-
-
-
-
-
-
-
- Porky1000
- Beiträge: 187
- Registriert: Sa Dez 24, 2011 1:16
- Wohnort: Sauerland
Re: eigenbau!
von rhönherby » Mi Mär 13, 2013 18:59
Porky1000 hat geschrieben:Hallo da wir noch keine eigene Seilwinde haben habe ich mir jetzt erstmal ein Polterschild gebaut damit mann wenigsten halbwegs was machen kann hoffe die Bilder gefallen euch
gruß
Hallo
Welche Bilder
Ein neuer Rentner
-
rhönherby - Beiträge: 846
- Registriert: So Jan 11, 2009 13:47
- Wohnort: Franken/Rhön
Re: eigenbau!
von Bitzi » Mi Mär 13, 2013 19:08
Ja sieht sehr schön aus dein Schild, für den Schnee bei uns wär das genau das richtige!
Ich hab den weißen Dreck echt sooo satt!
Aber bald kommt ein schöner Frühling und der Sommer erst
Ich hab den weißen Dreck echt sooo satt!
Aber bald kommt ein schöner Frühling und der Sommer erst
Beste Grüße aus der Eifel!
http://www.bima-maschinen.de
,,Das Neue ist selten das Gute, weil das Gute nur kurze Zeit das Neue ist" (Schopenhauer)
http://www.bima-maschinen.de
,,Das Neue ist selten das Gute, weil das Gute nur kurze Zeit das Neue ist" (Schopenhauer)
-
Bitzi - Beiträge: 1450
- Registriert: Di Jan 15, 2013 22:18
- Wohnort: Eifel
Re: eigenbau!
von rhönherby » Mi Mär 13, 2013 19:14
Kugelblitz hat geschrieben:Blind
Hallo Bliz
Mein PC ist halt schnell
Ein neuer Rentner
-
rhönherby - Beiträge: 846
- Registriert: So Jan 11, 2009 13:47
- Wohnort: Franken/Rhön
Re: eigenbau!
von SAME_TigerSix105 » Fr Mär 15, 2013 16:31
Zwar nichts direkt forstwirtschaftliches...

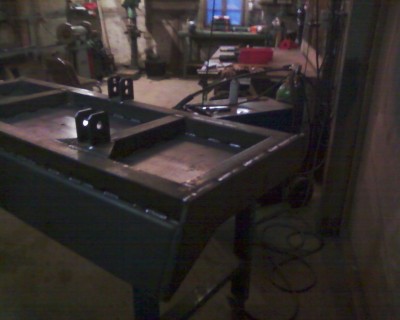

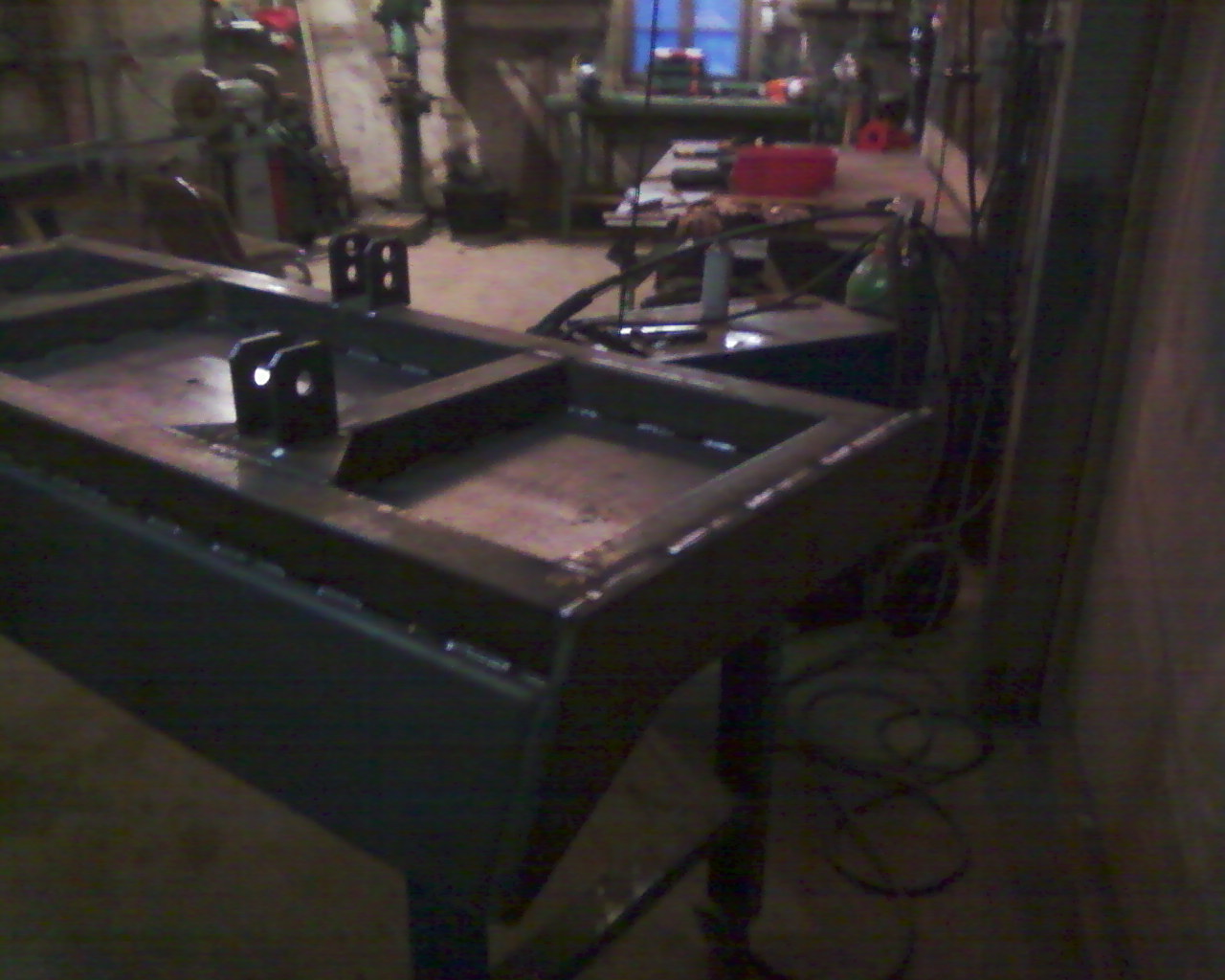

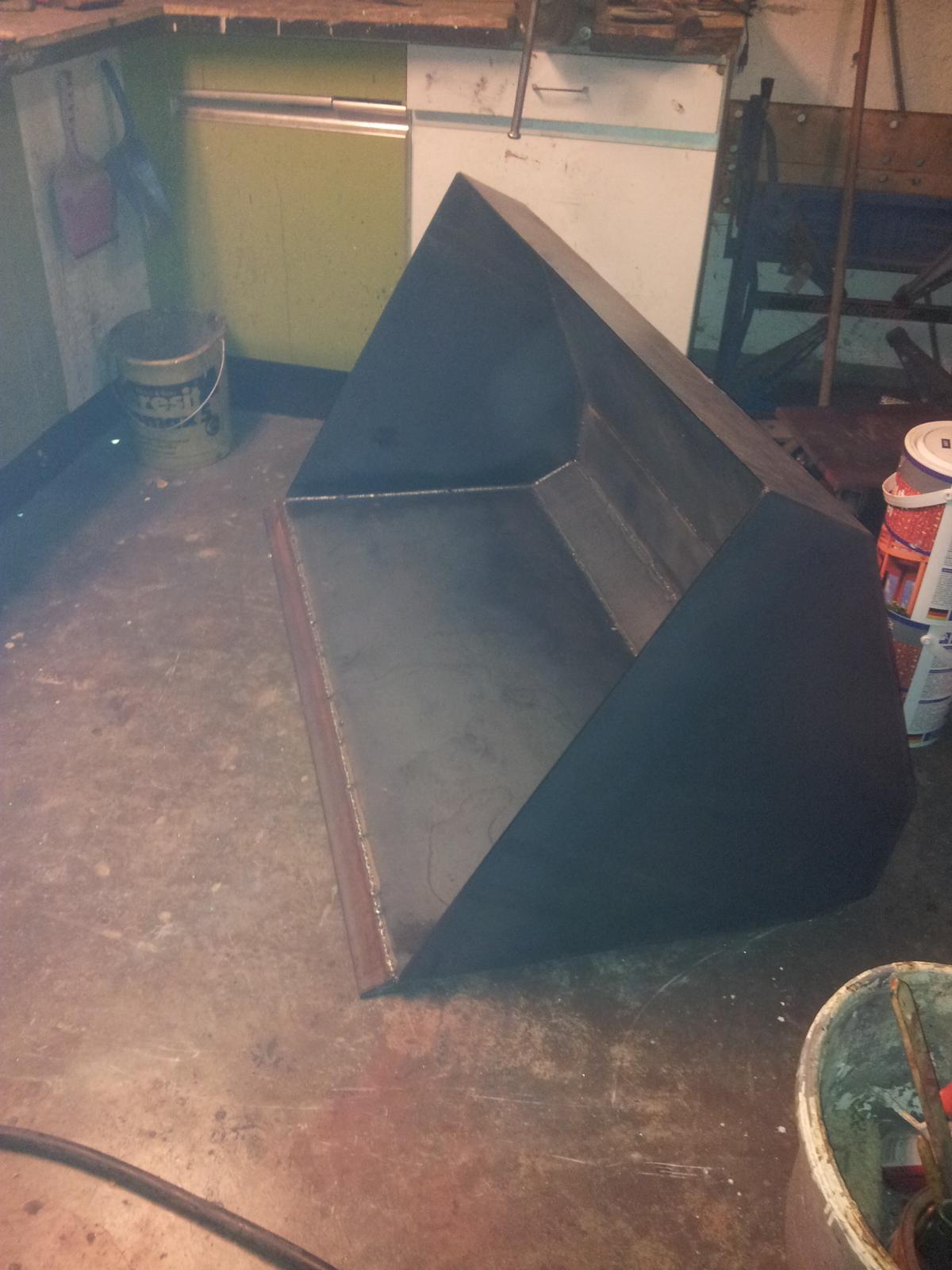

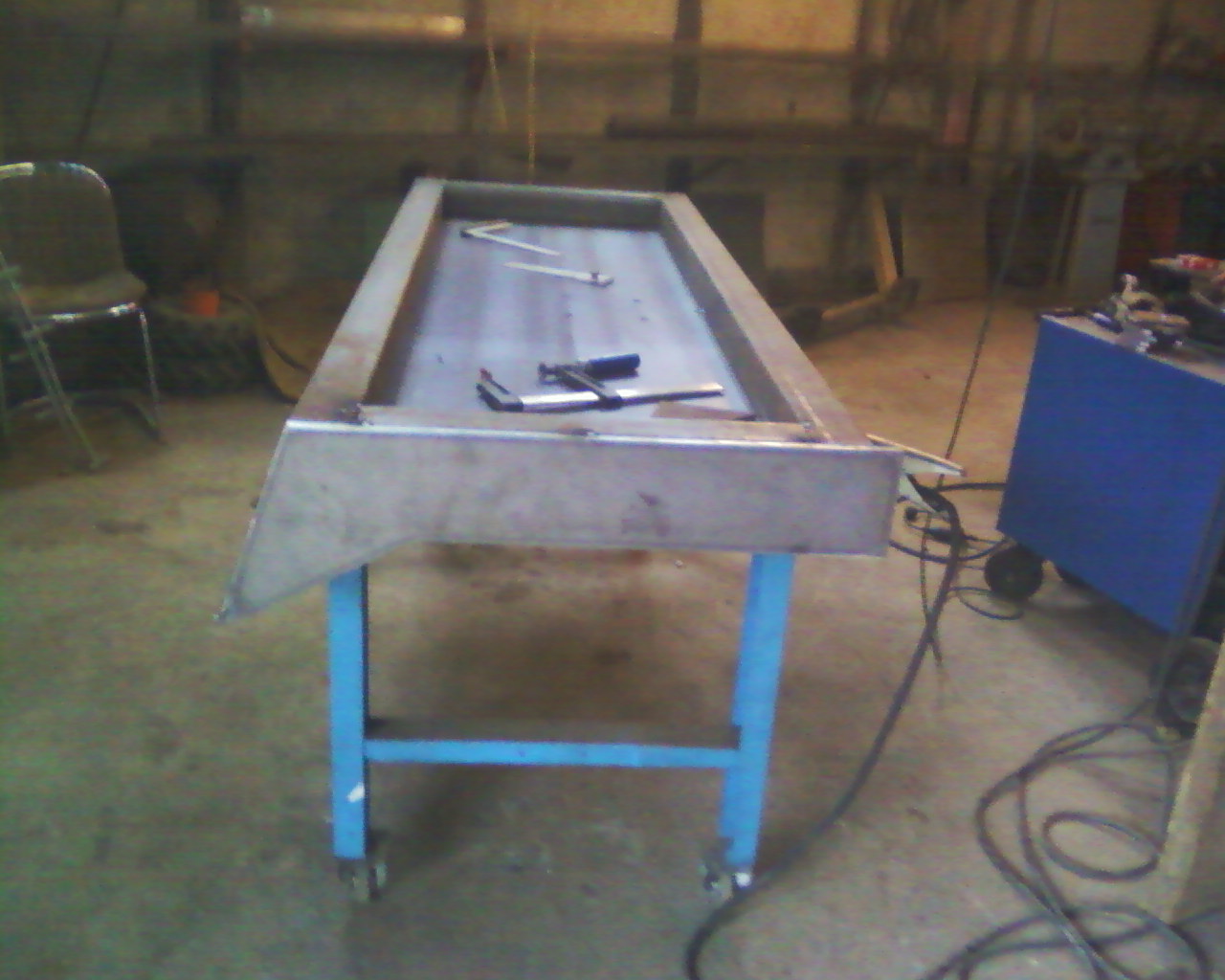

Ich hab heute mal eine kleine Schaufel für Frontladeranbau gebaut. Sie ist nur 1250mm breit und hat ein Ladevolumen von ~360 Litern.
Die Seitenteile sind 5mm dick, der Rest 4mm. Die Schürfleiste ist eine 90/22 aus St.70.
Hinten in der Schaufel ist ein Hohlkörper für die Stabilität. Von der Schürfleiste habe ich 4 Flacheisen nach Hinten gemacht. Oben kommt noch ein kleines Vierkantrohr rein.
Ich hab heute mal eine kleine Schaufel für Frontladeranbau gebaut. Sie ist nur 1250mm breit und hat ein Ladevolumen von ~360 Litern.
Die Seitenteile sind 5mm dick, der Rest 4mm. Die Schürfleiste ist eine 90/22 aus St.70.
Hinten in der Schaufel ist ein Hohlkörper für die Stabilität. Von der Schürfleiste habe ich 4 Flacheisen nach Hinten gemacht. Oben kommt noch ein kleines Vierkantrohr rein.
- Dateianhänge
-
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: eigenbau!
von SAME_TigerSix105 » Sa Mär 16, 2013 16:35

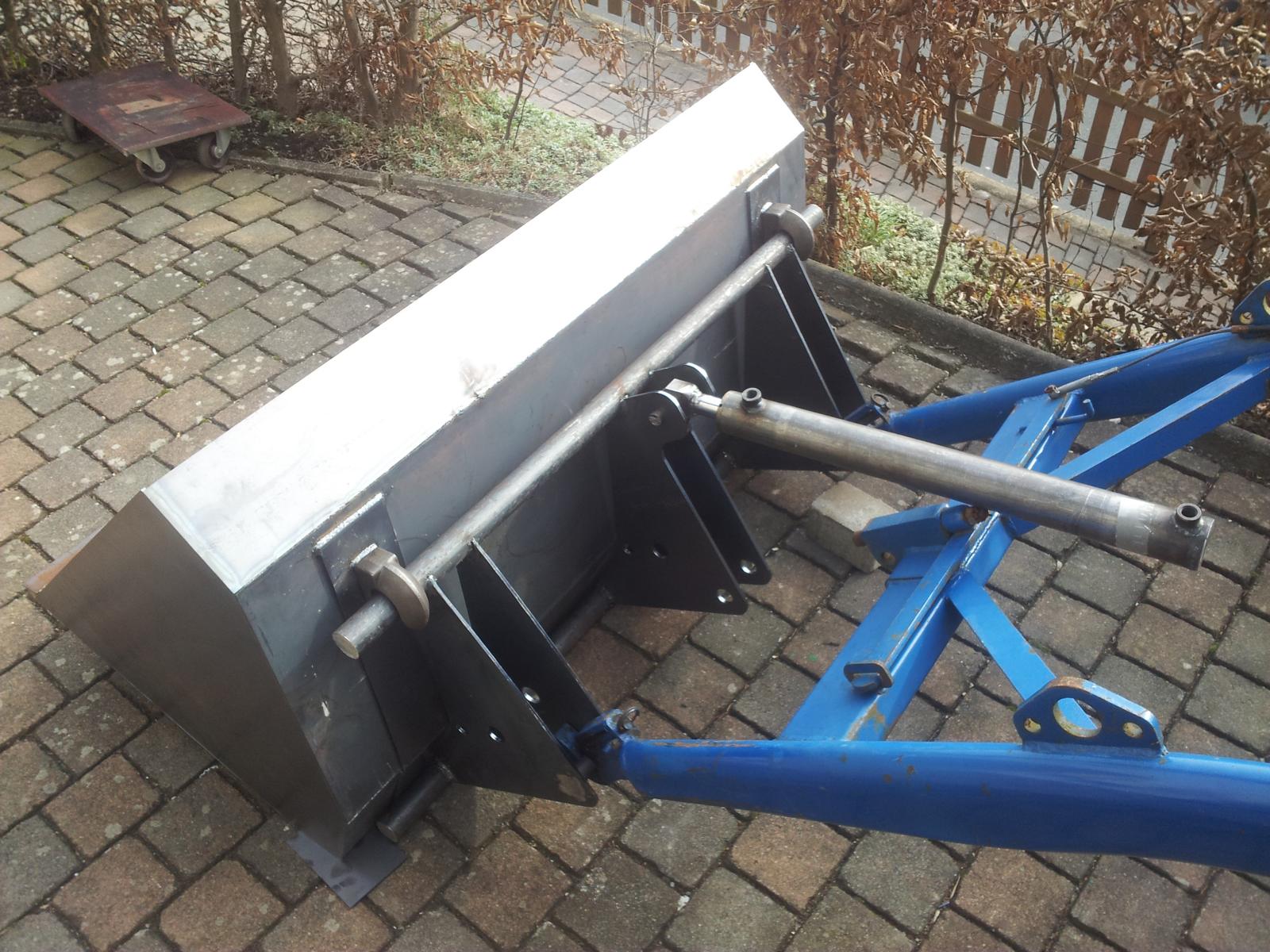

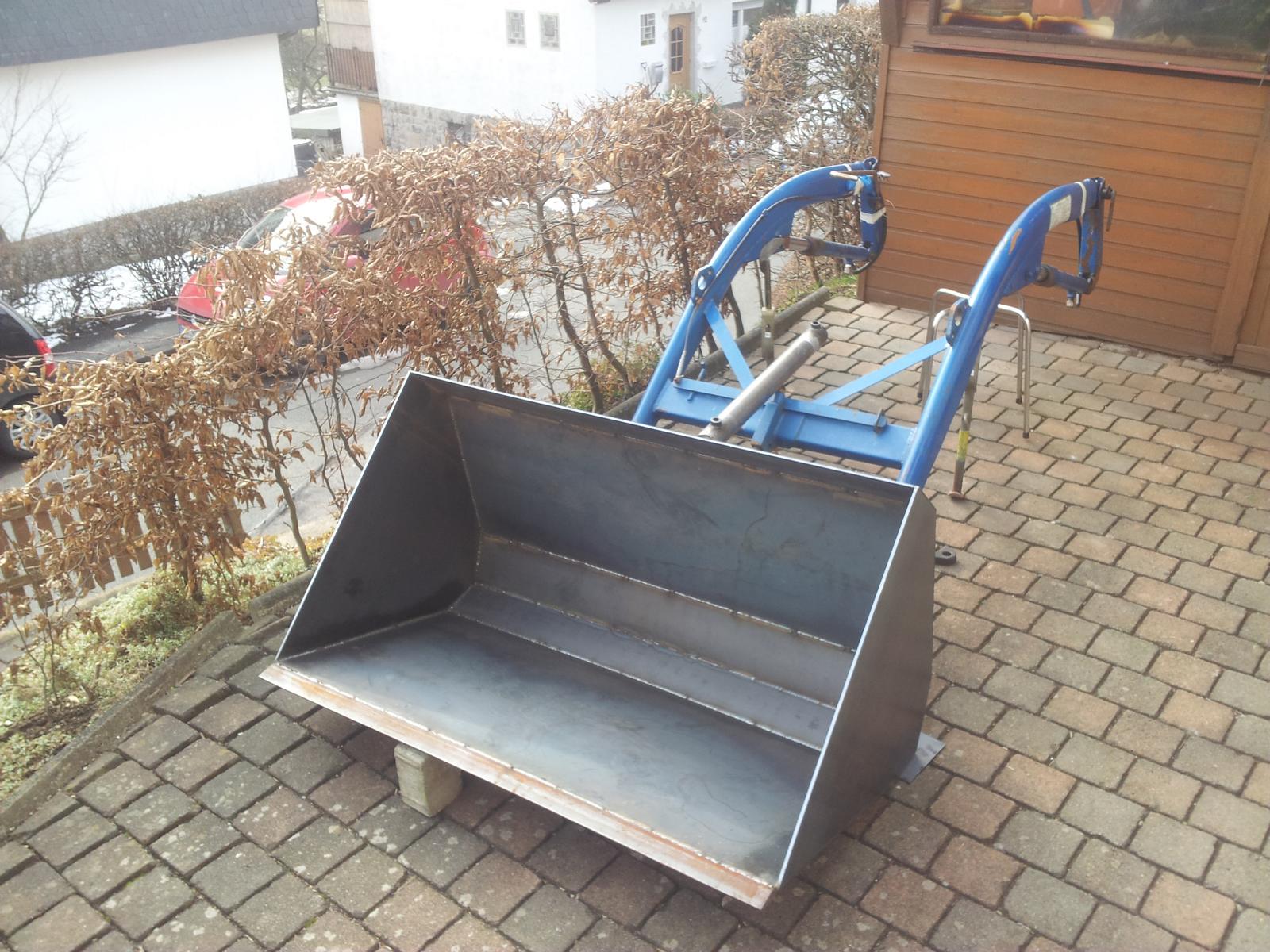

Fast fertig...
Ein Umlenkgestänge sollte aus Platz-/Gewichts-/Aufwands-technischen Gründen nicht dran. Ich weiß noch nicht was ich davon halten soll...
Rein rechnerisch komme ich bei abgelassenem Frontlader auf einen Anstellwinkel von 20° und angehoben auf einen Auskippwinkel von 50°.
Müsste reichen...
Ein Umlenkgestänge sollte aus Platz-/Gewichts-/Aufwands-technischen Gründen nicht dran. Ich weiß noch nicht was ich davon halten soll...
Rein rechnerisch komme ich bei abgelassenem Frontlader auf einen Anstellwinkel von 20° und angehoben auf einen Auskippwinkel von 50°.
Müsste reichen...
- Dateianhänge
-
-
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: eigenbau!
von Huskyxp » Sa Mär 16, 2013 17:27
Schöne Schaufel, dachte erst sie wäre etwas zu klein, aber zu diesem Frontlader passt sie doch recht gut.
Weißt du zufällig welches Gewicht die Schaufel hat? Und das mit der Euroaufnahme ist auch keine Schlechte Idee, nur finde ich du hättest denn Adapter etwas kürzer bauen solln, wegen des geringeren Hebels.
Wie willst du denn Zylinder festmachen? Und warum nur ein Zylinder, hatte auch mal einen Frontlader mit nur einem Zylinder, und da hat sich die Halterung und das Anbau gerät immer durchgebogen.
Weißt du zufällig welches Gewicht die Schaufel hat? Und das mit der Euroaufnahme ist auch keine Schlechte Idee, nur finde ich du hättest denn Adapter etwas kürzer bauen solln, wegen des geringeren Hebels.
Wie willst du denn Zylinder festmachen? Und warum nur ein Zylinder, hatte auch mal einen Frontlader mit nur einem Zylinder, und da hat sich die Halterung und das Anbau gerät immer durchgebogen.
- Huskyxp
- Beiträge: 228
- Registriert: Mi Dez 28, 2011 19:47
Re: eigenbau!
von SAME_TigerSix105 » Sa Mär 16, 2013 17:36
An den Hydraulikzylinder schweiße ich rechts und links Bolzen an. Die kommen dann in eine Halterung, die da angeschweißt wird, wo jetzt noch die alte Klinkenverriegelung ist. Am Eurorahmen hätte man das Ganze etwas tiefer setzen können, da hast du recht.
2 Zylinder wär auch doppeltes Gewicht gewesen. Da der Frontlader wohl eh nur 450kg heben kann, kam es da auf jedes Kilo an.
Die Schaufel ist relativ leicht geworden. Schätze so ~60-70kg. Der Eurorahmen hat ~30kg. Also bleiben eh nur noch 350kg Zuladung. Da sollte sich auch bei nur einem Zylinder (50/30) nichts biegen.
2 Zylinder wär auch doppeltes Gewicht gewesen. Da der Frontlader wohl eh nur 450kg heben kann, kam es da auf jedes Kilo an.
Die Schaufel ist relativ leicht geworden. Schätze so ~60-70kg. Der Eurorahmen hat ~30kg. Also bleiben eh nur noch 350kg Zuladung. Da sollte sich auch bei nur einem Zylinder (50/30) nichts biegen.
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: eigenbau!
von Marc W. » So Mär 17, 2013 14:30
Hallo .

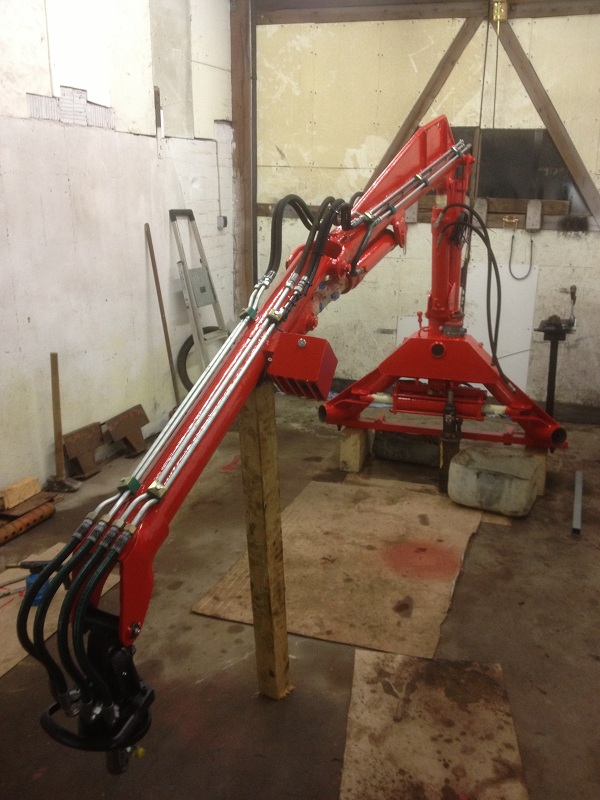

Habe in den letzten Wochen den kürzlich gekauften Atlas Kran überholt.Ist noch nicht ganz Fertig . Der Steuerblock wurde noch um 90° gedreht und es Fehlen noch ein Paar Hydraulikschläuche. Später soll er als Ladekran mit Holzgreifer auf einen Anhänger gebaut werden aber auch mit einer Mechanischen Abstützung als Heckbagger für die Dreipunkt Brauchbar sein .
mfg Marc
Habe in den letzten Wochen den kürzlich gekauften Atlas Kran überholt.Ist noch nicht ganz Fertig . Der Steuerblock wurde noch um 90° gedreht und es Fehlen noch ein Paar Hydraulikschläuche. Später soll er als Ladekran mit Holzgreifer auf einen Anhänger gebaut werden aber auch mit einer Mechanischen Abstützung als Heckbagger für die Dreipunkt Brauchbar sein .
mfg Marc
- Dateianhänge
-
Es ist besser, ein eckiges Etwas zu sein als ein rundes Nichts.
Stihl 026
Husqvarna 346
Husqvarna 372
Stihl 026
Husqvarna 346
Husqvarna 372
- Marc W.
- Beiträge: 90
- Registriert: Mi Mär 14, 2012 21:27
- Wohnort: Sauerland
Re: eigenbau!
von Nungu » So Mär 17, 2013 14:46
...
Zuletzt geändert von Nungu am Do Jan 20, 2022 11:31, insgesamt 1-mal geändert.
- Nungu
