@güldner: naja, du liegst nicht gerade am Weg, aber mit dem grossen Schneidbrenner sollte das relativ vernünftig gehen (übrigens: Brennschneider macht laune ). Habe auch schon solche Träger zerkleinert.

Danke für das Kompliment. Ich freue mich selber zurzeit wie ein kleines Kind.

ENDE

Und den Plasmaschneider deines Betriebs ausleihen, bzw mit dem Planierschild in die Bude geht nicht?

ENDE

ENDE

Jetzt machst unten noch ein par Zinken drann, dann kannst dein Reisig zusammenschieben, zusammendrücken und wegfahren, wohin auch immer.

ENDE

@Falke: Ich verstehe dich ein Stück weit. Vorallem dann, wenn mit CAD gespielt wird und in realität wird gar nichts oder eine massiv primitivere Variante davon gebaut. Aber es wird auch sonst öfters mal eine Skizze gezeigt bevor gebaut wird. Und ich finde das auch gut so. Ich bekam richtig gute Tipps und konnte so mein Schild optimieren, zudem konnten andere von den Daten profitieren.
Ich denke in dem Mass wie es zurzeit hier läuft ist es schwer OK oder?

Ist noch o.k. - ich will nur rechtzeitig gegensteuern, weil es schon einige Themen gab/gibt, wo außer CAD-Bildern nix gekommen ist ...

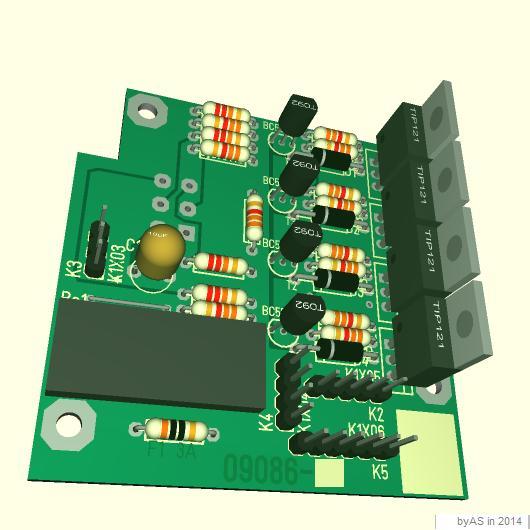

Ich muss mich (neben-)beruflich ja auch mit CAD herumschlagen - hier mein letztes Elaborat (Auflage 100 Stk.):


Gruß
Adi

Ok, gut. Dann sind wir auf dem gleichen Nenner (ich habe übrigens deinen kritischen Kommentar zu meinen CAD Zeichnungen gut verstanden )

Ehm, und was macht das ding? Wusste gar nicht, dass solche Platinen auch in 3D CAD gemodelt werden.

lg hälle

Das ist der simple Nachbau/die Erweiterung einer Treiberendstufe für die 4 Wicklungen eines unipolaren Schrittmotors ...
Die 3D-Ansicht ist eher ein Gimmick in den 2D-Platinenerstellungsprogrammen (hier TARGET3000).

Wo habe ich deine CAD Zeichnungen kommentiert?

Gruß
Adi

So, möcht jetzt hier mal kurz mein "Eigenbau"-KAT-Set vorstellen

Statt einer Teleskopstange habe ich mir einen Satz GFK-Stangen aus alten Bundeswehrbeständen besorgt, die Verbindungsinnenbolzen, die überraschenderweise aus Vollmaterial waren, auf 5cm mit der Drehbank ausgebohrt, 8,5mm-Loch seitlich rein und dann nen Federclip montiert. Am anderen Rohrende kam dann das dazu passende Loch in 9mm in die Rohrseite.

GFK-Rohr


Federclip


Den Haken hab ich auch selbst gebaut. Bin am überlegen, ob ich nicht auch noch einen Sägenaufsatz mache, um auch gleich eine Stangensäge zu haben. Die GFK-Stangen haben eine Nutzlänge von 120cm, so dass ich mit fünf Stück schon 6m Länge hab. Die restlichen Stangen sind Reserve, wenns vielleicht doch mal höher hinaus geht. Theoretisch komm ich auf 12m, was aber glaub kaum mehr handhabbar ist.

Dazu dann noch das selbstgespleisste Dyneema-Windenseil mit 14m Nutzlänge, zwei Schäkel und je nach Einsatz auch die Umlenkrolle mit Anschlaggurt.


Bin schon auf den ersten Einsatz gespannt. Den Haken und die Stangen hatte ich schon in Benutzung. Allerdings noch ohne die Feder-Clip-Verriegelung, was nicht so wirklich praktisch war

@wiso
wieder einmal einfach nur genial!! Du hast dich mittlerweile hier zum absoluten Baumeister entwickelt. Dafür wünscht man dir wirklich dass es richtig klingelt in der Kasse, denn du setzt immer wieder eigene Ideen bestens um.
