eigenbau!

von **WaldbauerSchosi** » Di Jan 28, 2014 6:24

Schaut doch gut aus !

Aber deine Initialen aus dem 3D-Modell hast doch nicht verbaut ?

Viele Grüße

Schorsch,

der heute eine Schulaufgabe in "Konstruktion" mit Solidworks bestreitet. :wink:

von **hälle** » Di Jan 28, 2014 8:31

JA richtig Schosi. Das ist untergegangen. Aber auch nicht wirklich tragisch

von **Holzer90** » Di Jan 28, 2014 8:57

Hallo Schorsch,
Am Anfang hab ich solidworks gehasst, mittlerweile klappt's aber voll und ganz.
Sind gerade dabei ne Zahnrad evolvente zu konstruieren in 1 grad Schritten da kommt Freude auf :-)

Gruß Markus

von **WaldbauerSchosi** » Di Jan 28, 2014 10:21

Schulaufgabe ist vorbei - hat gut geklappt :wink:

von **hälle** » Di Jan 28, 2014 12:09

Ich finde solidworks eigentlich sehr intuitiv. in der FH nutzen wir CATIA, am anfang habe ich es gehasst weil ich mir solidworks etwas gewohtn war. aber nun klappt es ebenfalls super

freut mich wenn deine aufgabe geklappt hat. ich geniesse zur zeit auch dass die prüfungen hinter mir liegen und ich nun zeit für den wald habe

heute abend gibts dann bilder

von **Eiche1** » Di Jan 28, 2014 16:53

Hallo,
Sollte Ende der Woche auch meine Teile für das Rückeschild bekommen.
Dann geht es an den Zusammenbau.
Ich hoffe es schon bald nutzen zu können.
Danke nochmal für stp Dateien.

Gruß Kay

von **Holzer90** » Di Jan 28, 2014 17:03

Wenn wir scho dabei sind,
wo lasst ihr die Teile lasern und was kostet sowas für ein Rückeschild z.B.?

Mfg
Markus Hofmann

von **GüldnerG50** » Di Jan 28, 2014 17:15

von **Eiche1** » Di Jan 28, 2014 17:18

Hallo,
Ich hab das Glück in einem metallbetrieb zu arbeiten.
Laserschneiden bis 20 mm, Wasserstrahl glaub ich bis 120mm.
Selbst bin ich in der Programmierung für eine cnc Fräsmaschine.
Preis weiß ich noch nicht, Rechnug bekomm ich erst noch.
Gruß Kay

von **hälle** » Di Jan 28, 2014 17:33

@Eiche1: bitte gern geschehen, freue mich wenn meine Arbeit andern hilft. Und ein bisschen Stolz bin ich natürlich schon wenn "mein" Polterschild bei andern eingesetzt wird.

Ich hoffe du postest hier dann auch deine Baufortschritte

Ich habe es hier lasern lassen. Aber das wird dir kaum helfen. Google mal "laserbearbeitung" in deiner Umgebung. Ich habe rund 300CHF (ca 240€) bezahlt. Die Laserteile sind aber St52.

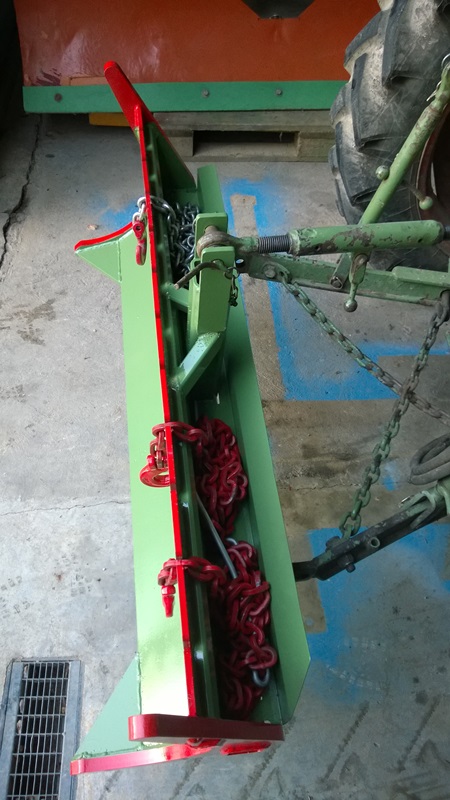

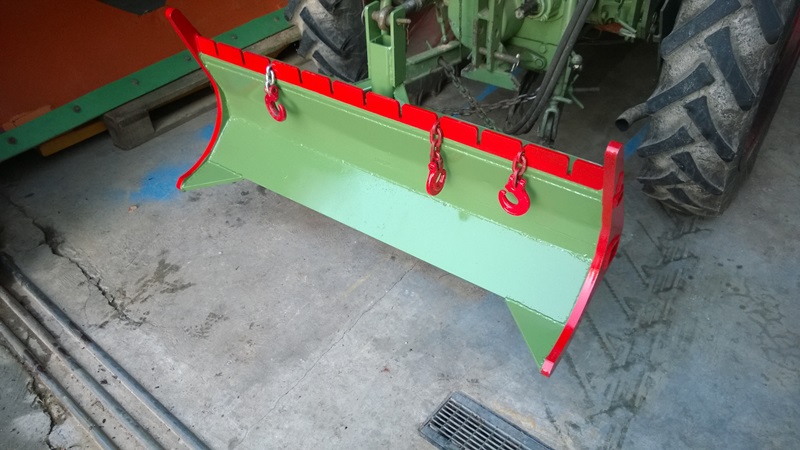

Meins ist jetzt bereit für die Entjungferung morgen

lg hälle

von **Nirox** » Di Jan 28, 2014 17:37

GüldnerG50 hat geschrieben:Hallo zusammen....

Da ich heute zur Untätigkeit verdammt bin, hab ich mal mein altes CAD ausgebuddelt und mal mein Planierschild versucht zu zeichnen.... Das kam dabei raus....


Nichts besonderes, aber für´s erste mal nach fast 5 Jahren genug zu überlegen....

Grüße

Das ist aber Solid Edge :klug:

Lg, Nirox

von **lodar** » Di Jan 28, 2014 18:05

Güldner,
einfach, aber bestimmt ausreichend.
Ich würde noch eine Kante unten nach hinten mit einplanen dann kannst du auch mal Rückwerts schieben ohne daß es nach oben ausweicht.
Verstellmöglichkeiten in der Ebene und Senkrechten wären auch nicht von Nachteil, da reichen ja schon einige Grad, müßen ja nicht gleich 45° sein.
Nur so als Denkanstoß. :prost:

von **hälle** » Di Jan 28, 2014 18:07

@güldner50: Das wird aber nicht gut gehen so. Du musst die kräfte von den Anbaupunkten verteilen. Ich würde mit massivem Profilrohr eine Art 3Eck machen, der die Anbaupunkte verbindet und bis nach unten zur Schürfleiste geht. oder ein "T".

Für was willst du es denn einsetzen, dass es so hoch ist?

von **GüldnerG50** » Di Jan 28, 2014 18:28

von **hälle** » Di Jan 28, 2014 18:53

Achso, ja denn passt das schon

hmm, wegen der Sicht, eine Option wäre das Schild links und rechts auslaufen zu lassen, geschützt ist dann immer noch alles und die Sicht nimmt zu...
