@ carraro Holzer:
Cooles Projekt und sauber gemacht! Wie führst du das Seil unter dem Bulldog? Beim knicklenker ist das ja nicht so ganz easy.
Grüße
Aktuelle Zeit: So Feb 15, 2026 11:30
eigenbau!
Moderator: Falke
Re: eigenbau!
von toni1980 » Do Jun 09, 2016 12:24
-
toni1980 - Beiträge: 259
- Registriert: Di Jun 03, 2014 12:48
Re: eigenbau!
von carraro-holzer » Do Jun 09, 2016 19:25
Danke für das Lob, is aber noch totale Rohbauphase, wird schon noch schöner.
Der Carraro ist gar kein Knicker, der lenkt ganz normal vorne. deswegen hab ich
die Winde auch hydraulisch zum absenken gebaut. dann geht das Seil einfach unten
durch bis zum Seilauslauf. Heute hab ich 50 Meter vom 10er verdichtetem Seil
aufgezogen.
MfG Tobi
Der Carraro ist gar kein Knicker, der lenkt ganz normal vorne. deswegen hab ich
die Winde auch hydraulisch zum absenken gebaut. dann geht das Seil einfach unten
durch bis zum Seilauslauf. Heute hab ich 50 Meter vom 10er verdichtetem Seil
aufgezogen.
MfG Tobi
- carraro-holzer
- Beiträge: 306
- Registriert: Mo Jul 01, 2013 21:07
Re: eigenbau!
von Ch.Maier » Fr Jun 10, 2016 19:40

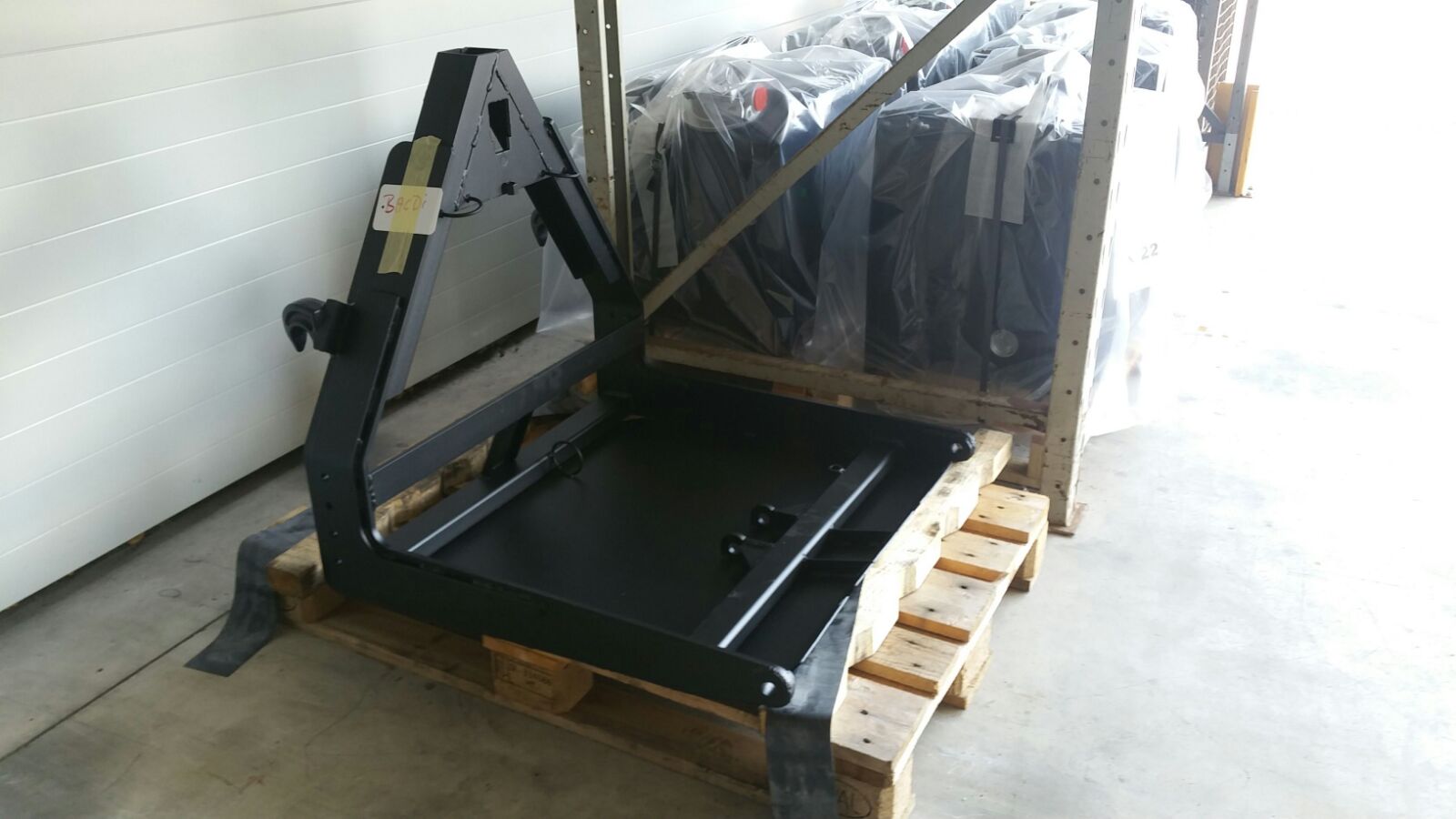

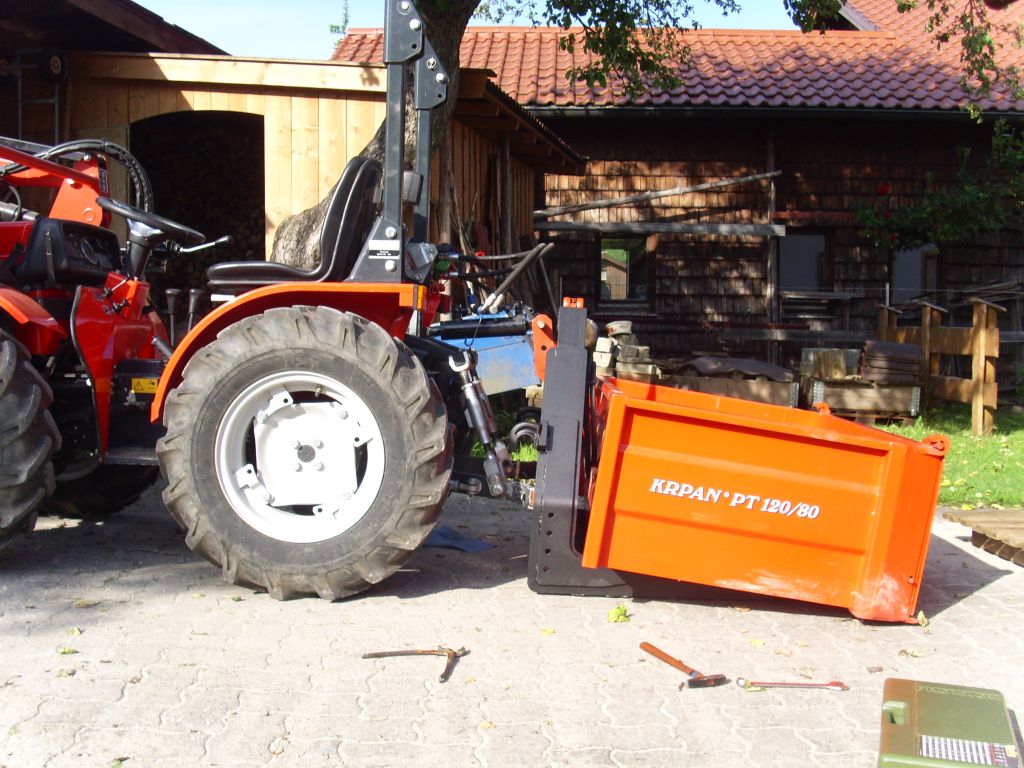

So, endlich ist mein Untergestell vom Beschichten zurück

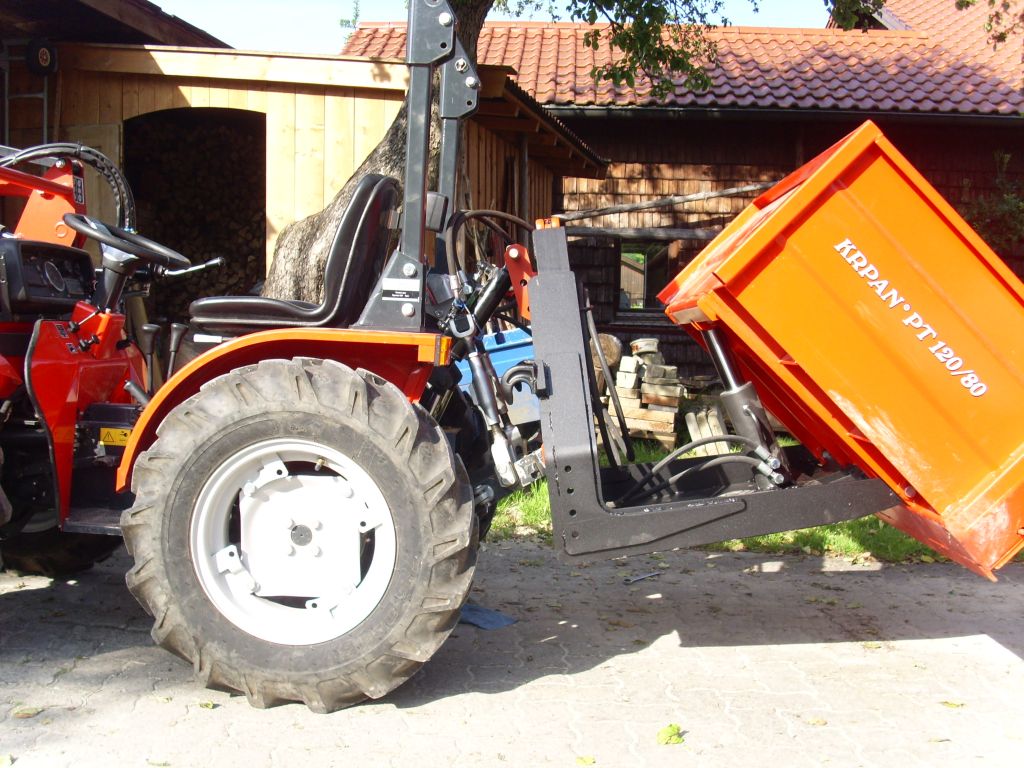

Habe mir meine Kippmulde auf Kuppeldreieck umgebaut, weil ich immer zu faul bin die Bolzen zu stecken. Ziel war es, den Schwerpunkt nicht weiter nach hinten zu verlagen, also habe ich einen neuen Unterrahmen gebaut, mit integrierter Dreieckaufnahme. Funktioniert super, jetzt kann ich ganz bequem zwischen Palettengabel, Heckgewicht und Mulde wechseln. Des Weiteren habe ich auch die Haken für meinen Frontlader angeschweißt - viel laden ist zwar nicht mehr, aber ich kann die Mulde dann praktischerweise ins Regal stellen.
Falls jemand das alte Untergestell haben will, einfach melden. Ist eine Krpan PT120/80 Mulde, Bj. 2014, bis auf einige Kratzer an der Unterseite komplett neuwertig!
Grüße Christian
Habe mir meine Kippmulde auf Kuppeldreieck umgebaut, weil ich immer zu faul bin die Bolzen zu stecken. Ziel war es, den Schwerpunkt nicht weiter nach hinten zu verlagen, also habe ich einen neuen Unterrahmen gebaut, mit integrierter Dreieckaufnahme. Funktioniert super, jetzt kann ich ganz bequem zwischen Palettengabel, Heckgewicht und Mulde wechseln. Des Weiteren habe ich auch die Haken für meinen Frontlader angeschweißt - viel laden ist zwar nicht mehr, aber ich kann die Mulde dann praktischerweise ins Regal stellen.
Falls jemand das alte Untergestell haben will, einfach melden. Ist eine Krpan PT120/80 Mulde, Bj. 2014, bis auf einige Kratzer an der Unterseite komplett neuwertig!
Grüße Christian
- Dateianhänge
-
-
-
- Ch.Maier
- Beiträge: 68
- Registriert: Di Dez 02, 2014 20:37
- WaldbauerSchosi
Re: eigenbau!
von Sternkeil » Sa Jun 11, 2016 17:09
Servus,
Holzboden fertig gemacht!
Palfinger 2 Schalengreifer mechanisch angepasst und hydraulisch verschlaucht.
Bordwandschlaufen angebracht
Und 'Griffbügel' für den Greifer oben an die Bordwände gebaut( davon hab ich keine Bilder) damit ich die Bordwände einfach mit dem Kran runter nehmen kann.
Winde auf Dyneema umgeseilt( 42 Meter-6mm)
Jetzt ist er eigentlich fertig/ also hoffe ich
Nun noch 2-3 Bilder
Gruß Franky
Holzboden fertig gemacht!
Palfinger 2 Schalengreifer mechanisch angepasst und hydraulisch verschlaucht.
Bordwandschlaufen angebracht
Und 'Griffbügel' für den Greifer oben an die Bordwände gebaut( davon hab ich keine Bilder) damit ich die Bordwände einfach mit dem Kran runter nehmen kann.
Winde auf Dyneema umgeseilt( 42 Meter-6mm)
Jetzt ist er eigentlich fertig/ also hoffe ich
Nun noch 2-3 Bilder
Gruß Franky
- Dateianhänge
-

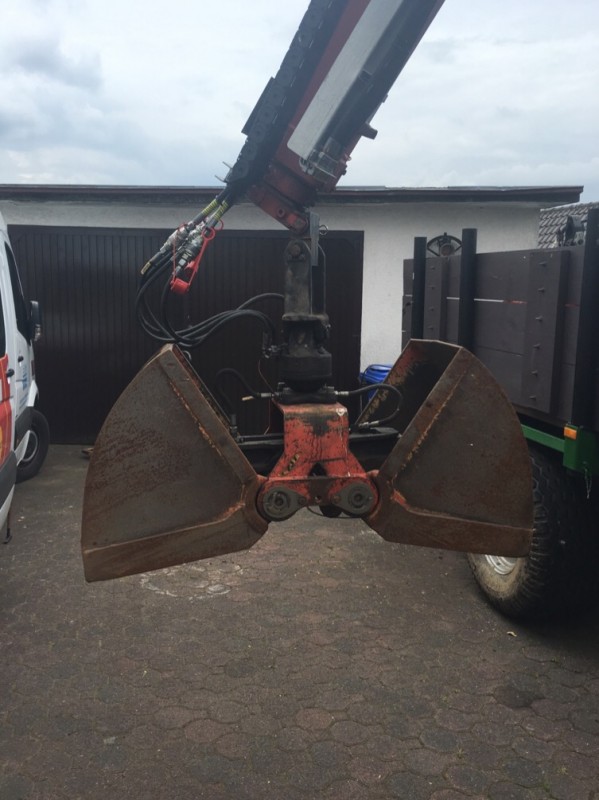

- Greifer fertig mit Adapter auf Atlas
-

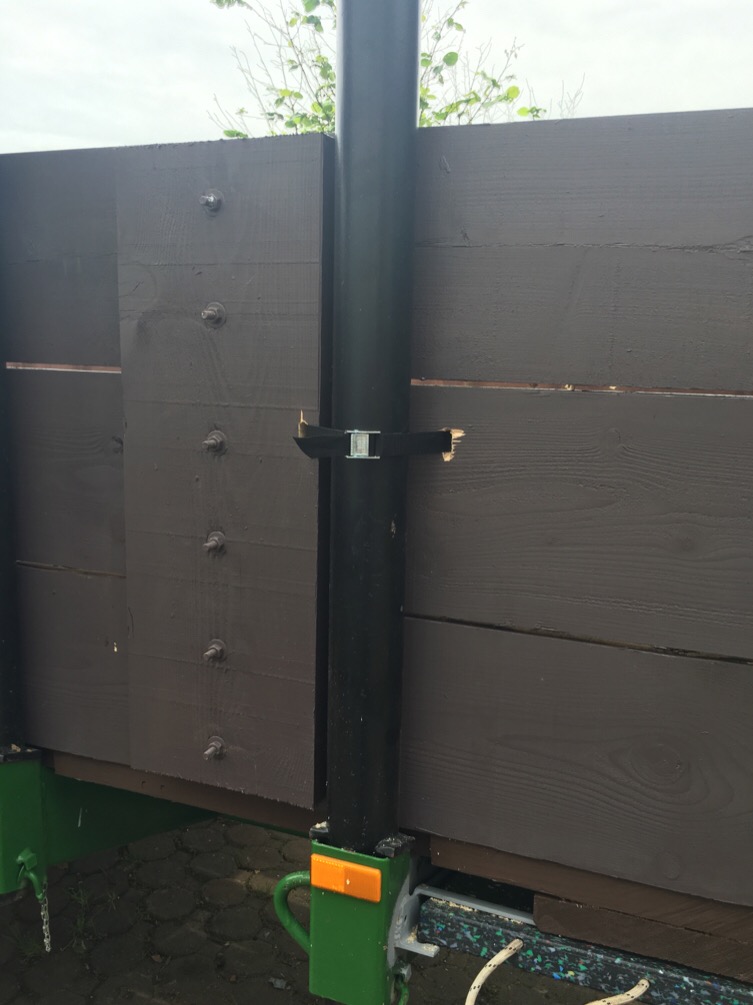

- Schlaufenbefestigung
-

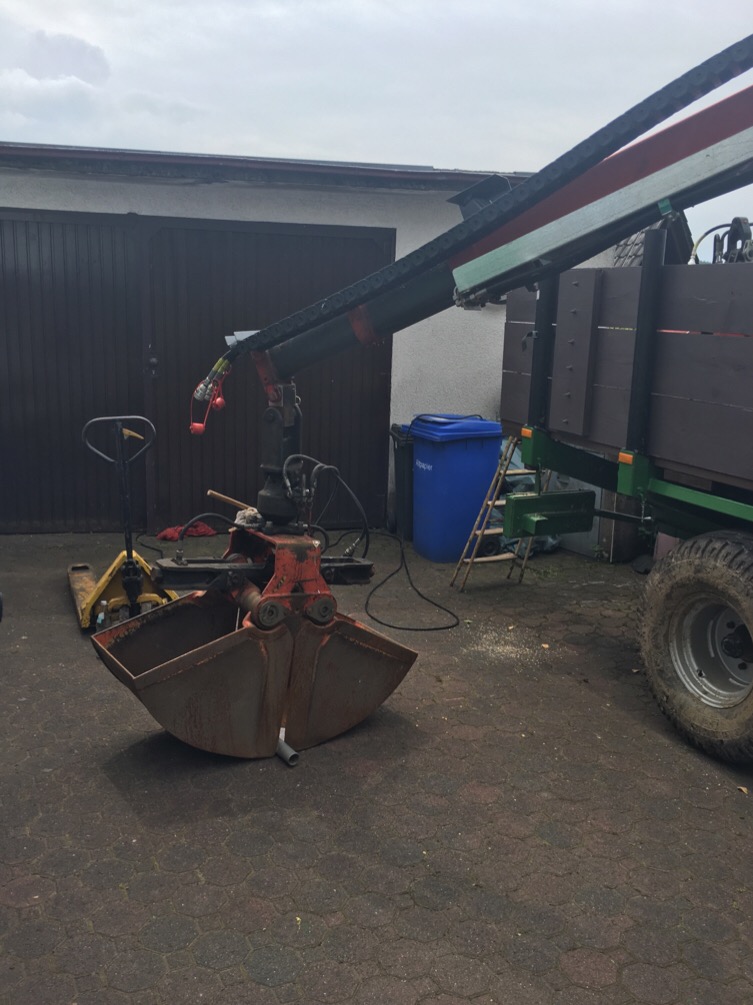

- Palfinger PZG 250( 650 kilo wenn voll)
-

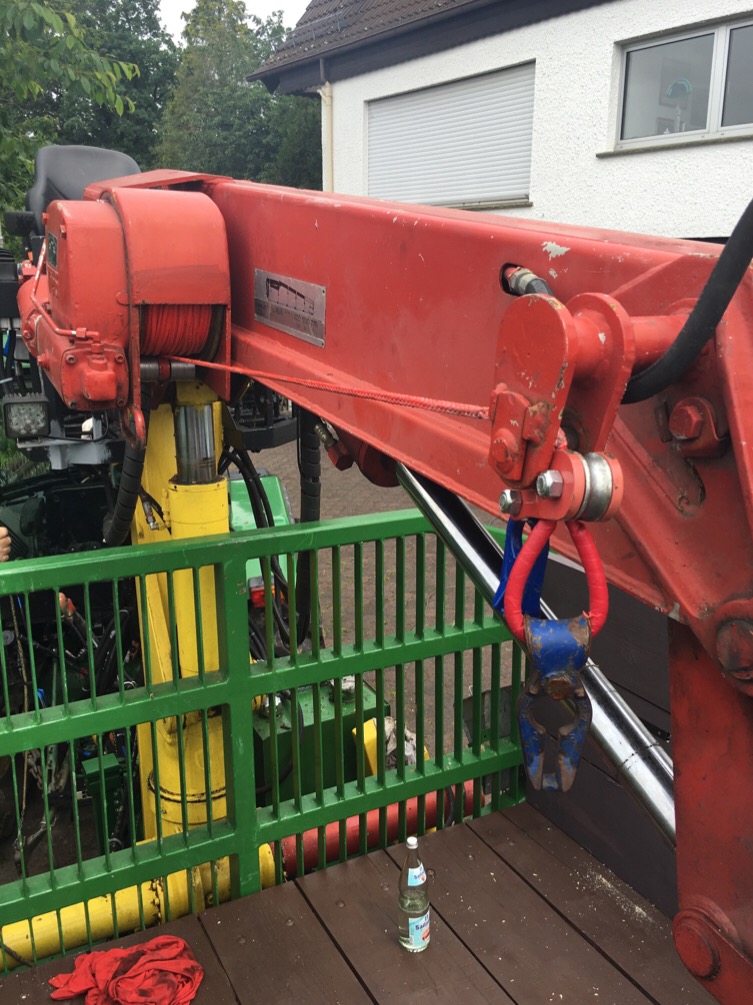

- Hydr. Winde
-

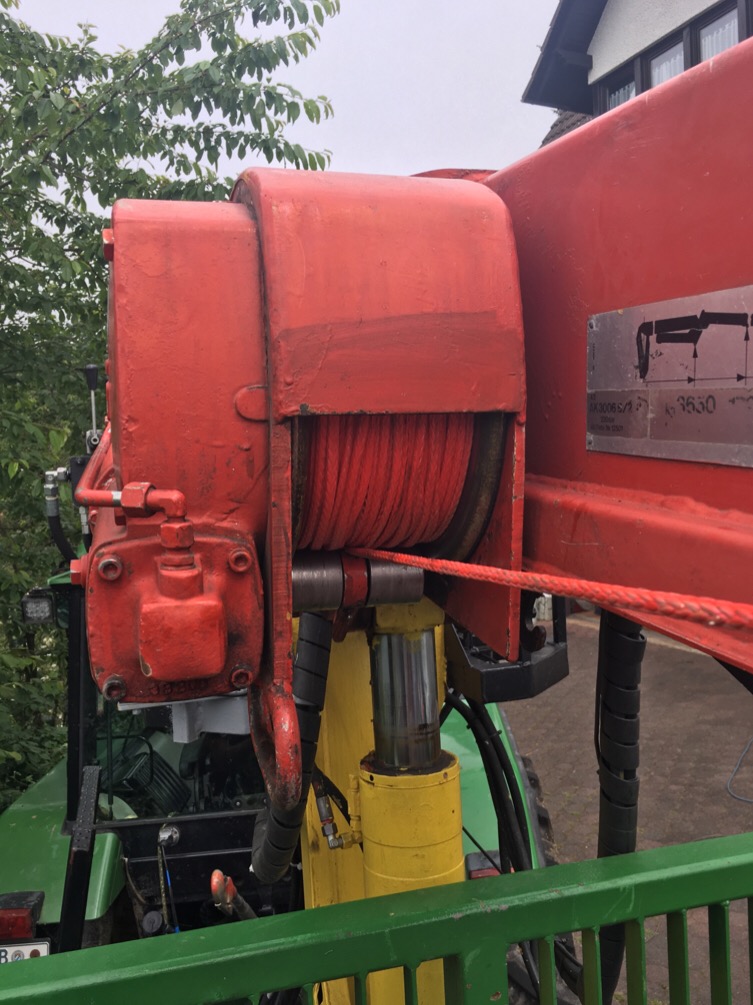

- Dyneema
...nothing run's like a Deere...
-
Sternkeil - Beiträge: 678
- Registriert: Do Dez 20, 2012 19:09
- Wohnort: Mömbris- bei Aschaffenburg- bayerisches Nizza
Re: eigenbau!
von Sternkeil » Sa Jun 11, 2016 19:40
Servus,
@ Holzschlag
Danke für die Blumen!
Dein Staplermast für die FH is natürlich genial!!
Kann man immer gebrauchen- und is ja Dank Gerätedreieck ruck zuck dran!!
Saubere Sache

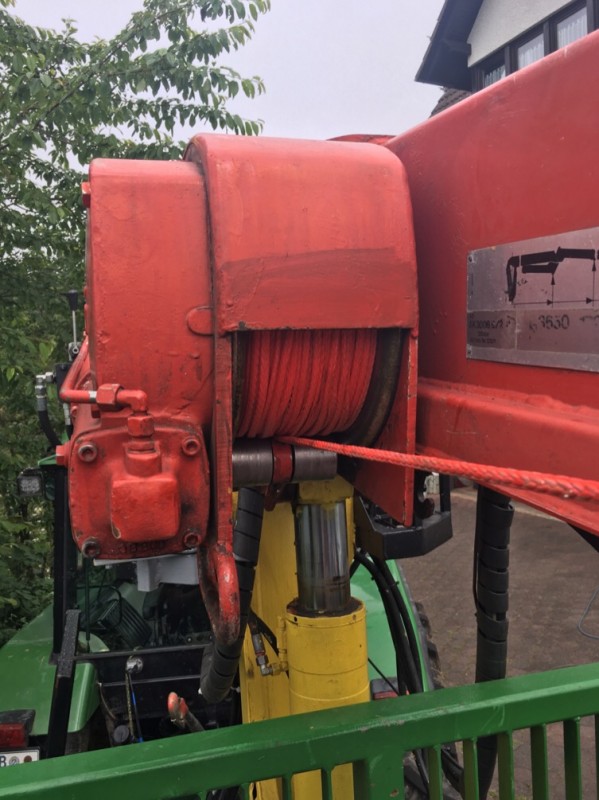

Die Kranwinde zieht 1000 kg bei 140 bar
Läuft aber leider nur 20 meter/min bei 30liter öl in der Min
Aber fürs Hobby reichts
Wenn sie jetzt nach dem Umbau sauber wickelt- werde ich sie noch auf Funkbedienung umbauen!
Im Moment hängt sie an nem freien DW Sektion am rechten Steuerblock.
Will die vordere Einlaufrolle ändern- damit sie besser wickelt!
Gruß Franky
@ Holzschlag
Danke für die Blumen!
Dein Staplermast für die FH is natürlich genial!!
Kann man immer gebrauchen- und is ja Dank Gerätedreieck ruck zuck dran!!
Saubere Sache
Die Kranwinde zieht 1000 kg bei 140 bar
Läuft aber leider nur 20 meter/min bei 30liter öl in der Min
Aber fürs Hobby reichts
Wenn sie jetzt nach dem Umbau sauber wickelt- werde ich sie noch auf Funkbedienung umbauen!
Im Moment hängt sie an nem freien DW Sektion am rechten Steuerblock.
Will die vordere Einlaufrolle ändern- damit sie besser wickelt!
Gruß Franky
...nothing run's like a Deere...
-
Sternkeil - Beiträge: 678
- Registriert: Do Dez 20, 2012 19:09
- Wohnort: Mömbris- bei Aschaffenburg- bayerisches Nizza
Re: eigenbau!
von IHC744 » Mo Jun 13, 2016 6:09
Holzschlag hat geschrieben:Sieht alles super aus Sternkeil, gefällt mir!
Was zieht die Winde?
Ich hab gestern noch schnell die hydraulik für'n hubmast fertig gemacht.. bin zufrieden
Servus,
toll gelöst. Obwohl ich mittlerweile nicht mehr soooo der große Fan von Gerätedreiecken in der Front bin... das Ankuppeln mit dem Gerätedreieck verlängert das ganze einfach nochmal um 20cm nach vorne... dafür ist aber halt der Anbei ne feine Sachen!
Tja, alles hat eben seine Vor- und Nachteile;-)
Wie schwer ist denn der Hubmast?
PS: Ich habe auch noch einen kleinen Hubmast hier rumstehen... einen kleinen leichten mit DW-Hubzylinder und DW-Ausschubgabeln. Der Mast ist auch schön leicht, da er von einem Mitnahmestapler ist.
https://www.ebay-kleinanzeigen.de/s-anz ... 5-276-8017
Viele Grüße aus dem regnerischen Odenwald
Dolmar PS-35 Carving
Stihl 031 AV
Stihl MS 260 C + HS 246
Dolmar PS 7910
Echo PPT-300ES
Stihl 031 AV
Stihl MS 260 C + HS 246
Dolmar PS 7910
Echo PPT-300ES
-
IHC744 - Beiträge: 579
- Registriert: Do Apr 16, 2009 6:14
- Wohnort: Badisch Sibirien (Nordbaden)
Re: eigenbau!
von Sternkeil » Mo Jun 13, 2016 11:33
@ Holzschlag
Ja so ne Kranwinde ist schon manchmal wunderbar, wenn der Kran mal wieder zu kurz ist!
Aber meine Winde is spielerei!
Die läuft für den Forst gesehen wirklich zu langsam!
Aber sie zieht schon ordentlich
Vorher war 10 er Stahl drauf- mit nem riesen haken dran. Eine Elende Plagerei. Jetzt wirds besser!
Gruß Franky
Ja so ne Kranwinde ist schon manchmal wunderbar, wenn der Kran mal wieder zu kurz ist!
Aber meine Winde is spielerei!
Die läuft für den Forst gesehen wirklich zu langsam!
Aber sie zieht schon ordentlich
Vorher war 10 er Stahl drauf- mit nem riesen haken dran. Eine Elende Plagerei. Jetzt wirds besser!
Gruß Franky
...nothing run's like a Deere...
-
Sternkeil - Beiträge: 678
- Registriert: Do Dez 20, 2012 19:09
- Wohnort: Mömbris- bei Aschaffenburg- bayerisches Nizza
Re: eigenbau!
von Kugelblitz » Mi Jun 15, 2016 20:07
Habe heute meinen Fuhrpark legalisiert
Zwei Kipper und mein Rückewagen.
Kostenpunkt: 300,50 Euro
Wird nach Gewichtsklasse berechnet.
Jetzt nur noch zur Zulassungsstelle und Stempeln lassen.
Zwei Kipper und mein Rückewagen.
Kostenpunkt: 300,50 Euro
Wird nach Gewichtsklasse berechnet.
Jetzt nur noch zur Zulassungsstelle und Stempeln lassen.
- Kugelblitz
Re: eigenbau!
von Biber0 » Mi Jun 15, 2016 20:31
Glückwunsch, und weil es zum Thema passt: hab Post vom Zoll bekommen, und der Valtra fährt nun offiziell grün. Das mit den Anhängern Hab ich schon vor einer Weile durch, war aber billiger.
Grüße Biber0
- Biber0
- Beiträge: 449
- Registriert: Mo Feb 20, 2012 1:27
Re: eigenbau!
von Kugelblitz » Mi Jun 15, 2016 20:55
Danke!
die Anhänger sind alle Eigenbau bei mir, so einfach war das nicht. Hatte schon viele Spezies gefragt aber da wollte keiner ran.
Der Dekra Menschen, der mir die Abnahme gemacht hat, fängt da an wo andere aufhören.
die Anhänger sind alle Eigenbau bei mir, so einfach war das nicht. Hatte schon viele Spezies gefragt aber da wollte keiner ran.
Der Dekra Menschen, der mir die Abnahme gemacht hat, fängt da an wo andere aufhören.
Zuletzt geändert von Kugelblitz am Mi Jan 31, 2018 9:25, insgesamt 1-mal geändert.
- Kugelblitz
