Holzspaß hat geschrieben:Will halt nicht das es bei jedem Hubel das ding hin und her klimpert.

Stell es einfach hoch und mach einen Expander drum. Ist das einfachste

Servus Robs,
Danke für den Tip!
Hab irgendwo noch ein paar Federn von einem Trampolin rum liegen.
Mal schauen ob das geht.

Gruß
Holzspaß

Hallo Holzspaß!
Vorschlag: Mach Die Kette am Stammheber fest, wie Du willst und schweiß Dir auf den Spaltkeil ein geschlitztes starkes Blech oder Winkeleisen, in das mann die Kette einfach einhängen kann. So, wie die Kettenfallen an Seilwinden. Und auch an den Rahmen noch so eine Falle.
Da kannst Du die Kette ohne Werkzeug für den Transport kurz hängen oder den Stammheber in jeder Position parken, wenn Du ihn nicht brauchst.

Der Stammheber gefällt mir
Ich würde nur die Stelle wo die Rohre gestoßen sind noch etwas verstärken z.B. mit 2 Dreiecksblechen

Servus Schuttler,
erst mal danke.
Das hab ich mir auch überlegt doch dann wider verworfen.
Mein Gedankengang war so das dass Gewicht des Stammes ja nicht den Winkel verdruckt sondern eher das Aufrechte Rohr auf Trosion belastet. Oder eben den Halter unten.
Glaubst das die Schweißnaht das auf Dauer nicht mitmacht?

Gruß

Holzspaß

Ob die Schweißnähte halten, hängt in erster Linie von der Stärke der Rollen ab. An meinem Posch Hydro Combi sieht der Stammheber jedenfalls stabiler aus. Rollen so bis 50 cm Ø stelle ich eh mit dem Sapi auf, geht einfach schneller und wenn es dann auf den Meter zu geht, dann sieht man schon, wie sich der Heber windet.

Vorsicht auch beim Schutzgasschweißen. Da bekommt selbst der Anfänger tolle Nähte hin, die unter widrigen Umständen einfach so zerfallen. Im Gegensatz dazu ist eine saubere Elektrodennaht immer haltbar. Du hast ja nen fachkundigen Lehrmeister, da sollte das kein Problem darstellen.

Was für eine Wandstärke hat das Kastenrohr? 2mm wird jedenfalls nicht halten.



Gruß

Servus zusammen,
erst noch mal Dankeschön für die positiven und interessanten Reaktionen!

@ langholzbauer. Das mit dem Schnitzblech ist eine pfiffige Idee! Ich hab aber am Schlitten des Keiles schon eine Öse von Werkseitig aus. Von daher werd ich es so machen das ich diese benutz und einen Karabiner einhänge. Die Kette am Heber werd ich wahrscheinlich mit ner Öse anbringen. Ganz einfach aus dem Grund das ich meinem Geschweißten weniger trau als meinem geschraubtem.

@ waeller ich bin da nicht ganz deiner Meinung das es in erster Linie auf die Rolle ankommt ob die Schweißnaht hält - doch dann eher auf das können des Schweissers
Nein mal im ernst! Wie hat das mein alter Herr nach den ersten versuchen gesagt: "Sieht doch klasse aus kannst dich anmelden zur Schweißerprüfung für 1cm freitragend!"
Also an Kritik und Korrektur mangelt es nicht !
Der Stammheber ist ein erster Versuch in die Materie einzusteigen - nicht mehr und nicht weniger. Ich denke jeder der seine 5 Sinne beisammen hat dem sollte es klar sein das man sich in eine solche Materie nur langsam einarbeiten kann.
Bei mir ist die Sache klar. An kleinere Sachen (wens nix wird ist nicht teuer und wens kaputtgeht darf niemand zu schaden kommen!) wie dem Heber üben. Größeres macht der Vater (zuschauen und lernen). Und Sachen wo`s echt drauf ankommt wie z.B. Fanghacken anschweißen (siehe Infektionen) macht ein Profi - allein schon wegen der Haftung!

Ich denk das ist nicht der Unvernünftigste weg!

So jetzt wünsch ich allen einen kühlen Ort zum arbeiten und schwitz weiter!

Gruß Holzspaß

Servus zusammen,

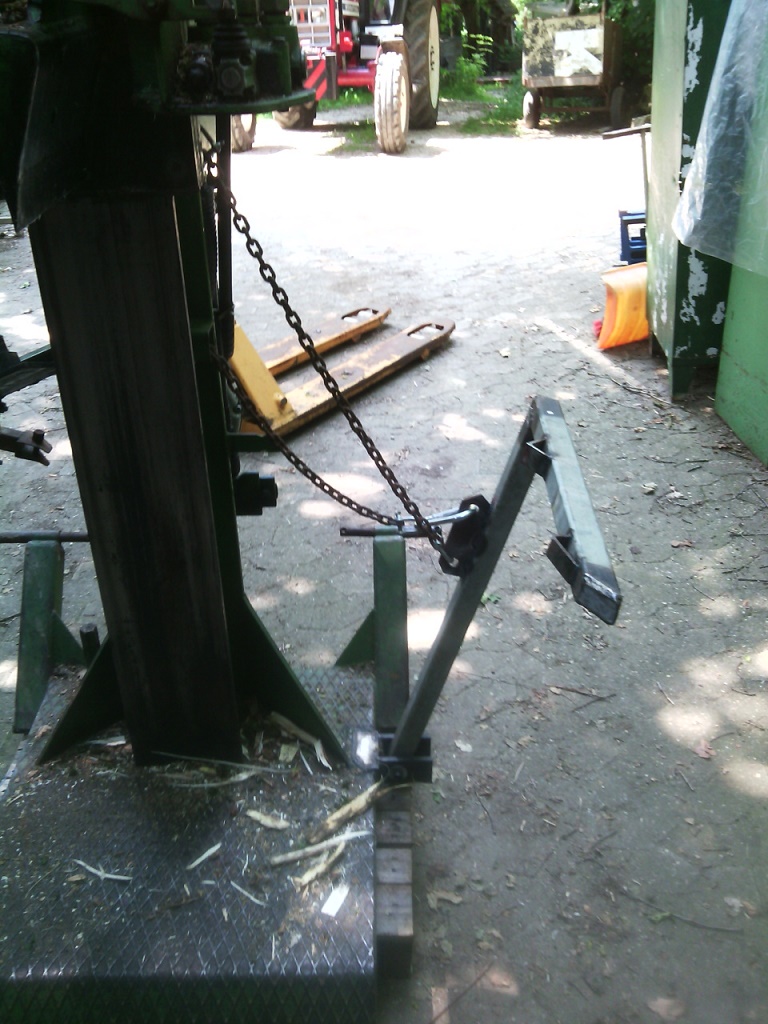

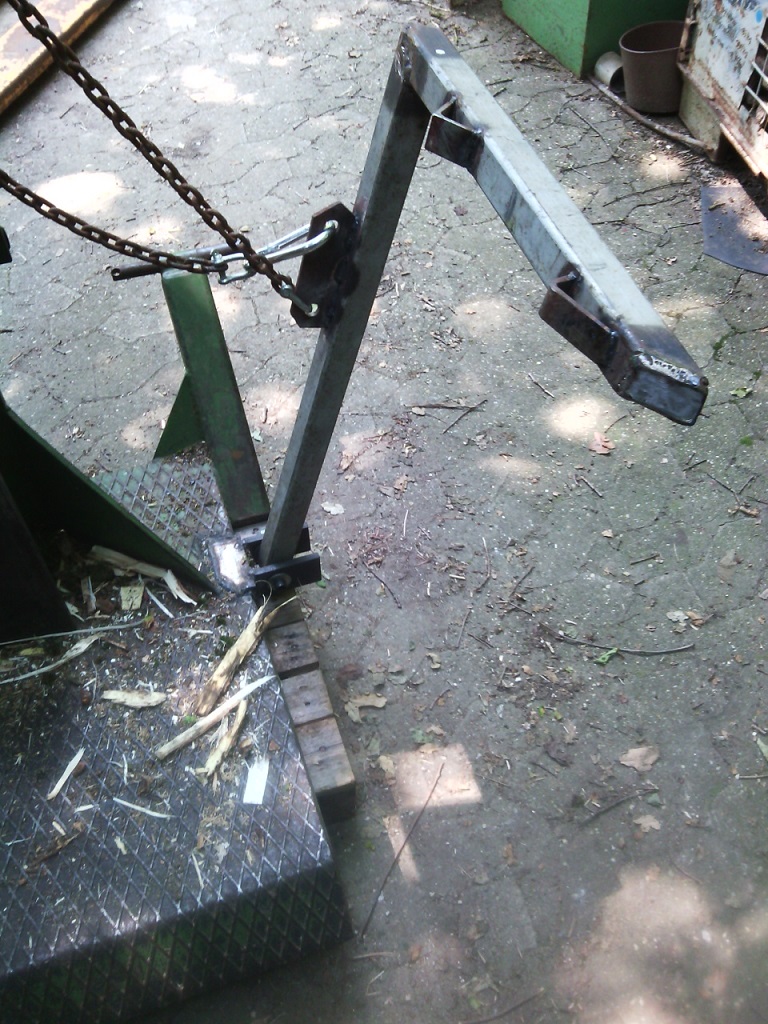

Hab mir auch was gebaut..
(Siehe unten)
Gruß
Schosch

9 Megapixel müssen es nicht wirklich sein - die Vorschaugröße mit ca. 1000x600 Pixel reicht doch auch, oder?



Bild zum Vergrößern anklicken ...

Falke

Habe auch diese Woche einen Stammheber an meinen Spalter gebaut, funktioniert soweit auch ganz gut.

Servus IHC-driver
Sieht gut aus! So weit ich beurteilen kann.
Was mich noch interessieren würd sind 2 Sachen.
Zum einen warum 2 Ketten?
Und wie weit sind bei dir die 2 Winkel die du draufgeschweisst hast auseinander?

Gruß und dank
Holzspaß

Servus Holzspaß,
eine Kette hält den Stammheber in der "Ablage" Position und wenn diese aushängt wird fährt der Stammheber mit dem Spaltkeil nach unten und dazu ist dann die zweite Kette da das sie diesen wieder mit einen Knittl aufstellt. Problem was noch ist, ist die Transportstellung da diese immer hin und her schlägt..... Werde ich aber noch ändern. Die Winkel sind ca. 30cm auseinander messe aber mal nach und bekommst bescheid

Der ganze Stammheber ist ca. 75cm x 40cm. Schneide meine Knittl ca. 1m

Gruß

Hallo,

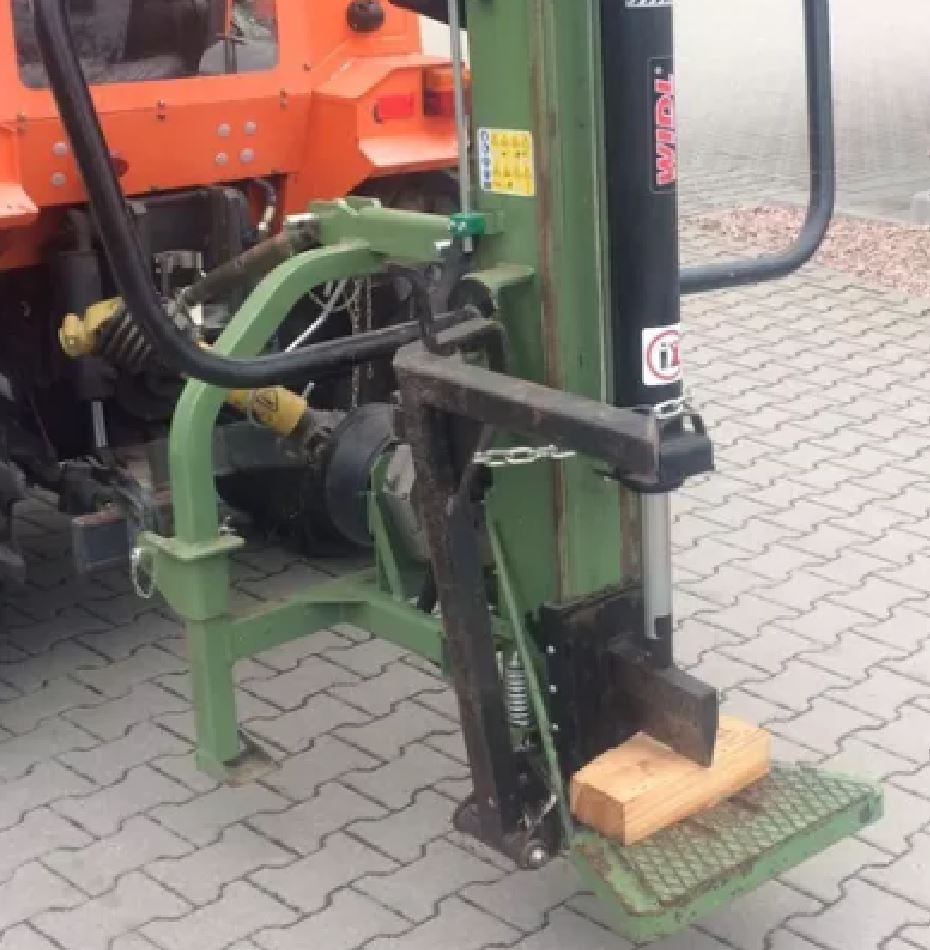

bei meinem Widl Spalter (original Stammheber) wird der Stammheber während dem Transport mit einer Schraube festgemacht.
Außerdem gibt es einen Bügel mit dem der Stammheber in den drehbaren Haltearmen eingehängt wird.

Ich finde das mit der Schraube ganz praktisch, zum ein und ausfahren des Zylinders brauche ich eh den Gabelschlüssel, da ist der Stammheber auch schnell fest (oder lose).

Hier mal ein Bild, leider zeigt das Bild das Detail nicht so genau, ein besseres kann ich am Mittwoch machen.

Gruß
Thomas

Altmeister hat geschrieben:
ohne dem geht das auch nicht!
