MS-TEC hat geschrieben:Servus!

Will euch heute mal einen etwas anderen Rückewagen vorstellen:

Hallo Max,

was meinst Du, macht Deinen Rückewagen zu einem "etwas anderen RW" ?

Grüße aus Sachsen, Jürgen

Z-Kran und Stehpodest sind in der Größenordnung durchaus besonders....

Was hast du für eine Zange dran ? Sieht im Zusammengeklappten Zustand RIESIG aus. Wäre ne kleinere nicht auch leichter, bei der eh schon begrenzten Hubkraft. Was lädst du damit ?

Das mit dem Besuch wird immer ernster

Der IBC ist natürlich voll ;-P

Schön gemacht!!

Wurde der Country ohne Kran gekauft??
Wo liegt dieser Kran nun preislich ??

So Leute...
Ich will euch mal mein neues Projekt nicht vorenthalten. Es wird, wenn es fertig ist ein Langholz-Spalter. Aber seht selbst.

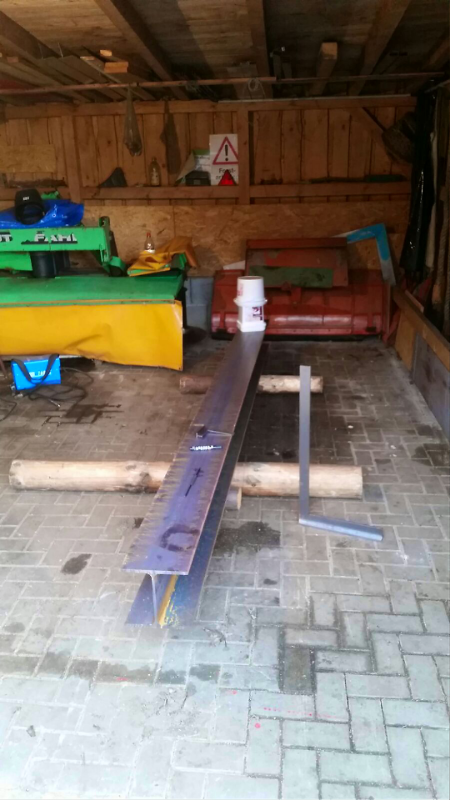

Angefangen hat alles mit dem Grundträger.

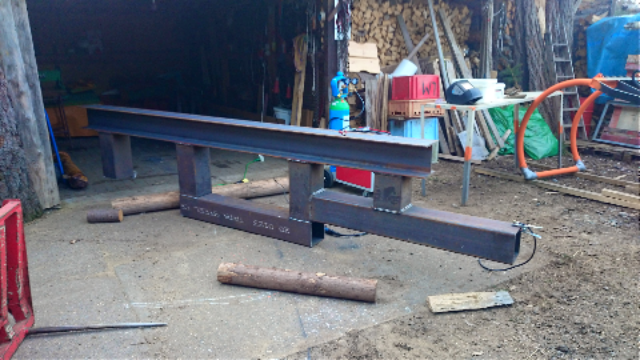

Dann wurde das 200x200x8 Vierkantrohr zugeschnitten, damit ich es verschweißen kann.

Sorry das es mehrere Beiträge werden...

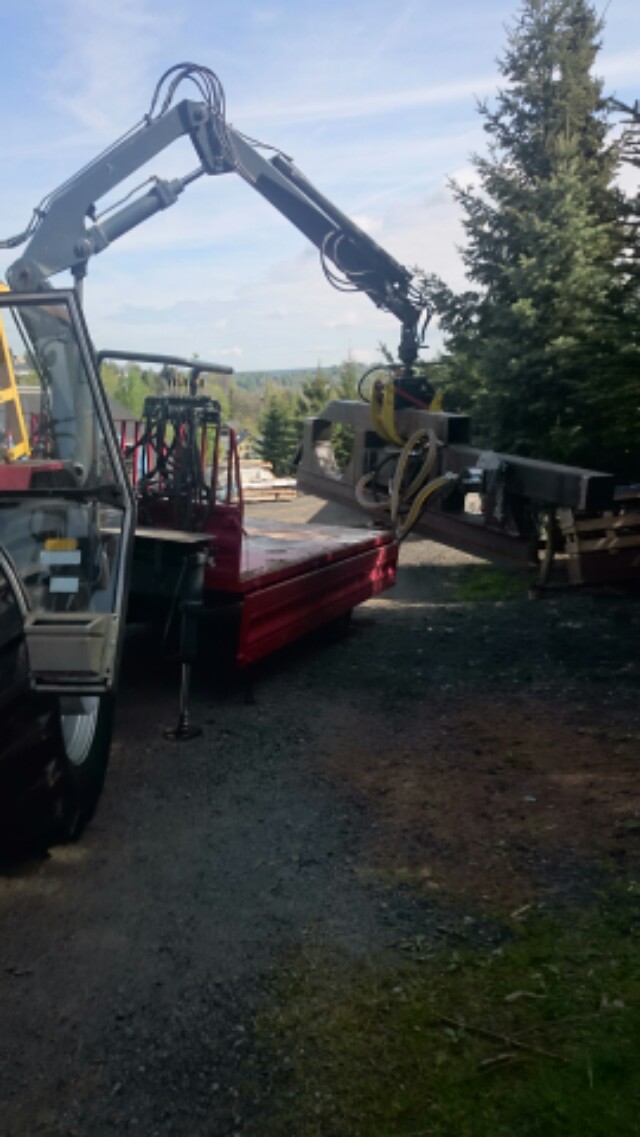

Dann hab ich ihn aus seinem unterstand rausgefahren und umgedreht, um die Unterseiten zu verschweißen. Hab leider keine Erfahrung im überkopf schweißen und bei diesem Projekt will ich ehrlich gesagt nichts riskieren...



Dann wurde der Spalterkeil angefertigt. Es wurden auf der "Schneide" Platten geschweißt und hinten Buchsen gedreht, für den Zylinder.

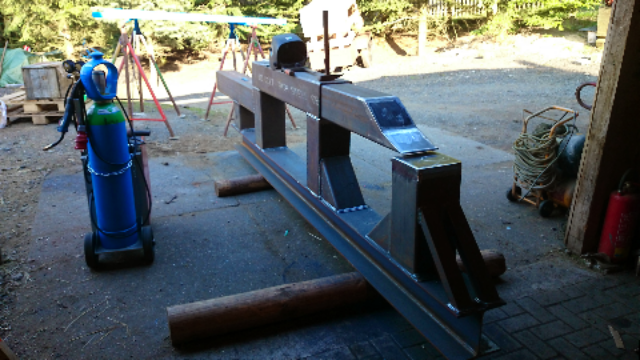

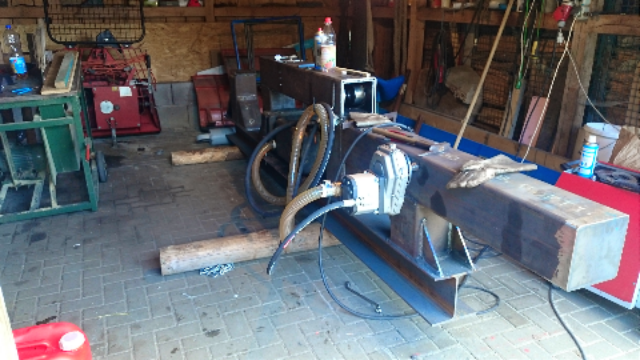

Gestern habe ich dann die Halter für die Pumpe und die Schläuche angeschweißt. Sieht nur momentan recht wild aus das ganze.



Heute war dann die Probe, ob ich die Hydraulik richtig verschlaucht habe und alle Schläuche passen. Soweit so gut...

In 2 Wochen geht es dann hoffentlich auf die Zielgerade.

Kran ca. 12,500€, Zange müsste eine 1,3m sein. Morgen weiß ich mehr! Melde mich.

Gruaß

Hallo Aenton,
dein Spalterrahmen hat meiner Meinung nach einen Schwachpunkt im Bereich der Stammulde unten beim H-Profil,
dort Seitenplatten anschweissen zur Verstärkung, meine Empfehlung.
Gruss Vm

Hallo vollmeisel

Danke für den Rat, hab mir sowas in der Richtung auch schon überlegt... Aber ich lasse es erstmal so auf mich zukommen...Kann mir ehrlich gesagt beim besten Willen nicht vorstellen, dass es den Stahlträger verzieht... Ist immerhin "oben und unten" 10mm stark und die senkrechte ist 8mm. Ich denke und hoffe das es reicht. Aber trotzdem danke für den Tipp

änton hat geschrieben:Hallo vollmeisel

Danke für den Rat, hab mir sowas in der Richtung auch schon überlegt... Aber ich lasse es erstmal so auf mich zukommen...Kann mir ehrlich gesagt beim besten Willen nicht vorstellen, dass es den Stahlträger verzieht... Ist immerhin "oben und unten" 10mm stark und die senkrechte ist 8mm. Ich denke und hoffe das es reicht. Aber trotzdem danke für den Tipp

Hallo Änton,

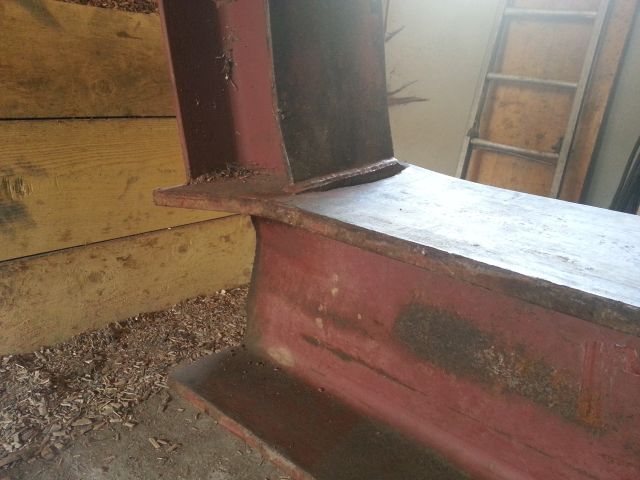

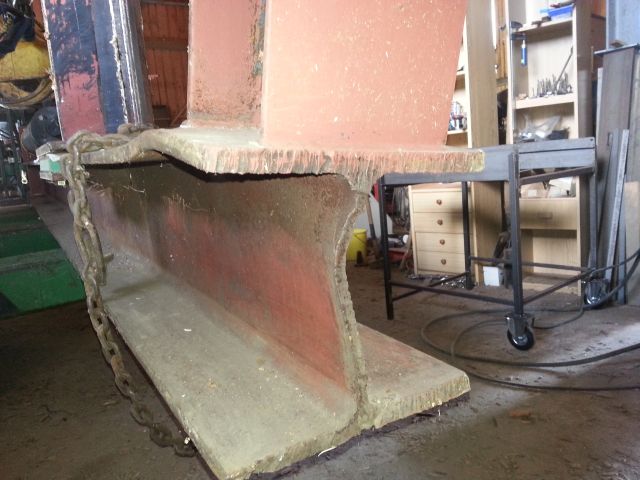

ich hab mir auch nicht vorstellen können dass es mir einen 300er Doppel-T-Träger mit oben und unten 20mm und der senkrechte Steg mit 15mm verbiegt und an bestimmten Stellen aufreißt. Wohlgemerkt der Spaltkeil hat nur eine Schneide.
Also ich würde dem Rat von Vollmeissel folgen.

Schöne Grüße vom
Woidbauernbuam

2 Paar Stiefel, das kann nicht halten, unmöglich !
1. Am ende des 300er den Druckpunkt u. ohne jegliches Stegblech !
2. Schweissnaht fraglich ?!
Meine Meinung, tschuldigung u. l. G.

Die Schweißnaht vom Woidbauer ist mit Sicherheit nicht die Schwachstelle, sonst hätte es den Träger nicht verbogen!

I-Träger neigen am freien Ende immer zu schwächeln, so stark sie auch in der Länge sind, an den Punkten wo Kräfte eingeleitet werden müssen die Stege stabilisiert werden !

Pinzgauer56 hat geschrieben:2 Paar Stiefel, das kann nicht halten, unmöglich !
1. Am ende des 300er den Druckpunkt u. ohne jegliches Stegblech !
2. Schweissnaht fraglich ?!
Meine Meinung, tschuldigung u. l. G.

@Fuchse, nochmal extra für dich zum nachlesen, mein geschriebenes.....

Pinzgauer56 hat geschrieben:

Pinzgauer56 hat geschrieben:2 Paar Stiefel, das kann nicht halten, unmöglich !
1. Am ende des 300er den Druckpunkt u. ohne jegliches Stegblech !
2. Schweissnaht fraglich ?!
Meine Meinung, tschuldigung u. l. G.

@Fuchse, nochmal extra für dich zum nachlesen, mein geschriebenes.....

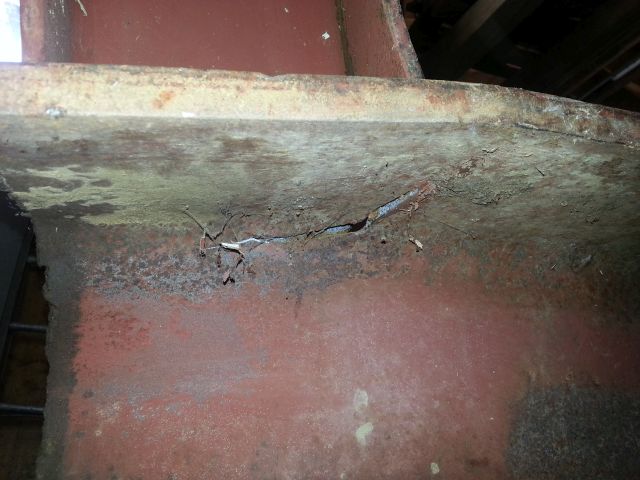

An der Schweißnaht lag es nicht, der Steher ist rundherum ordentlich angeschweißt worden. Der Riß war direkt neben der Schweißnaht.
Wollte damit nur zeigen was sein könnte wenn...
Hab so ca. zweimal so viel Holz gespalten wie auf dem Bild zu sehen ist. Irgendeiner war dann zu groß und der Gegenhalter vom Spalter kam dann an seine Grenze.

Woidbauernbua
