eigenbau!

von **2biking** » So Feb 05, 2017 0:38

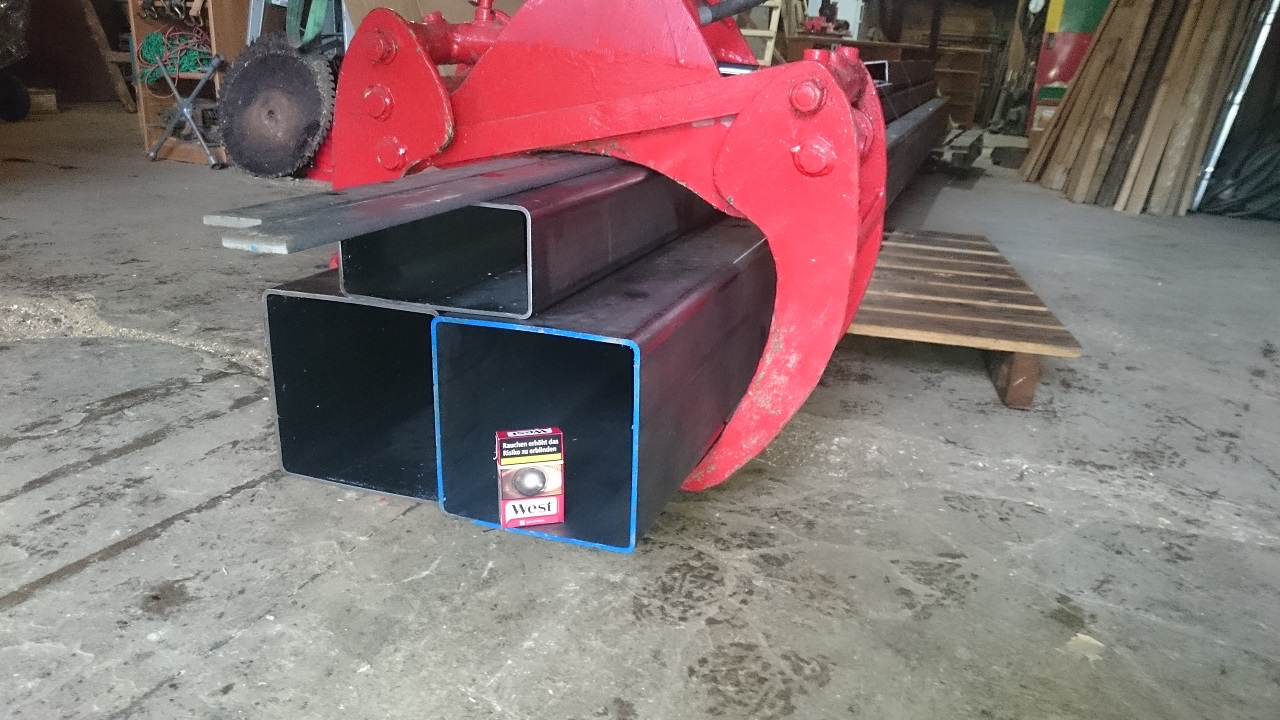

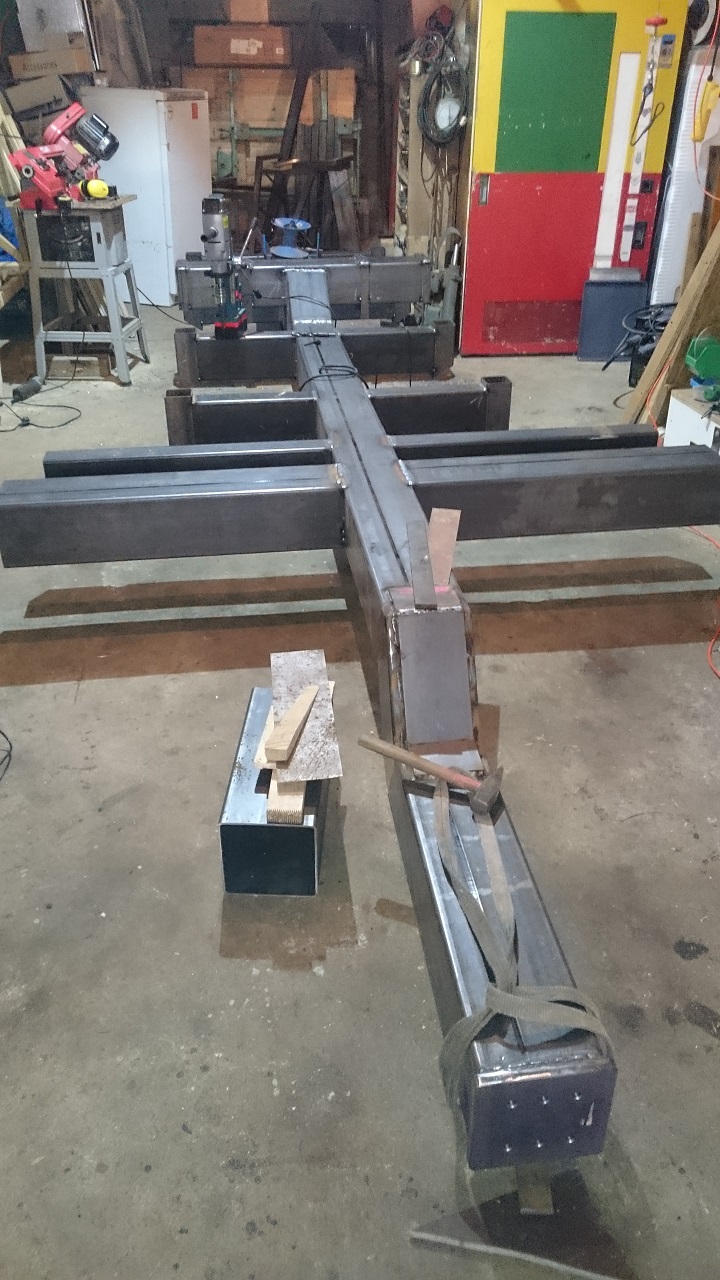

Projekt Rückwagen..

Zwischenstand gestern:

von **Kugelblitz** » So Feb 05, 2017 11:01

@Michael,
hast da zufällig ein Bild davon?
Ich weiß nicht richtig, was du da meinst (zwischen zwei Streben)

@2biking
schaut doch schon ganz gut aus!

von **brennholz jürgen** » So Feb 05, 2017 12:01

Kugelblitz hat Eier!
Endlich mal wieder Schweißnähte :klug:

BJ

von **brennholzfan** » So Feb 05, 2017 12:24

Er weiß halt das die vorzeigbar sind !

von **Kugelblitz** » So Feb 05, 2017 13:02

@Jürgen,
Hast du nicht mal einen kleinen Drehkranz gesucht?
Hab da noch ein von Jost. Durchmesser 75cm. Hätte ich übrig, Kugeln sind erneut.

von **Wildmaverik** » So Feb 05, 2017 13:26

@Christian
Nicht vom Schaden, aber ich mache nachher mal eins zur Erklärung

von **brennholzfan** » So Feb 05, 2017 13:34

@ Kugelblitz
siehe PN

von **florian911** » Di Feb 07, 2017 23:32

So Freunde der Nacht. Nun habe ich es endlich mal geschafft ein paar Bilder meines Langholzspalters vom Handy zu holen. Vom Bau selbst habe ich leider keine Bilder mehr, da meine Handys regelmäßig beim Holzen verschleißen

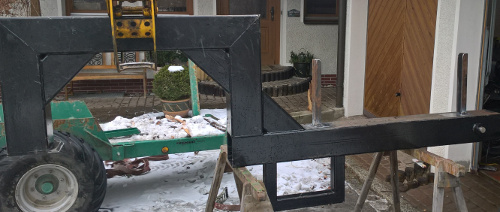

: Aufnahmen für die "Rungenbank"; WP_20170114_12_22_11_Pro.jpg (110.5 KiB) 4049-mal betrachtet

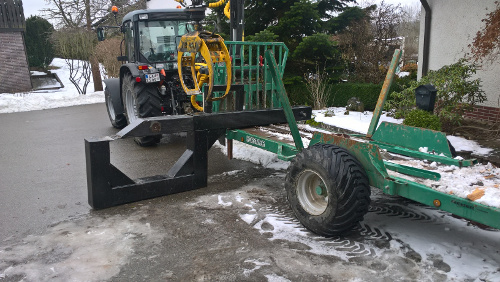

: Betriebsstellung; WP_20170114_12_40_02_Pro.jpg (146.91 KiB) 4049-mal betrachtet

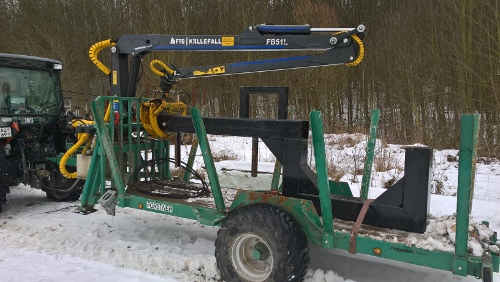

: Transportstellung; WP_20170114_12_57_52_Pro.jpg (144.52 KiB) 4049-mal betrachtet

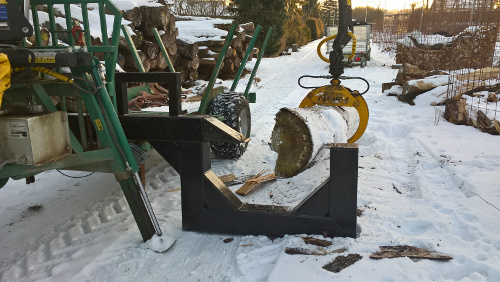

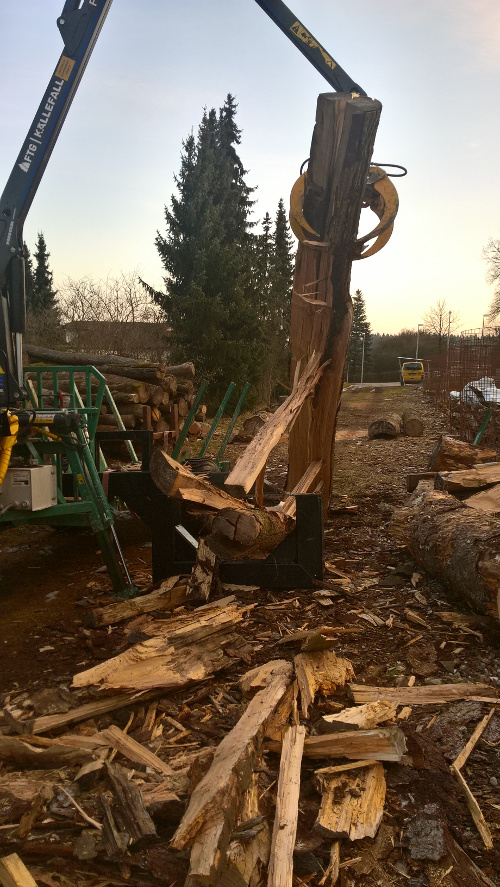

: Erster erfolgreicher Test :); WP_20170121_15_58_40_Pro.jpg (140.8 KiB) 4049-mal betrachtet

Viele Grüße Flo

von **Sternkeil** » Mi Feb 08, 2017 7:46

Moin,

@ florian911 - schöner Langholzspalter! Sehr schön gemacht, sowas steckt mir auch noch im Kopf.
2 Hydraulik Zylinder mit 900 Hub und 100/60 hab ich sogar noch von meinem alten Kran übrig. Dann wär's ja 'nur' Material und die Arbeit. Weis allerdings nicht ob 15,5 t Kraft reichen für so nen Spalter??

Na ja ma gucken..

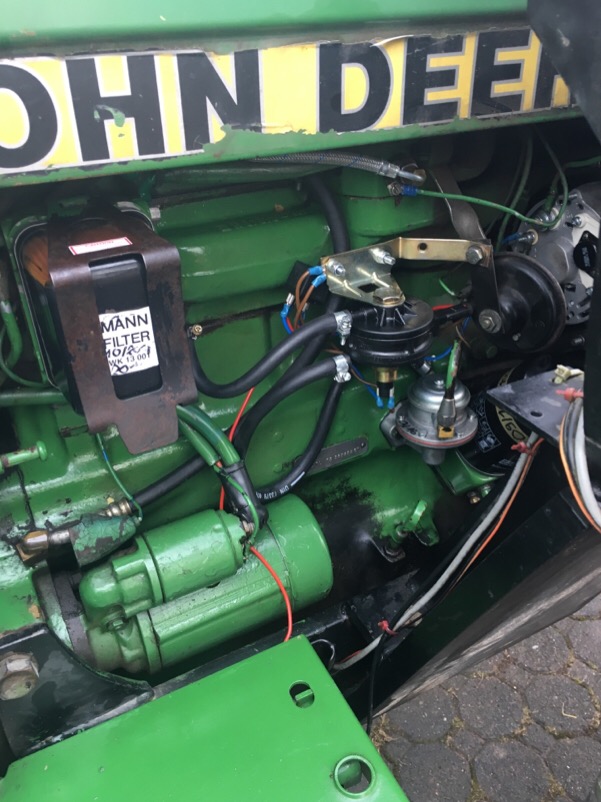

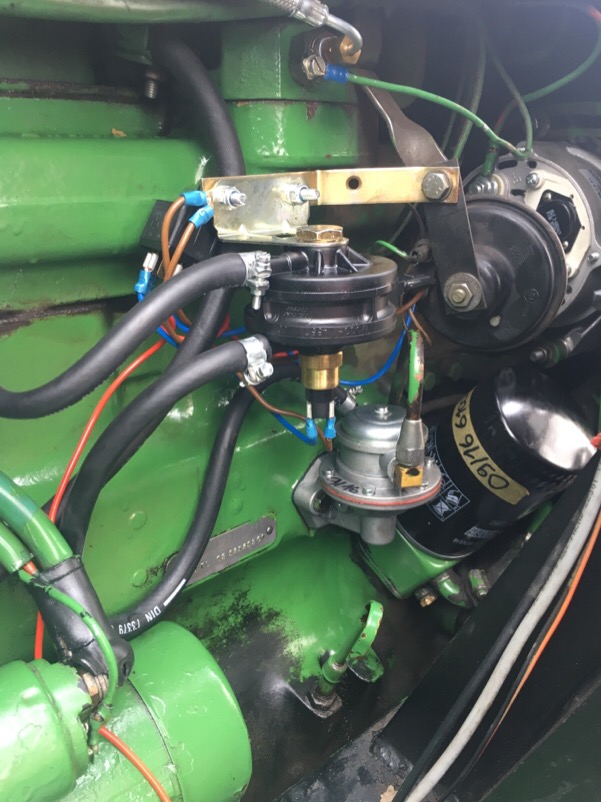

Ich hab am Samstag erstmal meine Dieselheizung fürn Dieselfilter eingebaut. Hab ich Original verpackt auf em Flohmarkt für 5€ gekauft, da kann man sowas einbauen.

Jetzt müsste das Problem mit versulzten Filter im Winter für immer vom Tisch sein..
Winterdiesel muss ich natürlich es nächste Mal schon im Tank haben bei minus 12...

Gruß Franky

von **florian911** » Mi Feb 08, 2017 9:44

Hi Franky,

ich müsste von den Maßen einen ähnlichen Zylinder drin haben. Weiß es auswendig nicht mehr genau. Den ich jetzt drin habe bringt bei 200 bar auch nur 15-16 to und bei 250 bar dann 20 to. Also weiche 3 Meter Stämme gehen wie Butter. Bei harten Holz hatte ich mit 2 Meter Rollen auch keine Schwierigkeiten. Konnte aber noch nicht viel testen, weil ich die Hydraulik noch abändern muss, damit ich den Zylinder vom Rückewagen hinten ansteuern kann. Leider bin ich seitdem ich die Halterungen fürs Steuerventil gebaut habe krank und somit geht's nur schleppend voran.

Grüße Flo

von **florian911** » Sa Feb 11, 2017 22:30

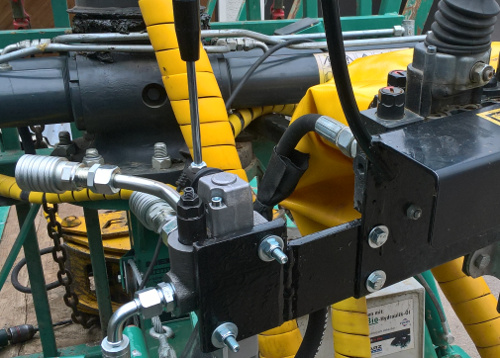

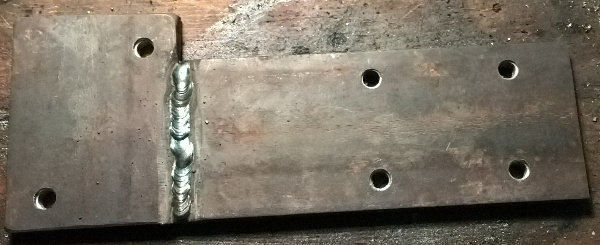

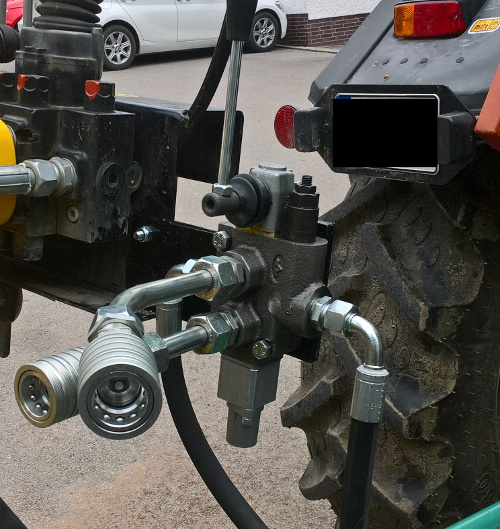

So nun noch ein paar Bilder vom Steuergerät, welches mit der Traktorhydraulik angetrieben wird.

: WP_20170203_19_26_51_Pro.jpg (123.99 KiB) 2445-mal betrachtet

: WP_20170210_13_40_55_Pro.jpg (194.95 KiB) 2445-mal betrachtet

: WP_20170210_13_41_06_Pro.jpg (155 KiB) 2445-mal betrachtet

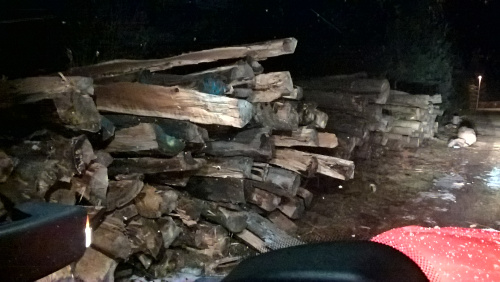

Und die heutige Arbeit von 2,5 Stunden. Bin begeistert von der Maschine. Selbst die 4 Meter Eichen machen damit Spaß...

: WP_20170211_18_50_27_Pro.jpg (121.17 KiB) 2445-mal betrachtet

Viele Grüße Flo

von **berlin3321** » So Feb 12, 2017 5:11

Morjen....

Na, da kommt bestimmt noch ´n Kommentar vom Altmeister..... :lol:

MfG Berlin

von **Kletschenberg** » So Feb 12, 2017 9:40

Hallo Flo,

dein Spalter mach gut klein. Dazu mein Glückwunsch.
Aber, wenn ich im Fordergrund des Bildes das Kleinzeug sehe macht er auch viel Kleinholz anstatt Spalten. Will sagen,
Kaminholzspalten sehen anders aus. Oder täuscht das vom Bild her?

VG
Guido

von **bauer-horst** » So Feb 12, 2017 10:13

So wie ich das sehe ist da halt etwas älteres, teils verstocktes, Holz dabei gewesen. Hier hat egal welcher Spalter immer das Problem das keine schönen Scheite raus kommen.

Wie bei allem: :klug:

-Gutes Ausgangsmaterial gutes Endprodukt
-Sch... Ausgangsmaterial sch... Endprodukt
-Sch... Ausgangsmaterial gutes Endprodukt geht in den seltesten Fällen

Klugscheißmodus aus :lol:

Ich denke mal das der Spalter zum vorspalten von Hackgut gedacht ist und nicht zum ofenfertig Spalten oder?
