Hackschnitzel hat geschrieben:Hallo liebe Holzerfreunde,

gestern hatte ich gelegenheit einmal meine Greifersäge auszuprobieren.


Und juhuuuuuu sie funktioniert


Gruß Hackschnitzel

Gratulation!
Ich bin immer wieder erstaunt und ein wenig neidisch, was hier einige an Eigenbauen hinbekommen

Hallo,

super Sache die Säge! Freut mich, dass sie jetzt einwandfrei läuft. Jetzt fehlt nur noch ein Anschlag zum Meter schneiden oder?
Lag das Problem jetzt einfach in der zu kleinen Rücklaufleitung?

Gruß Christoph

Ein super Projekt und ein klasse Ergebnis!! Wen packt da nicht der Neid? Gratulation!

War die Lösung jetzt ein einfaches T-Stück in der Zuleitung des Motors? Oder doch den Mengenteiler?
Und wie ist das nun mit dem Rotator? Muss man da nicht höllisch aufpassen, da man jetzt auf Grund der Zusatzschläuche nicht mehr endlos drehen kann?

@ zupi

Die Ablängeinheit ist schon fertig ist nur gerade beim Lackieren. Bilder folgen noch wenn die Säge auch lackiert ist.

Ja ich habe die Rücklaufleitung vergrößert auf eine 3/4 " Leitung jetzt funktioniert es.
Der Motor macht mir aber immer noch etwas Sorgen der tropft noch immer leicht. Habe einen neuen Dichtsatz eingebaut
aber vielleicht hat der Motor auch einen Schaden abbekommen als ich am Anfang die Hydraulik falsch angeschlossen habe.
Ich werde den Motor auf jedenfall morgen mal einsenden und von einem Fachmann überprüfen lassen.


@ ober_lenker

ja ich habe ein T-Stück auf der Druckseite vor dem Motor verbaut dort steuere ich über eine Drossel und einen Druckminderer den Zylinder an.

Du hast recht mit den Schläuchen muß man etwas aufpassen aber das geht schon.


Gruß Hackschnitzel

Hallo Hackschnitzel,

erstmals gratulation zu deiner Säge.
Zwei Dinge sind mir aufgefallen:
- da die Säge relativ langsam läuft kann es gut vorkommen bei stärkerem Holz daß Dir es einreißt! Abhilfe kann sein den Kran im richtigen Moment ruckartig ab zu lassen oder den Stamm aufliegen zu lassen was aber nicht sinnvoll ist wegen dem verklemmen des Schwertes.

- da das Schwert sehr hoh angelenkt ist kann es evtl. vorkommen daß Dir das Schwert verklemmt bevor der Stamm durchgeschnitten ist. Kann sein muß aber nicht.

trotzdem sehr schönes Projekt und Du hast bestimmt auch Spaß gehabt beim tüfteln und recht ordentlich sieht es ja auch aus, also schon durchdacht und nicht einfach wild drauf los gegangen.

Gruß Same A.

Hallo,

es gibt Neuigkeiten dich ich kurz berichten möchte.

Ich hatte ja immer noch Probleme mit meinem Hydraulikmotor der an der Welle immer und immerwieder Hydrauliköl verloren hat.

Letzte Woche habe ich dann den Motor zu der Firma eingeschickt wo ich den Motor gekauft hatte um diesen überprüfen zu lassen.

Am Freitag bekam ich einen Anruf, dann wurde mir mitgeteilt das der Motor vom Senjorchef falsch zusammen gebaut wurde und
in diesem Zustand an mich verkauft wurde.

Na super !!

Die ganzen Probleme und den Hickhack den ich die letzten Wochen mitgemacht habe alles nur wegen einem falsch zusammengebauten Motor.
Ich hätte warscheinlich die größere Tankleitung überhaupt nicht benötigt.

Am Montag bekomme ich meinen Motor wieder zugesendet und dann hoffe ich das jetzt alles funktioniert und in Ordnung ist.

Meine Säge ist nun auch fertig lackiert, wenn ich alles wieder zusammengebaut habe dann gibst von der Säge nochmal neue Bilder.

Gruß Hackschnitzel

Hallo zusammen,

ich brauche doch nochmal eure Hilfe.

Heute habe ich den Motor wieder eingebaut der laut dem Hersteller falsch zusammengebaut war nun richtig sein soll.

Das ganze hat aber keine Sekunde gedauerd und das Öl spritze aus dem Wellendichtring heraus als ich ihn ausprobierte.

Nun habe ich den Motor auseinander geschraubt und ich glaube das der Motor diesesmal von der Firma falsch zusammen gebaut wurde.

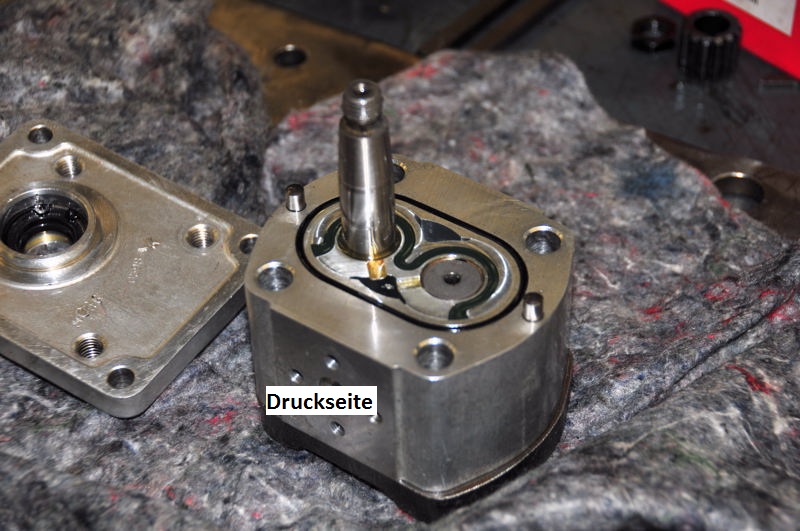

Hab mal ein Bild eingestellt kennt sich jemand von euch mit so einem Motor aus ?

Ich glaube die Brille ist verdreht eingebaut. Die Vorderseite ist die P-Seite und so wie die Brille nun eingebaut
wurde kommt doch der volle Druck auf den Wellendichtring.Das ist doch nicht richtig oder ?


Vielleicht kann mir jemand helfen ??


Gruß Hackschnitzel

Hallo!
Ich denke auch daß die Brille verkehrt herum eingebaut ist. Dreh sie um 180° und probier dein Glück!

Hallo zusammen,

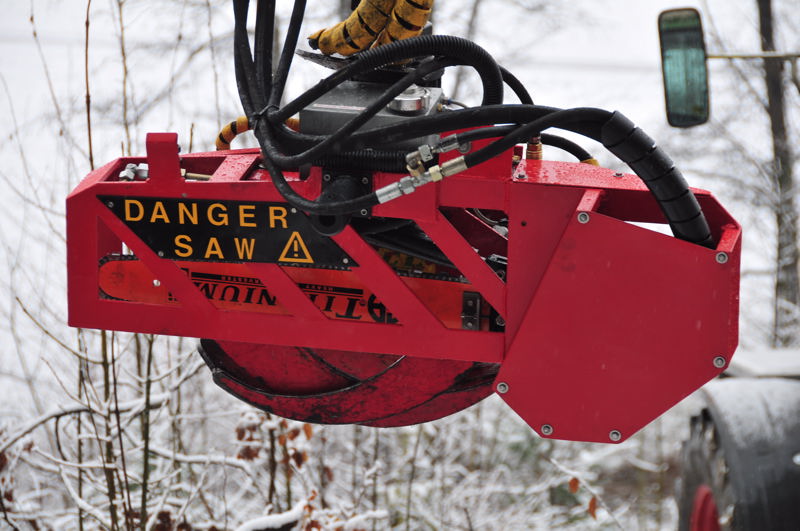

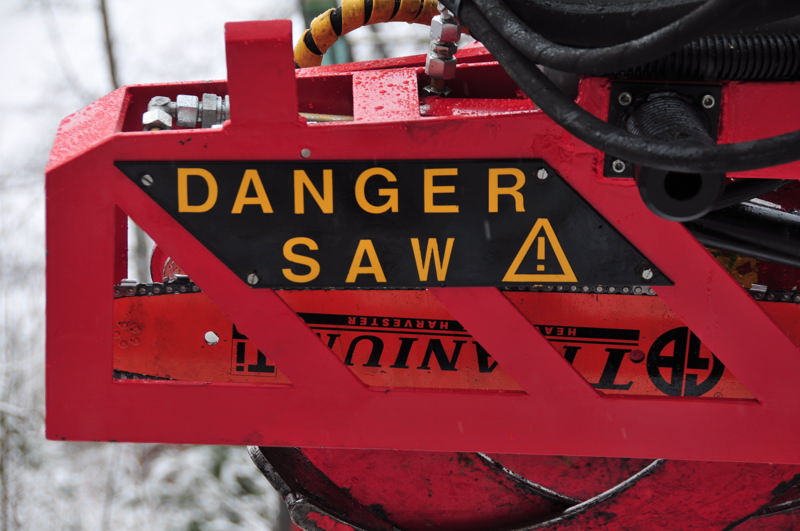

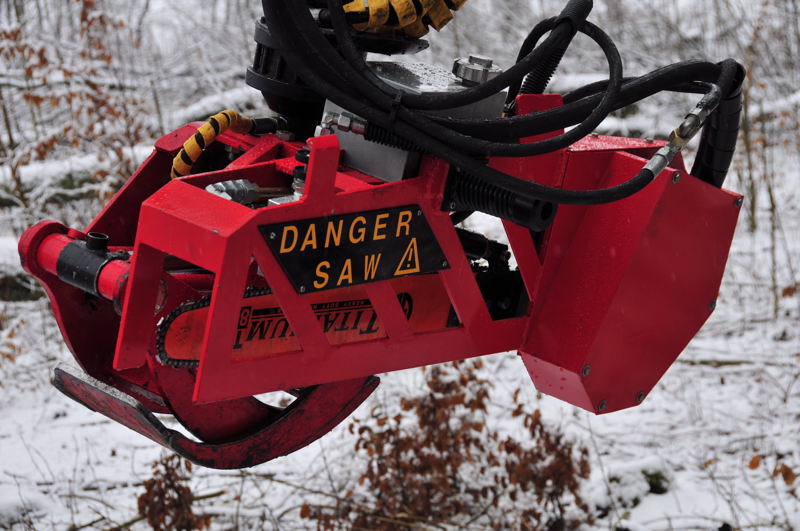

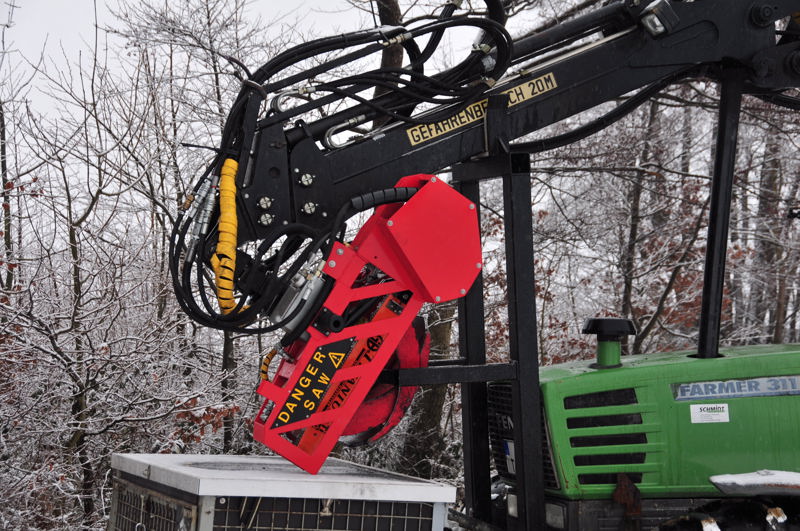

anbei ein paar Bilder von der fertig lackierten Säge.


Gruß Hackschnitzel







@3048 Die Brille war falsch montiert.

Sieht echt super aus.Veräst du uns,was der Umbau jetzt kokostet hat ? Über ein weiteres längeres Video würde ich mich auch freuen .

Mfg Lucas

Hallo Hackschnitzel,
ich kann 3048 nur zustimmen, hatte vor kurzem leider das selbe Problem. Es ist, wie du schon vermutest, die Brille falsch herum montiert.
Gruß Forsti

Wieso verbaut Ihr alle diese fummel Zahnradmotore?
Habe mir das Konzept von Dorntrec mal angeschaut, OMP Motor mit 32 ccm/U mit einem Zahnriemen aufs Kettenritzel! Übersetzungsverhälntnis ca. 1:8 macht bei 60L/min Öl 1875 U/min am Motor und 15000U/min am Antrieb des Kettenrads! Alles ohne Verluste gerechnet!
Kette sollte schon 28m/sec bringen! Problematisch find ich nur die Kettenschmierung!
Lecköl vom Motor würd zwar gehen, macht aber Probleme wenn am Gewässer geschnitten wird! Überall wird es dann "BLAU"
Hab auch über einen Drucktank nachgedacht, der mit 1 Bar Öldruck versorgt wird, muss mir nur noch eine Trennung beider Systeme überlegen, Ähnlich einem Ausdehnungsgefäs bei der Heizung um auch Biokettenöl verwenden zu können!
Habt ihr dazu Vorschläge???
Weiters Problem für mich sind zusätzliche Kabel, bzw. Leitungen am Rotator, sollte auch ohne gehen! Endlos Drehen soll möglich sein! Rotator mit 4 Durchlässen sind mir zu teuer!
Ein Holländer hat das geschafft, hat jemand diesen Kopf im Einsatz? http://www.gierkinkmt.nl/de
Alles ohne zusätzliche Leitungen oder Kabel, beste Lösung meiner Meinung nach!

Hallo Spenz,

für Deine Kettenschmierung könnte auch ein Zylindert funktionieren. Auf die Kolbenfläche beanschlagst den Staudruck / Lecköl vom Motor und auf die Ringseite machst Dein Kettenöl.

Wasn hast Du für einen Rotator?


Gruß Same A.

Könnte man nicht evtl. so etwas verwenden?

Denke ich habe etwas gefunden! Zylinder Idee hatte ich auch, muss aber ziemlich groß sein, um auch genug Öl zu haben (Speicher)
Ein Kolbenspeicher ist genau das richtige, muss nur noch eine leichte Ausführung finden, bzw. aus Rohr selber bauen!
http://www.dr-baus-gmbh.de/images/Kolbenspeicher.gif
Den kann ich mit Öl befüllen und mit dem Lecköl und einem DBV den Speicherdruck einstellen!
Eine Blende zur Kette einbauen und es sollte funktionieren!
Zum Rotator:

Momentan Kinshofer, 4,5 Tonnen
Greifer von Farma, OG 22

https://docs.google.com/leaf?id=0B4VhY6 ... zI3&sort=n

Zur Pumpe, Keine Kabel, gehen zur schnell kaputt!

Hab mal soetwas mit Stahlflex gebaut, Kabel war zum Stecken, das es jederzeit austauschbar ist!
