zeichne mir doch auch mal sowas als rundholzgreifer für´kran. vorallem die kinematik bzw umlenkung
naja zwei kleine und halt nen menge teiler dazwischen. dann gehts gleichmäßig zu.
mfg
Aktuelle Zeit: Do Nov 20, 2025 5:53
Hilfe zu Rückezange Eigenbau
Moderator: Falke
Re: Hilfe zu Rückezange Eigenbau
von Christoph1990 » Sa Okt 29, 2011 14:12
cooles teil!!
zeichne mir doch auch mal sowas als rundholzgreifer für´kran. vorallem die kinematik bzw umlenkung
naja zwei kleine und halt nen menge teiler dazwischen. dann gehts gleichmäßig zu.
mfg
zeichne mir doch auch mal sowas als rundholzgreifer für´kran. vorallem die kinematik bzw umlenkung
naja zwei kleine und halt nen menge teiler dazwischen. dann gehts gleichmäßig zu.
mfg
- Christoph1990
- Beiträge: 84
- Registriert: Fr Mär 05, 2010 13:32
Re: Hilfe zu Rückezange Eigenbau
von Markus K. » Sa Okt 29, 2011 18:09
Servus,
na, die 2. Lösung sieht doch sehr gut aus! Wenn du die mit zwei Zylindern betreiben willst, ist ein Mengenteiler Pflicht, damit die Schenkel gleichmässig schliessen oder du hast zwei verschiedene Zylinder gleichen Hubs, bei dem das Volumen der Stangenseite des einen Zylinder gleich dem Volumen der Bodenseite des 2. Zylinders ist. Die kannst dann ohne weiteres in Reihe schalten und brauchst keine weiteren Ventile/ Teiler.
Wenn du mit einen Zylinder baust, dann brauchst du auf jeden Fall noch die Ausgleichsstrebe zwischen den Schenkeln (siehst du an jeder Verladezange), damit die Zange gleichmässig schließt.
gruß
Markus
na, die 2. Lösung sieht doch sehr gut aus! Wenn du die mit zwei Zylindern betreiben willst, ist ein Mengenteiler Pflicht, damit die Schenkel gleichmässig schliessen oder du hast zwei verschiedene Zylinder gleichen Hubs, bei dem das Volumen der Stangenseite des einen Zylinder gleich dem Volumen der Bodenseite des 2. Zylinders ist. Die kannst dann ohne weiteres in Reihe schalten und brauchst keine weiteren Ventile/ Teiler.
Wenn du mit einen Zylinder baust, dann brauchst du auf jeden Fall noch die Ausgleichsstrebe zwischen den Schenkeln (siehst du an jeder Verladezange), damit die Zange gleichmässig schließt.
gruß
Markus
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Hilfe zu Rückezange Eigenbau
von Holzreißer » So Okt 30, 2011 8:12
Hätt die gleiche Zange zu verkaufen
- Holzreißer
- Beiträge: 103
- Registriert: Fr Jul 10, 2009 18:36
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » So Okt 30, 2011 10:10
Holzreißer hat geschrieben:Hätt die gleiche Zange zu verkaufen
Hallo
Was ist gleich?
Preis?
Da der Mengenteiler ein "Vermögen" kostet wirds wahrscheinlich der einzelne große Zylinder werden...
mfg
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Di Nov 01, 2011 16:41
Hallo Zusammen
Würd gerne Eure Meinung hören.
Habe die "Greifer" noch etwas verlängert.
Als Hauptschwenkarm dachte ich mir eine Lösung mit zwei 10mm gekannteten C-Profile zu machen.
Hat etwas mehr Verwindungssteifigkeit im Gegensatz zu einem Formrohr.
Bitte um Meinungen und Anregungen.
Würd gerne Eure Meinung hören.
Habe die "Greifer" noch etwas verlängert.
Als Hauptschwenkarm dachte ich mir eine Lösung mit zwei 10mm gekannteten C-Profile zu machen.
Hat etwas mehr Verwindungssteifigkeit im Gegensatz zu einem Formrohr.
Bitte um Meinungen und Anregungen.
- Dateianhänge
-

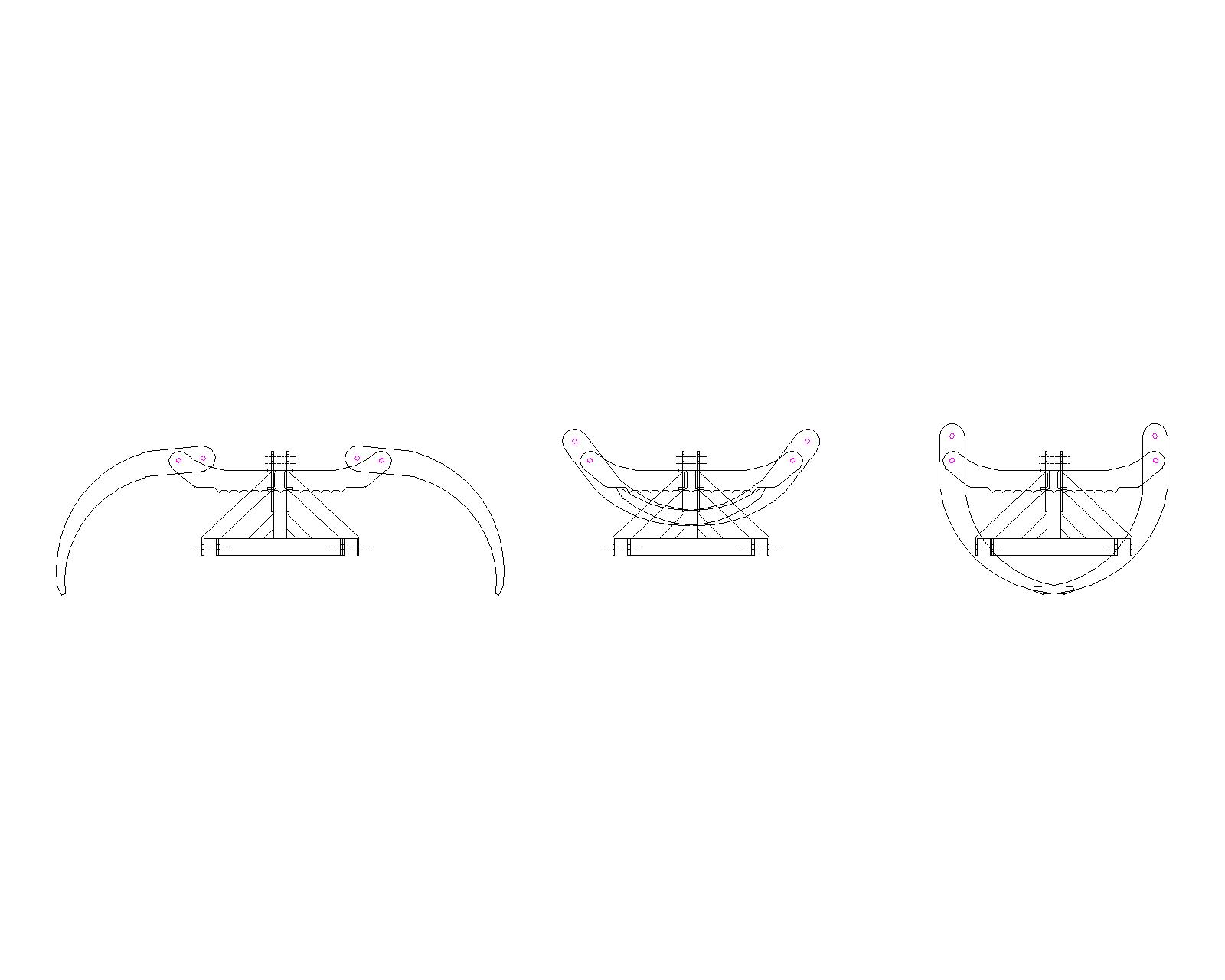

Rückezange_vers2-Model.jpg- (70.53 KiB) Noch nie heruntergeladen
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Di Nov 01, 2011 17:31
Noch ne Frage bezüglich der Länge des Schwenkarms.
Ich denke mal das der Abstand zwischen Dreehpunkt & Mitte der Greifer so bei 900mm liegen sollte, oder?
mfg
Ich denke mal das der Abstand zwischen Dreehpunkt & Mitte der Greifer so bei 900mm liegen sollte, oder?
mfg
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Fr Nov 04, 2011 7:24
Guten Morgen
Habe gestern die ersten gelaserten Teile und das andere Material bis auf die Greifarme geholt....
Hoch lebe der Laserschnitt sag ich mal....
Bilder folgen
Habe gestern die ersten gelaserten Teile und das andere Material bis auf die Greifarme geholt....
Hoch lebe der Laserschnitt sag ich mal....
Bilder folgen
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von Markus K. » Fr Nov 04, 2011 23:33
schaut doch bis jetzt gut aus! Bin ich mal auf die Schenkel gespannt.
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Fr Nov 11, 2011 19:00
Hallo
Die Zange mach ich erst ganz am Schluß...
Ein paar Bilder...
Der alte "Heu-Ballenspitz" wird verstärkt und als Anbaubock verwendet.
Der Schwenkarm wird doch als 2 parallele 80/80/5 Formrohren mit Versteifungen ausgeführt. Das hällt.
Uploaded with ImageShack.us
Die Zange mach ich erst ganz am Schluß...
Ein paar Bilder...
Der alte "Heu-Ballenspitz" wird verstärkt und als Anbaubock verwendet.
Der Schwenkarm wird doch als 2 parallele 80/80/5 Formrohren mit Versteifungen ausgeführt. Das hällt.
Uploaded with ImageShack.us
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von MF Atze » Mi Jul 25, 2012 8:49
Bin über Deinen Sägefred hierauf gestolpert.
Gibt es Bilder von der fertigen Zange? Oder wie ist der Stand?
Grüße aus Unterfranken
Gibt es Bilder von der fertigen Zange? Oder wie ist der Stand?
Grüße aus Unterfranken
Das Wichtigste ist, nicht dumm zu sterben. Der Rest ergibt sich von alleine.
- MF Atze
- Beiträge: 1081
- Registriert: Di Jul 19, 2011 7:10
- Wohnort: Unterfranken
Re: Hilfe zu Rückezange Eigenbau
von peppo » Mi Jul 25, 2012 10:32
Markus K. hat geschrieben:Servus,
na, die 2. Lösung sieht doch sehr gut aus! Wenn du die mit zwei Zylindern betreiben willst, ist ein Mengenteiler Pflicht, damit die Schenkel gleichmässig schliessen oder du hast zwei verschiedene Zylinder gleichen Hubs, bei dem das Volumen der Stangenseite des einen Zylinder gleich dem Volumen der Bodenseite des 2. Zylinders ist. Die kannst dann ohne weiteres in Reihe schalten und brauchst keine weiteren Ventile/ Teiler.
Wenn du mit einen Zylinder baust, dann brauchst du auf jeden Fall noch die Ausgleichsstrebe zwischen den Schenkeln (siehst du an jeder Verladezange), damit die Zange gleichmässig schließt.
gruß
Markus
Hallo
Und mit welchem Ventil bekommst du dann das Öl in die Verbindung zwischen Boden und Stangenseite der beiden Zylinder ? Ich kann mir das im Moment nicht vorstellen, würde aber für dieses Problem eine Lösung suchen für unsere Schubstangenentmistung (welche aus drei gleichen Zylindern besteht, welche derzeit parallel geschaltet sind) um diese so zu beschleunigen...
sg
Sebastian
Sebastian
Es ist nicht meine Schuld das die Welt so ist wie sie ist. Es ist nur meine Schuld wenn sie so bleibt.
- peppo
- Beiträge: 452
- Registriert: Sa Dez 09, 2006 17:28
Re: Hilfe zu Rückezange Eigenbau
von Porky1000 » Mi Jul 25, 2012 19:24
Jetzt sieht esviel besser aus. ich würde auch 2 quadrahtrohe 80 x80 nehmen wenn du die noch ein wenig verstärkst passiert damit nichts. Hast du wohl ne neue skizze mit neuen maßen nach der veränderung(längere Arme und so) des greifers. die maße würden mich auch sehr interessieren. An was für ein Zylinder hast du eig gedacht ( größe, schließkraft)???????
gruß
gruß
- Porky1000
- Beiträge: 187
- Registriert: Sa Dez 24, 2011 1:16
- Wohnort: Sauerland
Re: Hilfe zu Rückezange Eigenbau
von grandma » Do Jul 26, 2012 8:31
Hallo,
das sieht sehr gut aus was du dir da baust. Ich habe mich nur gefragt wie du die Schmierung der Drehpunkte machst. Hast du Schmiernippel vorgesehen oder kommen in die 34er Bohrungen noch Rotguss oder Messing Buchsen?
Weil auf Dauer im Betrieb frisst sonst Eisen auf Eisen.
Oder?
Gruß grandma
das sieht sehr gut aus was du dir da baust. Ich habe mich nur gefragt wie du die Schmierung der Drehpunkte machst. Hast du Schmiernippel vorgesehen oder kommen in die 34er Bohrungen noch Rotguss oder Messing Buchsen?
Weil auf Dauer im Betrieb frisst sonst Eisen auf Eisen.
Oder?
Gruß grandma
John Deere 6400
Schuitemaker DKW 5700
Dolmar 133 super mit 63er Garnitur
Stihl MS 261 mit 38er Garnitur
Stihl MS193 T mit 30er Garnitur
Schuitemaker DKW 5700
Dolmar 133 super mit 63er Garnitur
Stihl MS 261 mit 38er Garnitur
Stihl MS193 T mit 30er Garnitur
- grandma
- Beiträge: 270
- Registriert: Mo Apr 04, 2011 10:54
- Wohnort: NRW, Münsterland
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Do Jul 26, 2012 9:16
Hallo
Ich habe an allen Drehpunkten Schmiernippel eingebaut.
mfg
Ich habe an allen Drehpunkten Schmiernippel eingebaut.
mfg
- ruthar_m
