@hobbybastler25
dein Modell sieht gut aus !
mit was wurde das gemacht ? SoldiWorks ?
Machst du so metallbau beruflich oder so ?
Aktuelle Zeit: Do Nov 20, 2025 5:50
Hilfe zu Rückezange Eigenbau
Moderator: Falke
Re: Hilfe zu Rückezange Eigenbau
von Falke » Sa Sep 01, 2012 11:19
@Schosi
Ein Blick in das Profil von hobbybastler25 hätte genügt !
SoldiWorks
A.
Ein Blick in das Profil von hobbybastler25 hätte genügt !
SoldiWorks
A.
-
Falke - Moderator
- Beiträge: 25815
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: Hilfe zu Rückezange Eigenbau
von WaldbauerSchosi » Sa Sep 01, 2012 11:25
Ups ... da steht´s ja:
MBI
Danke.
MBI
Danke.
- WaldbauerSchosi
Re: Hilfe zu Rückezange Eigenbau
von hobbybastler25 » Sa Sep 01, 2012 14:16
@Falke
Ja Steyr 545 ist super!(wird nächsten Sommer komplett neu lackiert)
So große Lasten werde ich mit dem 545er nicht transportieren können
Darum habe ich die Zange mit 250kg Eigengewicht ausgeführt!
Die Zange kostet mir jetzt ca 1000€ wenn ich Zeit und Material rechne!
Die schwenkbare Ausführung wird etwas teurer kommen (zusätzlicher hyd. Zylinder,usw...)
@ WaldbauerSchosi
Das Model am Bild ist nicht das aktuelle! (vllt stelle ich mal eine 3D pdf online)
Habe alles mit Creo Modeling modelliert!
Ja ich bin Konstrukteur Maschinenbau!
Ja Steyr 545 ist super!(wird nächsten Sommer komplett neu lackiert)
So große Lasten werde ich mit dem 545er nicht transportieren können
Darum habe ich die Zange mit 250kg Eigengewicht ausgeführt!
Die Zange kostet mir jetzt ca 1000€ wenn ich Zeit und Material rechne!
Die schwenkbare Ausführung wird etwas teurer kommen (zusätzlicher hyd. Zylinder,usw...)
@ WaldbauerSchosi
Das Model am Bild ist nicht das aktuelle! (vllt stelle ich mal eine 3D pdf online)
Habe alles mit Creo Modeling modelliert!
Ja ich bin Konstrukteur Maschinenbau!
- hobbybastler25
- Beiträge: 6
- Registriert: Fr Feb 17, 2012 20:35
- Wohnort: Oberösterreich
Re: Hilfe zu Rückezange Eigenbau
von Wildmaverik » So Sep 09, 2012 12:52
@hobbybastler
[So große Lasten werde ich mit dem 545er nicht transportieren können
Darum habe ich die Zange mit 250kg Eigengewicht ausgeführt!
Die Zange kostet mir jetzt ca 1000€ wenn ich Zeit und Material rechne!
Die schwenkbare Ausführung wird etwas teurer kommen (zusätzlicher hyd. Zylinder,usw...)]
Kein Problem. Gelenk macht nicht viel Gewicht und zur Stabilisierung links und rechts 2 Garagentorfedern zur Zentrierung auf vorspannung einbauen. Anschläge zur Wegbegrenzung nicht vergessen. So kannst du ca 40-50° Schwenkbereich realisieren. Mehrgewicht vlt. 20kg.
MfG
Wildmaverik
[So große Lasten werde ich mit dem 545er nicht transportieren können
Darum habe ich die Zange mit 250kg Eigengewicht ausgeführt!
Die Zange kostet mir jetzt ca 1000€ wenn ich Zeit und Material rechne!
Die schwenkbare Ausführung wird etwas teurer kommen (zusätzlicher hyd. Zylinder,usw...)]
Kein Problem. Gelenk macht nicht viel Gewicht und zur Stabilisierung links und rechts 2 Garagentorfedern zur Zentrierung auf vorspannung einbauen. Anschläge zur Wegbegrenzung nicht vergessen. So kannst du ca 40-50° Schwenkbereich realisieren. Mehrgewicht vlt. 20kg.
MfG
Wildmaverik
Grüße vom Teutoburger Wald
Wildmaverik
Porsche Diesel Super F309
Renault 551-4
IHC 744AS
Eigenbauradlader
Wehrhahn HL500 Lader
Wildmaverik
Porsche Diesel Super F309
Renault 551-4
IHC 744AS
Eigenbauradlader
Wehrhahn HL500 Lader
-
Wildmaverik - Beiträge: 79
- Registriert: Di Jan 06, 2009 0:26
- Wohnort: Glandorf
Re: Hilfe zu Rückezange Eigenbau
von hobbybastler25 » So Okt 07, 2012 18:03

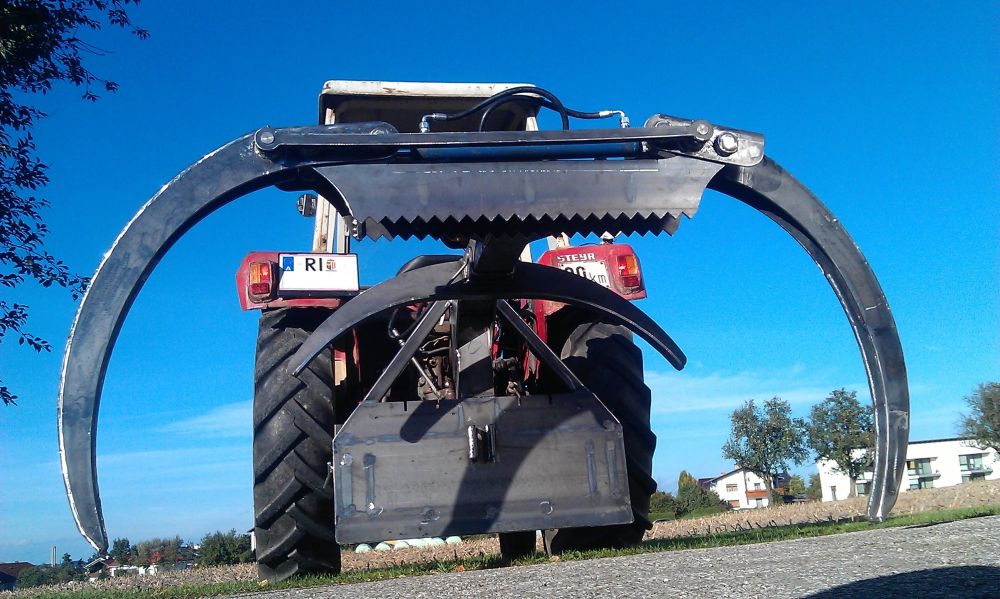

So der erste Prototyp ist fertig!
Mal kurz ein Bild!
Mal kurz ein Bild!
- Dateianhänge
-
IMAG0157.jpg- (223.22 KiB) Noch nie heruntergeladen
- hobbybastler25
- Beiträge: 6
- Registriert: Fr Feb 17, 2012 20:35
- Wohnort: Oberösterreich
Re: Hilfe zu Rückezange Eigenbau
von Falke » So Okt 07, 2012 18:32
Schaut doch gut aus . Gefällt mir !
Gruß
Adi
Gruß
Adi
-
Falke - Moderator
- Beiträge: 25815
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: Hilfe zu Rückezange Eigenbau
von WaldbauerSchosi » So Okt 07, 2012 19:06
Sieht wirklich gut aus.
hast du evtl. noch weitere Bilder oder zumindest eines von der Heckansicht?
hast du evtl. noch weitere Bilder oder zumindest eines von der Heckansicht?
- WaldbauerSchosi
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » Mo Okt 08, 2012 5:23
hobbybastler25 hat geschrieben:So der erste Prototyp ist fertig!
Mal kurz ein Bild!
Hallo
Sieht ja schon gut aus.
Du wirst allerdings ohne Schwenken keine einzige Kurve kriegen...
Wenn meine nicht durch die Schwimmstellung schwenkbar wäre, ginge es nur geradeaus.
Hab das an einem dw-Steuergerät ohne Schwimmstellung probiert.
mfg
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von hobbybastler25 » Mo Okt 08, 2012 17:58
Ja ich werde noch mehrere Bilder vom Einsatz der Zange hochladen!
@ ruthar m ich habe die Zange bereits einen Tag probiert und war sehr zufrieden mit dieser Ausführung!
Eine schwenkbare Version ist bereits konstruiert
´
@ ruthar m ich habe die Zange bereits einen Tag probiert und war sehr zufrieden mit dieser Ausführung!
Eine schwenkbare Version ist bereits konstruiert
´
- hobbybastler25
- Beiträge: 6
- Registriert: Fr Feb 17, 2012 20:35
- Wohnort: Oberösterreich
Re: Hilfe zu Rückezange Eigenbau
von hobbybastler25 » So Okt 14, 2012 10:06

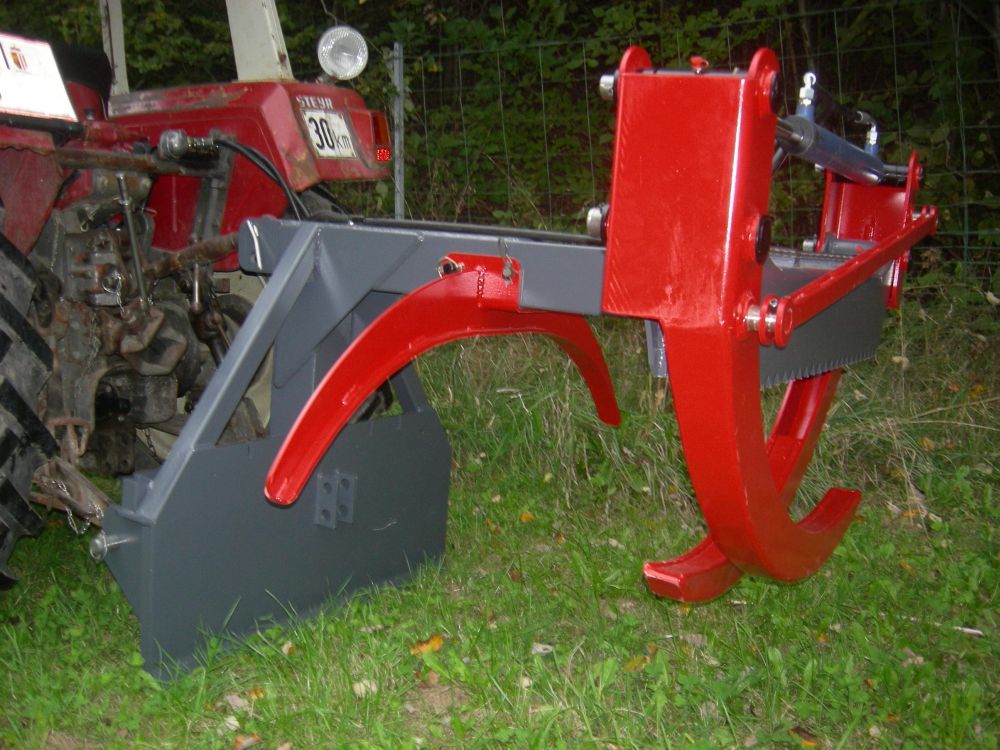

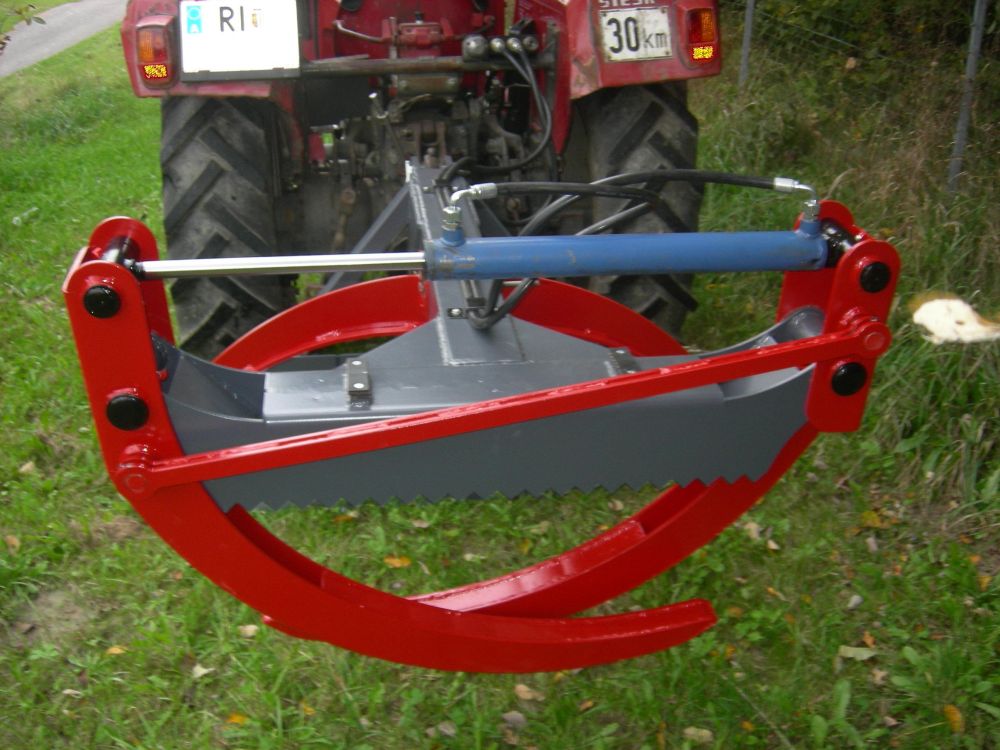

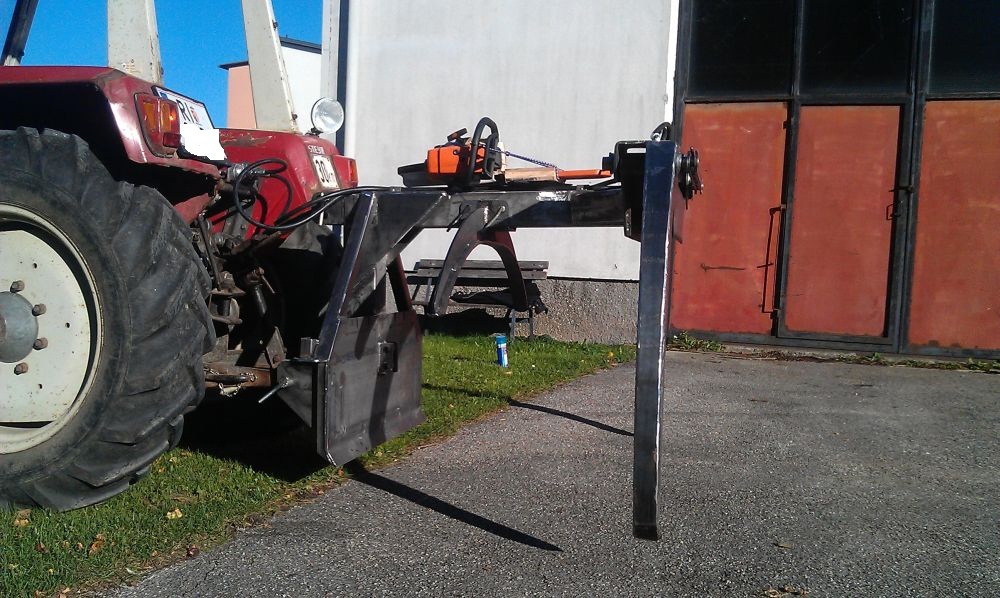

So jetzt endlich Bilder der fertigen Zange!
- Dateianhänge
-
- IMAG0160.jpg
- (119.88 KiB) Noch nie heruntergeladen
-
- DSCN4632.JPG
- (121.86 KiB) Noch nie heruntergeladen
-
- DSCN4631.JPG
- (124.78 KiB) Noch nie heruntergeladen
-
- DSCN4629.JPG
- (141.34 KiB) Noch nie heruntergeladen
- hobbybastler25
- Beiträge: 6
- Registriert: Fr Feb 17, 2012 20:35
- Wohnort: Oberösterreich
Re: Hilfe zu Rückezange Eigenbau
von Falke » So Okt 14, 2012 13:07
Schöne Bilder, schöne Zange, hobbybastler25 !
Den roten und den grauen Lack könntest du auch für die Behübschung des Steyr Plus nehmen (obwohl nicht ganz der Original-Farbton ....) .
Dann wäre alles wie aus einem Guß ...
Gruß
Adi
Den roten und den grauen Lack könntest du auch für die Behübschung des Steyr Plus nehmen (obwohl nicht ganz der Original-Farbton ....) .
Dann wäre alles wie aus einem Guß ...
Gruß
Adi
-
Falke - Moderator
- Beiträge: 25815
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: Hilfe zu Rückezange Eigenbau
von ruthar_m » So Okt 14, 2012 16:13
hobbybastler25 hat geschrieben:So jetzt endlich Bilder der fertigen Zange!
Hallo
Sieht sehr gut aus.
Nur ohne schwenken wäre es für mich nicht zu gebrauchen.
mfg
- ruthar_m
Re: Hilfe zu Rückezange Eigenbau
von Porky1000 » Sa Feb 23, 2013 20:20
@ruthar_m
eine frage habe ich zur deiner Rückezange
musst du die Zange in Kurvenfahrten schwenken oder hast du das steuergerät auf Schwimmstellung und die Zange schwenkt in kurven von selbst
gruß
eine frage habe ich zur deiner Rückezange
musst du die Zange in Kurvenfahrten schwenken oder hast du das steuergerät auf Schwimmstellung und die Zange schwenkt in kurven von selbst
gruß
- Porky1000
- Beiträge: 187
- Registriert: Sa Dez 24, 2011 1:16
- Wohnort: Sauerland
Re: Hilfe zu Rückezange Eigenbau
von Tatanka » Sa Feb 23, 2013 23:18
Ich denke mal, er packt sich vorne 1t drauf und hebt hinten alles in die Luft.
Oder die Stämmchen sind nur alle max 3m lang.
Oder die Stämmchen sind nur alle max 3m lang.
- Tatanka
- Beiträge: 307
- Registriert: So Dez 20, 2009 16:44
