Re: hydraulischer Holzspalter
von eifelwurm » Fr Sep 10, 2010 21:13
Darum heist es bei uns: Was sich lange wehrt wird Endlich gut!!!
mfg eifelwurm
- eifelwurm
- Beiträge: 262
- Registriert: So Apr 13, 2008 14:35
- Wohnort: Eifel
Re: hydraulischer Holzspalter
von jon » Sa Sep 11, 2010 8:43
@sebastian,
wie dick ist denn das material das den zyl. hält,
das untere und die 2 seitlichen die am profil verschweißt sind??
ist die pumpe neu o. gebraucht?
wie dick ist denn das material das den zyl. hält,
das untere und die 2 seitlichen die am profil verschweißt sind??
ist die pumpe neu o. gebraucht?
- jon
- Beiträge: 48
- Registriert: Fr Jun 19, 2009 8:10
Re: hydraulischer Holzspalter
von Falke » So Sep 12, 2010 9:32
Hallo Sebastian,
wie hast du das Ding für den Fototermin vor das Blumenfenster gezerrt ? Das müsste ja schon gut 150 kg wiegen ...
Und sind die Hydraulikleitungen bei oben fixiertem Zylinder nicht etwas kurz ?
Gruß
Adi
wie hast du das Ding für den Fototermin vor das Blumenfenster gezerrt ? Das müsste ja schon gut 150 kg wiegen ...
Und sind die Hydraulikleitungen bei oben fixiertem Zylinder nicht etwas kurz ?
Gruß
Adi
-
Falke - Moderator
- Beiträge: 25815
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: hydraulischer Holzspalter
von jon » So Sep 12, 2010 16:51
SebastianF. hat geschrieben:Hier noch ein Bild wo der Zylinder in Arbeitsposition ist. Meiner Meinung nach sind die Schläuche genau richtig so. Ich hätte oben nur ein 90° Anschluss haben müssen... Egaaaaaal
.....
dann haste wahrscheinlich probleme in ruheposition,passt schon.
sieht doch schon mal super aus.
hast du an die orig. kopfplatte noch ein stück flacheisen angeschweißt ??
ich hatte mir den zyl. mal im shop angeschaut,da sah die platte irgendwie anders aus
an welche oberfläche haste denn gedacht,farbe o. evtl. verzinken lassen.?
- jon
- Beiträge: 48
- Registriert: Fr Jun 19, 2009 8:10
Re: hydraulischer Holzspalter
von joshy » Di Sep 14, 2010 20:01
Hallo
erst einmal fetten Respekt an das forum
ich bin seit graumer zeit stiller mitleser diesen forums
und selber damit beschäftigt einen Holzspalter zu bauen (hab glaube ich jeden bericht im Internet über eigenbau spalter gelesen)
(werde "wenn ich es mal kapiert habe wie es geht bilder von meinem hier reinstellen")
momentan bin ich dabei die Hydraulik anzuschliessen
und da eröffnen sich für mich ein paar fragen
auf dem Ventil das ich habe sind auf den anschlusseite buchstaben eingestanzt
R P und B A
irgend wo fehlt mir das T
kann mir einer helfen
Danke für eure hilfe

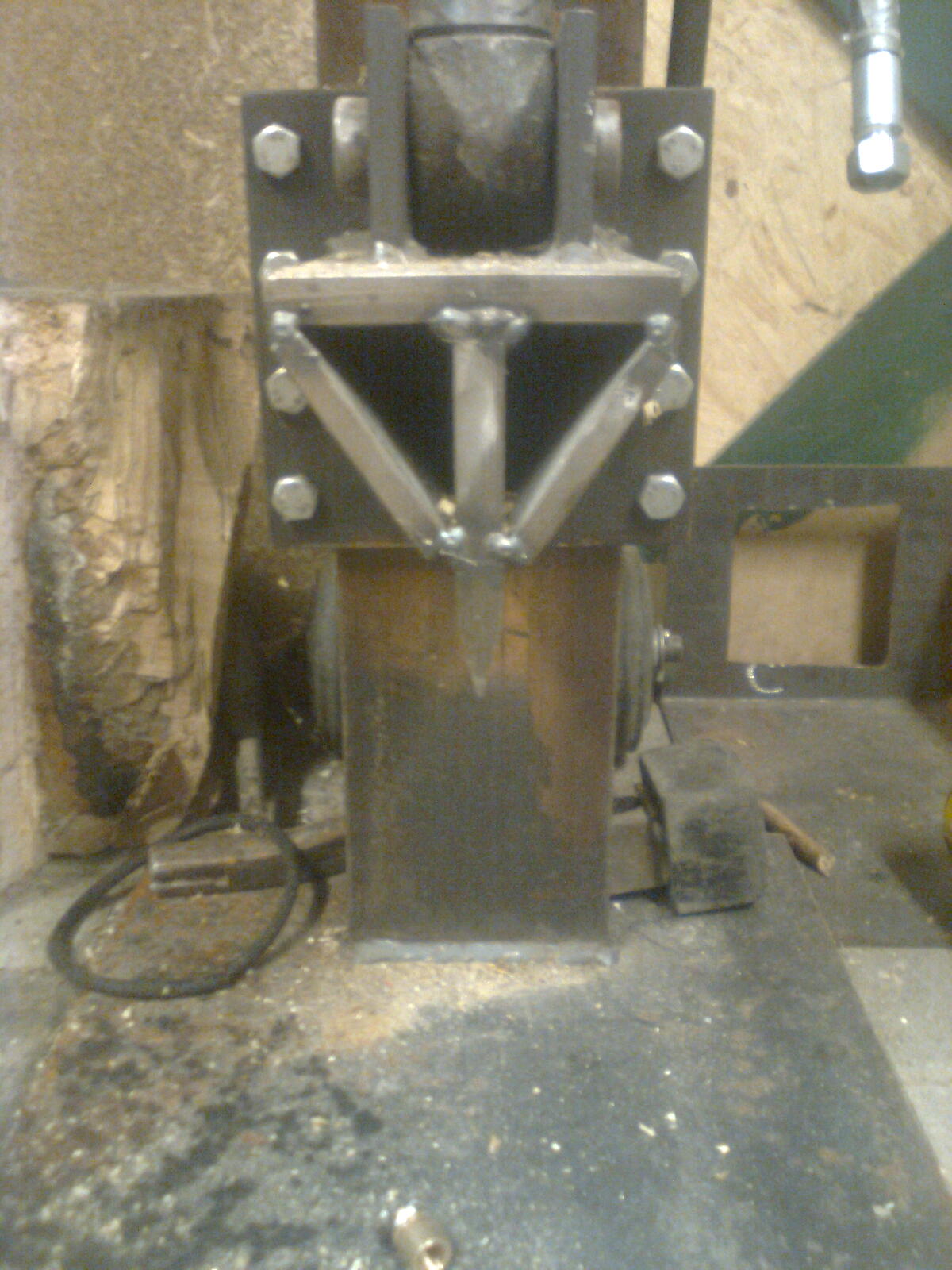

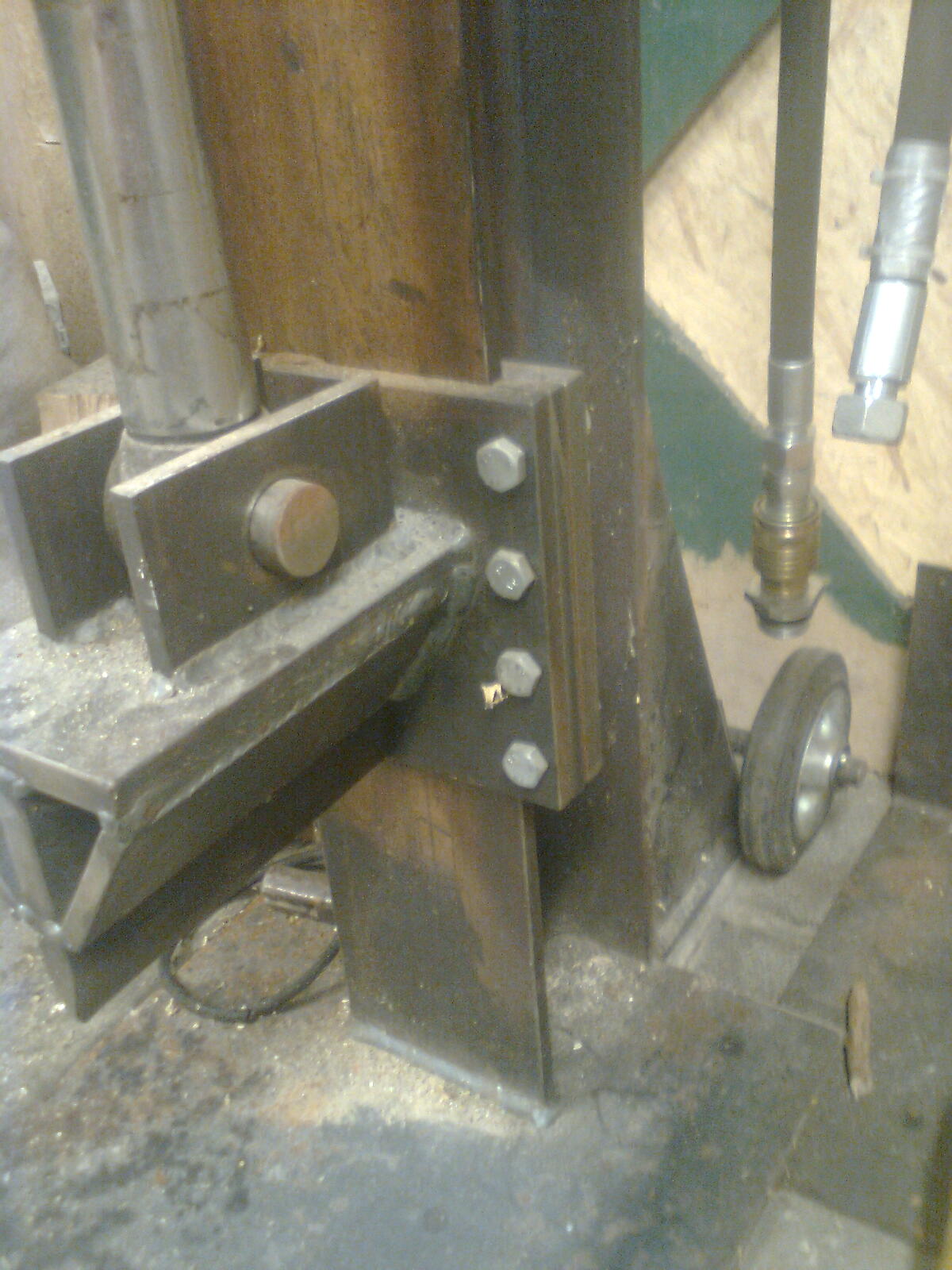

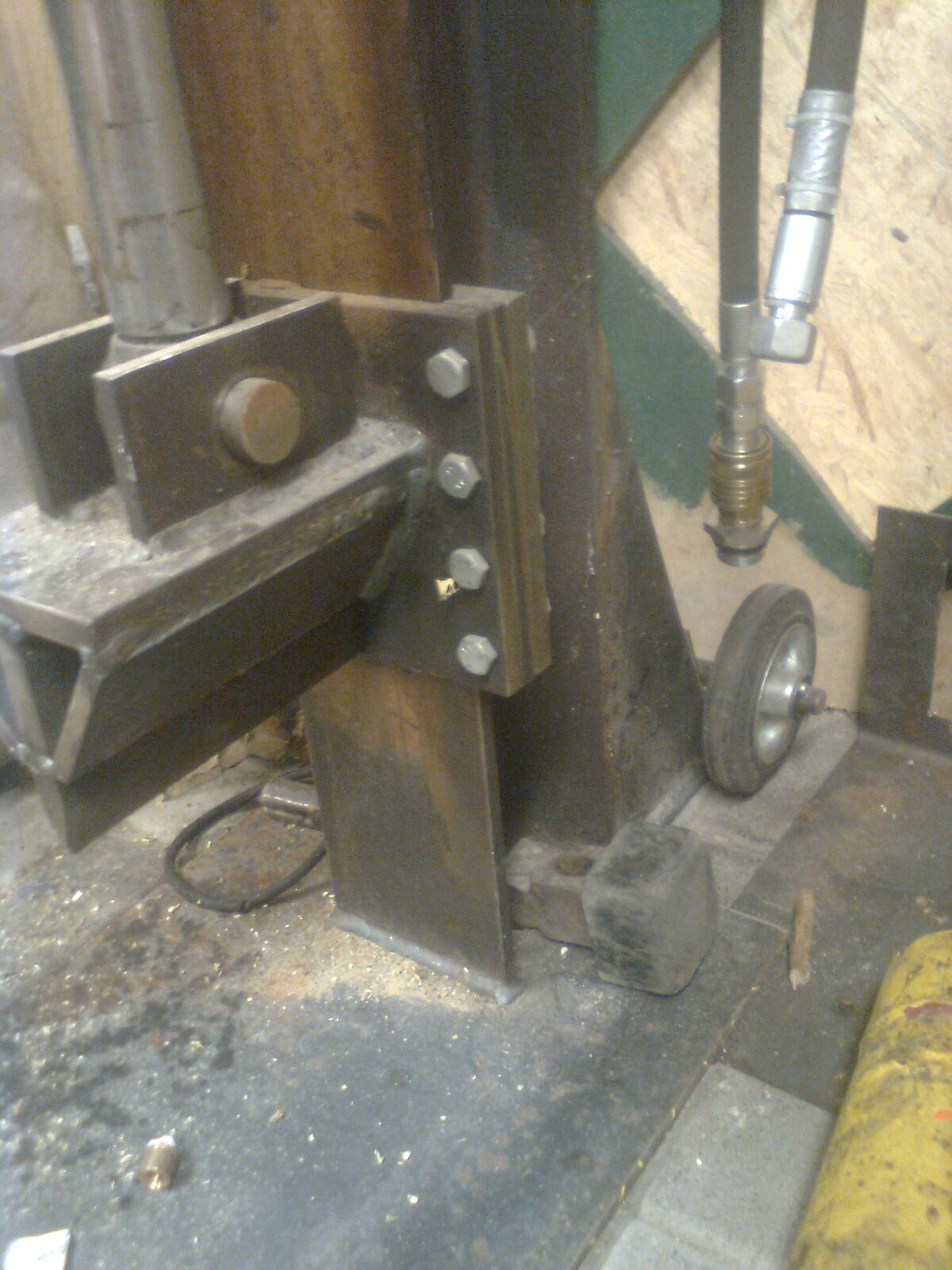

(habs doch noch mit den bildern hinbekommen)
werde noch mal bessere mit der kamera machen
die von dem handy sind nicht so besonders
erst einmal fetten Respekt an das forum
ich bin seit graumer zeit stiller mitleser diesen forums
und selber damit beschäftigt einen Holzspalter zu bauen (hab glaube ich jeden bericht im Internet über eigenbau spalter gelesen)
(werde "wenn ich es mal kapiert habe wie es geht bilder von meinem hier reinstellen")
momentan bin ich dabei die Hydraulik anzuschliessen
und da eröffnen sich für mich ein paar fragen
auf dem Ventil das ich habe sind auf den anschlusseite buchstaben eingestanzt
R P und B A
irgend wo fehlt mir das T
kann mir einer helfen
Danke für eure hilfe
(habs doch noch mit den bildern hinbekommen)
werde noch mal bessere mit der kamera machen
die von dem handy sind nicht so besonders
- Dateianhänge
-
Bild0087.jpg- (230.4 KiB) Noch nie heruntergeladen
-
- Bild0089.jpg
- (233.49 KiB) Noch nie heruntergeladen
-
- Bild0086.jpg
- (230.12 KiB) Noch nie heruntergeladen
-
- Bild0085.jpg
- (231.55 KiB) Noch nie heruntergeladen
Zuletzt geändert von joshy am Di Sep 14, 2010 20:20, insgesamt 2-mal geändert.
- joshy
- Beiträge: 9
- Registriert: Di Sep 14, 2010 19:15
Re: hydraulischer Holzspalter
von zupi » Di Sep 14, 2010 20:16
Hallo Joshy,
willkommen im Forum. Bilder sind natürlich immer erwünscht!!
das R auf dem Steuergerät sollte für Rücklauf stehen und ist somit der Anschluß, welcher an den Tank kommt.
P ist die Druckleistung und A/B die Anschlüsse für den Zylinder.
@ Sebastian:
schaut gut aus dein Spalter, aber ich verstehe nicht warum viele so eine dicke Stahlplatte als Fuß nehmen. Habe das so schön öfters bei Eigenbauten gesehen. Bei unserem Spalter (Mr. Paldu/Posch) ist einfach eine Platte (ca 8mm geschätzt) genommen worden, welche an den Kanten rundrum abgewinkelt ist. Sollte deutlich leichter sein und ist dürfte genauso Stabil sein.
Gruß Zupi
willkommen im Forum. Bilder sind natürlich immer erwünscht!!
das R auf dem Steuergerät sollte für Rücklauf stehen und ist somit der Anschluß, welcher an den Tank kommt.
P ist die Druckleistung und A/B die Anschlüsse für den Zylinder.
@ Sebastian:
schaut gut aus dein Spalter, aber ich verstehe nicht warum viele so eine dicke Stahlplatte als Fuß nehmen. Habe das so schön öfters bei Eigenbauten gesehen. Bei unserem Spalter (Mr. Paldu/Posch) ist einfach eine Platte (ca 8mm geschätzt) genommen worden, welche an den Kanten rundrum abgewinkelt ist. Sollte deutlich leichter sein und ist dürfte genauso Stabil sein.
Gruß Zupi
-
zupi - Beiträge: 645
- Registriert: So Apr 06, 2008 20:29
- Wohnort: 51580 Reichshof
Re: hydraulischer Holzspalter
von Markus K. » Di Sep 14, 2010 21:16
Servus Joshy,
Der Unterschied zwischen einer T(ank)-Leitung und einer R(ücklaufleitung)-Leitung ist ein Filter. Während eine Rücklaufleitung einen Filter hat (haben darf) und somit einige Bar Druck darin herrschen, besitzt eine Tankleitung keinen Filter. Hier strömt das Öl ungehindert in den Tank zurück. Somit so gut wie kein Gegendruck bei Lecköl oder vorgesteuerten Niederdruckanwendungen.
gruß
Markus
Der Unterschied zwischen einer T(ank)-Leitung und einer R(ücklaufleitung)-Leitung ist ein Filter. Während eine Rücklaufleitung einen Filter hat (haben darf) und somit einige Bar Druck darin herrschen, besitzt eine Tankleitung keinen Filter. Hier strömt das Öl ungehindert in den Tank zurück. Somit so gut wie kein Gegendruck bei Lecköl oder vorgesteuerten Niederdruckanwendungen.
gruß
Markus
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: hydraulischer Holzspalter
von Falke » Di Sep 14, 2010 21:42
@joshy
Fährt die Spitze deines Spaltkeils bis ganz hinunter zur Bodenplatte ?
Ich kann jedenfalls keinen mechanischen Anschlag erkennen, der das verhindern würde ...
Kommerzielle Holzspalter fahren alle nur bis max. 4...5 cm an die Bodenplatte heran -
aus Sicherheitsgründen : es könnte ja ein Fuß zwischen Spaltkeil und Bodenplatte sein !
@SebastianF.
hast du das bei deiner Konstruktion berücksichtigt ?
Gruß
Adi
Fährt die Spitze deines Spaltkeils bis ganz hinunter zur Bodenplatte ?
Ich kann jedenfalls keinen mechanischen Anschlag erkennen, der das verhindern würde ...
Kommerzielle Holzspalter fahren alle nur bis max. 4...5 cm an die Bodenplatte heran -
aus Sicherheitsgründen : es könnte ja ein Fuß zwischen Spaltkeil und Bodenplatte sein !
@SebastianF.
hast du das bei deiner Konstruktion berücksichtigt ?
Gruß
Adi
-
Falke - Moderator
- Beiträge: 25815
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: hydraulischer Holzspalter
von joshy » Mi Sep 15, 2010 6:23
Hallo
Danke für eure Antworten
@Falke
der Spaltkeil fährt bis ca. 5 cm vor der Bodenplatte aus (sicher ist sicher )
gruss und danke
Danke für eure Antworten
@Falke
der Spaltkeil fährt bis ca. 5 cm vor der Bodenplatte aus (sicher ist sicher )
gruss und danke
- joshy
- Beiträge: 9
- Registriert: Di Sep 14, 2010 19:15
Re: hydraulischer Holzspalter
von zupi » Mi Sep 15, 2010 14:03
Hallo,
na da hab ich auch wieder was gelernt. Der Unterschied zwischen Tank- und Rücklaufleitung war mir so auch nicht bekannt.
@Sebastian: Wenn du mit dicken Bodenplatte den Schwerpunkt nach unten drücken möchtest macht das natürlich schon Sinn. Ich war jetzt vom Gesamtgewicht ausgegangen, welches du ja dann auch über die Räder wohl schieben/ziehen möchtest.
Bezüglich der Räder knn ich dir nur ratenn die möglichst weit auseinander zu setzten( große Spurweite) und am besten größere zu verwenden.
Wir haben für unserem Spalter einen externen E-Motor (7,5kW) mit Hydraulikpumpe auf eine Sackkarre montiert.
Das Ganze wiegt schätzungsweise so um die 100-120kg und lässt sich aufgrund der Räder(ebenfalls 260mm) schon eher bescheiden über den Holzplatz fahren.
Gruß Zupi
na da hab ich auch wieder was gelernt. Der Unterschied zwischen Tank- und Rücklaufleitung war mir so auch nicht bekannt.
@Sebastian: Wenn du mit dicken Bodenplatte den Schwerpunkt nach unten drücken möchtest macht das natürlich schon Sinn. Ich war jetzt vom Gesamtgewicht ausgegangen, welches du ja dann auch über die Räder wohl schieben/ziehen möchtest.
Bezüglich der Räder knn ich dir nur ratenn die möglichst weit auseinander zu setzten( große Spurweite) und am besten größere zu verwenden.
Wir haben für unserem Spalter einen externen E-Motor (7,5kW) mit Hydraulikpumpe auf eine Sackkarre montiert.
Das Ganze wiegt schätzungsweise so um die 100-120kg und lässt sich aufgrund der Räder(ebenfalls 260mm) schon eher bescheiden über den Holzplatz fahren.
Gruß Zupi
-
zupi - Beiträge: 645
- Registriert: So Apr 06, 2008 20:29
- Wohnort: 51580 Reichshof
Re: hydraulischer Holzspalter
von jon » Sa Sep 18, 2010 7:34
Falke hat geschrieben:@joshy
Fährt die Spitze deines Spaltkeils bis ganz hinunter zur Bodenplatte ?
Ich kann jedenfalls keinen mechanischen Anschlag erkennen, der das verhindern würde ...
Kommerzielle Holzspalter fahren alle nur bis max. 4...5 cm an die Bodenplatte heran -
aus Sicherheitsgründen : es könnte ja ein Fuß zwischen Spaltkeil und Bodenplatte sein !
@SebastianF.
hast du das bei deiner Konstruktion berücksichtigt ?
Gruß
Adi
@Adi,
sorry, aber was ist wenn er einen kurzholztisch einmal anbauen o. mit arbeiten sollte?.
es ist dann zwar nicht der fuß in gefahr,vielmehr die finger .
die wachsen zwar auch nicht nach,sind aber meiner meinung schwerer zu ersetzen.
wie machen denn posch binderberger o.vogesenblitz das mit der abschaltung??
- jon
- Beiträge: 48
- Registriert: Fr Jun 19, 2009 8:10
Re: hydraulischer Holzspalter
von jon » Sa Sep 18, 2010 12:48
hallo Sebastian,
wie lang ist dein kastenprofil insgesammt??
wie lang ist dein kastenprofil insgesammt??
- jon
- Beiträge: 48
- Registriert: Fr Jun 19, 2009 8:10
Re: hydraulischer Holzspalter
von joshy » So Sep 19, 2010 11:50
]Servus Joshy,
Der Unterschied zwischen einer T(ank)-Leitung und einer R(ücklaufleitung)-Leitung ist ein Filter. Während eine Rücklaufleitung einen Filter hat (haben darf) und somit einige Bar Druck darin herrschen, besitzt eine Tankleitung keinen Filter. Hier strömt das Öl ungehindert in den Tank zurück. Somit so gut wie kein Gegendruck bei Lecköl oder vorgesteuerten Niederdruckanwendungen.
gruß
Markus[/quote]
@ Markus K
muss ich denn in der Rücklaufleitung unbedingt einen Filter einsetzen
oder kann ich diesen auch weglassen und habe dann eine" T-leitung "
baulich gesehen müsste doch dem aggregat das egal sein oder
gruss joshy
Der Unterschied zwischen einer T(ank)-Leitung und einer R(ücklaufleitung)-Leitung ist ein Filter. Während eine Rücklaufleitung einen Filter hat (haben darf) und somit einige Bar Druck darin herrschen, besitzt eine Tankleitung keinen Filter. Hier strömt das Öl ungehindert in den Tank zurück. Somit so gut wie kein Gegendruck bei Lecköl oder vorgesteuerten Niederdruckanwendungen.
gruß
Markus[/quote]
@ Markus K
muss ich denn in der Rücklaufleitung unbedingt einen Filter einsetzen
oder kann ich diesen auch weglassen und habe dann eine" T-leitung "
baulich gesehen müsste doch dem aggregat das egal sein oder
gruss joshy
- joshy
- Beiträge: 9
- Registriert: Di Sep 14, 2010 19:15
Re: hydraulischer Holzspalter
von Markus K. » So Sep 19, 2010 12:24
Servus Joshy,
ein Filter in der Rücklaufleitung ist halt die günstigere Lösung. Wenn du ohne diesen Filter auskommen willst, musst du einen Druckfilter verbauen, der sitzt dann zwischen Pumpe und dem Steuerventil und der muß dann natürlich den maximalen Druck im System aushalten können.
Eine Hy-Anlage ohne Filter (mind. 25µ) zu betreiben, ist keinesfalls ratsam und wird deshalb wohl keine lange Lebenserwartung haben.
gruß
Markus
ein Filter in der Rücklaufleitung ist halt die günstigere Lösung. Wenn du ohne diesen Filter auskommen willst, musst du einen Druckfilter verbauen, der sitzt dann zwischen Pumpe und dem Steuerventil und der muß dann natürlich den maximalen Druck im System aushalten können.
Eine Hy-Anlage ohne Filter (mind. 25µ) zu betreiben, ist keinesfalls ratsam und wird deshalb wohl keine lange Lebenserwartung haben.
gruß
Markus
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: hydraulischer Holzspalter
von joshy » Mo Sep 20, 2010 18:59
Hallo
@ Markus K
Danke für deine hilfestellung
werde mich mal auf die suche nach einem Rücklauffilter machen
brauche so ca. 60-70 liter durchlass
(habe dann aber keine drucklose rücklaufleitung mehr oder???)
gruss und danke
@ Markus K
Danke für deine hilfestellung
werde mich mal auf die suche nach einem Rücklauffilter machen
brauche so ca. 60-70 liter durchlass
(habe dann aber keine drucklose rücklaufleitung mehr oder???)
gruss und danke
