Kugelblitz, deine Stammhalters sind einfach genial. Einfach nach zu bauen und sehr wirksam kann ich mir vorstellen. Werde die auch bei mir übernehmen.

Greetz Kreizhofer

bsssst??? hab doch noch kein Bild drin!!!
Hatte mir aber gestern mit ner Flasche Bier Gedanken gemacht Habe heute die ersten Balken und Bretter gesägt.
Bei 3,8 Meter habe ich vergeblich die Tolleranz gesucht vorn wie hinten hatte der Balken 13x13 cm Ich hatte ne Schwarte von 3 mm auf 3,8 Meter. Hatte den Schnitt zu hoch angesetzt und musste nachschneiden.
Toleranz=0
Von der simplen Konstruktion so viel Genauigkeit....ich grübel immernoch
Das A und O ist das ausrichten, gestern hatte ich ne Welle in de Mitte....heute hatte ich nen Wagenheber drunter und per Auge ausgerichtet. Das Resultat: Top!!!
Bilder gibt es morgen/heute Früh...Cam liegt noch in der Werkstatt.

Das Problem mit dem Festspannen und den Halter habe ich auch gelöst!!!

Idee umgesetzt: Die Bandgeschwindigkeit kann nun mittels Frequenzumrichter stufenlos geregelt werden.

Gruß Josef

super!!!
meins is nur Mechanisch und ausgesprochen genau.

"nur" mechanisch, scheint aber trotzdem ein gutes ergebnis zu bringen, wenn ich mir deinen winkel anschau.

Hi,
so da hier ja schon ein paar Tage nicht mehr viel von euch zu hören war,
und ich zur Zeit dabei bin mir ein Sägewerk zu bauen wollte ich mal fragen wie ihr denn mit euren Eigenbauten zufrieden seit?

ich steh noch am Anfang der Planung, also lasst mal was hören......


Gruß

Bin mit meinem inzwischen sehr zufrieden.

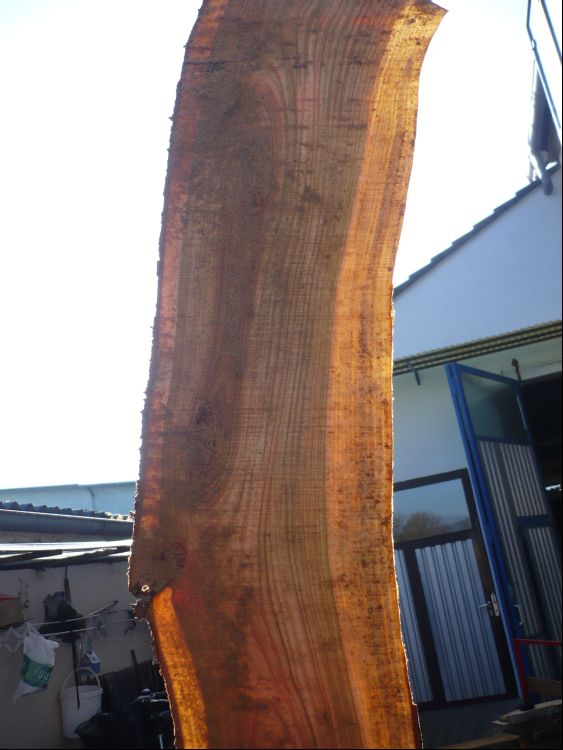

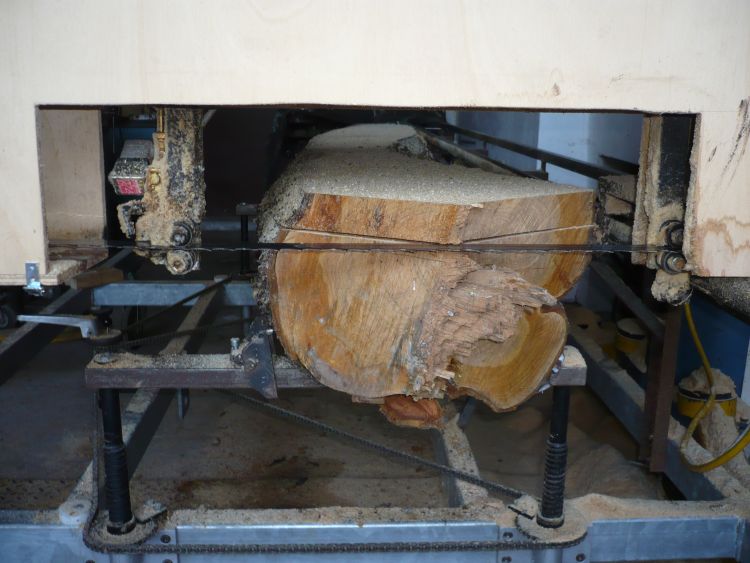

Nach dem Verbessern der Bandführung, der optimalen Bandspannung und der verbesserten Bandkühlung erreiche ich Maßtoleranzen von 0,5 mm und darunter, je nach Schärfe des Sägenbandes.

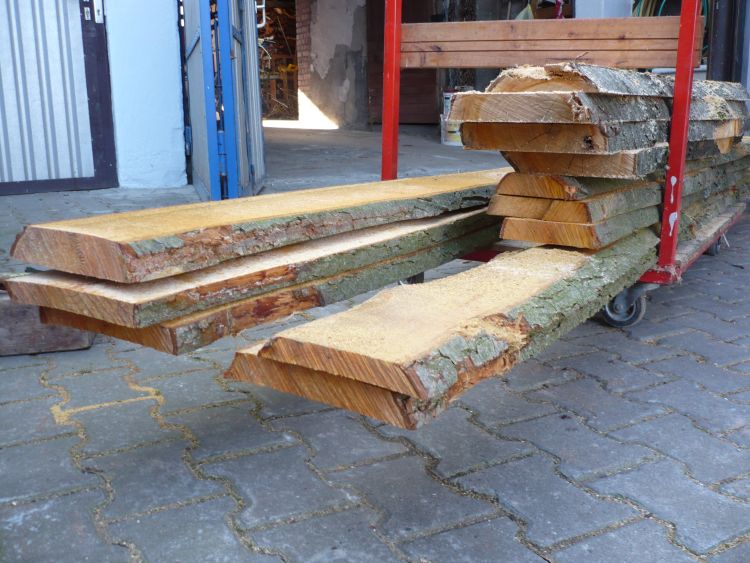

Parallele Schnittstärken von 3 mm sind kein Problem.

Gruß Josef

na haut doch hin
Ne 3mm Schwarte hatte ich mit meinem auch hin bekommen.
Das dumme ist.... vorgestern hats die Säge erwischt, beim Brennholz schneiden...hat kein Funke mehr
Hab schon alles versucht...neue Kerze...neu vekabelt...ich denke es ist die Spule, mal sehen ob ich noch Ersatzteile bekomme

Hallo
Neu hier. Ich verfolge schon seit geraumer Zeit die Eigenbauten von Sägewerken. Natürlich aus Interesse da ich mir auch ein Solches bauen möchte.
Was denn nun, mit Motorsäge oder mit Band? Ne, ne, Motorsäge mit Dauervollgas quälen, das bring ich nicht übers Herz!
Seit ein paar Monaten ist das Projekt nun in Arbeit.
Teufelskreis, Zeit ist Geld und Geld haben wir keines, folglich oft auch keine Zeit. Oder so ähnlich?
Würde man in der Zeit einer gewinnbringenden Beschäftigung nachgehen könnte man sich ein Sägewerk fertig kaufen!
Aber welcher Hobbymaschinenbauingenieur will das schon?

Also das Gerät ist noch nicht fertig, Rost – Zeichen von Zeitmangel, Farbe kommt natürlich auch noch, genau wie SELBSTVERSTÄNDLICH Schutzkasten,! Wassertank zur Bandkühlung/Schmierung.
Stammklemme etc.

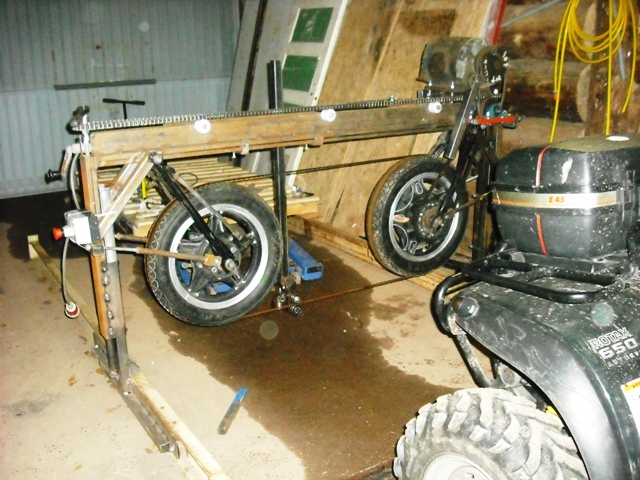

Schaut mal was ich aus zwei alten Hondas zusammen gebastelt habe.
Dazu eine kurze Beschreibung:
Tragholm samt Fahrwerk Vierkantrohr.
Höhenverstellung mittels 14 mm Gewindestangen, angetrieben von je einem Ritzel, zur gleichmäßigen Verstellung verbunden mit Motorradkette, ne drei Ketten brauchte ich.
Kommt noch eine Kurbel daran!

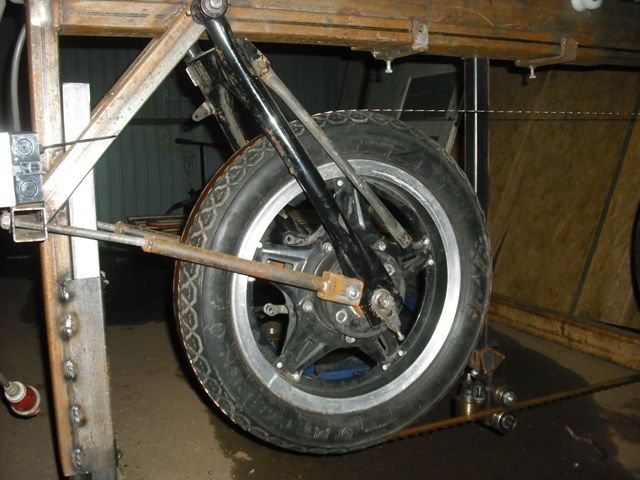

Bandräder, zwei Hondahinterräder 17“
Aufgehängt in Hondaschwingen, an der Stoßdämpferhalterung je ein Spanner, Feinausrichtung der Räder über die Kettenspanner
Band von Woodmizer, breit und stark, Typ weiß ich jetzt nicht. Kann noch ein längeres Band montieren für Mammutbäume!!

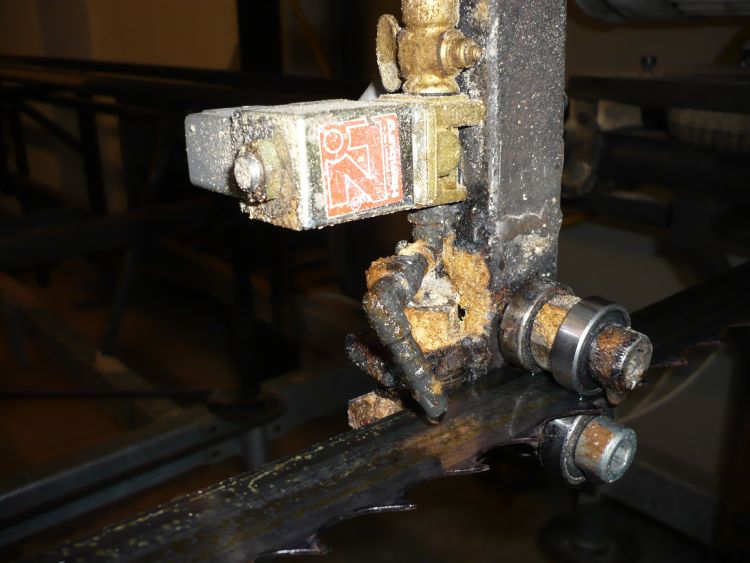

Bandführung gleitgelagerter Holm, verstellbar mit Gewindespindel ( Stützrad Anhänger) je zwei Kugellager unten und oben, ein breites hinter dem Band.

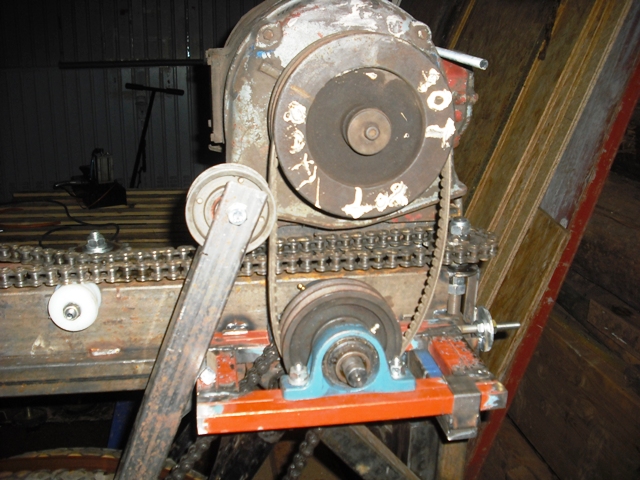

Antrieb Elektromotor 380 Volt, 4 KW, Keilriemen der mit Spannrolle den Antrieb bei Spannung auf die Zwischenwellen herstellt, von dort über Ritzel und Kette auf das Rad. Iss mir nix besseres eingefallen. So kann ich mit vorhandenen Kettenrädern die Übersetzung ändern, Keilriemenräder müsste ich kaufen!
Nach meinen Berechnungen sollte das Band (Rad) 85 km/H laufen.
Fahrbahn/ Stammbett aus U- Schienen, kugelgelagerte Kunststoffrollen an das Schienenprofil angepasst ( Eigenbau)
Jetzt zu meinen Fragen, was denken die Fachleute hier,
Reicht eine Bandführung, die Bandgeschwindigkeit, und die Motorleistung?
Morgen soll sie das erste mal zur Probe laufen!

Gruß

Hallo Traxterist,

mit einer Bandführung wirst Du wohl nicht hinkommen. Wichtig ist, dass 2 Bandführungen das Band gegenüber der Flucht der Räder (Reifen) um etwa 5 - 10 mm nach unten spannen / führen. Dadurch wird ein Verlaufen vor allem durch Äste, unterschiedliche Holzdichte usw. minimiert.
Deine Bandgeschwindigkeit ist hoch, jedoch noch akzeptabel. Bei meiner Säge lag sie vor dem Einbau des Frequenzumrichters bei 28 m/s entspricht 100 Km/h. Mit dem Umrichter fahre ich 14 - 20 m/s.
Ist das Holz nicht entrindet, besteht Gefahr dass man Steine / Erde erwischt, welche das Band augenblicklich abstumpfen.

Weiterhin viel Erfolg bei Konstruktion Bau und Test.

Gruß Josef

Hallo Josef
Erstmal vielen Dank für die Tipps. Werde ich noch eine Bandführung bauen müssen! Ist ja eigentlich einleuchtend.
Wegen der Verschmutzungen habe ich schon an einen Vorschneider gedacht, denn hier liegen noch ein Elektromotor und mehrere Kreissägenblätter rum. Aber erstmal werde ich das Stammbett fertigstellen samt Höhenausgleich und Stammklemmen . So was in der Art wie deine genial einfachen Klemmen!
Testlauf, reiner Funktionstest ohne Sägen, war heute Abend und verlief erfolgreich!
Gruß von der Saar

Traxterist hat geschrieben:.... Werde ich noch eine Bandführung bauen müssen!....

Hallo Traxterist,

Du kannst ja mit dieser Konstellation Sägetests durchführen und beobachten wie sich das Band verhält.
Ich vermute mal, dass bei stärkerem Schnittdruck die eine rückseitige Bandrolle zu stark belastet wird, das Band von der angetriebenen Bandrolle runter läuft.
Auf keinen Fall während des Schneidens das Aggregat zurück fahren, Band läuft von den Rollen ab.

Gruß Josef

Hallo
Danke! Aber.....
Habe heute bereits eine zweite Bandführung gebaut. Sicher ist sicher! Meine Kupplung, also mittels Spannrolle den Riemen zwischen Motor und Zwischenwelle spannen und somit Kraftschluss herstellen, funktioniert so nicht. Der Riemen rutscht zuviel und verschleißt schnell. Sicher reicht die Kraftübertragung bei Belastung nicht aus. Morgen gehts an das Stammbett und die Klemmen.
Erst dann werde ich sägen.
Hat dein 380V Motor einen Anlaufkondensator?
Gruß

@Traxterist
super Arbeit!

Zu deinem Riemenantrieb...gespannt wird der Riemen in der Abtreibenden Seite Ich weiß nicht wie rum deiner läuft aber vieleicht haste das vertauscht.
Auf dem selben Prinzip habe ich eine Seilwinde gebaut, wenn der Stamm nicht zum Schlepper kommt, geht der Schlepper im dümmsten Fall zum Stamm
Mein Antrieb vom Hydraulikmotor zur Seiltrommel besteht aus 2 (13mm Zahnrippenriemen)

Traxterist hat geschrieben:Hat dein 380V Motor einen Anlaufkondensator?

Hallo Traxterist,

Ein 400 V (380 V) Drehstrommotor kommt mit einem Anlaufkondensator nicht klar.
Meinen kann ich mit dem Frequenzumrichter sanft anlaufen lassen.

Welche Keilrimenbreite? Mit einem 13 mm Riemen kann man bei einer Riemengeschwindigkeit von 16 m/s etwa 2 Kw übertragen.

Gruß Josef
