Bene hat geschrieben:

WaldbauerSchosi hat geschrieben:Richtig, ist eine Abschlussarbeit.

Da zeigt ihr aber nicht viel von eurem Können. Einfach den Growi nachgebaut. Nichts Innovatives. Festigkeitsberechnung und CAD sonst nichts?
War der Bau Teil des Projekts oder Eigeninitiative? Bei einer Schlosser-Ausbildung wäre der Bau nachvollziehbar. Stattdessen besser mehr Elemente aus dem Maschinenbau eingebracht...

Im Prinzip gibt es dafür im Zeugnis auch nur eine Note, die PA (Projektarbeit) genannt wird. Der Aufwand für die eine Note ist eh überbewertet.
Im Vordergrund dabei steht das Projektmanagement (Zeitplan, Testate, Termine, Meetings, Marketing, Messestand zum Präsentieren, ...) Dann alles schön in ein 30-seiten-Buch schreiben und gut ists. Die Projektarbeit sollte pro Person ca 100h betragen. Wir sind jetzt halb fertig und sind bei 365h. Nur so zur Info.
Es gibt auch ganz theoretische PA´s oder Versuchsanlagen (aktuell bei unseren Kollegen: Biomeiler mit Pferdemist zum Tränkebeckenwasser wärmen im Winter)

Der Bau selbst ist unser privater "Spaß". Man hat ja nebenbei noch 15 andere Fächer, in denen man mindestens 3-4 Kurzarbeiten / Schulaufgaben hat.

Holzteufele hat geschrieben:

WaldbauerSchosi hat geschrieben:

Holzteufele hat geschrieben:Habt ihr beim Stammheber nicht noch in der Mitte ein Verstärkungsblech unter die Rohre ziehen wollen? Einfach zur Versteifung damit sich die Musik nicht durchbiegt wenn da ein 80er Rundling drin liegt

Das stimmt, aber es kommt ja unten noch ein Blech drauf, das gut verschweißt wird, und durch die Rohre steift sich das selbst gut aus.

Hab mir das Bild von der Gesamtbaugruppe nochmal angesehen. Wenn du das Querblech am Stammheber meinst - vergiss es. Der Hebezylinder ist ein Zweigelenkstab der mittig in deinem Querblech Angreift, Torsion und Biegung deluxe, das bei dem großen Hebel, denk Dir einfach mal ein 100er Eichenbloche 1Meter lang der liegt in der Wippe und grinst Dich an ich dachte an ein Blech wie es seitlich am Stammheber schon ist - nicht ganz so massiv ausgeführt und den Hebezylinder da angreifen lassen. Das kann dann die Hebezylinderkraft gleichmäßig auf ganzer Hebellänge einleiten....

Nein ich meine ganz unten, also da wo die Stammabschnitte draufgerollt werden.
Da wo der Zylinder angreift ist ein Formrohr verbaut. Das kann ganz gut mit Biegung und Torsion ab
Zusätzl. Knotenbleche könnte man noch reinmachen, das stimmt.

Ugruza hat geschrieben:Ich finde, dass sich die Jungs schon Mühe geben mit dem Projekt und es auch gut machen, mein Highlight ist aber der Eierschutz des einen Kollegen aus Pappe auf dem einen Bild

Was mich aber ein bisschen wundert, warum man so einen Spalter baut. Da müssen deine Kollegen ja schon größere Bäume haben als du sie immer hier zeigst, Schosi. Für deine reicht eine Axt

Lg Ugruza

Wenns zu warm wird, lässt man(n) sich was einfallen

Ich kann ja nicht erst mit´m dicken Holz ankommen und dann merken, dass ich es nicht kleinbekomme, oder ?

Diesen Winter kommt noch ein schöner Kiefernschlag dran, da siehst du dann mal wieder starkes Holz von mir.

Hallo

Ich denke mit der Befestigung vom Zylinder an der Schubplatte werdet ihr keine Freude haben. Ihr Habt sie mit einem Bolzen der waagerecht liegt befestigt. Wenn nun ein Schräg geschnittenes Meterstück drin liegt und die Schubplatte einseitig belastet wird kann dies der Bolzen nicht kompensieren und verbiegt euch somit auf kurz oder lang den Zylinder. Ich habe genau dieses Problem gerade an meinem SSA hinter mir. Bei Binderberger und BGU ist hier etwas Luft bei dem Bolzen und auch der Zylinder vorne ist flexible aufgehängt sodass er einseitige Belastung besser ausgleichen kann.

Danke für den Tip, das Spiel kann man ja immer noch etwas erweitern

Ich würde den Zylinder auch nicht fest mit dem Spalter am Rahmen verschrauben. Bei unserem Binderberger Gigant 40 waren hier schwache Bleche verarbeitet die den Zylinder hielten. Im falle das sich mal ein Stück beim zurückfahren hinter die Schubplatte verirrt und es nicht bemerkt wird etc, kann sich so der Zylinder aus der Halterung unten am Rahmen lösen fährt nach hinten. Sollte diese Schwachstelle nicht vorhanden sein und das Holzstück fährt weiter nach hinten kann es unter umständen die Steuerung oder auch den Rahmen beschädigen.

Hier sieht man am Rahmen solch eine Halteplatte des Zylinders

http://www.technikboerse.com/thumbnails ... 00x600.jpg

Hier ist es zwar ein 3 Punkt Gerät zum Zylinder einschieben, aber bei den anderen ist diese Halterung identisch

Die Ferien kommen.

heute die letzte SA geschrieben und nach den Feiertagen wird wieder gebastelt:

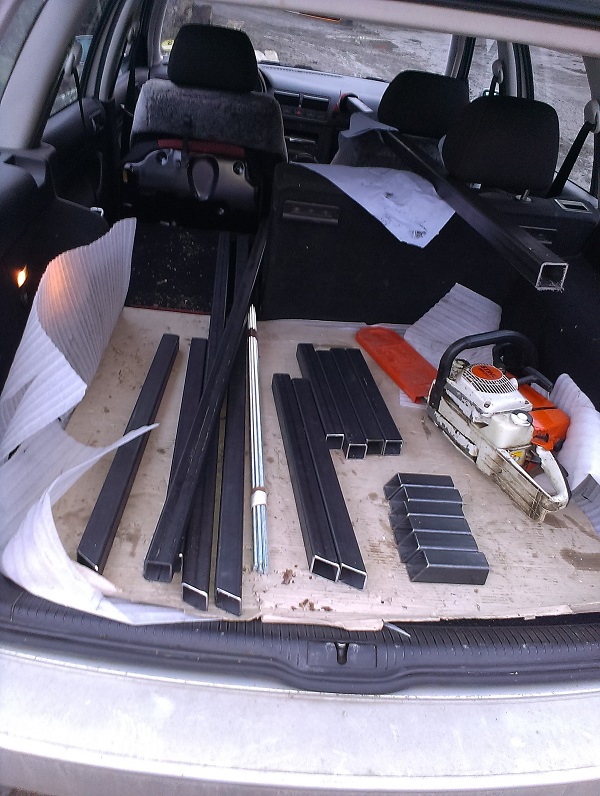

Heute hab ich noch 4 kant Rohre für den Ablagetisch zugeschnitten:

http://youtu.be/E2PmTbv1BlQ

Das ergänzte Video nun online !

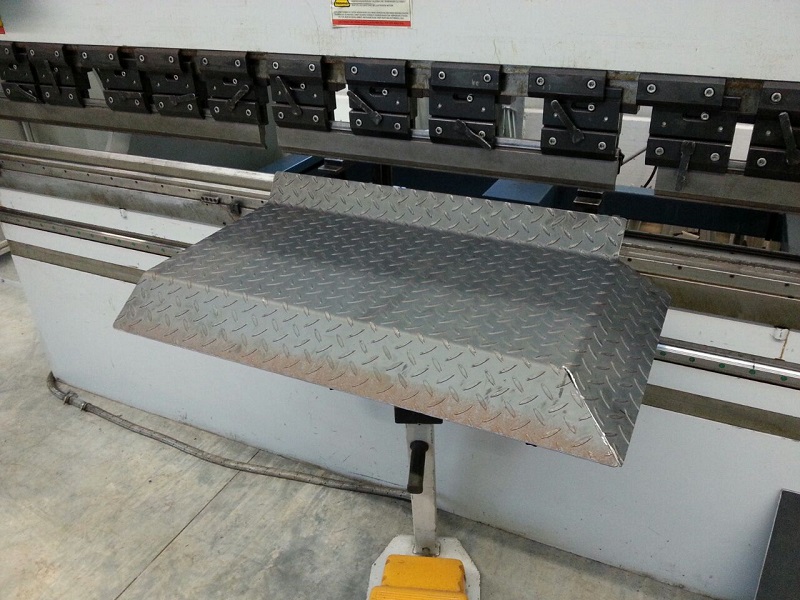

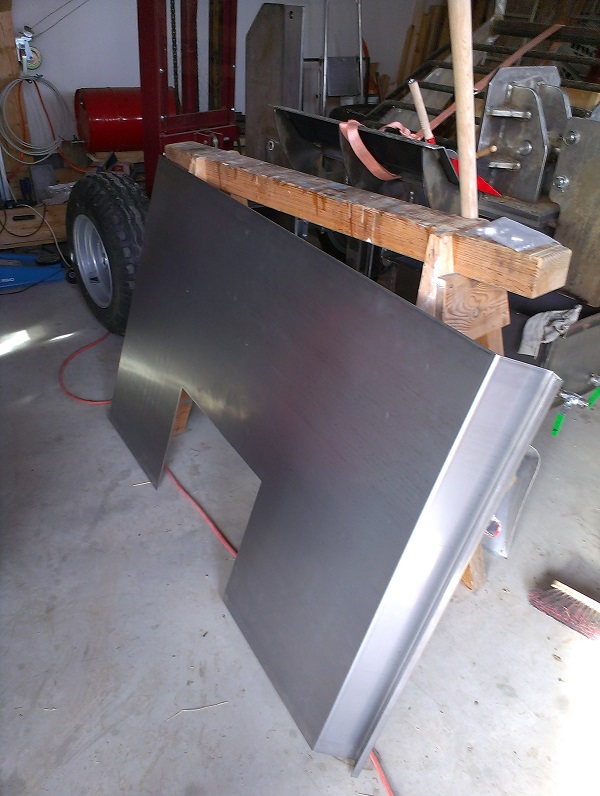

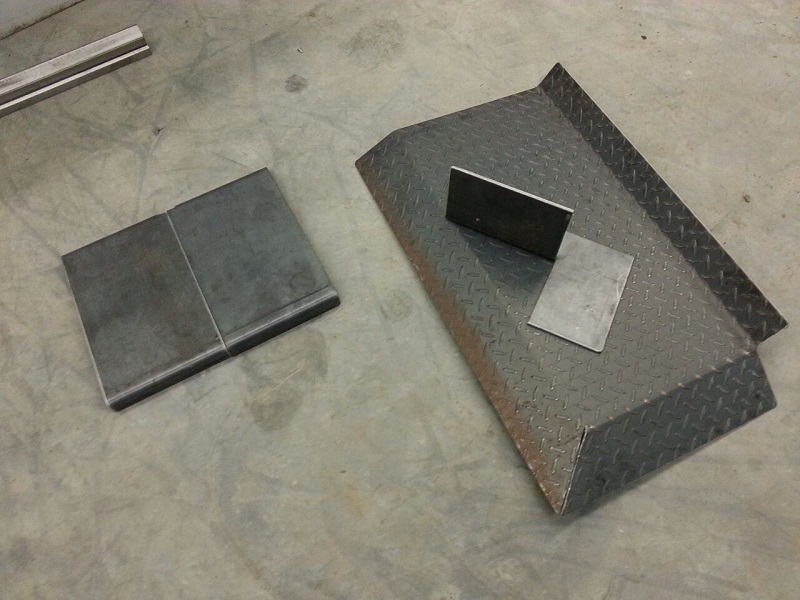

Ein Kollege hat gestern noch ein paar Blechteile gemacht:

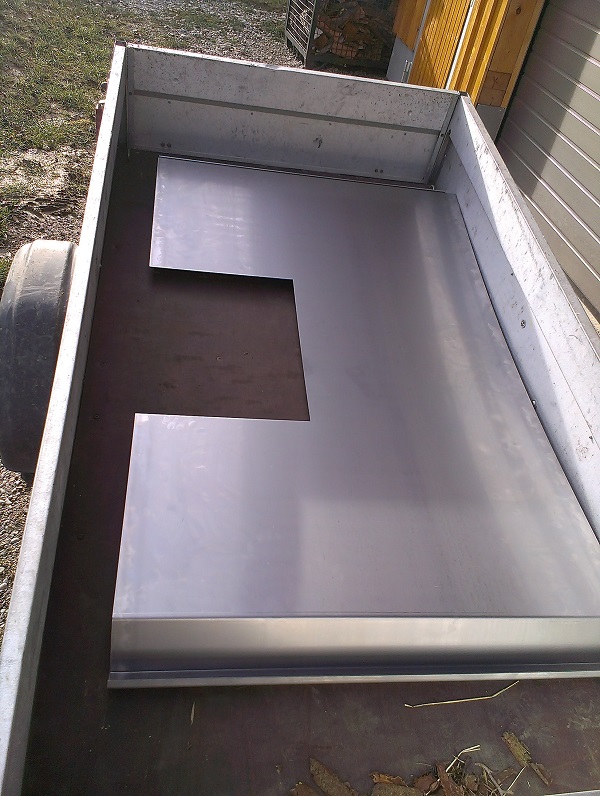

Heute Mittag noch schnell die Letzten Teile zum Weihnachtsschlussverkauf geholt

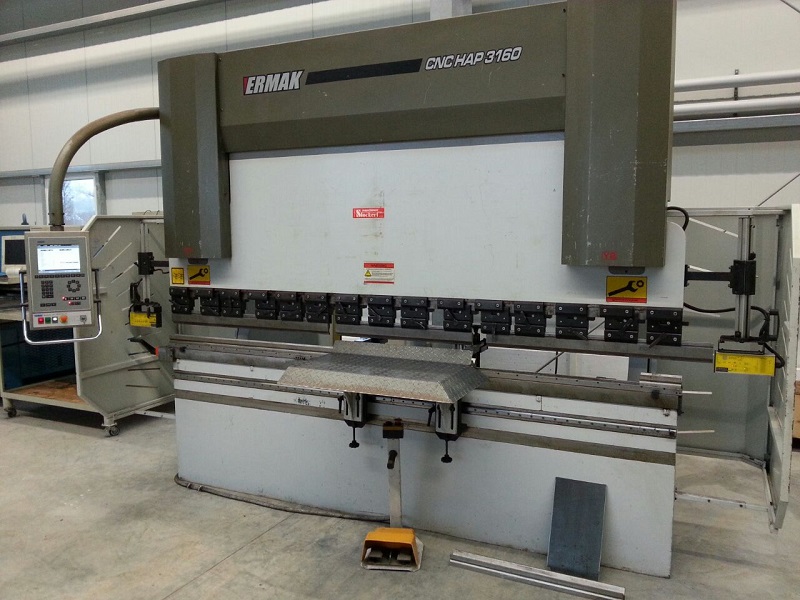

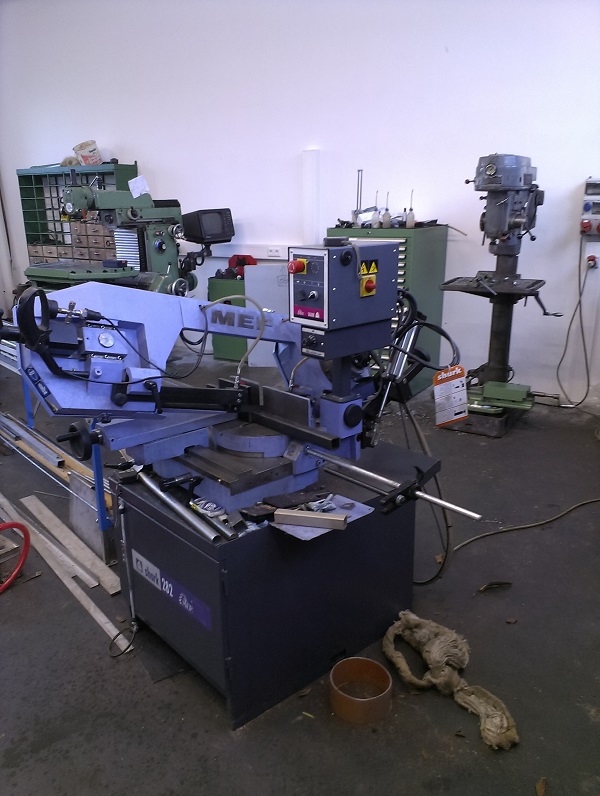

Schaut guad aus. Die Abkant und der Nibbler dahinter kommen mir bekannt vor. Obermeier?

Richtig erkannt,

da arbeitet(e) ein Kollege

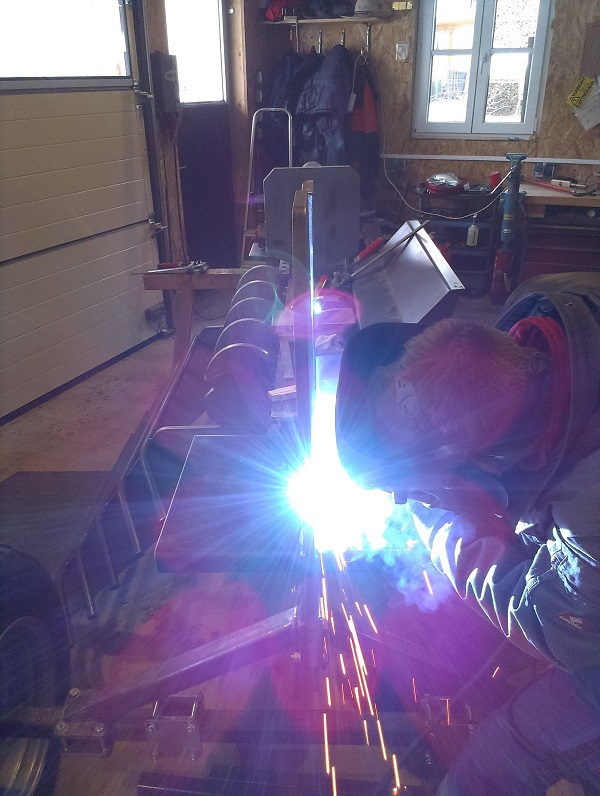

Heute gings weiter.

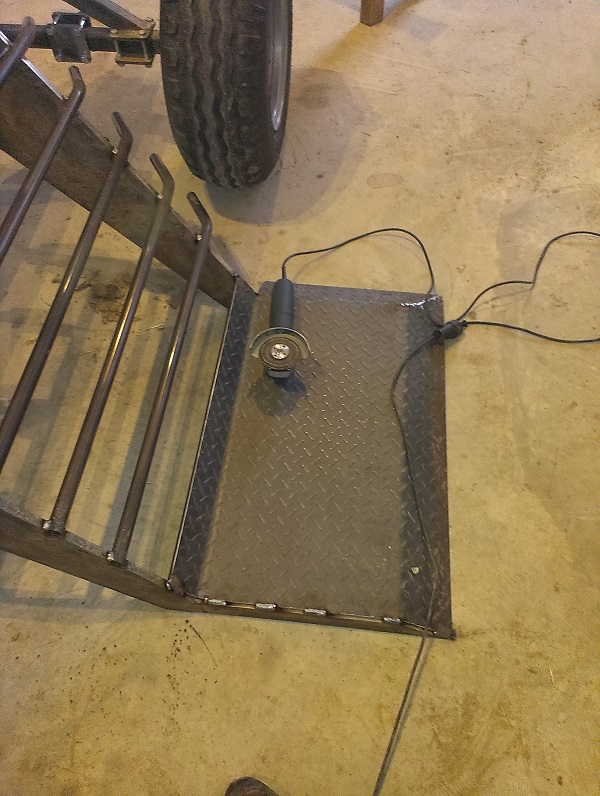

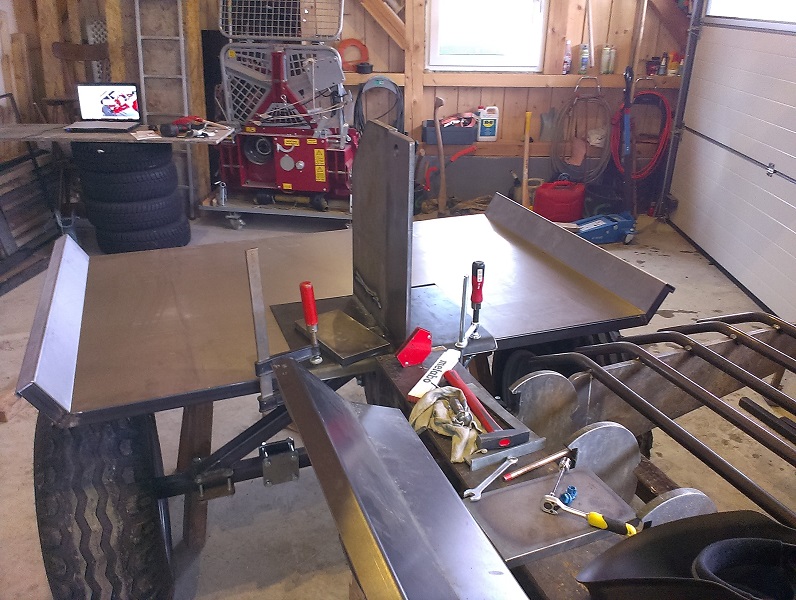

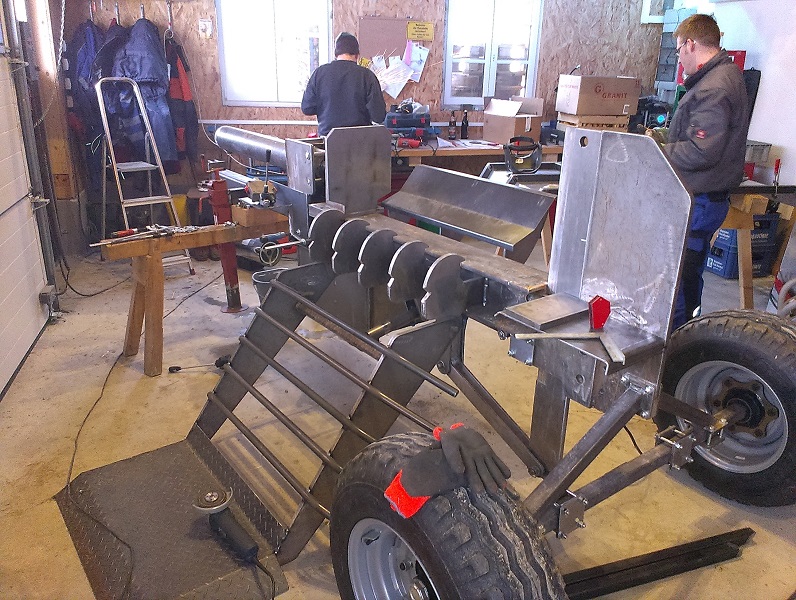

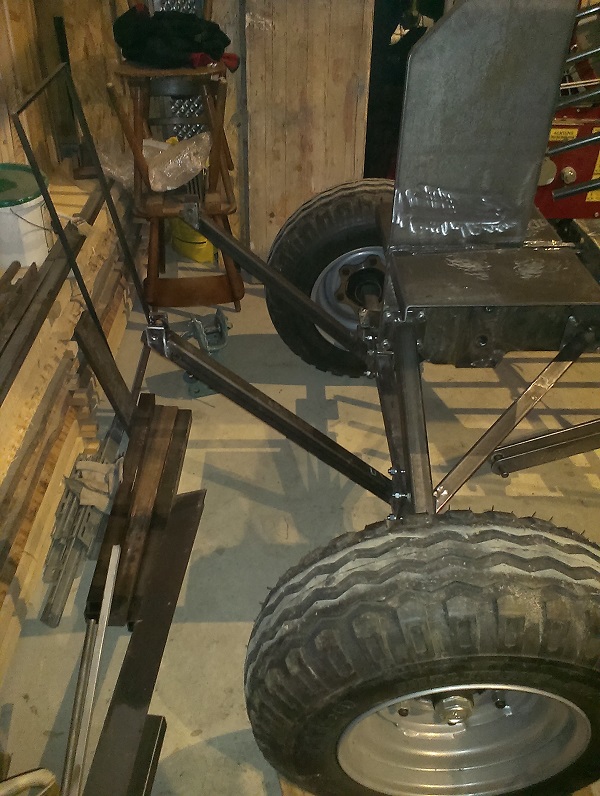

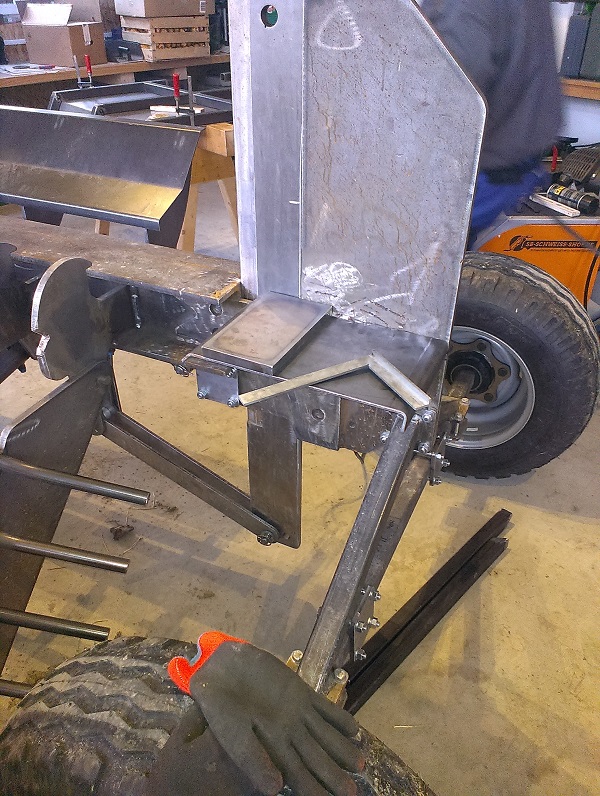

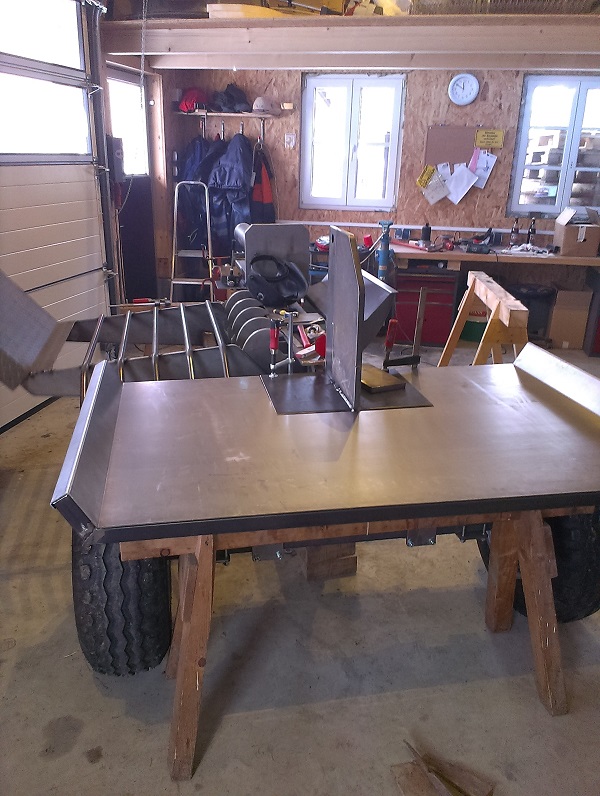

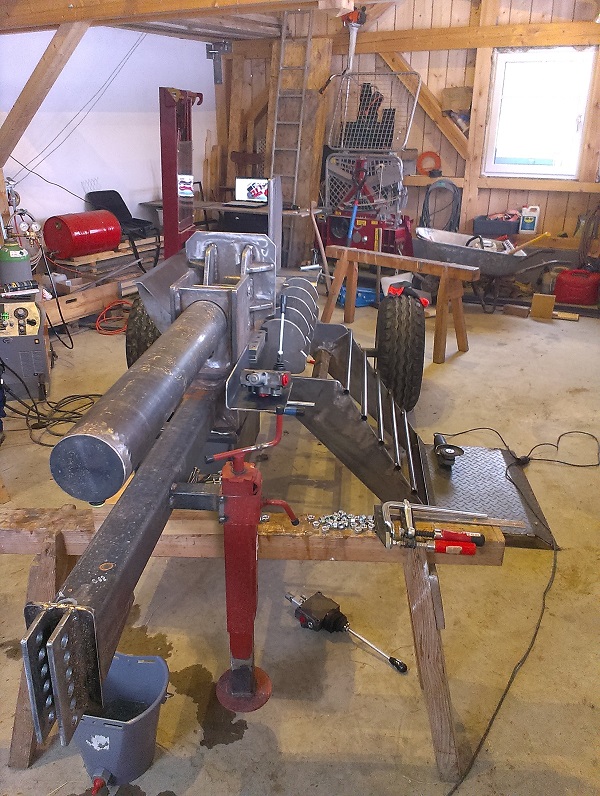

Der Stammheber wurde mit dem Tränenblech bespannt und der Ablagetisch wurde gemacht und auch die Abstützung dazu, ausserdem wurde das Gegenlager des Spaltkreuzes wieder gerade gerichtet.
Ziemlich krass, wie das durch den Wärmeeintrag geht, aber seht selbst:

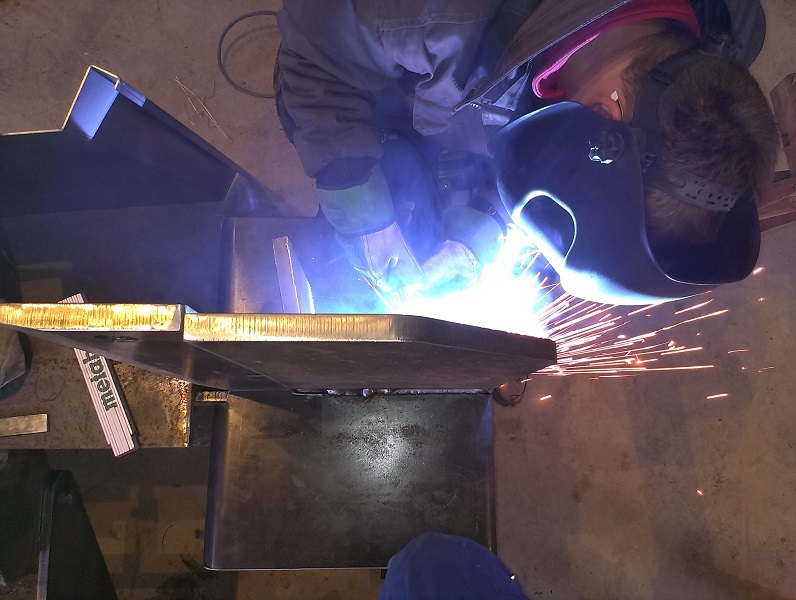

Dann kann der Schweißer nur schweißen aber nicht mitdenken.
Dauert ganz schön lange, das bißchen Spielerei.
Sorry!

Kugelblitz hat geschrieben:Dann kann der Schweißer nur schweißen aber nicht mitdenken.
Dauert ganz schön lange, das bißchen Spielerei.
Sorry!

Stimmt Kugelblitz...
Aber sei nicht so streng mit ihnen..... sind halt vielleicht noch nicht so versiert und professionell wie Du....
Jeder fängt mal langsam und klein an....
(Und braucht seine Chance...)
