hallo
hab heute mit kox getelt.die haben die ketten für das logosolschwert.kosten ca.20eus für die normale halbmeiselkette
ich les hier immer viel über taktzeit und so
nun die frage an die hydraulikprofis
die relativ günstigen rohbauzylinder die ich so im netz gefunden haben haben meist eine relativ kleine bohrung wo das oel durch muß.ist das nich eher von nachteil?
http://www.ebay.de/itm/Hydraulikzylinde ... 3368721790
mfg
Aktuelle Zeit: Mi Okt 01, 2025 18:19
Eigenbau Sägespaltautomat [Sebastian]
Moderator: Falke
Re: Eigenbau Sägespaltautomat [Sebastian]
von mr.hawai007 » Mi Okt 22, 2014 22:14
- mr.hawai007
- Beiträge: 57
- Registriert: Do Apr 26, 2012 11:16
Re: Eigenbau Sägespaltautomat [Sebastian]
von bashy » Fr Okt 24, 2014 10:46
SAME_TigerSix105 hat geschrieben:"Klassische" Doppelpumpe 16+16ccm:
(http://www.hydraulikmeister.de/epages/6 ... 000%5B4%5D)
Hochdruckseite: 16 ccm/U
- 240 bar
- 15 to Spaltkraft
- 6,1 cm/sek
Niederdruck: 32 ccm/U
- 110 bar
- 7 to Spaltkraft
- 12,1 cm/sek
--> 1,8 sek. Hochdruck, 3,6 sek. Niederdruck, 3,1 sek. Einfahren (über Niederdruck). Macht eine Taktzeit von 8,5 Sekunden
Jetzt wäre die Frage, ob 2 Sekunden pro Takt die ~100€ Ersparnis wert wären. Ich denke, da ich Motor und Pumpenträger inkl. Kupplung (für die 16+16er Pumpe) schon da hab, bleibe ich bei der etwas teureren Lösung
Hallo
Kannst ja hier mal schauen, wegen der Eckdaten.
http://www.eifo.de/produkte/uebersicht/ ... maten.html
- Code: Alles auswählen
Typ Spalttakt
HP 25 2,4 Sec.
HP 27 SM 3,5 Sek.
HP 27 2,4 - 3,5 Sek.
Falcon 2,9 Sek.
HP 38 2,8 - 4,2 Sek.
HP 42 2,2 - 4,8 Sek.
HP 50 2,6 - 8 Sek.
MFG bashy
Sägespalter Eigenbau: https://www.youtube.com/channel/UC4ioAC ... NTw/videos
- bashy
- Beiträge: 294
- Registriert: Mo Dez 24, 2012 15:56
- Wohnort: Heideblick / Brandenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Fr Okt 24, 2014 11:12
Moin!
Sieht mir nach 11kW (15kW bei 1,35x Überlast) und 90/50 Zylinder aus. Ich hab "nur" 7,5kW, bin also nur halb so schnell.
Trotzdem bin ich nach wie vor der Meinung, dass ich mit 8-10 Sekunden pro Takt klar komme. Wir verarbeiten im Jahr immerhin nur 3-4 LKW. Ob das jetzt 1 Samstag länger dauert oder nicht... egal.
Würde auch ungern eine größere Pumpe auf Kosten der Spaltkraft verbauen. 15 Tonnen bei 40-45cm Buche (selten, aber kommt vor) im 8-fach Kreuz ist denke ich eh schon grenzwertig. Sowohl von der Kraft, als auch von der Scheitgröße.
Werde dennoch mal ein paar weitere mögliche Pumpen-Kombis durch rechnen. Das Abschaltventil habe ich soeben (hier aus dem Forum) geordert
Sieht mir nach 11kW (15kW bei 1,35x Überlast) und 90/50 Zylinder aus. Ich hab "nur" 7,5kW, bin also nur halb so schnell.
Trotzdem bin ich nach wie vor der Meinung, dass ich mit 8-10 Sekunden pro Takt klar komme. Wir verarbeiten im Jahr immerhin nur 3-4 LKW. Ob das jetzt 1 Samstag länger dauert oder nicht... egal.
Würde auch ungern eine größere Pumpe auf Kosten der Spaltkraft verbauen. 15 Tonnen bei 40-45cm Buche (selten, aber kommt vor) im 8-fach Kreuz ist denke ich eh schon grenzwertig. Sowohl von der Kraft, als auch von der Scheitgröße.
Werde dennoch mal ein paar weitere mögliche Pumpen-Kombis durch rechnen. Das Abschaltventil habe ich soeben (hier aus dem Forum) geordert
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Mo Okt 27, 2014 23:19
Moin!
Versuche grade die Kettengeschwindigkeit der Sägeeinheit zu ermitteln...
Möglicherweise bin ich auf dem Holzweg?!
24 Zähne a 3/8 Zoll... Ergibt einen Umfang von 24*9,525mm = 228.6mm = 0.2286m
Motor dreht mit 2880U/min... 0.2286m * 2880U/min = 658 m/min = 11 m/s
Erscheint mir recht wenig oder?!
Gruß,
Sebastian
Versuche grade die Kettengeschwindigkeit der Sägeeinheit zu ermitteln...
Möglicherweise bin ich auf dem Holzweg?!
24 Zähne a 3/8 Zoll... Ergibt einen Umfang von 24*9,525mm = 228.6mm = 0.2286m
Motor dreht mit 2880U/min... 0.2286m * 2880U/min = 658 m/min = 11 m/s
Erscheint mir recht wenig oder?!
Gruß,
Sebastian
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von egnaz » Di Okt 28, 2014 9:03
Hallo
Dein Denkfehler liegt bei der Teilung. Der Abstand zwischen den Treibgliedern sind 2 Teilungen und somit ist die Kettengeschwindigkeit doppelt so hoch.
Dein Denkfehler liegt bei der Teilung. Der Abstand zwischen den Treibgliedern sind 2 Teilungen und somit ist die Kettengeschwindigkeit doppelt so hoch.
Gruß Eckhard
- egnaz
- Beiträge: 2327
- Registriert: Di Apr 17, 2012 21:41
- Wohnort: Niedersachsen
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Di Okt 28, 2014 11:04
Moin!
Danke für den Hinweis!
Also 24 * 19,05 = 0,4572m * 2880 U/min ... durch 60 == 21,9 m/s ?!
Danke für den Hinweis!
Also 24 * 19,05 = 0,4572m * 2880 U/min ... durch 60 == 21,9 m/s ?!
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von mr.hawai007 » Di Okt 28, 2014 17:11
hallo leute,
ich brauch mal euere hilfe,wer hat von euch schon erfahrung bezüglich der spaltkraft gemacht.ich bin am Überlegen einen 90/50 oder einen 100/60 hydraulikzylinder zu nehmen.im regelfall hab ich bis max 30cm bhd zu spalten meist fichte und ich bin mir auch noch unschlüßig ab ich sechstel oder achtel.vielen dank
mfg mr.hawai007
ich brauch mal euere hilfe,wer hat von euch schon erfahrung bezüglich der spaltkraft gemacht.ich bin am Überlegen einen 90/50 oder einen 100/60 hydraulikzylinder zu nehmen.im regelfall hab ich bis max 30cm bhd zu spalten meist fichte und ich bin mir auch noch unschlüßig ab ich sechstel oder achtel.vielen dank
mfg mr.hawai007
- mr.hawai007
- Beiträge: 57
- Registriert: Do Apr 26, 2012 11:16
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Do Okt 30, 2014 12:55
Moin!
Ich würde dir aufgrund der Geschwindigkeit den 90/50 empfehlen. Der Drückt bei 200bar gute 13 Tonnen. Wenn das mal nicht reichen sollte, kann man immernoch auf ~230bar gehen (~15 Tonnen).
Ich habe mich an den Hakki-Pilke Geräten orientiert. Der HP38 ist beispielsweise bis 38cm ausgelegt und schafft 8 Tonnen. Standard ist ein 2- bzw. 4-fach Kreuz, aber auch ein 6- bzw. 8-fach gibt es auf Wunsch dazu. Wenn es das als Zubehör gibt, gehe ich davon aus, dass die Maschine das dann auch schafft.
Mit 13 Tonnen bist du also bei 30cm Durchmesser ziemlich gut bedient.
Ich würde dir aufgrund der Geschwindigkeit den 90/50 empfehlen. Der Drückt bei 200bar gute 13 Tonnen. Wenn das mal nicht reichen sollte, kann man immernoch auf ~230bar gehen (~15 Tonnen).
Ich habe mich an den Hakki-Pilke Geräten orientiert. Der HP38 ist beispielsweise bis 38cm ausgelegt und schafft 8 Tonnen. Standard ist ein 2- bzw. 4-fach Kreuz, aber auch ein 6- bzw. 8-fach gibt es auf Wunsch dazu. Wenn es das als Zubehör gibt, gehe ich davon aus, dass die Maschine das dann auch schafft.
Mit 13 Tonnen bist du also bei 30cm Durchmesser ziemlich gut bedient.
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von mr.hawai007 » Mo Nov 03, 2014 8:07
alles klar dann wird wohl der 90/50 werden mit nen 600er hub.die sind auch noch relativ günstig als rohbauzylinder:-)
mfg
mfg
- mr.hawai007
- Beiträge: 57
- Registriert: Do Apr 26, 2012 11:16
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Mo Nov 03, 2014 15:08
Wenn 550mm reichen... ich hatte dir vor ein paar Tagen eine PN geschrieben
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Di Nov 18, 2014 11:38

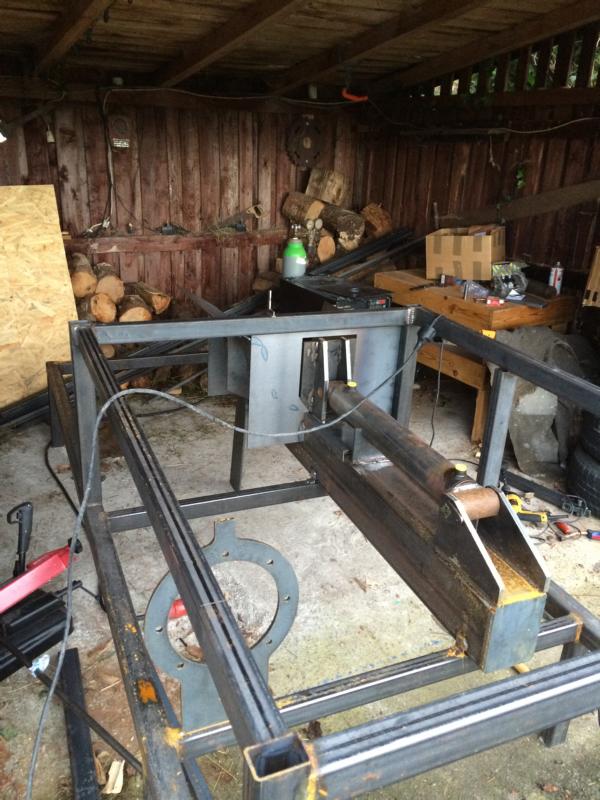

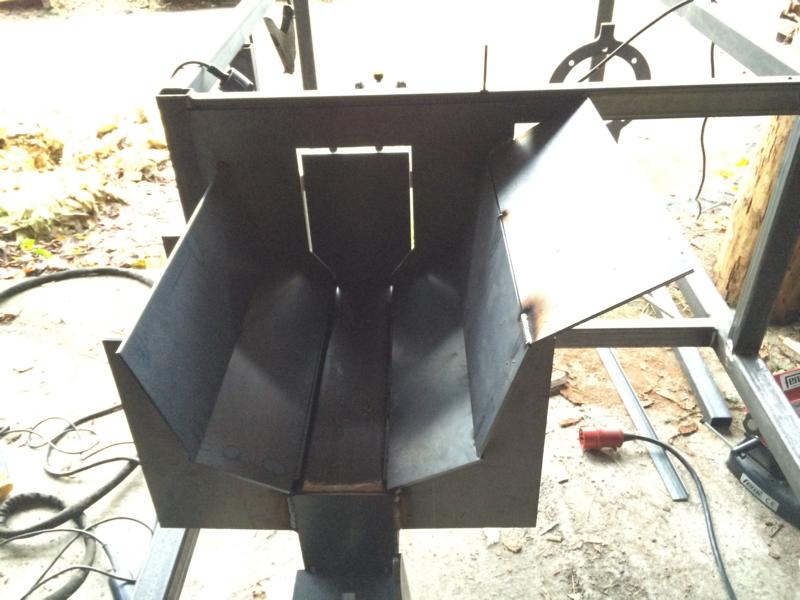

...Mühsam ernährt sich das Eichhörnchen
- Dateianhänge
-
- IMG_3228.JPG (94.42 KiB) 2883-mal betrachtet
-
- IMG_3227.JPG (76.27 KiB) 2883-mal betrachtet
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von Falke » Fr Nov 21, 2014 17:55
@mr.hawai007
Mach' bitte zu deinem Spalter-Selbstbau ein eigenes Thema auf! (etwa so : "Eigenbau Sägespaltautomat (mr.hawai007)" oder wie auch immer ...)
Dieses Thema "gehört" quasi SAME_TigerSix105 .
P.S.: hier das neue Thema: eigenbau-sagespaltautomat-mr-hawai007-t101247.html
Falke
Mach' bitte zu deinem Spalter-Selbstbau ein eigenes Thema auf! (etwa so : "Eigenbau Sägespaltautomat (mr.hawai007)" oder wie auch immer ...)
Dieses Thema "gehört" quasi SAME_TigerSix105 .
P.S.: hier das neue Thema: eigenbau-sagespaltautomat-mr-hawai007-t101247.html
Falke
-
Falke - Moderator
- Beiträge: 25687
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Sa Nov 22, 2014 18:40

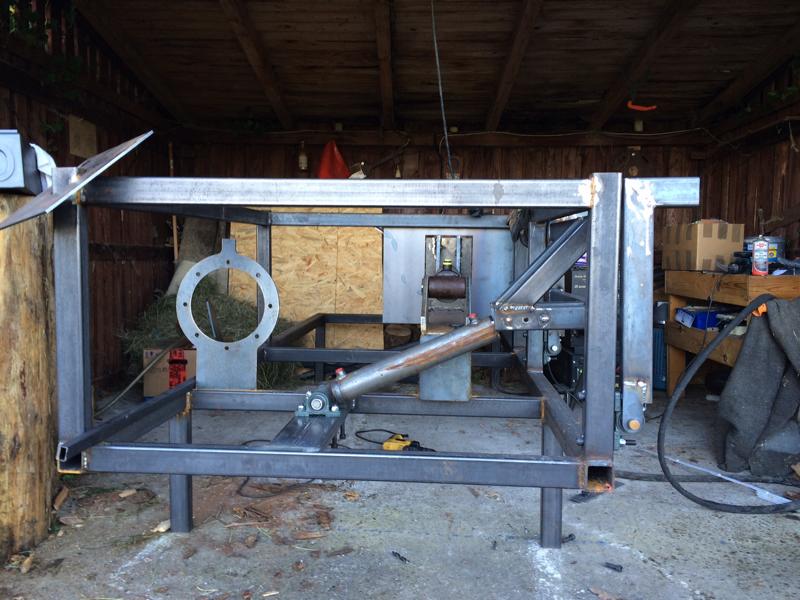

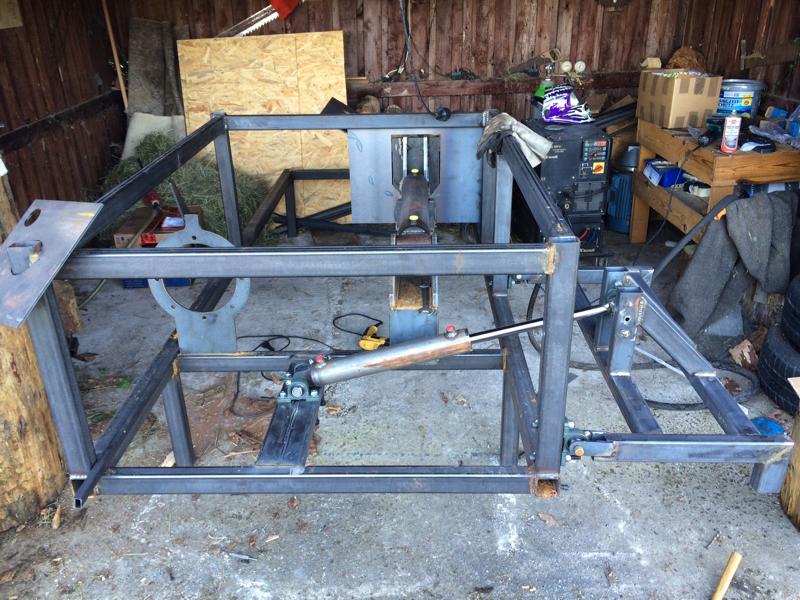

Wieder ein kleines Stück weiter...
- Dateianhänge
-
- IMG_3241.JPG (79.96 KiB) 2259-mal betrachtet
-
- IMG_3240.JPG (104.47 KiB) 2259-mal betrachtet
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Sa Nov 29, 2014 16:32

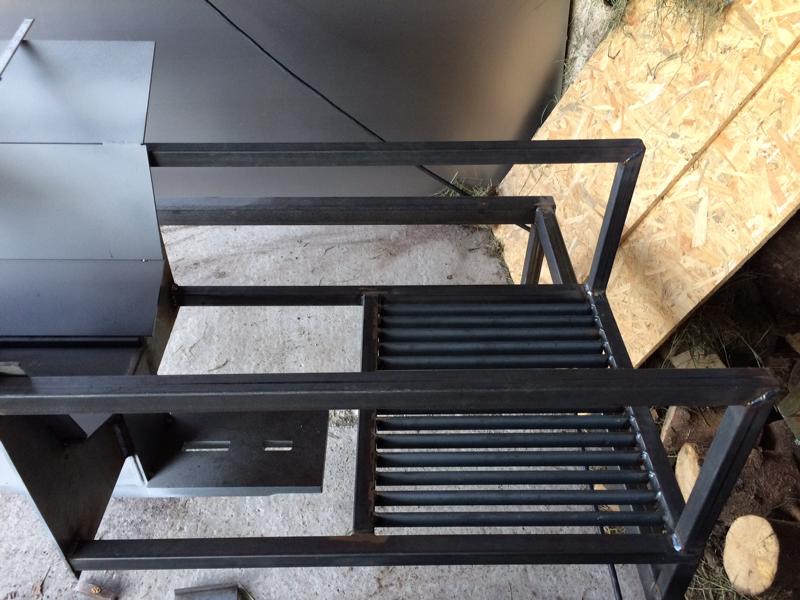

Aufgrund der Temperaturen habe ich heute mal einen Grill dran geschweißt
- Dateianhänge
-
- IMG_3283.JPG (73.93 KiB) 2027-mal betrachtet
http://www.sameforum.de/
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
"Unmögliches erledigen wir sofort, ein Wunder dauert 'n bisschen"
Wenn du nicht mit der Zeit gehst, gehst du mit der Zeit!
- SAME_TigerSix105
- Beiträge: 738
- Registriert: Do Dez 20, 2012 23:14
- Wohnort: Sauerland/Gießen/Aschaffenburg
Re: Eigenbau Sägespaltautomat [Sebastian]
von SAME_TigerSix105 » Mo Dez 01, 2014 14:47
Moin!
Ich mache mir grad Gedanken über den Stammzuförderer.
Angetrieben wird dieser von einen 550W Elektromotor, gesteuert über ein Wendeschütz (für Vor- und Zurückbewegung). Aus dem Bauch raus würde ich sagen, dass eine Bandgeschwindigkeit von ~25cm/s gut ist. Hat jemand Erfahrung damit? Will auch nicht 3 verschiedene Kettenräder bestellen um es zu probieren.
Gruß,
Sebastian
Ich mache mir grad Gedanken über den Stammzuförderer.
Angetrieben wird dieser von einen 550W Elektromotor, gesteuert über ein Wendeschütz (für Vor- und Zurückbewegung). Aus dem Bauch raus würde ich sagen, dass eine Bandgeschwindigkeit von ~25cm/s gut ist. Hat jemand Erfahrung damit? Will auch nicht 3 verschiedene Kettenräder bestellen um es zu probieren.
Gruß,
Sebastian
