Servus,

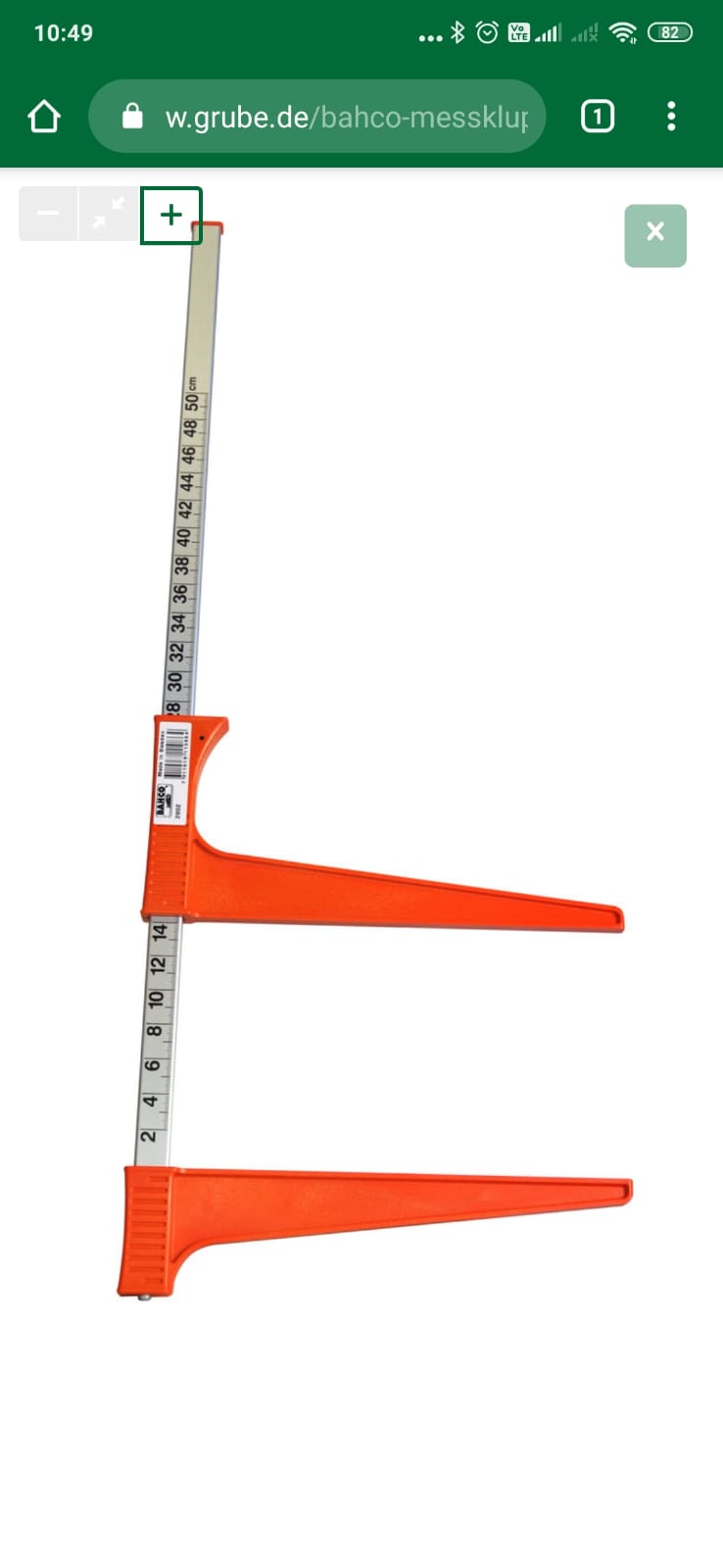

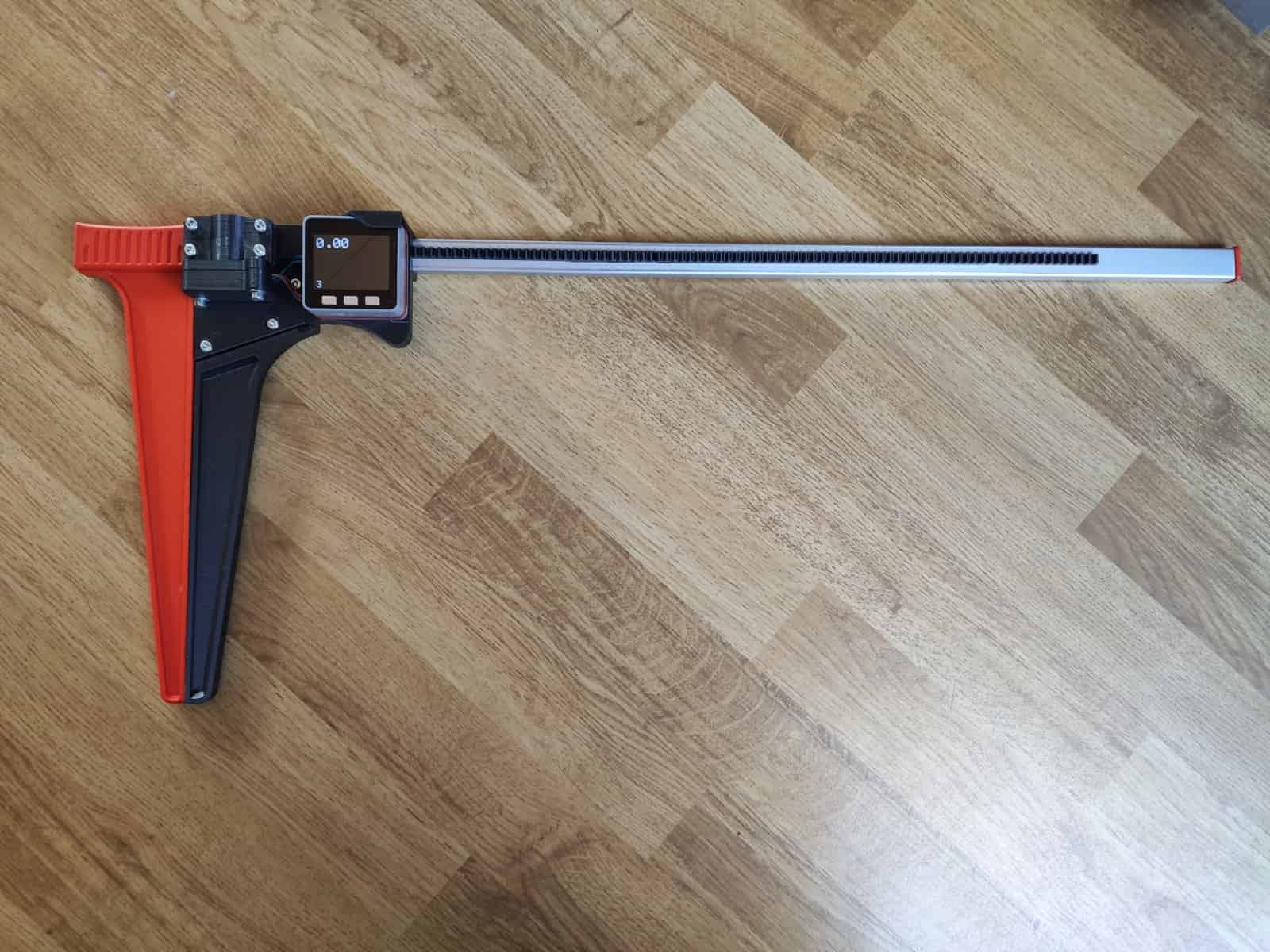

ich wollte euch auch mal meinen Eigenbau zeigen. Ich habe aus einer normalen, billigen Messkluppe eine digitale Messkluppe gebaut. (Nicht geeicht!!)

Ich arbeite hobbymäßig zusammen mit meinem Vater im Wald. Wir bewirtschaften auch andere Waldgrundstücke und rechnen mit den Eigentümern dann fast immer über Kubikmeter ab. Mich hat das Messen und Digitalisieren der vielen Fixlängen genervt. Deshalb habe ich zusammen mit einem Kumpel die Messkluppe umgebaut.

Sie funktioniert über einen Drehencoder der von einem frei programmierbaren Microcontroller mit Display eingelesen wird. Ich kann die Kluppe mit den Knöpfen unterhalb des Displays bedienen. Die Länge kann ich einstellen und den Durchmesser messen. Dadurch wird dann gleich eine Holzliste (Stückzahl und Volumen) im Excelformat auf die eingelegte Speicherkarte gespeichert.

Die Genauigkeit sind 2mm.

Erste Tests haben gut funktioniert, Langzeittests werden das Thema Haltbarkeit und Zuverlässigkeit noch untersuchen.

Viele Grüße

Das ist doch mal eine Errungenschaft -> Toll

Aber macht die Messkluppe einen Mittelwert aus zwei Messungen und kannst Du ihr die Fixlänge angeben?

Ich würde die Kaufen

Grüße

Respekt!

Hast Du Dir die Kunststoffteile 3D-gedruckt?
Kann man das Display so fertig kaufen für den Arduino?

für eine Eichfähige Variante könnte man einen Lichtwellengeber einbauen wie beim Messgerät für Schweine (FOM oder OptiGrade)
Würde sich aber wahrscheinlich erst ab paar hundert Tausend zu verkaufenden Stück lohnen und hätte den Nachteil das die Geräte dann allesamt immer wieder nachgeeicht werden müssten.

Moin,
die Kluppe gefällt mir auch aber ich komme komme jetzt mit einem Stahlbau-Thema...

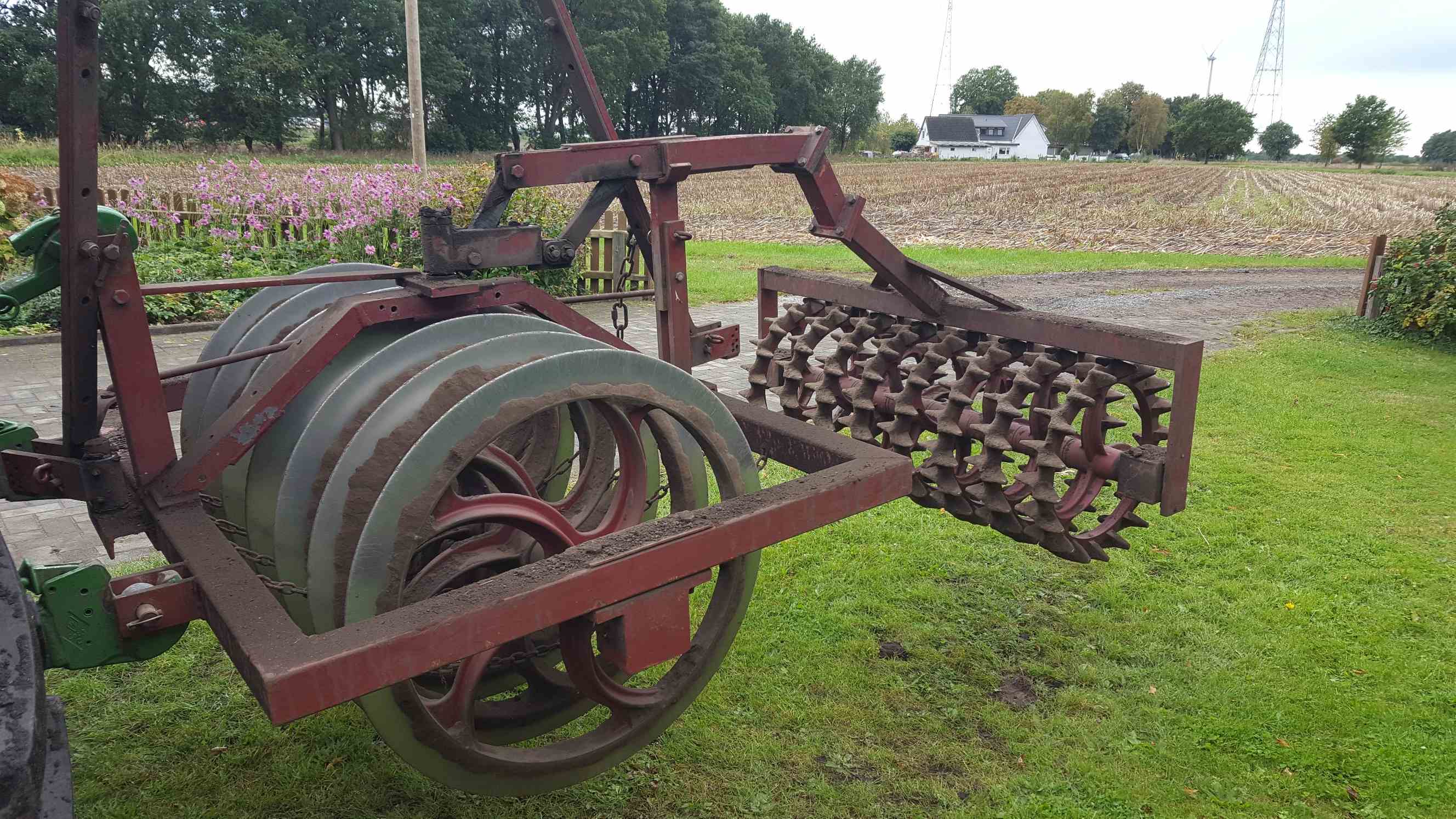

Mein Vater hat unseren einfachen 90er Packer mal zum Wendepacker mit Crosskill Nachläufer umgebaut, Breite 1,4m.
Jetzt soll ein andere Pflug her, 1,8m.

Mein Vater hat Lust den Packer noch mal zu verbreitern.

1. Ich gehe davon aus das man einen 1,8m Nachläufer nicht mehr komplett in der Heckhydraulik fahren kann, der braucht Räder. Wie kriegt man die Räder bei den Nachläufern runtergeklappt wenn der Nachläufer auf dem Acker steht?
2. Welches Material nimmt man für die neue Welle? S275JR?
3. Hat jemand noch Gussringe 90cm, 5cm breit, 5 Speichen oder Crosskillringe 55cm, 14cm breit liegen?

Der Gebrauchtmarkt für Packer ist zwar groß, aber viel Schrott kostet mehr als 1000€.

Eine Eichung ist für mich erst mal nicht interessant, da es sehr teuer ist.

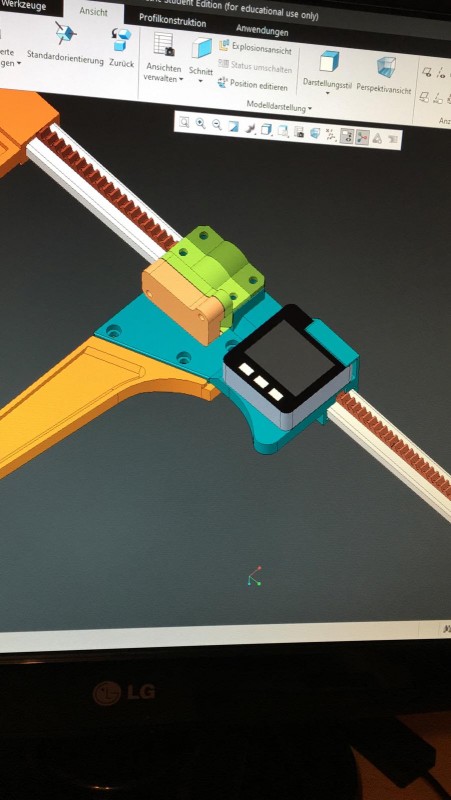

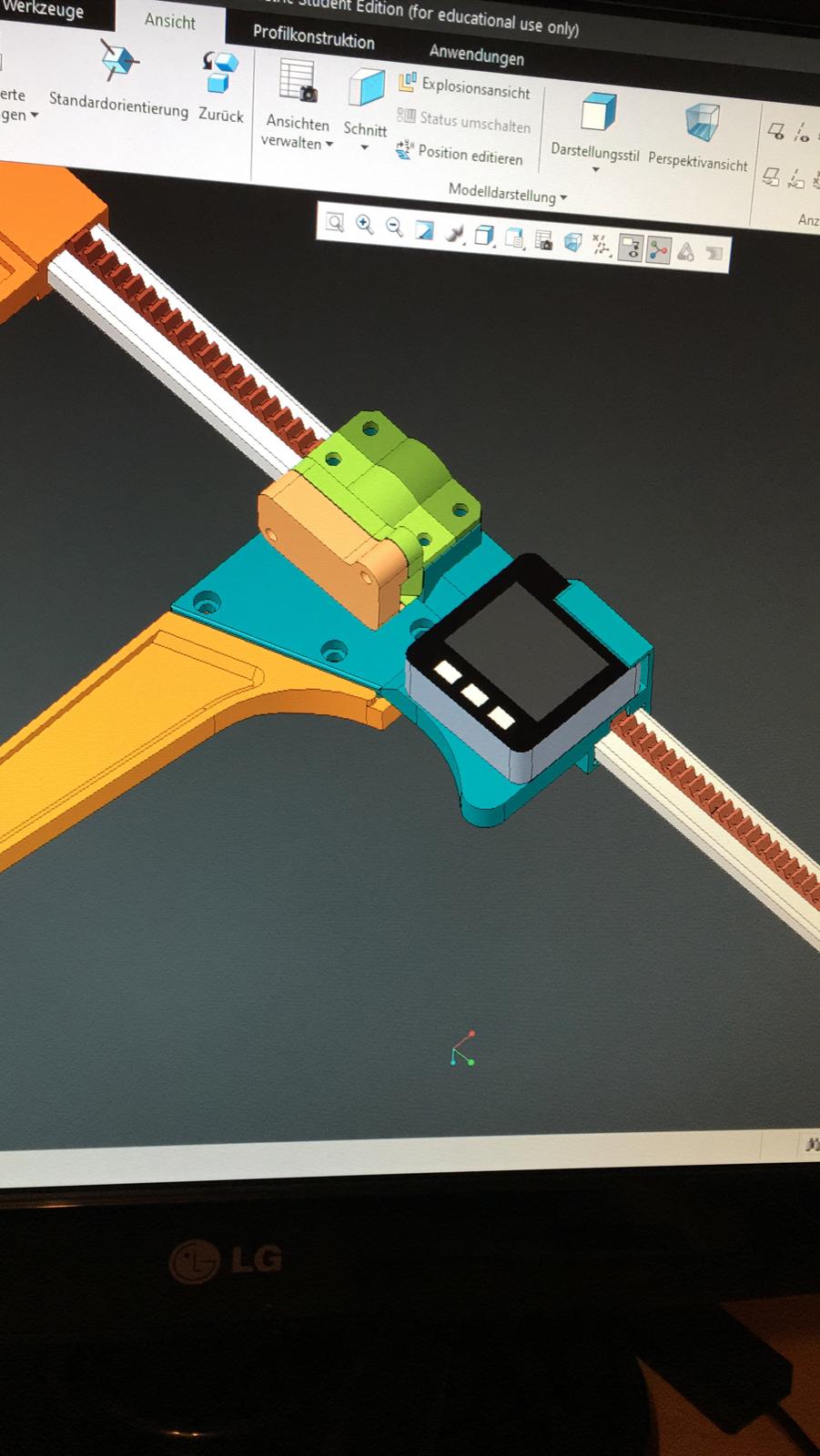

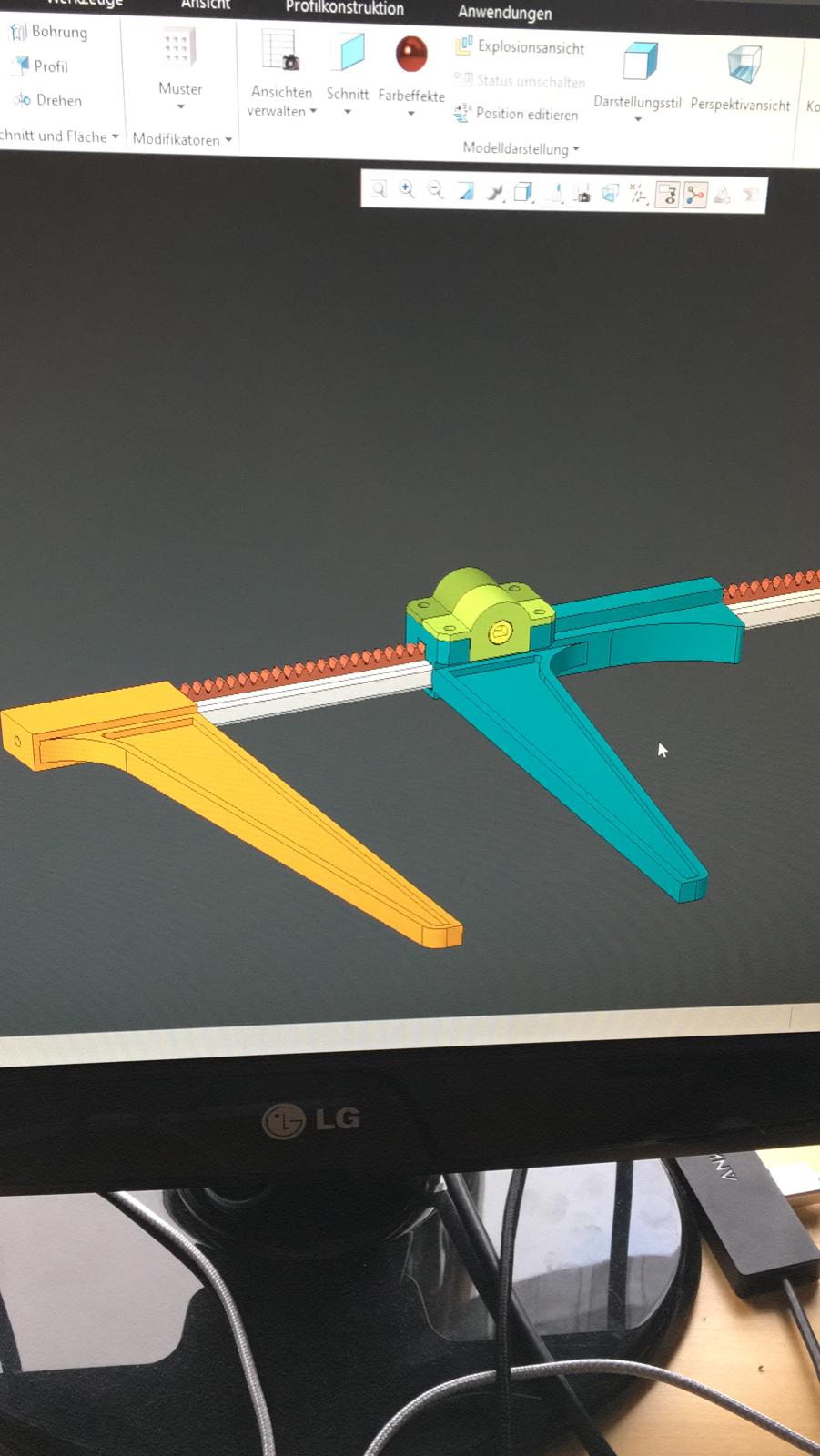

Die Teile sind 3D-gedruckt. Das Konstruieren und Drucken hat ein Kumpel gemacht. Ich habe die Sensor und Microcontrollerauswahl getroffen und die Programmierung übernommen.

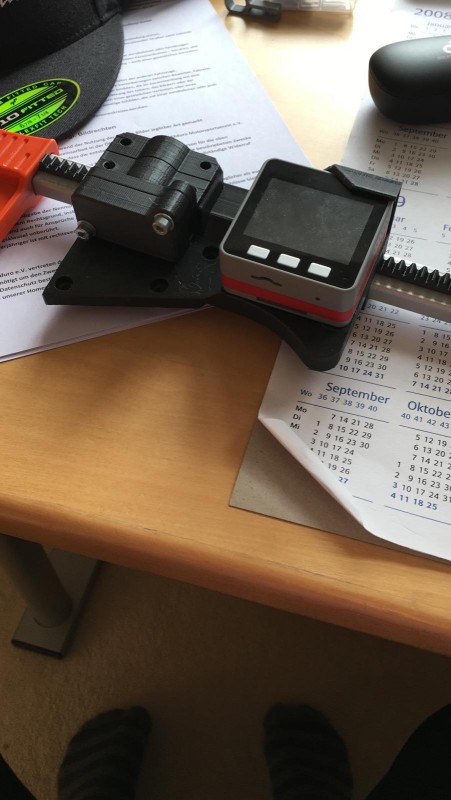

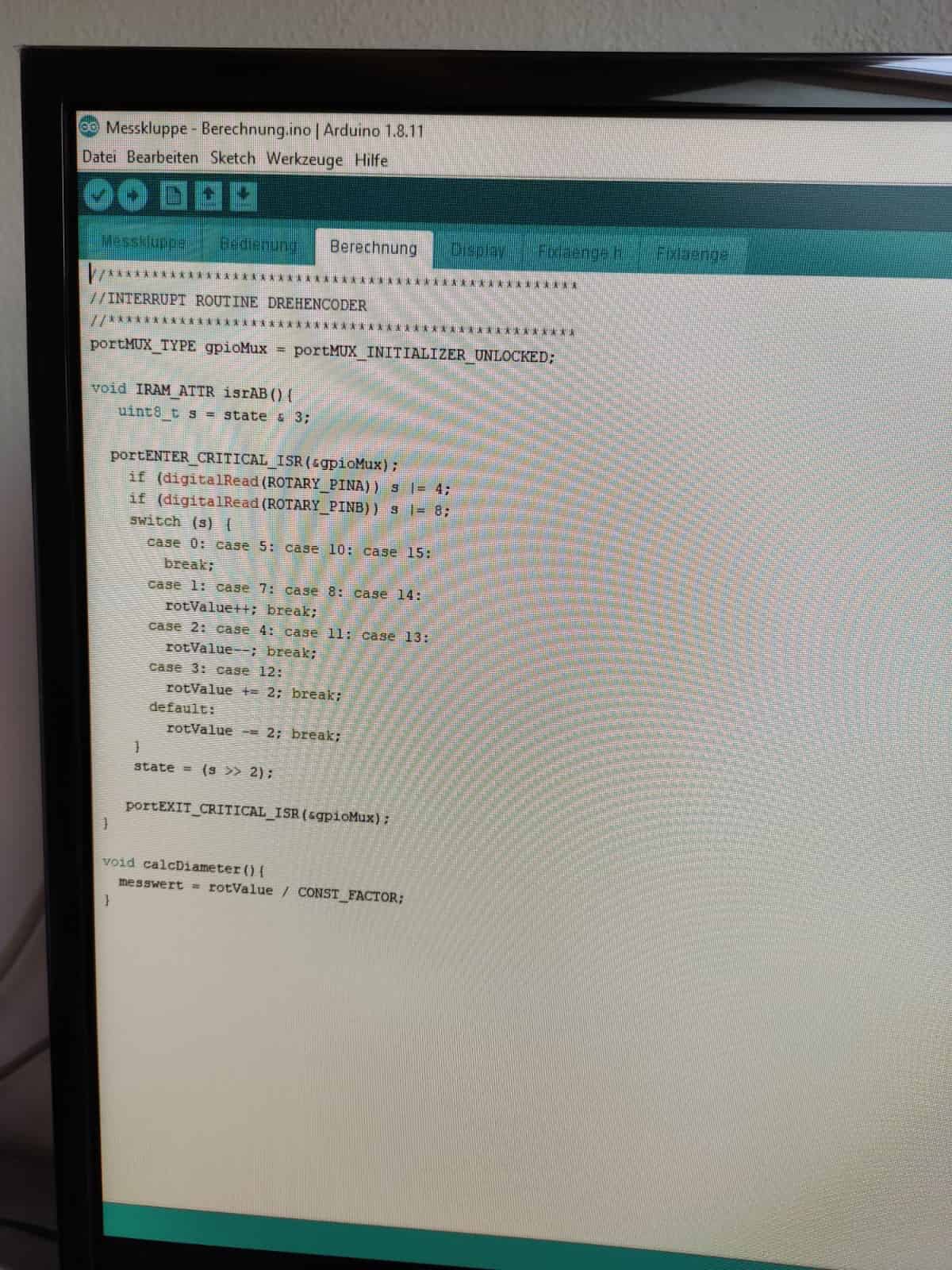

Der Microcontroller ist ein M5-Stack Core mit Akku Modul. Dahinter steckt ein ESP32, ich programmiere ihn in der Arduino IDE.

Wenn die Kluppe gut funktioniert, könnte ich mir tatsächlich vorstellen auf Bestellung ein paar davon zu bauen und zu verkaufen!

Zur Messung: Ich nehme den Mittelwert von 2 Messungen. Letztendlich kann ich es aber so programmieren wie ich möchte.

Viele Grüße

Vielen Dank für die Infos - sehr interessant.

Was sprach denn gegen den günstigen M5Stick? Gibt es keine Akku-Laufzeitprobleme mit dem großen Display des M5Stack?
Wobei ich zugeben muss, dass ich allein des Spieltriebes wegen wohl auch den großen Bruder genommen hätte

Wünsche frohes Messen - und danke für die Vorstellung hier

edit:
Hatte das mit der SD-Karte überlesen, das war wohl der Grund.

Hat noch jemand Gussringe für meinen Packer liegen?
Die Nockenringe sind auch leicht neu zu beschaffen, die 90er Ringe eher nicht.

Hallo zusammen,

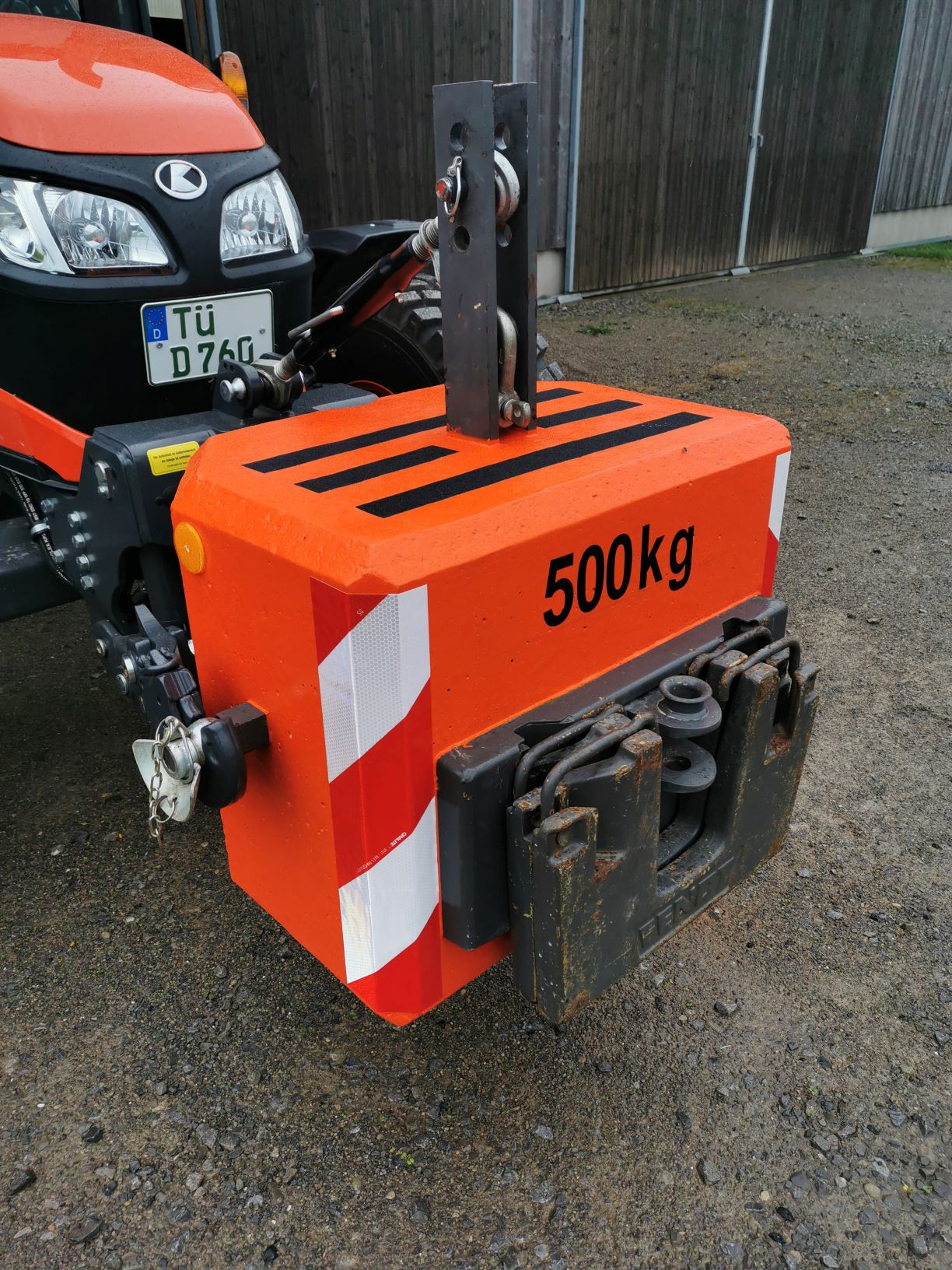

hab mein altes, in die Jahre gekommenes Frontgewicht etwas modernisiert und farblich meinem aktuellen Schlepper angepasst.

Das Gewicht hab ich vor einigen Jahren eingeschalt und einen Frontgewichtsträger mit einbetoniert. Dieser war nach
dem Anbau einer Fronthydraulik übrig. Somit konnte ich die vorhandenen originale Gewichte zusätzlich einhängen.
Den Beton hab ich dann einfach mit grüner Farbe gestrichen, was allerdings nicht wirklich haltbar war.

Jetzt wurde die restliche Farbe entfernt und das Teil mit Epoxidharzfarbe in orange gestrichen. Hoffe das hält jetzt besser.
Anschließend noch paar Aufkleber drauf und fertig.



Gruß
Alois

allgaier81 hat geschrieben:Moin,
die Kluppe gefällt mir auch aber ich komme komme jetzt mit einem Stahlbau-Thema...

Mein Vater hat unseren einfachen 90er Packer mal zum Wendepacker mit Crosskill Nachläufer umgebaut, Breite 1,4m.
Jetzt soll ein andere Pflug her, 1,8m.


Mein Vater hat Lust den Packer noch mal zu verbreitern.

1. Ich gehe davon aus das man einen 1,8m Nachläufer nicht mehr komplett in der Heckhydraulik fahren kann, der braucht Räder. Wie kriegt man die Räder bei den Nachläufern runtergeklappt wenn der Nachläufer auf dem Acker steht?
2. Welches Material nimmt man für die neue Welle? S275JR?
3. Hat jemand noch Gussringe 90cm, 5cm breit, 5 Speichen oder Crosskillringe 55cm, 14cm breit liegen?

Der Gebrauchtmarkt für Packer ist zwar groß, aber viel Schrott kostet mehr als 1000€.

Granit und Industriehof haben das alles im Programm.
Oder Burdorf die liefern bestimmt auch in deine Ecke.

simanu1 hat geschrieben: in orange gestrichen.

[color=#FF4040]Sieht klasse aus , dein Frontgewicht .

Danke @ Zement.

Und vor allem hat sich die Investition in Grenzen gehalten.

Das ist schon ein Ordentlicher Klotz für den Traktor der dran hängt. wieso brauchst Du so ein Klumpen?

Nun ja, das Teil wiegt rechnerisch ca. 500 kg. So übertrieben schwer finde ich es nicht.

Ich benötige es immer wenn hinten was schweres dran hängt.
Meist beim Einsatz mit dem Staplermast und beim Rücken von Langholz mit der Seilwinde.

Gruß
Alois

Hallo simanu1,

500kg Frontbalast finde ich auch ok. Beim Langholzrücken wirst Du Dir ab und an ein paar Kilo mehr wünschen. Dein Eigenbaugewicht sieht auf jeden Fall professionell aus.

Du hast Kommunalreifen auf dem Traktor. Hast Du damit genug Grip im Wald?
