Schaut echt guad aus RHaRE , gefällt mir ! Da hast sicher viele Stunden dran gestanden bis das vollendet war .

RHaRE hat geschrieben:

wimpel hat geschrieben:


Ich versuche gerade erfolglos ein Bild vom Delfino hochzuladen. Testweise hier deswegen ein Bild von meinem Eigenbau Heckenschneider für Frontladerbetrieb. Den habe ich schon vor ca. 20 Jahren gebaut weil es damals sowas noch nicht fertig zu kaufen gab. Er wird mit einen Ölmotor angetrieben, welcher anstelle des hydraulisch betätigten Werkzeugs am Frontlader benutzt wird. Damit schneide ich eine ca. 250m lange Weißdornhecke von allen Seiten, einschließlich oben plan. Für die Positionierung des Messerrbalkens habe ich nur eine Spindelverstellung vorgesehen...weil ein weiterer Ölkreislauf am Frontlader nicht zur Verfügung steht.

Hallo Wimpel ,

mein Eigenbau Heckenschneider ist 2 Jahre alt. Dieser kann in Fahrtrichtung Rechts um 1 m ausfahren , der Mähbalken kann um 220 Grad geschwengt werden und das Ganze wird durch eine 6mm Schraube ( Überlastsicherung ) vor Schäden geschützt .
Mähbalken und Antriebsgetriebe sind von einem klappbaren Mähdrescherschneidwerk

RH

Hallo, ich kann meinen leider nur per lösen von einer Klemmvorrichtung seitlich verschieben. Der Balken läßt sich senkrecht nach oben und senkrecht nach unten per Spindelverstellung positionieren. Ich habe das damals aus purer Verzweifelung selbst gebaut...weil 250m Weißdornhecke kaum mit der Hand zu stutzen sind und die
damals angebotenen Heckenschneider nur am Heck verfügbar waren und deswegen auch extrem teuer.

Sturmwind42 hat geschrieben:Schaut echt guad aus RHaRE , gefällt mir ! Da hast sicher viele Stunden dran gestanden bis das vollendet war .

Hallo Sturmwind ,
ja die Konstruktion und der Bau haben schon viele Stunden benötigt . Auch der Frontlader muste erweitert werden , einen 4 Steuerkreis erhalten und zusätzlich einen weiteren doppelt wirkenden Ölanschluß von Steuergerät vom Schlepperheck für den Ölmotor.
Mit dem Heckenschneider werden die Feldränder nachgeschnitten und eine ingesamt 300 m lange Ausgleichspflanzung in Form gehalten . Auf dem ersten Bild ( mit dem Radlader) ist im Hintergrund ein Teil der in Form gehaltenden Ausgleichspflanzung zu sehen.

RH

RHaRE hat geschrieben:Mit dem Heckenschneider werden die Feldränder nachgeschnitten und eine ingesamt 300 m lange Ausgleichspflanzung in Form gehalten . Auf dem ersten Bild ( mit dem Radlader) ist im Hintergrund ein Teil der in Form gehaltenden Ausgleichspflanzung zu sehen.

Hallo,
schönes Ding; bis zu welcher Astdicke schneidet er problemlos?
Wir haben hier ja alles von Hecken umfasst; hab weit über 10km am Hof. wir schneiden alles mit den rotierenden Häckslern, obwohl die viel Kraft brauchen, aber es liegen halt dann keine Äste auf den Ezäunen,bzw auf der Strasse.
Hab aber immer mit so einem"Secateur" geliebeugelt, weil man den im Standgas fahren könnte.Hab für die Heckenpflege am Anfang bis zu 600Liter Sprit gebraucht.
Also viel Spass mit deinem schönen Stück wünscht
Christian

Weil immer nur Holz auch mal langweilig wird, hier mal ein bißchen Stahlbau

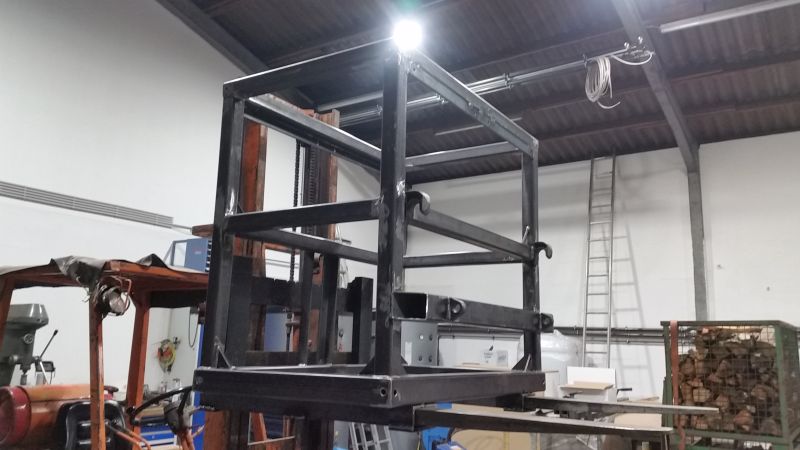

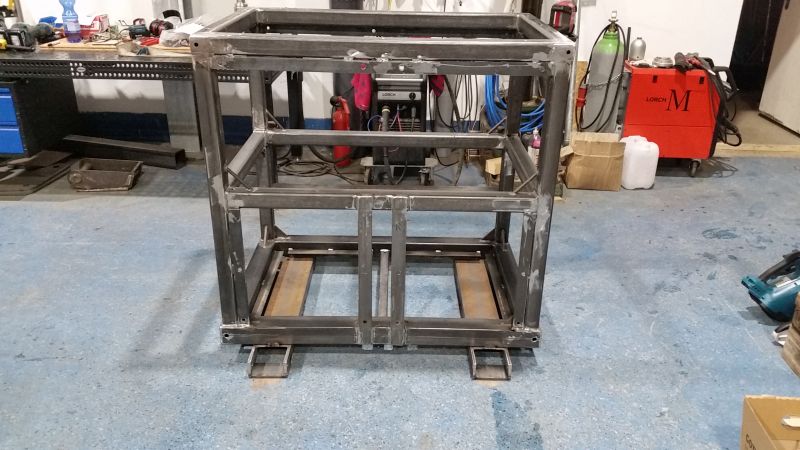

Eigenbau Arbeitskorb, der sowohl an den Frontlader wie auch an den Bagger oder den Gabelstaplter kann.
Wird dann verzinkt und bekommt einen Aluboden, Bilder wie er fertig aussieht kommen dann.







Gruß
WupperFuchs

Nimm statt dem Alublech ein Gitterrost, da fallen die Sägespäne schön durch.
Sieht stabil aus.
Habe ein Faschegestell von Messer.

Hallo,

schön, dass es die Vorstellung der eigenen Projekte gibt. Benutze das gerne zur Ideenfindung. Möchte dann auch was dazu beitragen und eines meiner Kleinprojekte vorstellen. Ist jetzt auch schon wieder ein paar Jahre alt.

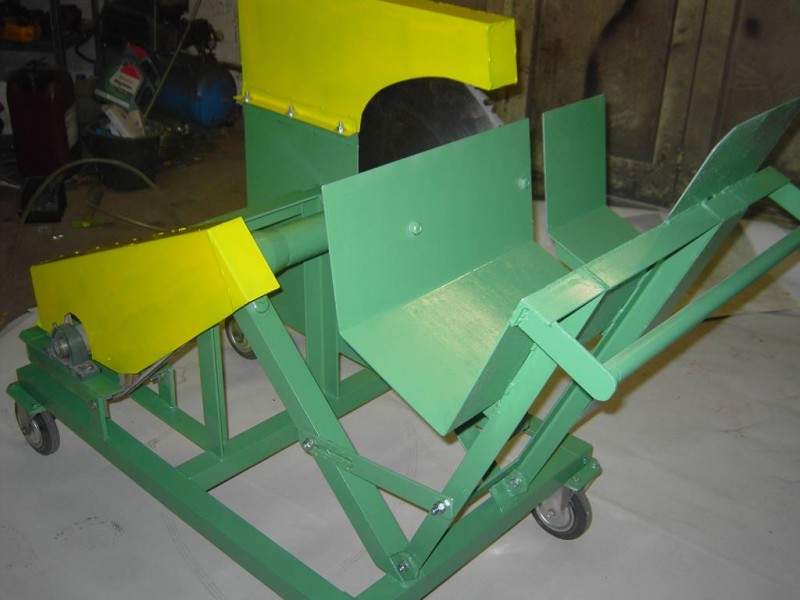

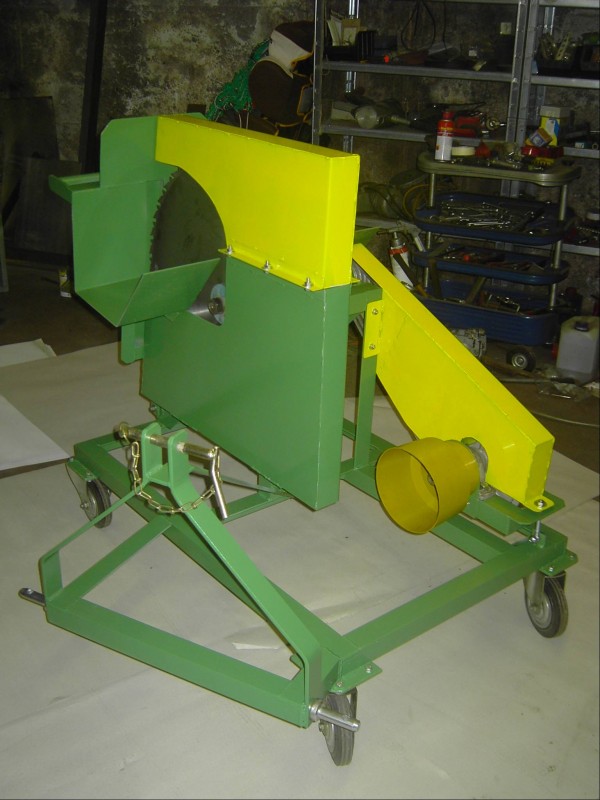

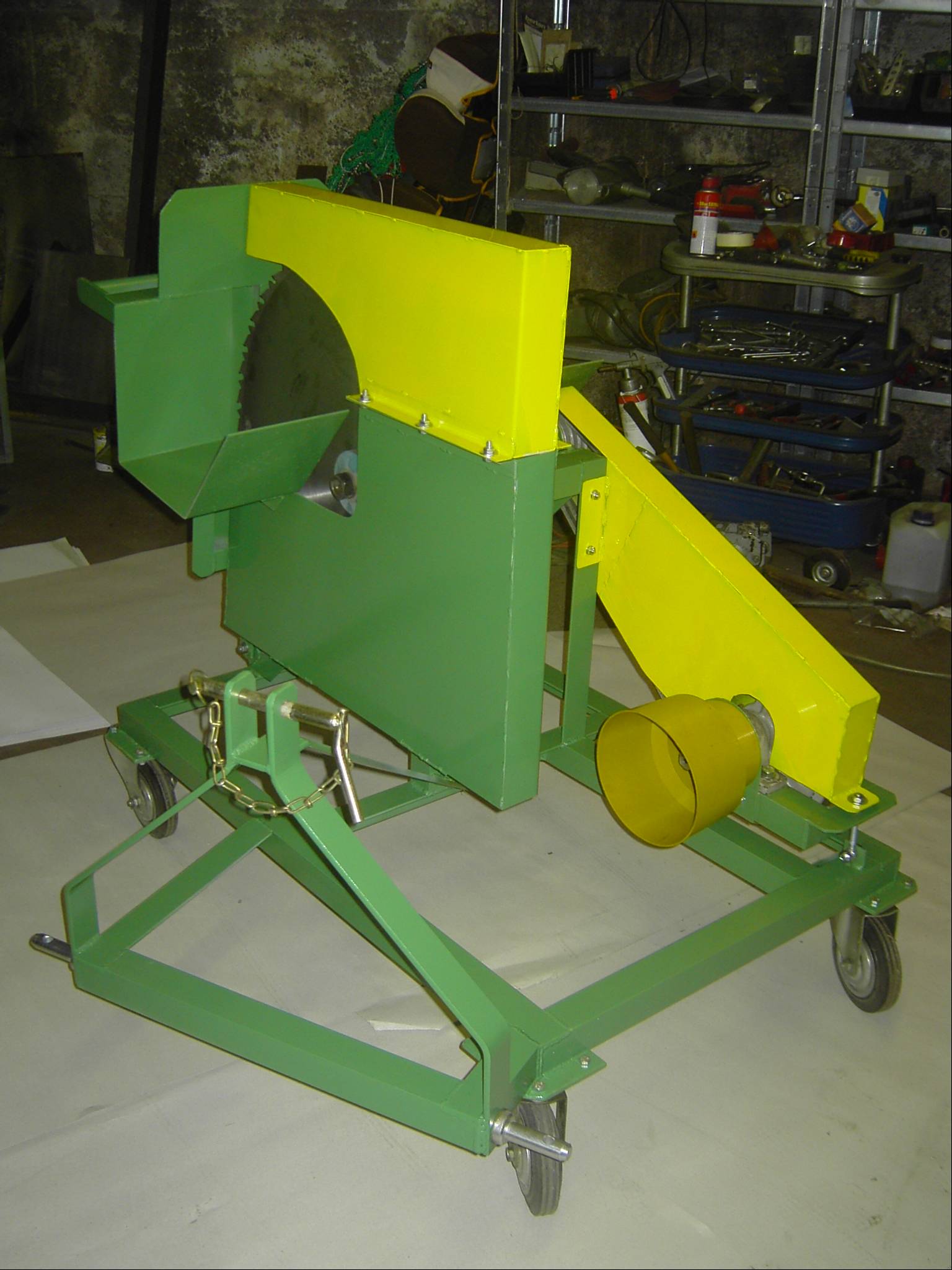

die wesentlichen Teile sind eine stabile DDR Sägewelle und ein Zapfwellenvorgelege mit Riemenscheibe.
Die Dreipunktaufhängung ist schräg damit etwas längere Holzteile nicht mit Hinterrad des Traktors in Berührung kommen.

Gruß Wolfgang

Englberger hat geschrieben:Hallo,
schönes Ding; bis zu welcher Astdicke schneidet er problemlos?
Wir haben hier ja alles von Hecken umfasst; hab weit über 10km am Hof. wir schneiden alles mit den rotierenden Häckslern, obwohl die viel Kraft brauchen, aber es liegen halt dann keine Äste auf den Ezäunen,bzw auf der Strasse.
Hab aber immer mit so einem"Secateur" geliebeugelt, weil man den im Standgas fahren könnte.Hab für die Heckenpflege am Anfang bis zu 600Liter Sprit gebraucht.
Also viel Spass mit deinem schönen Stück wünscht
Christian

Hallo Englberger ,

er schneidet problemlos bis etwa 4 cm bei Weichholz ,bei Eichen ist bei etwa 3 cm Schuss . Was an den Bäumen innerhalb von 2 (3) Jahren nachwächst , kann damit problemlos wieder abgeschnitten werden. Für Feldränder ist das nicht das Optimum ,ich würde schon gerne auch dickere Äste abschneiden wollen . Für Hecken ist das Gerät OK.
Was ist ein "Secateur" ? Bei Google kommen da nur Gartenscheren .

RH

WupperFuchs hat geschrieben:Weil immer nur Holz auch mal langweilig wird, hier mal ein bißchen Stahlbau
Eigenbau Arbeitskorb, der sowohl an den Frontlader wie auch an den Bagger oder den Gabelstaplter kann.
Wird dann verzinkt und bekommt einen Aluboden, Bilder wie er fertig aussieht kommen dann.

Der Dateianhang Arbeitskorb-1.jpg existiert nicht mehr.

Der Dateianhang Arbeitskorb-2.jpg existiert nicht mehr.

Der Dateianhang Arbeitskorb-3.jpg existiert nicht mehr.

Gruß
Wupper Fuchs

Ok WupperFuchs ,
nicht nur für Holz .

RH

Schöne Arbeit RHaRE !

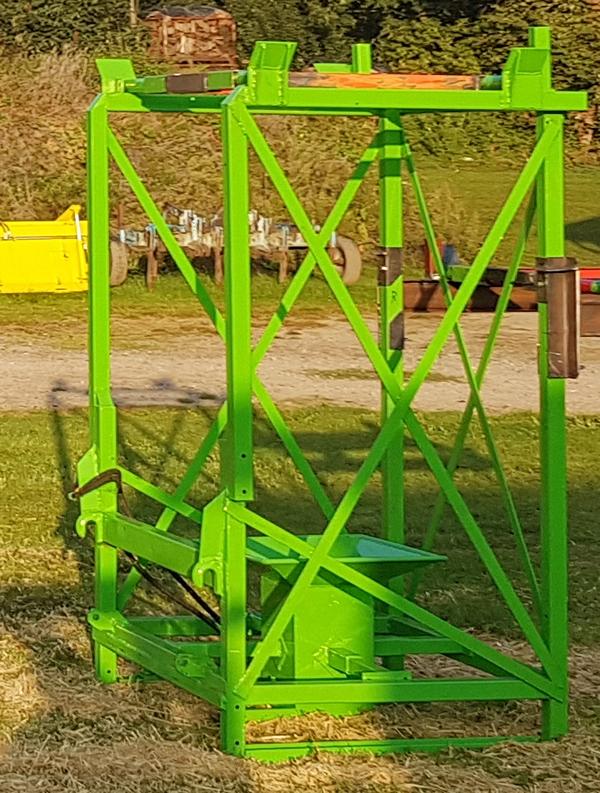

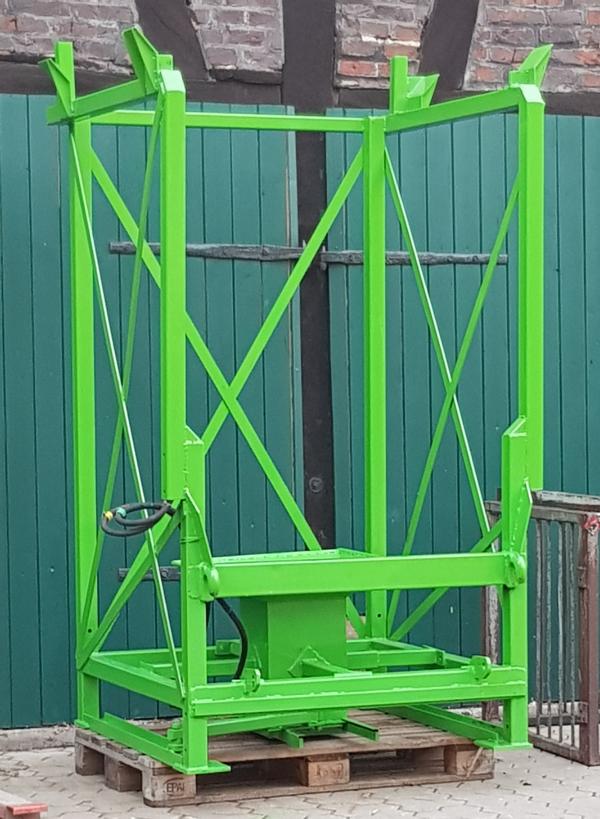

Wie übergibst du den Big Bag an das Gestell ?

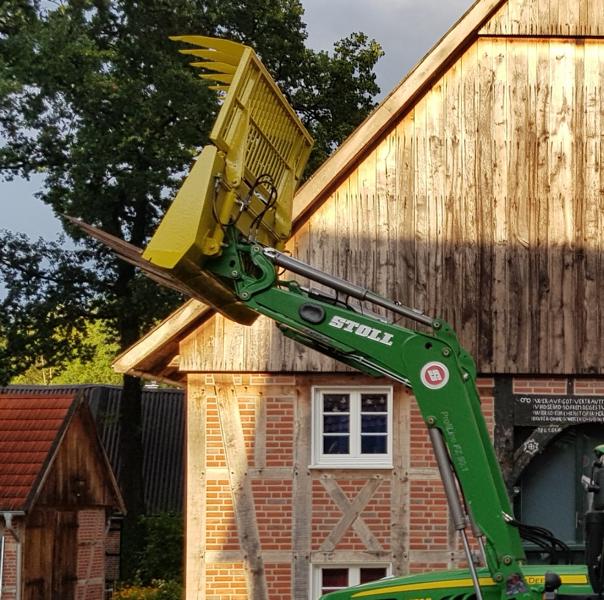

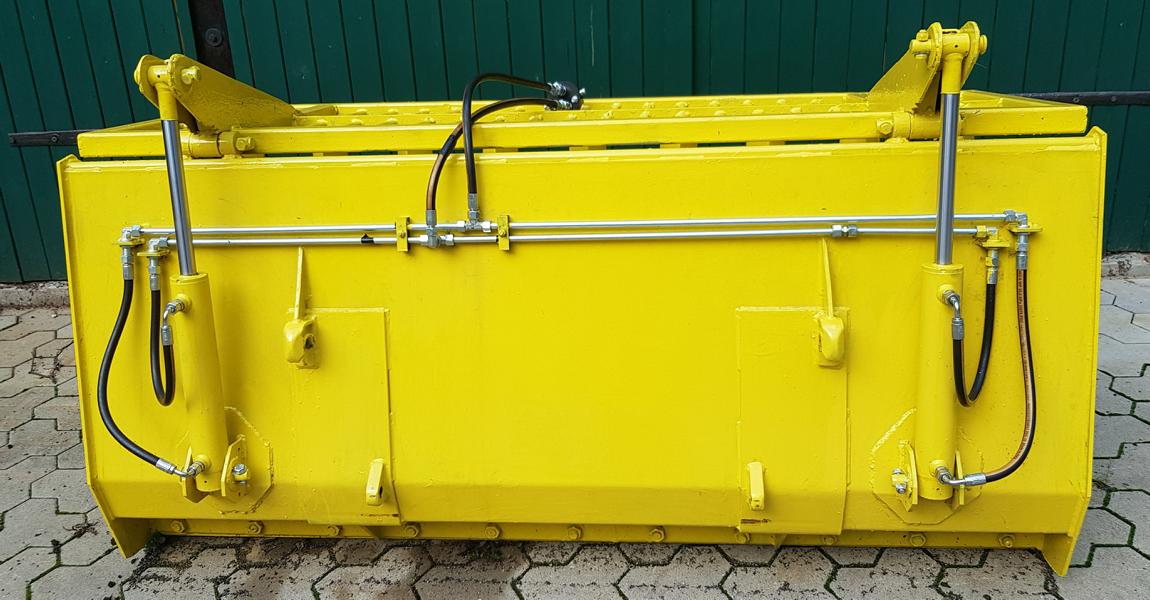

Und zur Stoll Gabel , ich hab die Gleiche und auch schon oft überlegt da nen Gebiss dran zu basteln. Die ist halt schon sehr lausig gebaut für sowas . Für leichtere Sachen und einen gefühvollen Fahrer wirds reichen .
Du hast ja sogar noch den Orginal Zinkenträger drin, der ist sowas von lausig gebaut, den musste ich schon ersetzen .

Und das Scharnier oben ist wohl noch von vorne verstärkt ?
Weil das was man an dem Bild sieht wird es den ersten Einsatz nicht aushalten .

Hallo Wupperfuchs,

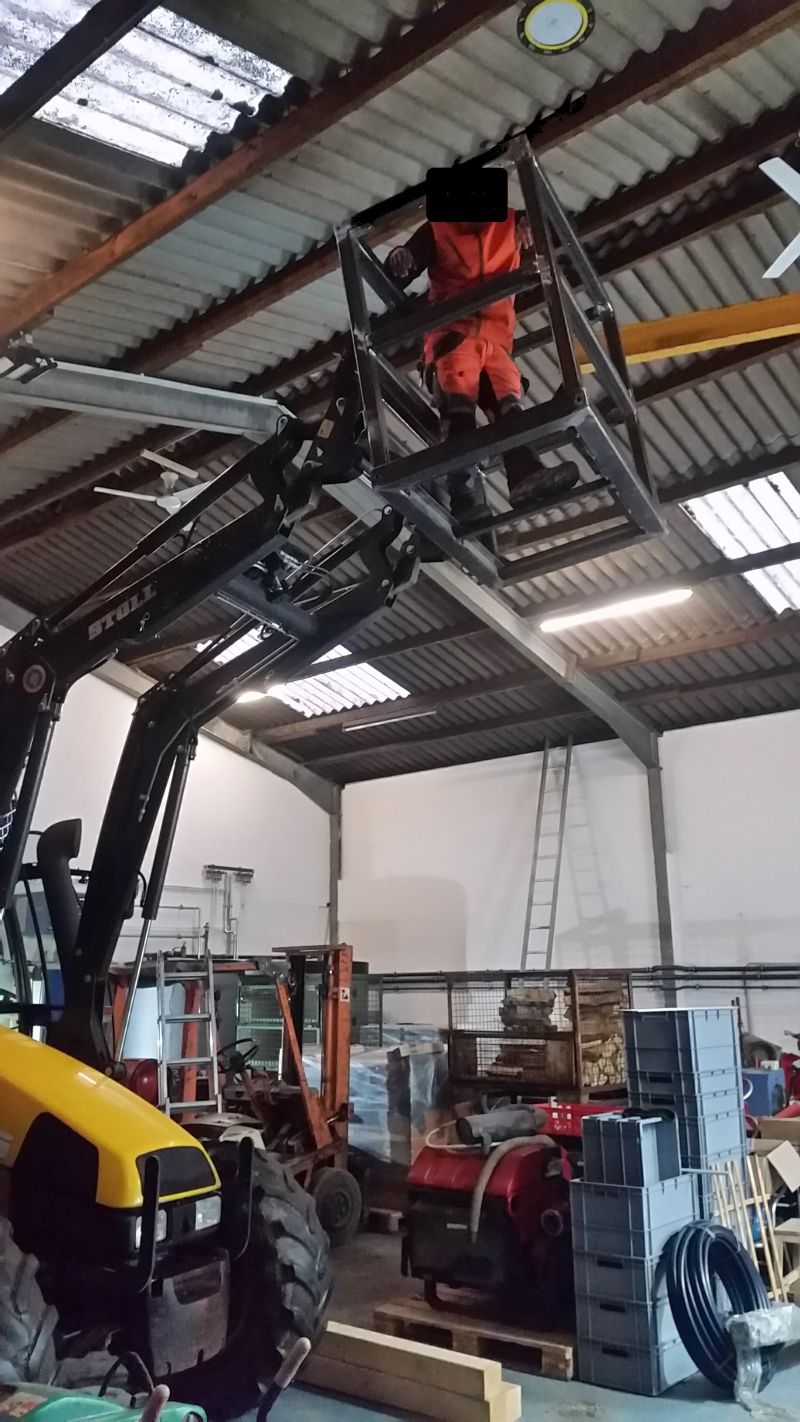

dein Arbeitskorb ist echt super. Die Rechtslage ist in Deutschland, wie bei vielen Dingen, aber echt bescheuert. Hast du den Arbeitskorb am Gabelstapler oder an der Palettengabel des Hubladers ist alles in Ordnung. Dann gilt er als Ladung. Hast du den Korb aber an der Aufnahme des Hubladers oder Baggers, ist es ein Anbaugerät und braucht eine Abnahme eines Sachverständigen. Wenn du damit einen Mitarbeiter hochhebst und es passiert ein Arbeitsunfall gibt's mächtig Ärger mit der BG. Wenn der Mitarbeiter dagegen den Chef hochhebt ist es wieder in Ordnung, da Eigenverantwortung des Chefs. So wurde es mir vor einiger Zeit jedenfalls von einem Experten für Arbeitssicherheit erzählt.

Scubi hat geschrieben:Hallo Wupperfuchs,

dein Arbeitskorb ist echt super. Die Rechtslage ist in Deutschland, wie bei vielen Dingen, aber echt bescheuert. Hast du den Arbeitskorb am Gabelstapler oder an der Palettengabel des Hubladers ist alles in Ordnung. Dann gilt er als Ladung. Hast du den Korb aber an der Aufnahme des Hubladers oder Baggers, ist es ein Anbaugerät und braucht eine Abnahme eines Sachverständigen. Wenn du damit einen Mitarbeiter hochhebst und es passiert ein Arbeitsunfall gibt's mächtig Ärger mit der BG. Wenn der Mitarbeiter dagegen den Chef hochhebt ist es wieder in Ordnung, da Eigenverantwortung des Chefs. So wurde es mir vor einiger Zeit jedenfalls von einem Experten für Arbeitssicherheit erzählt.

Nicht unbedingt. Der BG ist so ein Arbeitskorb hundert mal lieber, als ein hantieren in der Lader/Frontladerschaufel oder mit einer Leiter. Hat mir der BG-Revisor bei der letzten Betriebskontrolle gesagt.

Kommt sicher darauf an wie weit der BG-Mitarbeiter seinen Ermessensspielraum ausnutzt. Ich würde mir trotzdem des Merkblatt ansehen und versuchen möglichst viele Anforderungen der BG zu erfüllen:
https://cdn.svlfg.de/fiona8-blobs/public/svlfgonpremiseproduction/e56402190b5ffbea/2c40b32c6628/fa-arbeiten-in-der-hoehe-131220.pdf
https://cdn.svlfg.de/fiona8-blobs/public/svlfgonpremiseproduction/fd86d703ad4833da/8253d660f9b4/t01-lsv-info-arbeitsplattformen-traktoren.pdf

Ich habe schon so einiges an Anbaugeräten für Schlepper oder Bagger selbst gebaut. Eins ist dabei ganz interessant und wenn man es hier liest, völlig logisch:
Ich nehme einige Stahlteile oder auch Laserteile und schweiße die zusammen, dazu habe ich mir einen speziellen Schweißtisch zugelegt. Aber was passiert, wenn ich zb 10 Teile á 10 Kilo und noch 2 mit 15 Kilo auf den Tisch lege und verschweiße?
Richtig, ich kann es nicht mehr runterheben und auch nicht anbauen.

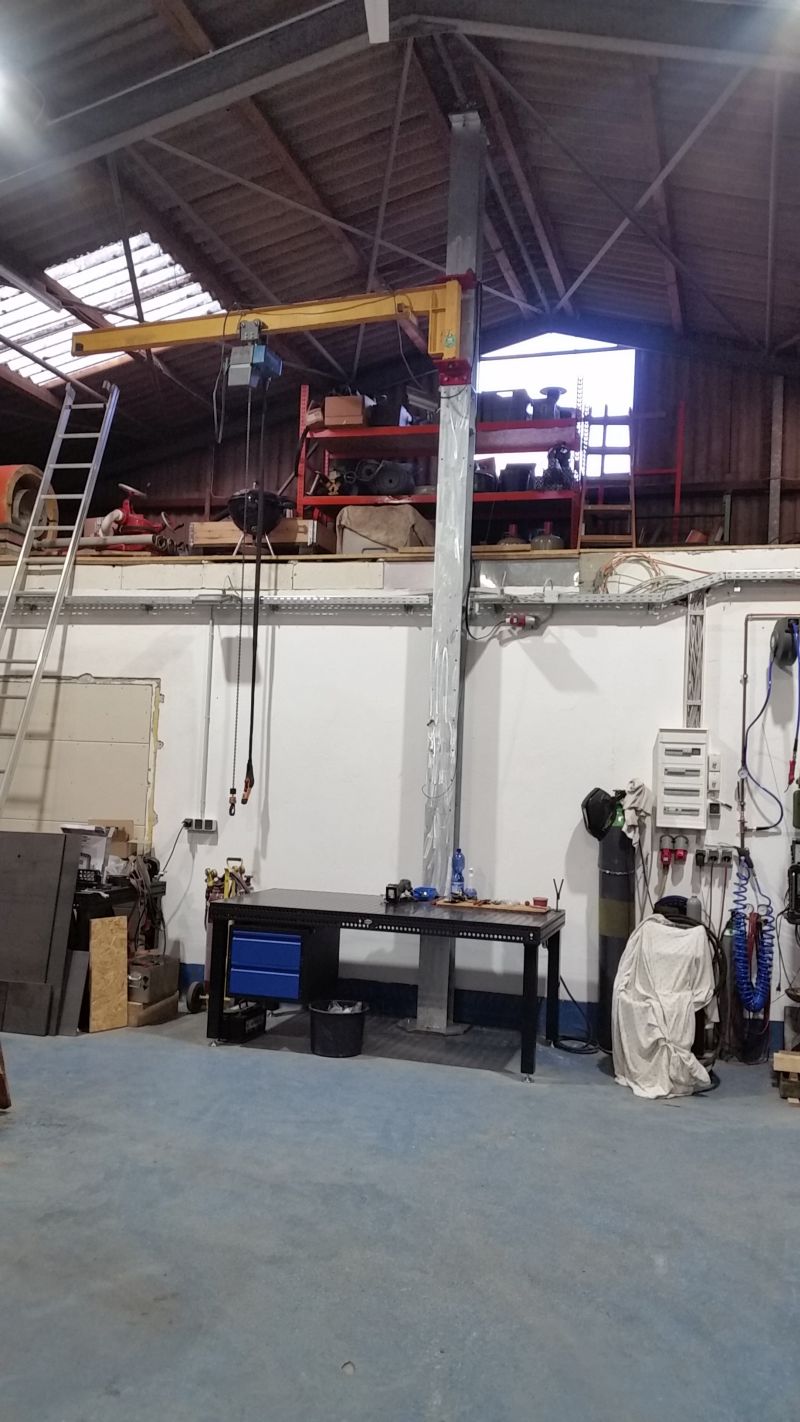

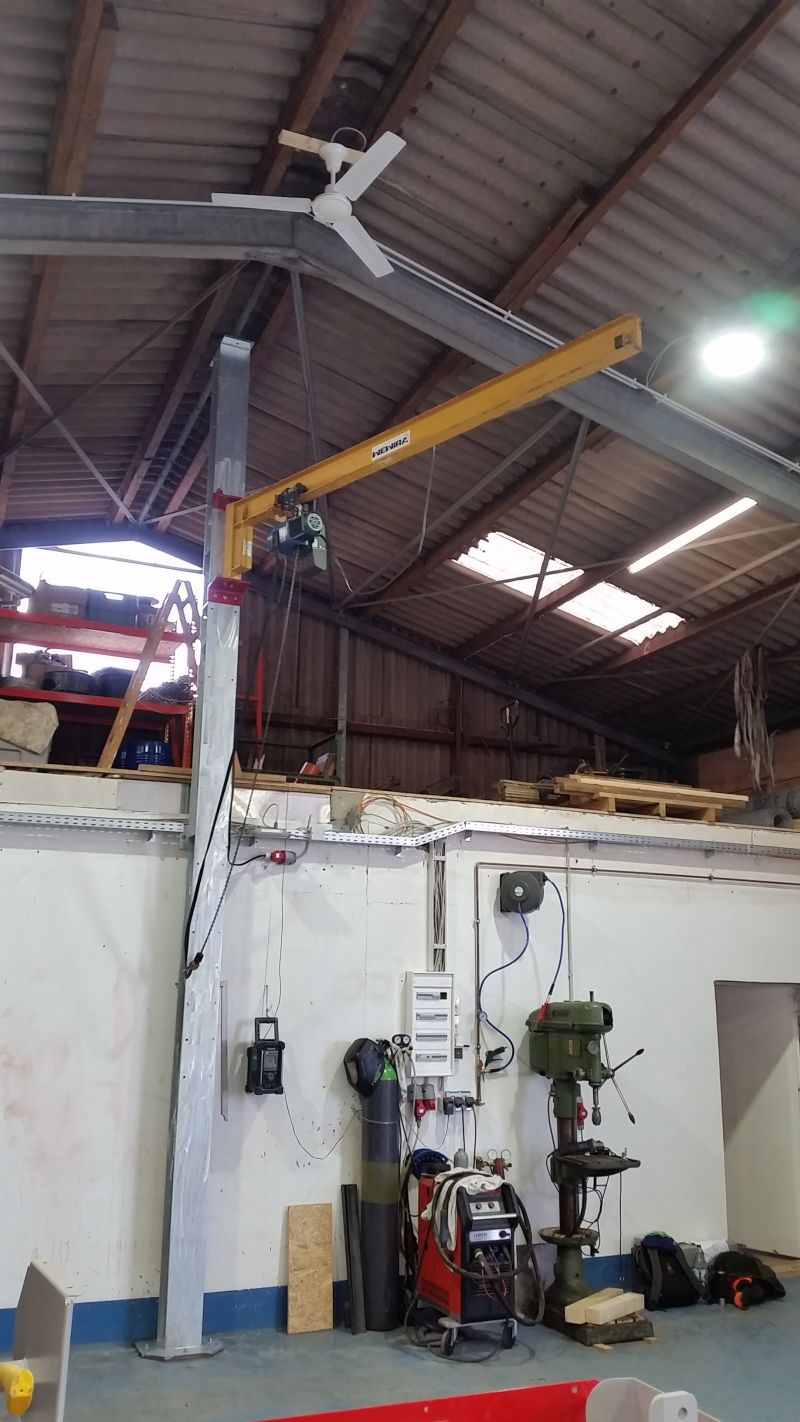

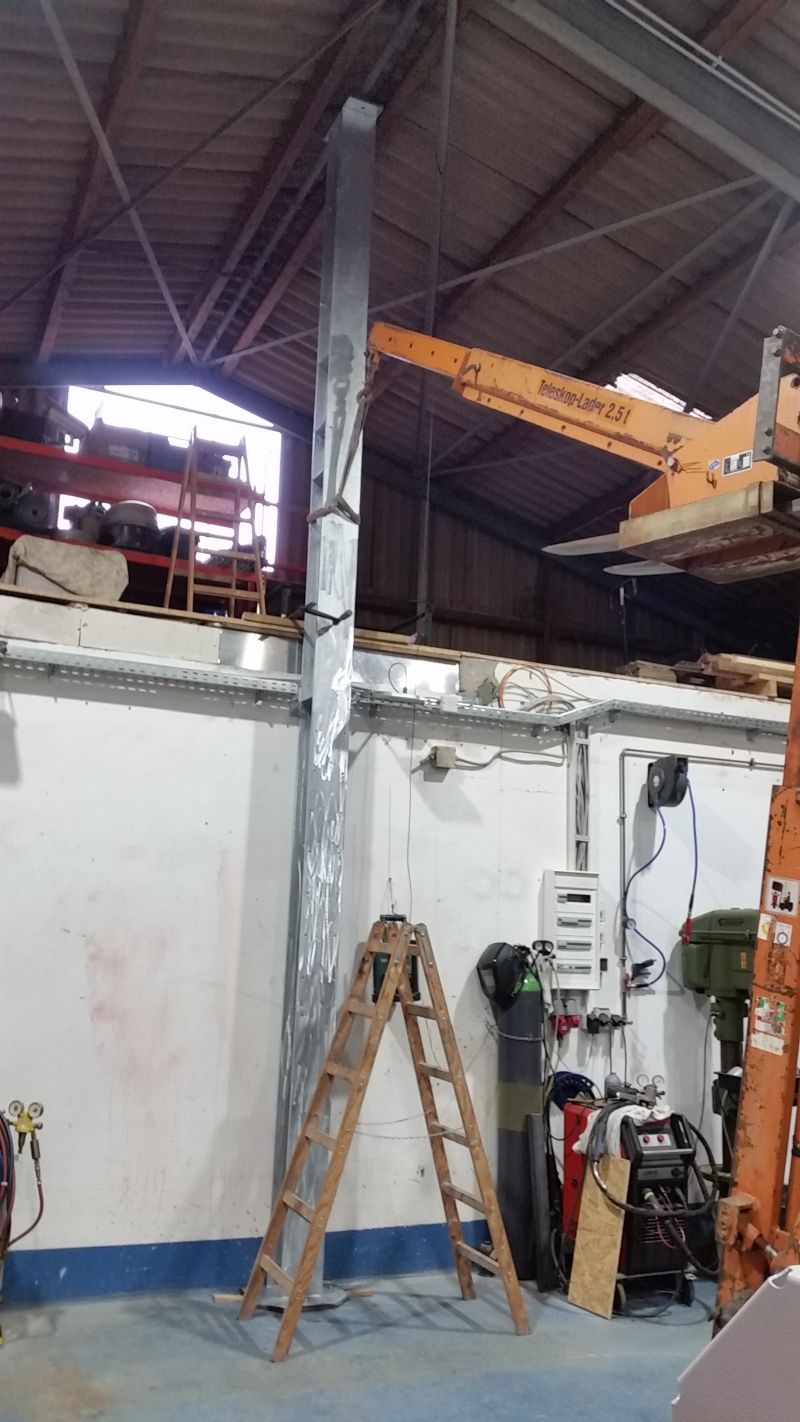

Deswegen war mit das erste in meiner neuen Halle, ein Kran über dem Schweißplatz. Den Träger habe ich so zugeschnitten und verstärkt, das er genau an den tragenden Teilen der Halle verschraubt ist. Tragkraft Kran 250 Kg

@Wupperfuchs, du schriebst das du den Arbeitskorb verzinken lassen willst und höchstwahrscheinlich wirst du dann auch mit der Kettensäge im Korb arbeiten. Dann bohre in die Reling mal vor dem Verzinken noch ein paar Löcher wo eine Aluminium- oder Holzhaube befestigt werden kann.
Ob der Korb direkt am Trägergerät befestigt ist oder mit der Gabel aufgenommen wird, spielt keine Rolle, wenn keine Sicherungseinrichtung gegen plötzliches Absenken z.B. durch Schlauchbruch eingebaut ist gibt es Mecker von der BG.
Ebenfalls muss ein Anschlagpunkt für eine Absturzsicherung vorhanden sein.
Eigentlich müsste noch eine Bedienungsvorrichtung für das Absenken im Korb vorhanden sein damit du nicht da oben verhungerst, wenn der Maschinenfahrer eingeschlafen ist, es sei denn eine weitere Person, die die Maschine bedienen kann, ist anwesend.
Wird ein Einstieg durch eine Tür gebaut so ist diese selbstschließend zu konstruieren.
Gruß Yogi
