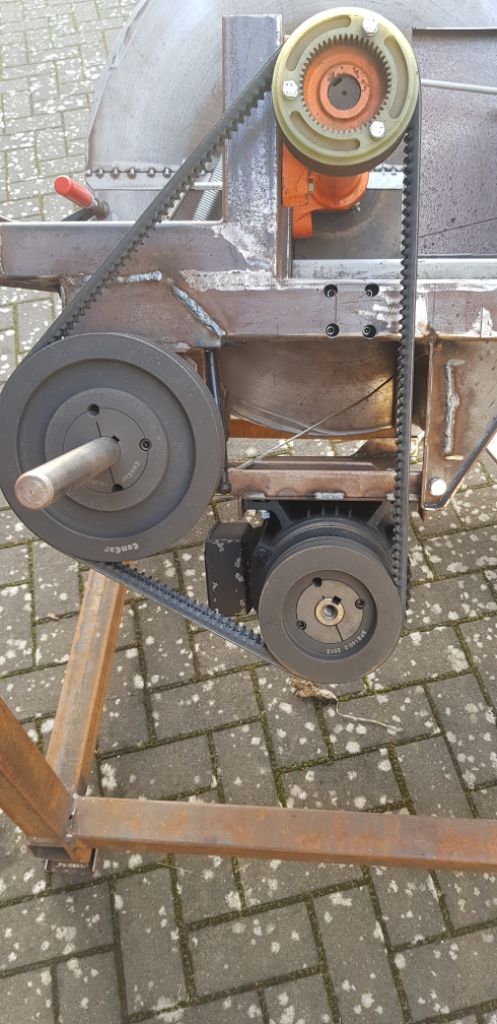

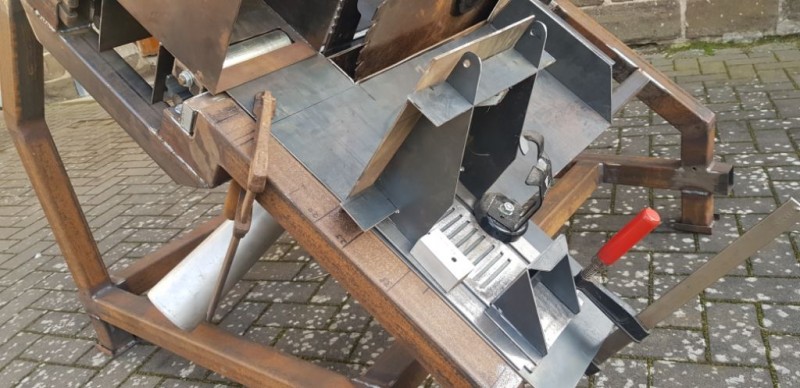

von **Ecoflight** » Sa Feb 20, 2021 17:18

....und noch ein paar...

von **MartinH.** » Sa Feb 20, 2021 20:50

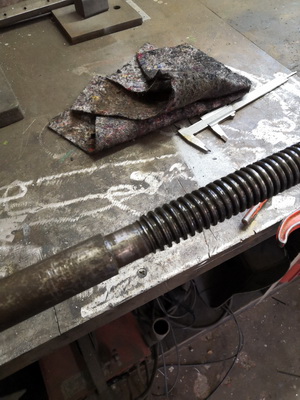

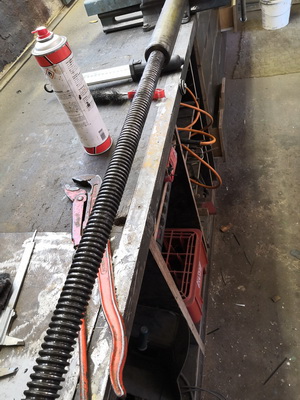

Da bei unserem 10-Meter Förderband nach 41 Jahren die Hubspindel versagte, musste hier Ersatz verbaut werden.

Lösungsansatz: Hydraulisch oder Seilzug.

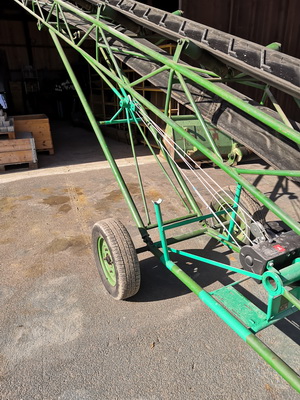

Die Seilzuglösung wurde wie folgt realisiert:

- Stier 500 kg/230V Seilzug (ja 500kg Zugkraft werden benötigt, hätte ich nicht gedacht, mein Vater hatte recht!)
- Steuerteil wurde verlängert und bei der Steckdose angebracht
- Endschalter "oben" wurde mit eingebunden
- eine weitere Umlenkrolle wurde verbaut, da der Seilzug zu schnell angezogen hat

: 2020-09-09 18.56.24_Bildgröße ändern.jpg (68.19 KiB) 10202-mal betrachtet

: 2020-09-09 18.56.27_Bildgröße ändern.jpg (63.35 KiB) 10202-mal betrachtet

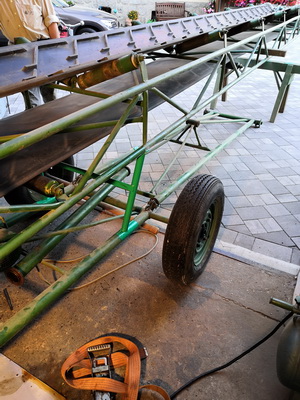

: 2020-09-09 18.57.36_Bildgröße ändern.jpg (78.55 KiB) 10202-mal betrachtet

: 2021-02-20 13.25.15_Bildgröße ändern.jpg (82.66 KiB) 10202-mal betrachtet

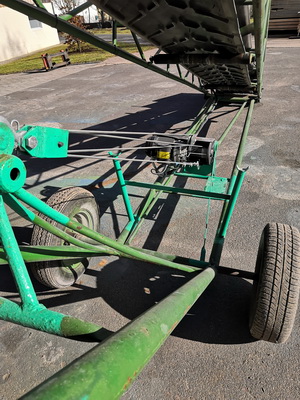

: 2021-02-20 13.25.20_Bildgröße ändern.jpg (79.28 KiB) 10202-mal betrachtet

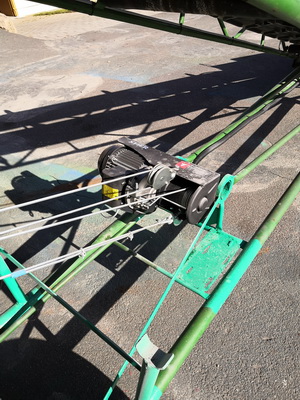

: 2021-02-20 13.25.21_Bildgröße ändern.jpg (79.5 KiB) 10202-mal betrachtet

von **hälle** » So Feb 21, 2021 20:48

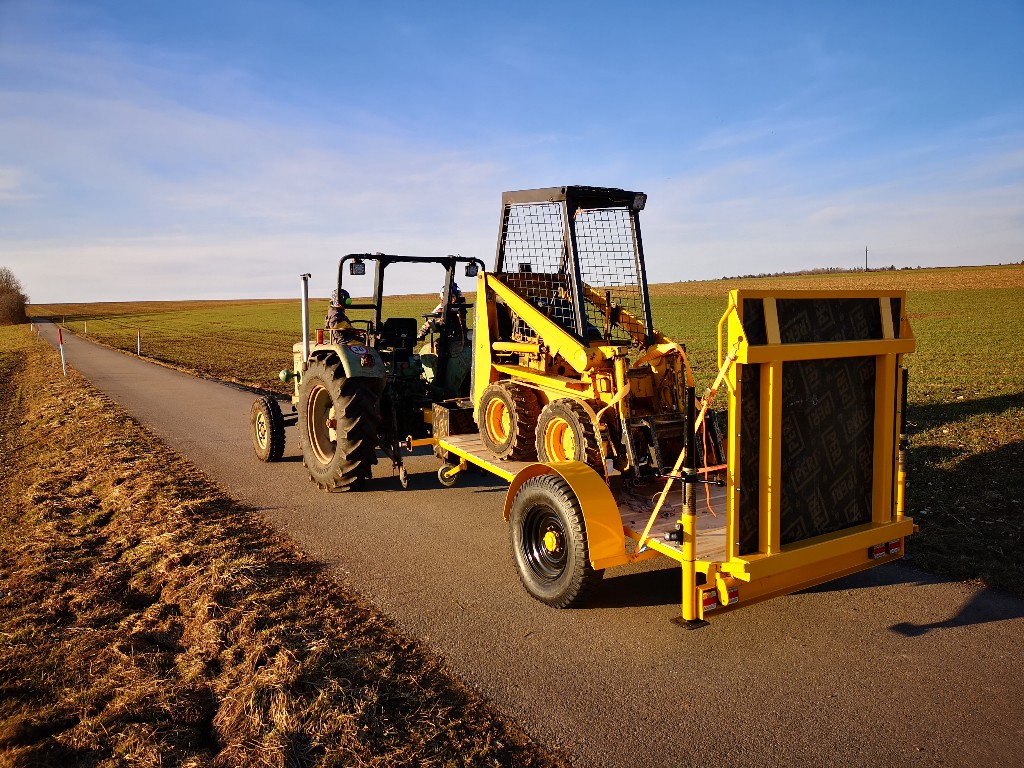

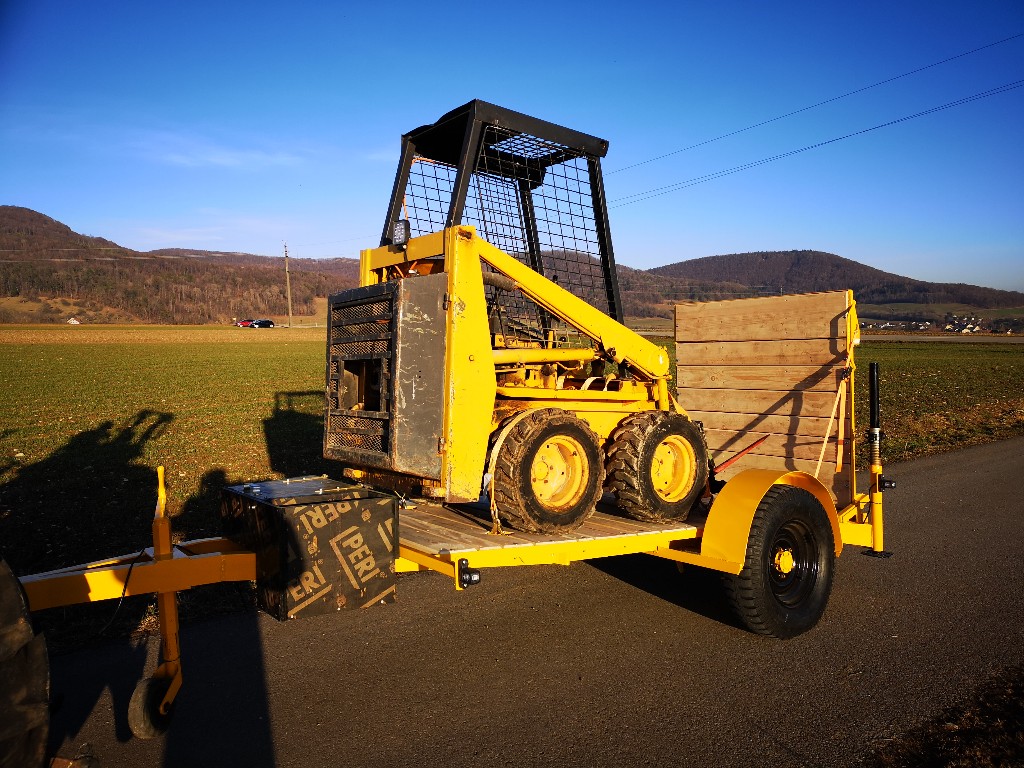

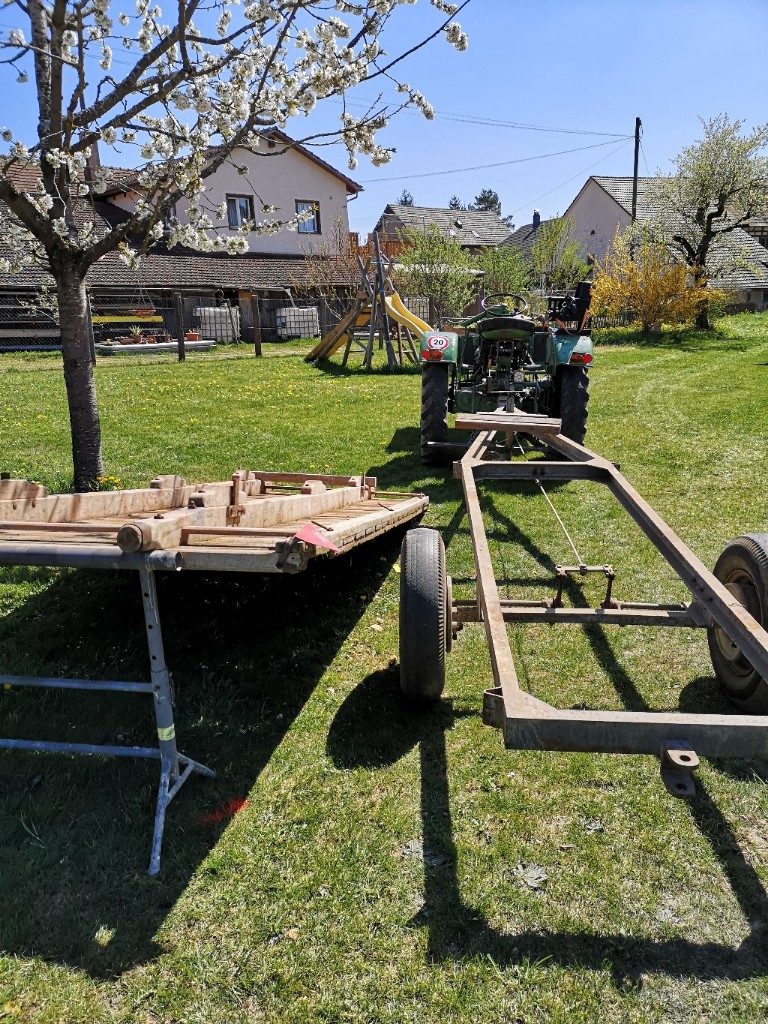

Hab da auch mal wieder was gemacht. Nicht komplett Eigenbau. War ein uralter Wagen mit Holzbrücke. Reifen waren noch Weisswandreifen

Rahmen und Achse hab ich übernommen KReifen natürlich neu) und passend umgestrickt. Jetzt taugt er wunderbar zum Transport von meinem kleinen Hüpfer oder nem kleinen Bagger.

von **63holgi** » So Mär 07, 2021 18:52

Auch wenn es nicht als Eigenbau läuft ist es aber evtl. eine Idee
für den ein oder anderen...

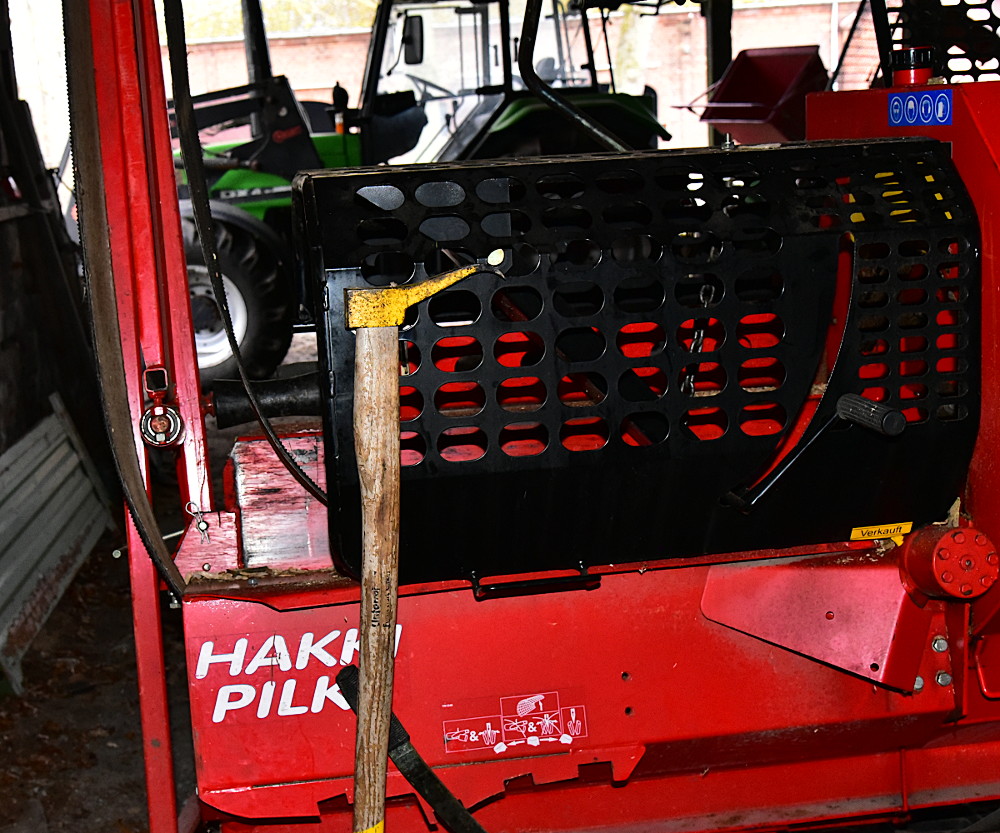

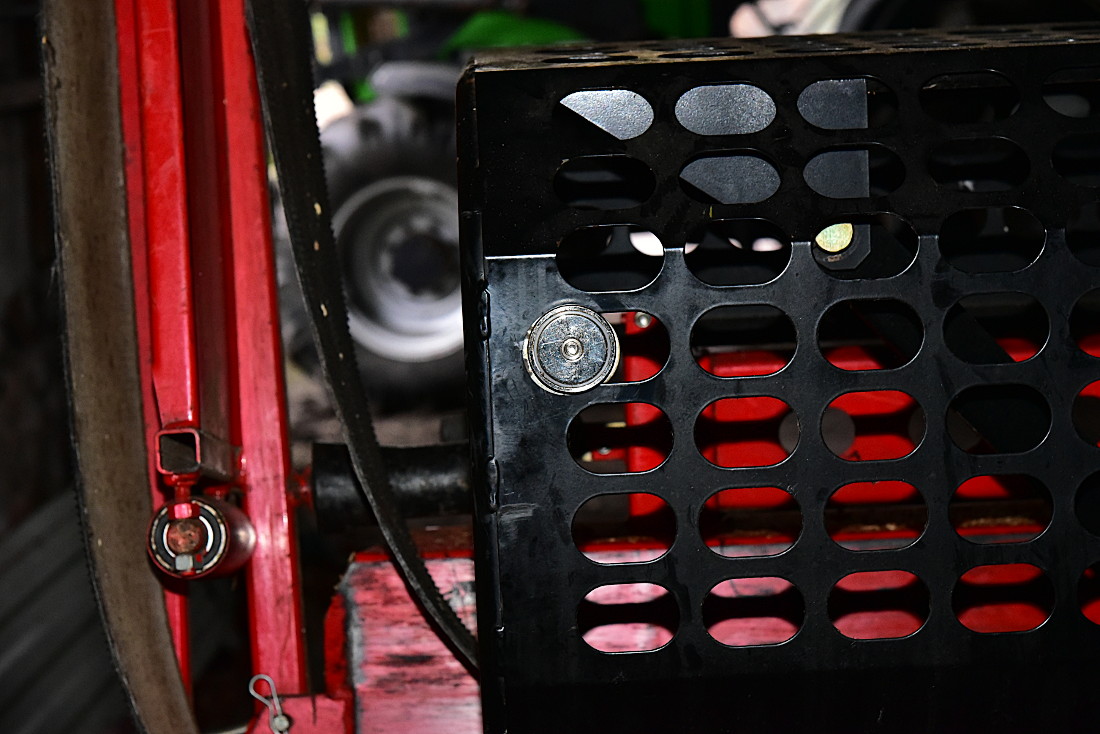

Wenn ich mit dem Sägespalter arbeite hab ich immer einen Sappie dabei. Stell ich
den neben die Maschine fällt er um oder man läuft dagegen, leg ich ihn auf die
Maschine fällt er runter usw. Ich hab einen 80KG Neodym Flachgreifer, 50x10 mit
M8 Innengewinde, mittels kurzer Schraube und großer Unterlegscheibe an das
Schutzgitter über dem Stammförderband geschraubt. Das hält und der Sappie
ist nicht mehr im Weg, lässt sich mit der Hebelkraft am Griff schnell greifen und
ist auch schnell wieder "angepappt"

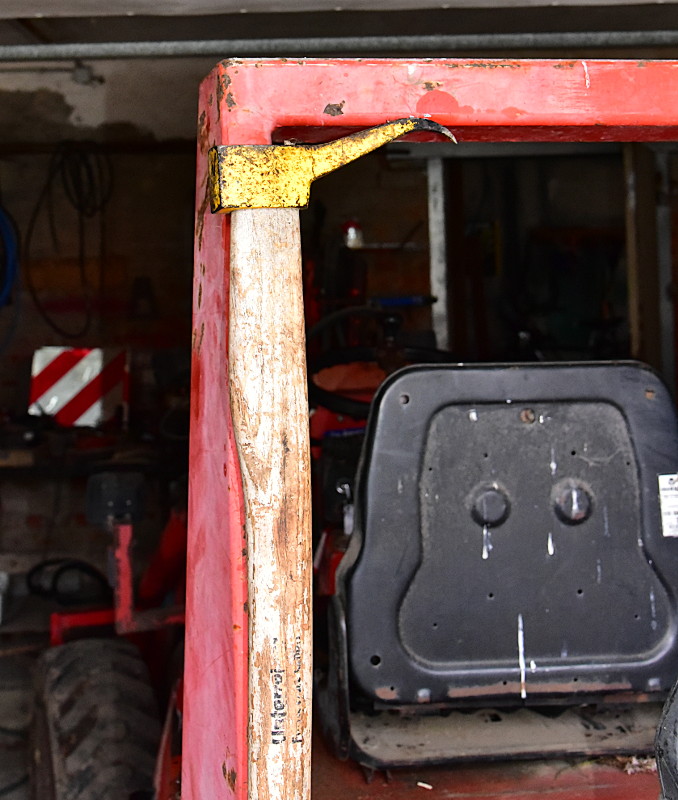

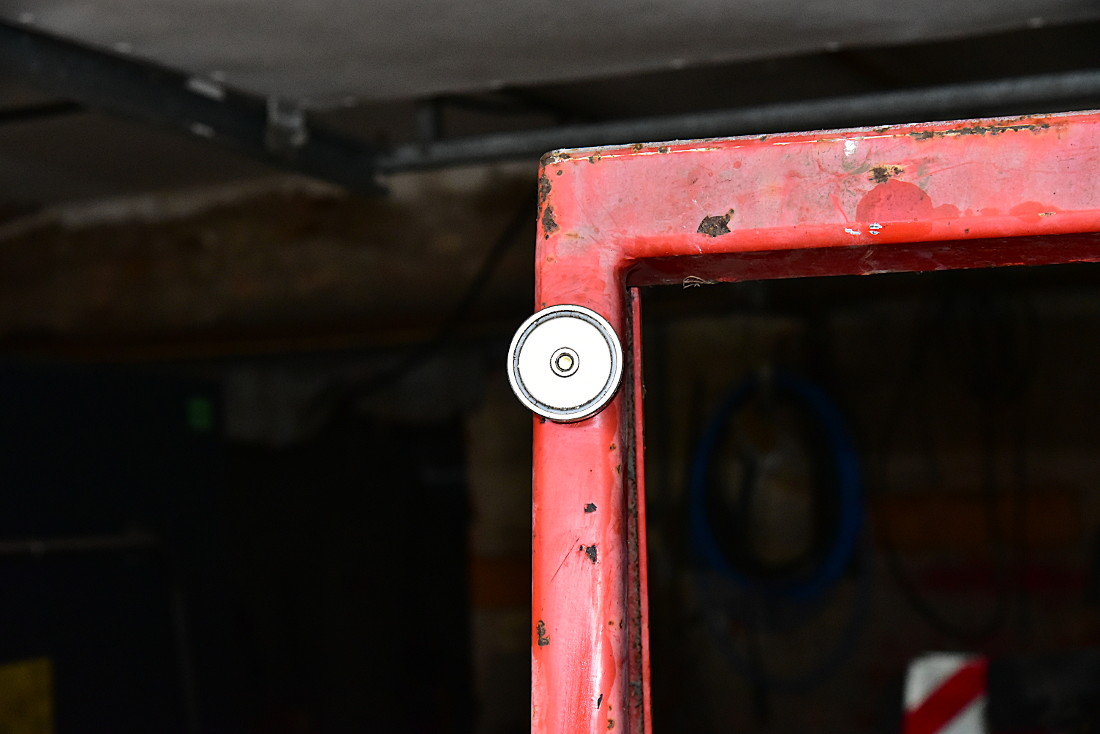

Ähnlich mit dem Hoftrac, säge ich auf Länge oder was auch immer hab ich auch oft den
Sappie dabei, ist nur unpraktisch beim "Transport".
Auch hier ein 80Kg Neodym Flachgreifer, Loch gebohrt und M8-Gewinde reingeschnitten,
Schraube von hinten reingedreht und den Magneten dann auf die Schraube.
Hat den Test über eine "Rüttelstrecke" bestanden, hält wie angeklebt aber lässt sich
ebenso schnell nehmen und wieder verstauen wie beim Sägespalter.

: HSU_2362.JPG (129.32 KiB) 8270-mal betrachtet

von **Holzteufele** » Fr Mär 19, 2021 21:52

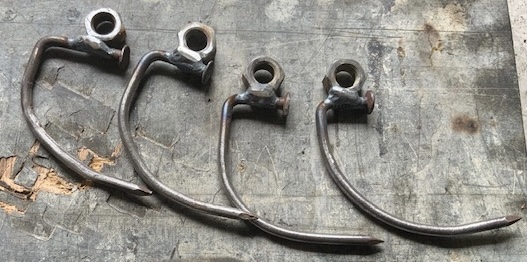

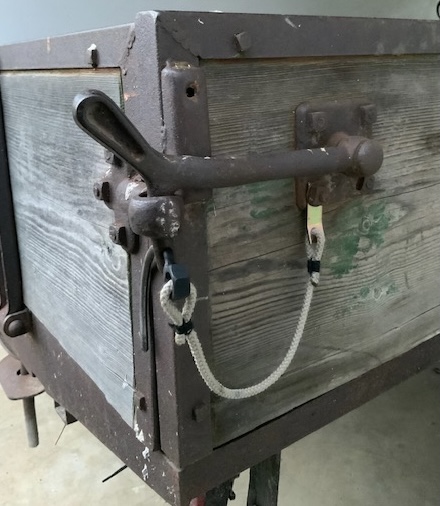

Nichts weltbewegendes - aber es hat mich genervt das andauernd die käuflichen Verschlußsicherungen mit den billigen Kettchen defekt waren - deshalb aus Nägeln stabile gebogen, eine Mutter drangeschweißt und ein Stück Seil von der alten Fockfall ... das hebt jetzt

: 9C4C999B-9864-4DCD-9651-382D49D212BF.jpeg (82.42 KiB) 6840-mal betrachtet

: Gemacht für die Ewigkeit; 459ED03C-471F-4F90-876A-60CA2729675F.jpeg (85.64 KiB) 6840-mal betrachtet

von **Schlepperfahrer77** » Sa Mär 20, 2021 13:44

Das nenne ich mal schönes und funktionales upcycling...

von **Badener** » Mi Apr 07, 2021 7:35

Hi,

durch meinen Eigenbau RüWa werde ich gezwungen auch eine MS mitzunehmen. Normal hab ich die immer an die Winde gehängt aber das fällt ja beim RüWa aus. Da ich die Säge aber nicht an den RüWa hängen wollte (Staub und Schmutz duch die Hinterräder) hab ich mir überlegt, wo ich es sonst hinbauen könnte. Ich musste feststellen, das gar nicht so viele Adäquate Plätze am Traktor vorhanden sind. Deshalb hab ich die Halterung (auch Eigenbau) kurzerhand an die Werkzeugkiste gehangen. Mal schauen wie lande die Kiste das Aushält. Momentan juckt es sie nicht wirklich.

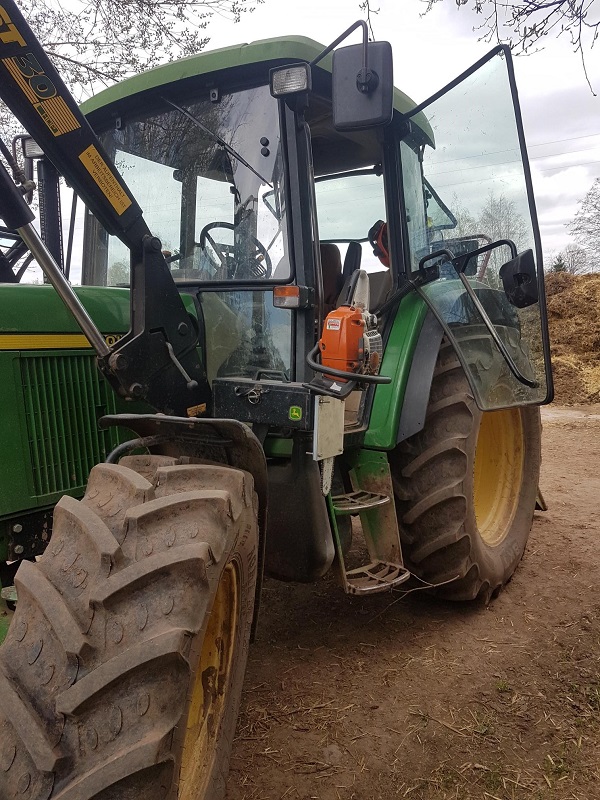

: Staub und Drecksicherer MS Halter; MS_halter.jpg (226.49 KiB) 4990-mal betrachtet

Grüße

von **allgaier81** » Mi Apr 07, 2021 8:11

Hallo Badener,

steht die Säge über die Außenkante des Schleppers über? Das wollte ich nicht damit ich mir die beim Einparken und Rangieren nicht kaputt fahre.

Ich habe die Werkzeugkiste um 90Grad gedreht und den Sägenhalter dahinter platziert.

von **Badener** » Mi Apr 07, 2021 9:14

Hallo,

Sie steht nicht wirklich über. Vllt. ein max. zwei cm. Aber man sieht einwandfrei zu ihr, wenn man im Traktor sitzt. Wenn man die Kaputt fährt muss man schon ganz schön pennen...

Grüße

von **Gruul86** » Do Apr 08, 2021 10:08

Hallo,

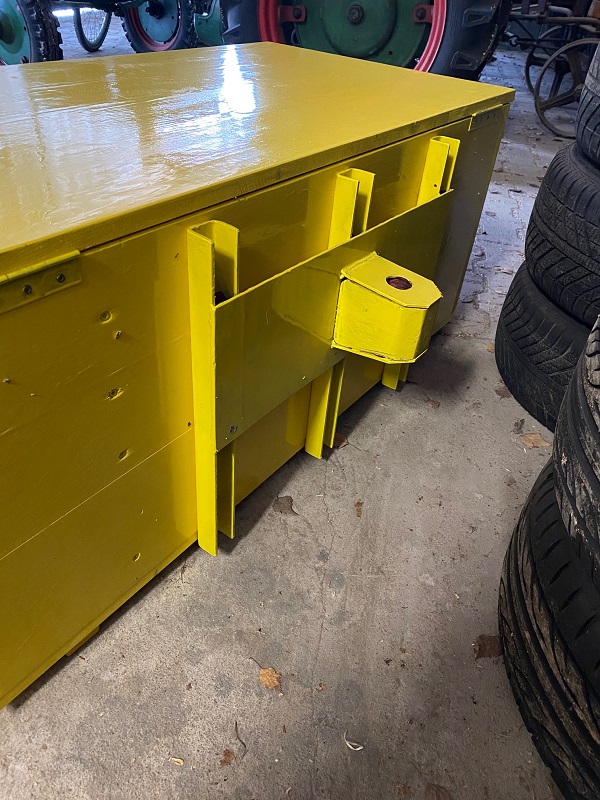

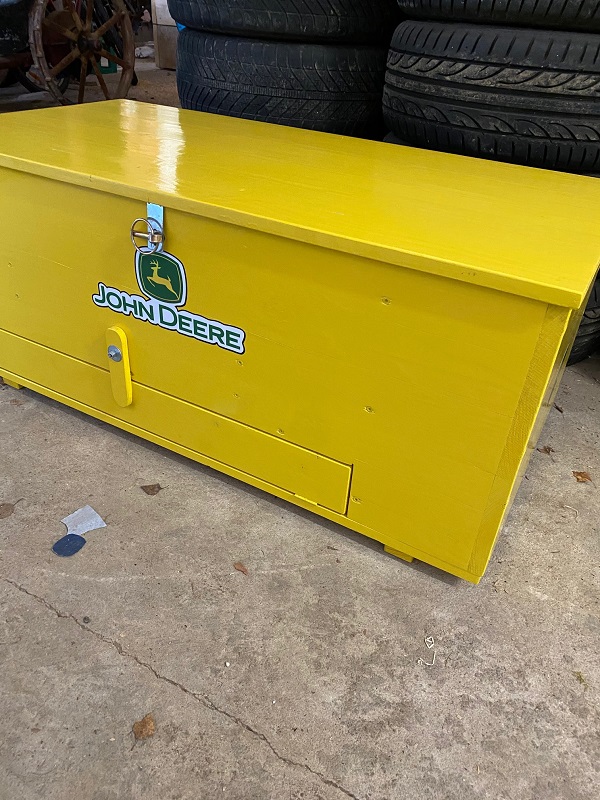

zum Rückewagen hab ich mir jetzt noch eine Forstkiste gebaut. Da ich keine Fronthydraulik habe und den Frontlader in Kombination mit dem Rückewagen nicht mitnehmen möchte, habe ich eine Halterung für das vordere Zugmaul gebauft (Bild 6). Die Halterung hab ich so knapp gemacht, dass die Kiste Bombenfest sitzt und nicht wackelt. Der einzige Nachteil ist, dass ich die Kiste nicht alleine anbauen kann. Da müsste ich ein Podest bauen, wo ich sie auf der richtigen Höhe abstellen kann bzw. mit einem Podest auf einem Hubwagen hinfahre ... Da fällt mir schon noch was ein.

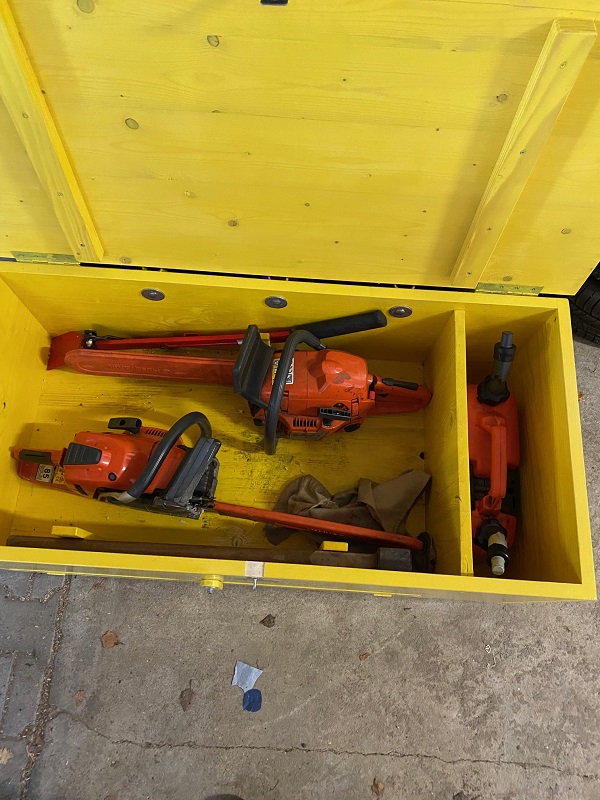

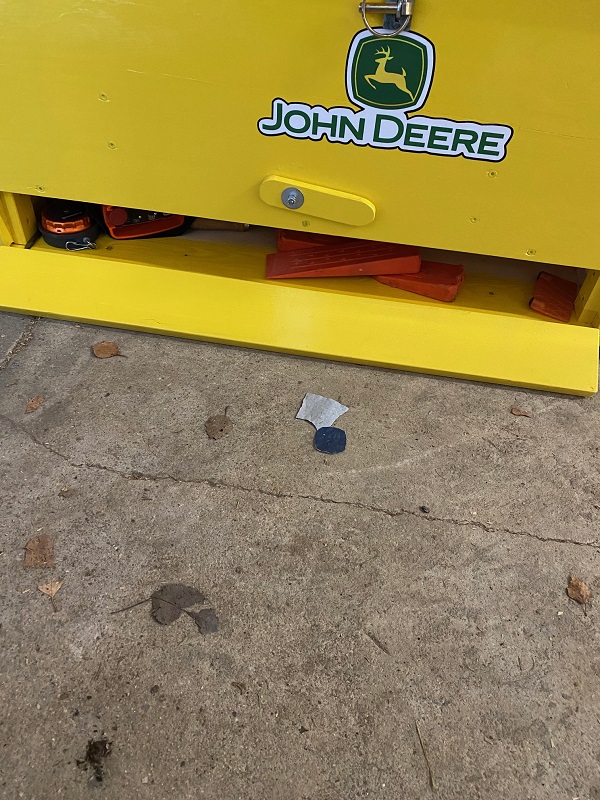

Unten vorne ist ein Fach für Kleinzeugs (Bild 4). Innen (Bild 5) ist ein Extraabschnitt für Benzin und Öl und daneben ist Platz für bis zu drei Sägen, eine Axt und den Stammdreher. Da hat jetzt alles Platz was ich brauche.

Ein John Deere Aufkleber wurde erst später geliefert und fehlt daher auf Bild 1. Mittlerweile ist der aber auch dran

Den Verschluss habe ich nachträglich noch angebracht, weils den Deckel der Kiste beim Fahren immer aufgehauen hat. Damit hab ich nicht gerechnet.

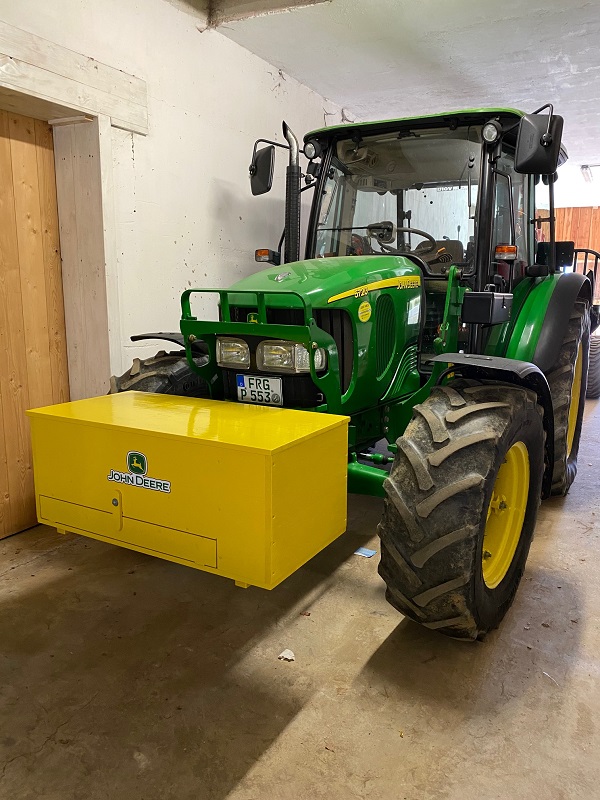

: Bild 1.jpg (185.35 KiB) 4176-mal betrachtet

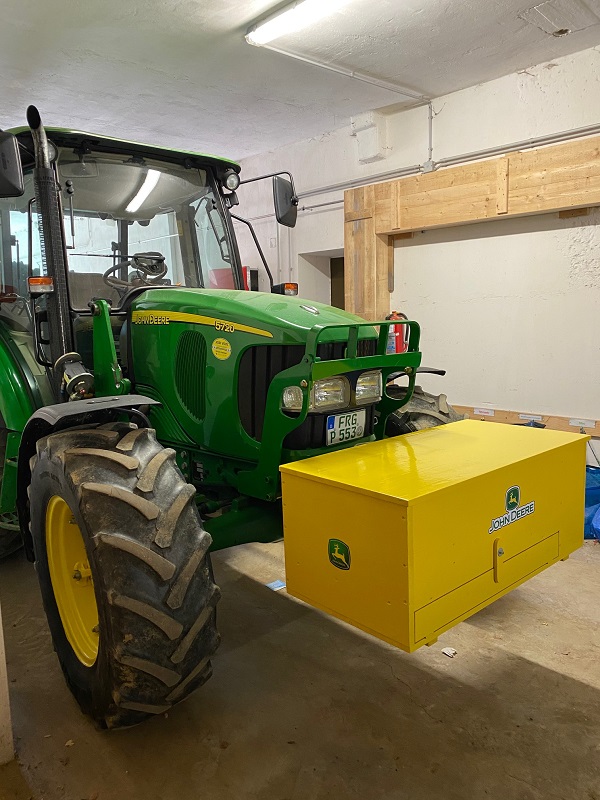

: Bild 2.jpg (173.27 KiB) 4176-mal betrachtet

: Bild 3.jpg (206.42 KiB) 4176-mal betrachtet

: Bild 4.jpg (246.49 KiB) 4176-mal betrachtet

: Bild 5.jpg (211.66 KiB) 4176-mal betrachtet

: Bild 6.jpg (211.67 KiB) 4176-mal betrachtet

von **JohnMcClane** » So Apr 18, 2021 9:41

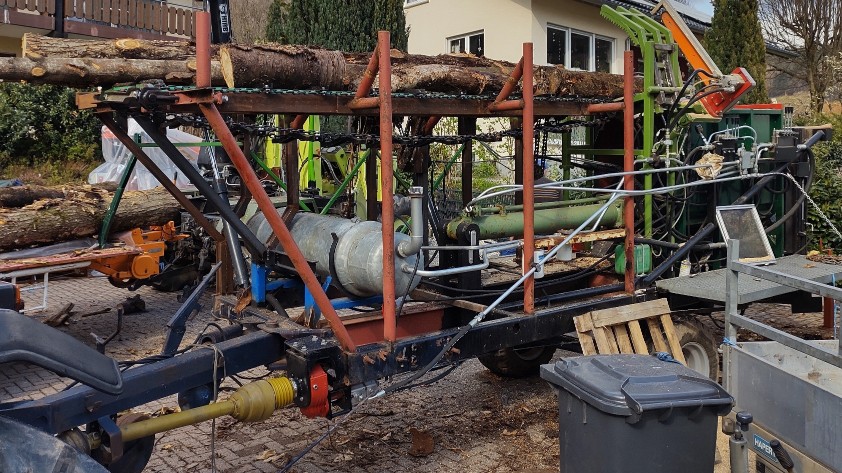

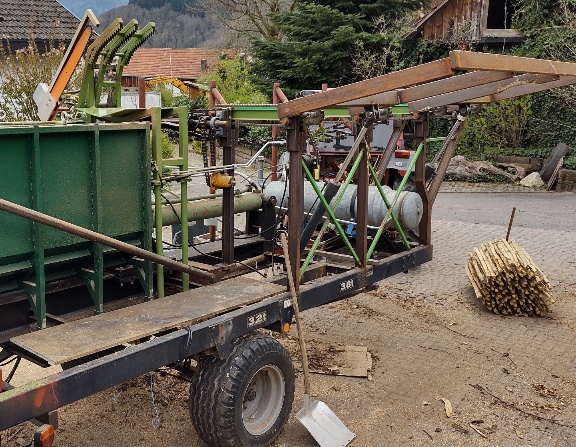

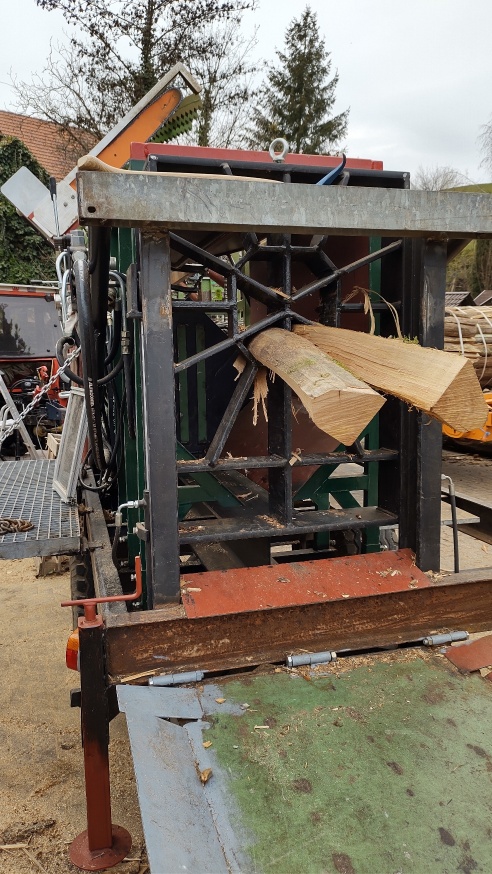

Ich habe diese Woche meinen Sägespalter mal das erstemal in Betrieb genommen. Läuft soweit gut, noch hier und da ein paar Kleinigkeiten die ich verbessern muss:

von **Zement** » So Apr 18, 2021 13:27

Die Hydraulikleitungen, sind abenteuerlich verlegt, oder soll es noch geändert werden?

von **Englberger** » So Apr 18, 2021 14:05

JohnMcClane hat geschrieben:Ich habe diese Woche meinen Sägespalter mal das erstemal in Betrieb genommen. Läuft soweit gut, noch hier und da ein paar Kleinigkeiten die ich verbessern muss:

Hallo,
alle achtung, super Konstruktion!
Hast du mal die gesamten Stunden überschlagsmässig addiert? Was hast du Spaltkraft? Für das Messer brauchst min 60to (imho)
Ich hab mein Komplettprojekt SSA aufgegeben, weil wir zu wenig "Normgrössen" an Holz haben.
Die schönen Eichen lass ich stehen, und der"Gruscht" ist zu dick oder zu krumm oder...
Gruss Christian
viel Spass mit der tollen Anlage

von **JohnMcClane** » So Apr 18, 2021 16:08

Zement hat geschrieben:Die Hydraulikleitungen, sind abenteuerlich verlegt, oder soll es noch geändert werden?

Die Schläuche werden noch schöner verlegt, zuerst muss ich noch Kleinigkeiten optimieren, dann lackieren und dann Schläuche befestigen.
Bei den Stahlleitungen gings einfach nicht anders, zum einen war ich da mit meinem Biegegerät an der Grenze weil sie so stark sind, zum anderen wollte ich nicht gleich nochmal 6 Meter Rohr kaufen nur weil 10cm gefehlt haben. Von den Schläuchen hatte ich noch jede Menge, die hab ich dann halt so genommen wie es gepasst hat. Ist alles eine Kostenfrage und im Endeffekt will ich mit dem Ding arbeiten und keinen Schönheitspreis gewinnen.

von **JohnMcClane** » So Apr 18, 2021 16:15

Englberger hat geschrieben:
JohnMcClane hat geschrieben:Ich habe diese Woche meinen Sägespalter mal das erstemal in Betrieb genommen. Läuft soweit gut, noch hier und da ein paar Kleinigkeiten die ich verbessern muss:

Hallo,
alle achtung, super Konstruktion!
Hast du mal die gesamten Stunden überschlagsmässig addiert? Was hast du Spaltkraft? Für das Messer brauchst min 60to (imho)
Ich hab mein Komplettprojekt SSA aufgegeben, weil wir zu wenig "Normgrössen" an Holz haben.
Die schönen Eichen lass ich stehen, und der"Gruscht" ist zu dick oder zu krumm oder...
Gruss Christian
viel Spass mit der tollen Anlage

Nein ich kann echt nicht sagen wieviel Stunden arbeit darin stecken. Das waren immer mal wieder hier n paar Stunden und da n paar, wie es gerade gepasst hat.
Der bringt ca. 40-45 Tonnen. Für ne astfreie Fichte oder Kastanie geht das, ne astige Eiche bekommst natürlich nicht durch. Wenn es groß und astig ist mach ich kurze Stücke und keine Meter, die gehen einfacher durch. Bis jetzt hat es geklappt, auch echt krumme Kastanien...wir haben auch querbeet von Fichte, Douglasie, Kastanie alles in allen Größen. Ich sag mal 95% kannst damit spalten.
Das war einfach so ein Projekt wo ich schon lange Lust drauf hatte, ob sich das jetzt lohnt oder nicht sei mal dahin gestellt, es ist auf jeden Fall ein angenehmes und stressfreies arbeiten, und man wird auch nicht jünger...
Danke dir!
