Re: eigenbau!
von Badener » Di Jan 12, 2021 16:04
Wenn 2,4m gemacht hättest, hättest ihn auch als Ballenwagen nutzen können.... da Du an diese Möglichkeit aber nicht gedacht hast, wirst Du wohl auch keine Ballen zum Fahren haben
Grüße
Grüße
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7470
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: eigenbau!
von joggl125 » Di Jan 12, 2021 16:56
Badener hat geschrieben:Wenn 2,4m gemacht hättest, hättest ihn auch als Ballenwagen nutzen können.... da Du an diese Möglichkeit aber nicht gedacht hast, wirst Du wohl auch keine Ballen zum Fahren haben
Grüße
Vollkommen richtig, also mit beiden Aussagen. Zum Ballen fahren haben wir größere Anhänger.
Gruß J
Besucht uns auf YouTube: https://www.youtube.com/c/LUEble Über jedes Abo und jeden Daumen hoch freuen wir uns
-
joggl125 - Beiträge: 276
- Registriert: Fr Mär 15, 2019 12:35
- Wohnort: Schwarzwald, Kinzigtal
Re: eigenbau!
von Badener » Mi Jan 13, 2021 7:54
Hallo zusammen,
ich habe euch gestern Abend nochmal ein Bild gemacht vom RW.
Stehpodest und Prallgitter sind auch seit 2 Wochen dran. Bissel probiert hab ich auch schon, geht ganz gut. Werde aber wohl den einen Zylinder neu abdichten müssen... Aber erst in einigen Wochen, jetzt hab ich anderes zu tun.
Grüße
ich habe euch gestern Abend nochmal ein Bild gemacht vom RW.
Stehpodest und Prallgitter sind auch seit 2 Wochen dran. Bissel probiert hab ich auch schon, geht ganz gut. Werde aber wohl den einen Zylinder neu abdichten müssen... Aber erst in einigen Wochen, jetzt hab ich anderes zu tun.
Grüße
- Dateianhänge
-

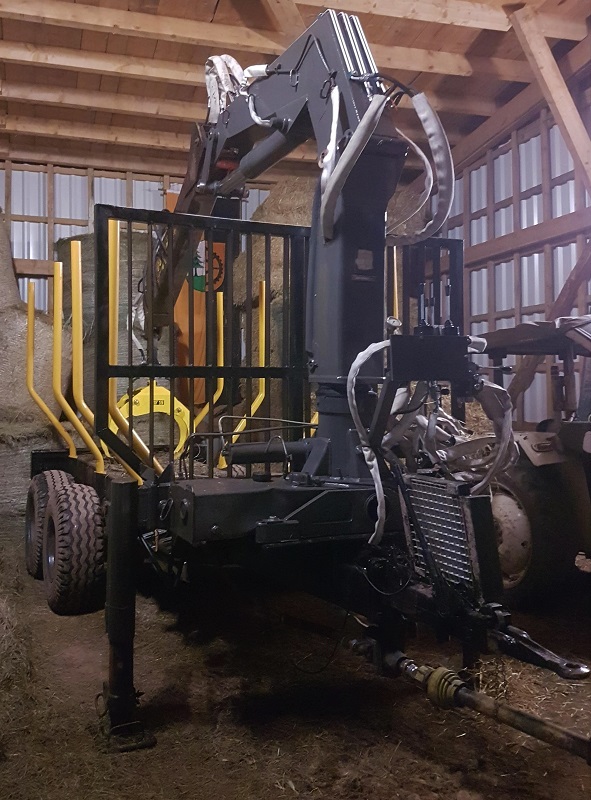

- So ist er zumindest mal fertig
- RW fertig.jpg (206.47 KiB) 5648-mal betrachtet
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7470
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: eigenbau!
von Forstjunior » Mi Jan 13, 2021 7:58
Optisch sehr ansprechend geworden. Interessant wären jetzt noch weitere Detailbilder, Leistungsdaten etc. Und wenn du schon dabei bist, könntest du deine neue Halle auch gleich mal bildtechnisch noch vorstellen.
- Forstjunior
- Beiträge: 7543
- Registriert: Mo Okt 23, 2006 19:33
Re: eigenbau!
von Badener » Mi Jan 13, 2021 8:04
Dann sag doch mal welche Details du sehen willst, welche Leistungsdaten Du willst und bzgl. Schuppen gibt es einen Fred vom Bau. Neu ist die nicht
Finde aber den Thread grad nicht.... Es gab doch mal so ein Bauforum
Schwenkmoment müsste iwo bei 12-15 kNm liegen, da gibt es ja auch einen Fred wo wir über die Berechnung diskutiert haben.
schwenkmoment-berechnen-t135337.html
Die Pumpe die Verbaut ist hat 33 cm³ ist zwar bissel wenig aber zum ersten Üben reichts mit der tausender Welle und leicht erhöhtem Standgas.
Der Kran hat ein Hubmoment von 5mto und eine Reichweite von knapp 6m (können auch nur 5,6m sein, hab ich nicht genau bestimmt).
Der Greifer ist ein MF19 aus Hardox mit einer Greiffläche von 0,19m².
Grüße
Finde aber den Thread grad nicht.... Es gab doch mal so ein Bauforum
Schwenkmoment müsste iwo bei 12-15 kNm liegen, da gibt es ja auch einen Fred wo wir über die Berechnung diskutiert haben.
schwenkmoment-berechnen-t135337.html
Die Pumpe die Verbaut ist hat 33 cm³ ist zwar bissel wenig aber zum ersten Üben reichts mit der tausender Welle und leicht erhöhtem Standgas.
Der Kran hat ein Hubmoment von 5mto und eine Reichweite von knapp 6m (können auch nur 5,6m sein, hab ich nicht genau bestimmt).
Der Greifer ist ein MF19 aus Hardox mit einer Greiffläche von 0,19m².
Grüße
Zuletzt geändert von Badener am Mi Jan 13, 2021 8:12, insgesamt 1-mal geändert.
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7470
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: eigenbau!
von Forstjunior » Mi Jan 13, 2021 8:08
Danke für die Infos. Insgesamt hätten mir halt ein paar weitere Übersichtaufnahmen gefallen. Wieviel Ster/FM passen auf den Wagen und ist der so schon TÜV abgenommen? Auf wieviel ist dir das ganze preislich gekommen um besser vergleichen zu können? Kannst du evtl. den Link zur Halle einstellen, um nicht groß suchen zu müssen. Gibt evtl. noch andere Interessierte.
- Forstjunior
- Beiträge: 7543
- Registriert: Mo Okt 23, 2006 19:33
Re: eigenbau!
von Badener » Mi Jan 13, 2021 8:23
Das Prallgitter hat eine Fläche von knapp über 3m² (3,2). Ich komme schneller an die Ladekapazität vom Gewicht her als an die Volumengrenze. Bei 4m Blochen hast Du ja schon über 12m³ Ladung. Das kannst höchstens mit trockenem Käferholz ausnutzen. Hier heißt es halt auch - Kopf einschalten.
Grüße
Grüße
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7470
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: eigenbau!
von DarkBrummer » Sa Jan 16, 2021 12:02
Hi Badener,
schöner Eigenbau, erinnert mich stark an unseren Wagen, nur das du einen noch mächtigeren Kran verbaut hast
.
https://www.youtube.com/watch?v=P9nL22yJ9vU

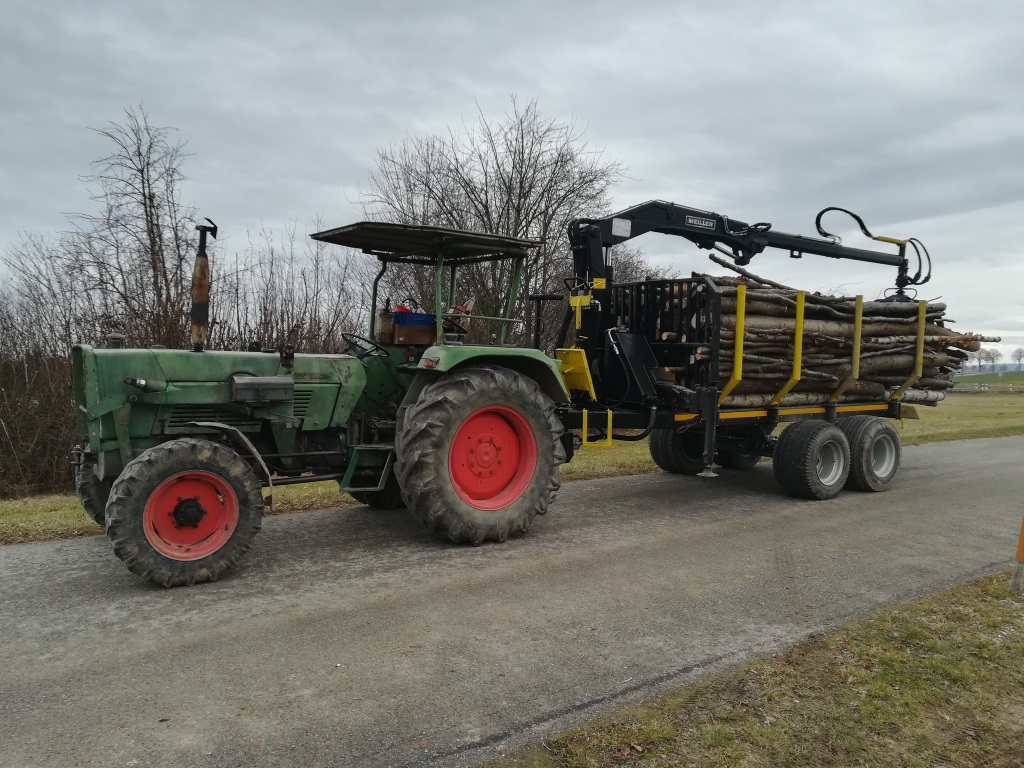

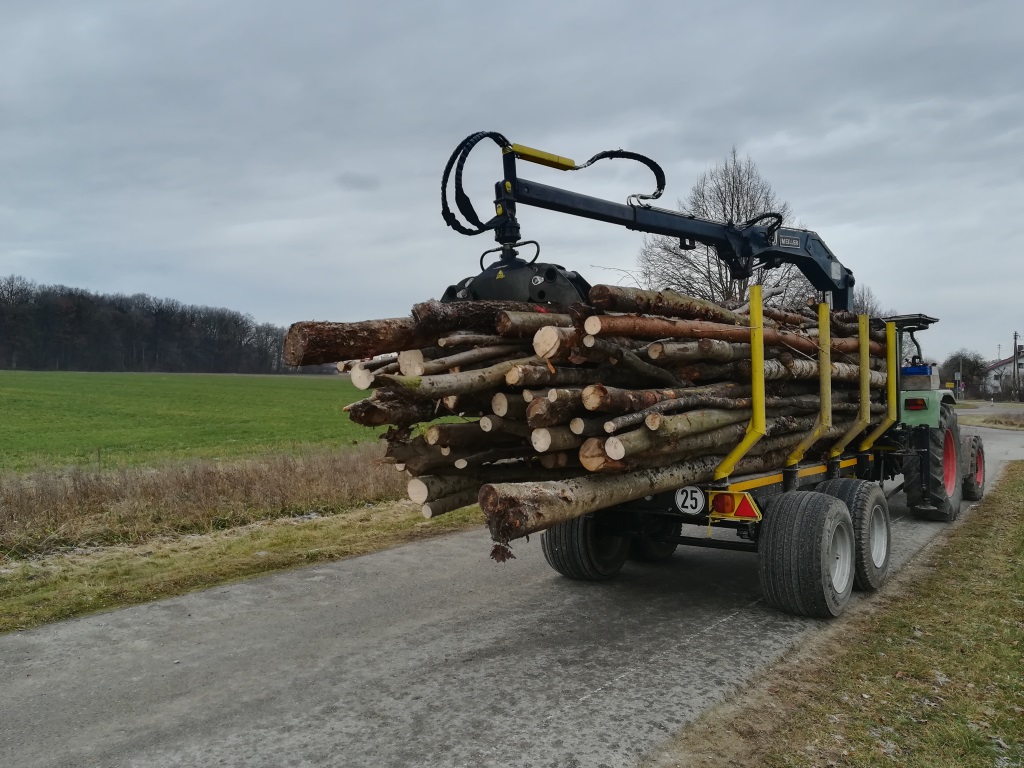

bzw. hier mal 2 aktuelle Bilder - fehlt nur noch die Kranwinde....
Wir haben eine 50ccm Pumpe verbaut, die liefert relativ schnell 50l/min (beim Fendt Farmer 105sa z.B. bei 1000 bis 1100 Motorumdr/min)
Das ist aber fast zu viel. - Unser Öl wird dann doch recht warm und wir würden jetzt auf 42ccm "downgraden". Falls jmd. also ne 50ccm Pumpe braucht (BG3 inkl. Getriebe) - bitte melden.
Mich würd auch interessieren, was du ca. investiert hast ums mit unserem zu vergleichen.

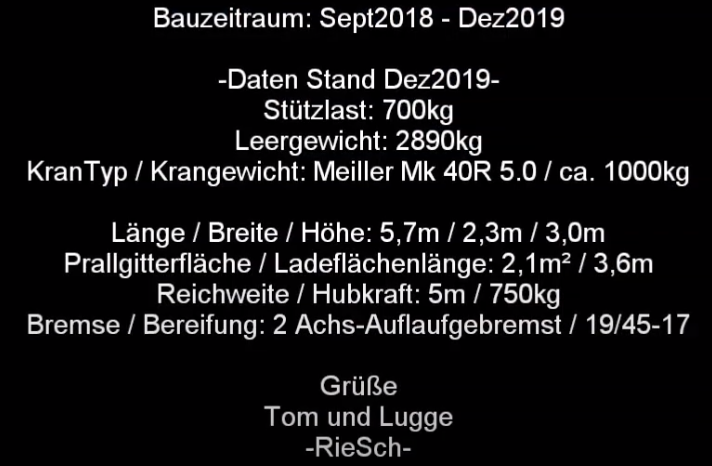

Hier mal unsere Daten zum Vergleich (Screenshot ausm Video da ich zu Faul zum abtippen bin
).
(Das Leergewicht ist nat. durch die Eigenölversorgung gestiegen)
Grüße DB/RieSch
schöner Eigenbau, erinnert mich stark an unseren Wagen, nur das du einen noch mächtigeren Kran verbaut hast
.https://www.youtube.com/watch?v=P9nL22yJ9vU
bzw. hier mal 2 aktuelle Bilder - fehlt nur noch die Kranwinde....
Wir haben eine 50ccm Pumpe verbaut, die liefert relativ schnell 50l/min (beim Fendt Farmer 105sa z.B. bei 1000 bis 1100 Motorumdr/min)
Das ist aber fast zu viel. - Unser Öl wird dann doch recht warm und wir würden jetzt auf 42ccm "downgraden". Falls jmd. also ne 50ccm Pumpe braucht (BG3 inkl. Getriebe)
- bitte melden.Mich würd auch interessieren, was du ca. investiert hast ums mit unserem zu vergleichen.
Hier mal unsere Daten zum Vergleich (Screenshot ausm Video da ich zu Faul zum abtippen bin
).- RW_Daten_RieSch.png (219.88 KiB) 4822-mal betrachtet
(Das Leergewicht ist nat. durch die Eigenölversorgung gestiegen)
Grüße DB/RieSch
„Wer nichts weiß, muss alles glauben.“
Marie von Ebner-Eschenbach
-Fendt F105SA |Unsinn 8t Kipper
-Eigenbau Kranwagen|https://youtu.be/P9nL22yJ9vU - Erster Funktionstest
Marie von Ebner-Eschenbach
-Fendt F105SA |Unsinn 8t Kipper
-Eigenbau Kranwagen|https://youtu.be/P9nL22yJ9vU - Erster Funktionstest
-
DarkBrummer - Beiträge: 334
- Registriert: Do Aug 02, 2012 10:17
- Wohnort: LK Erding
Re: eigenbau!
von Merlin82 » So Jan 24, 2021 9:33

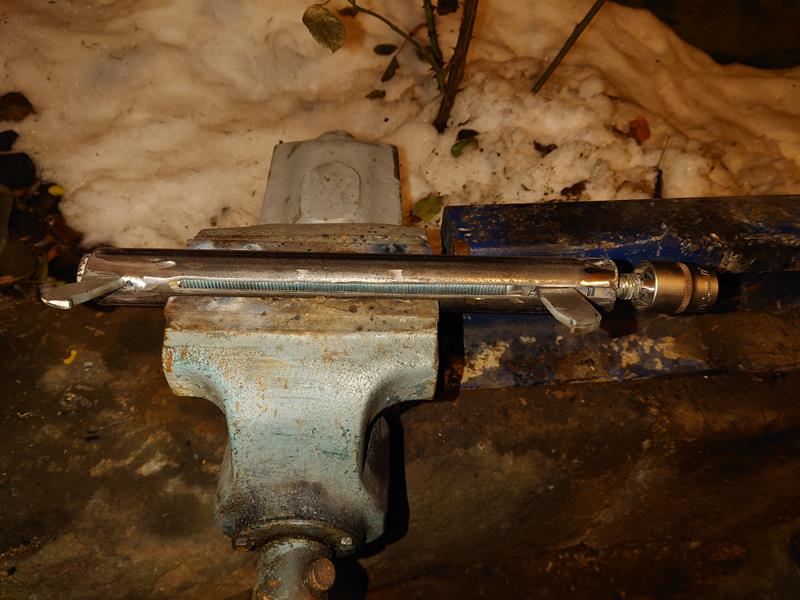

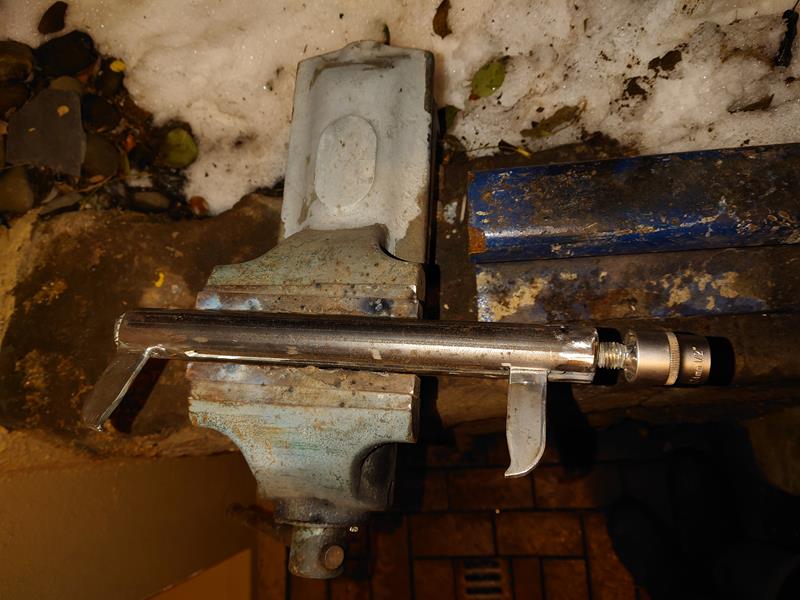

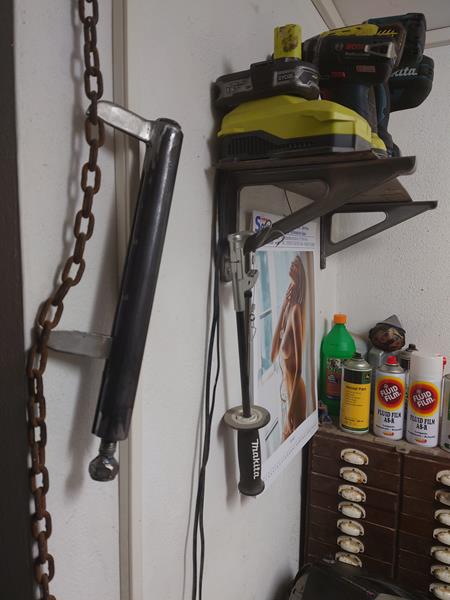

Ich hab die Tage mal einen kleinen Kettenspanner gebaut. Ist ein super Hilfsmittel z.B. beim Schneeketten aufziehen und spannen.
"Quick und dirty" aus dem gebaut was da war.
Spindel M16.
"Quick und dirty" aus dem gebaut was da war.
Spindel M16.
- Dateianhänge
-
- DSC_0253.JPG (102.76 KiB) 3966-mal betrachtet
-
- DSC_0254.JPG (101.64 KiB) 3966-mal betrachtet
-
- DSC_0258.JPG (71.74 KiB) 3966-mal betrachtet
- Merlin82
Re: eigenbau!
von Steyrer8055 » Mo Jan 25, 2021 6:40
Hallo Merlin82!
Also Kratzbodenketten spannen leuchten mir ein super Idee, aber Schneeketten auflegen kann ich mir nicht vorstellen wie das geht.
mfg Steyrer8055
Also Kratzbodenketten spannen leuchten mir ein super Idee, aber Schneeketten auflegen kann ich mir nicht vorstellen wie das geht.
mfg Steyrer8055
- Steyrer8055
- Beiträge: 3485
- Registriert: Mi Nov 09, 2016 13:23
- Wohnort: Vorarlberg / Austria
Re: eigenbau!
von Merlin82 » Mo Jan 25, 2021 12:24
Geht nur um die letzten cm zum zusammen haken nach dem Auffahren. Meine Ketten sind da sehr knapp bemessen.
- Merlin82
Re: eigenbau!
von brennholz jürgen » Mo Jan 25, 2021 12:43
Merlin82 hat geschrieben:Geht nur um die letzten cm zum zusammen haken nach dem Auffahren. Meine Ketten sind da sehr knapp bemessen.
Ja, Genau.
ich habe das gleiche Problem und nehme einen Spanngurt. Die Idee mit der Gewindestange werde ich aber klauen.....
Danke
BJ
Dieser Beitrag zeigt die Historische Brennholzgewinnung bis zur Moderne und ist nicht gänzlich zum Nachmachen empfohlen!
-
brennholz jürgen - Beiträge: 1480
- Registriert: Do Okt 11, 2012 18:07
- Wohnort: Waldeckerland
Re: eigenbau!
von wimpel » Mo Jan 25, 2021 12:45
Ich versuche gerade erfolglos ein Bild vom Delfino hochzuladen. Testweise hier deswegen ein Bild von meinem Eigenbau Heckenschneider für Frontladerbetrieb. Den habe ich schon vor ca. 20 Jahren gebaut weil es damals sowas noch nicht fertig zu kaufen gab. Er wird mit einen Ölmotor angetrieben, welcher anstelle des hydraulisch betätigten Werkzeugs am Frontlader benutzt wird. Damit schneide ich eine ca. 250m lange Weißdornhecke von allen Seiten, einschließlich oben plan. Für die Positionierung des Messerrbalkens habe ich nur eine Spindelverstellung vorgesehen...weil ein weiterer Ölkreislauf am Frontlader nicht zur Verfügung steht.
Zuletzt geändert von wimpel am So Jan 31, 2021 9:54, insgesamt 2-mal geändert.
- wimpel
- Beiträge: 85
- Registriert: So Jun 30, 2013 18:51
- Wohnort: Im Solling
Re: eigenbau!
von langholzbauer » Mo Jan 25, 2021 14:05
Die Gewindespanner gibt es auch schon lange für die Traktionsbänder der Rückezüge zu kaufen.
Daumen hoch, wer sich das selbst baut.
Bei normalen Schneeketten hab ich die noch nie vermisst.
Da spielt die richtige Technologie beim Auflegen die entscheidende Rolle.
Vor 3 Jahren hatte ich einen längeren Einsatz hinter einem Seilkran bei ähnlichem Wetter wie jetzt.
Jeden Tag 4 Spikes- Waldketten drauf und wieder runter...
Mit etwas Übung und Erfahrung ist das, jeh nach Ketten in 15- 50 Min. Erledigt.
Länger als 1h hab ich auch mit 6 Ketten( Schlepper 4 RW 2) noch nicht gebraucht. Dabei sind die 500/45 -17er Netzketten am anspruchsvollsten.
Daumen hoch, wer sich das selbst baut.
Bei normalen Schneeketten hab ich die noch nie vermisst.
Da spielt die richtige Technologie beim Auflegen die entscheidende Rolle.
Vor 3 Jahren hatte ich einen längeren Einsatz hinter einem Seilkran bei ähnlichem Wetter wie jetzt.
Jeden Tag 4 Spikes- Waldketten drauf und wieder runter...
Mit etwas Übung und Erfahrung ist das, jeh nach Ketten in 15- 50 Min. Erledigt.
Länger als 1h hab ich auch mit 6 Ketten( Schlepper 4 RW 2) noch nicht gebraucht. Dabei sind die 500/45 -17er Netzketten am anspruchsvollsten.
Bauer aus Leidenschaft für Land und Wald...
- langholzbauer
- Beiträge: 12745
- Registriert: Fr Okt 19, 2012 22:08
Re: eigenbau!
von RHaRE » Di Jan 26, 2021 0:32
wimpel hat geschrieben:
Ich versuche gerade erfolglos ein Bild vom Delfino hochzuladen. Testweise hier deswegen ein Bild von meinem Eigenbau Heckenschneider für Frontladerbetrieb. Den habe ich schon vor ca. 20 Jahren gebaut weil es damals sowas noch nicht fertig zu kaufen gab. Er wird mit einen Ölmotor angetrieben, welcher anstelle des hydraulisch betätigten Werkzeugs am Frontlader benutzt wird. Damit schneide ich eine ca. 250m lange Weißdornhecke von allen Seiten, einschließlich oben plan. Für die Positionierung des Messerrbalkens habe ich nur eine Spindelverstellung vorgesehen...weil ein weiterer Ölkreislauf am Frontlader nicht zur Verfügung steht.
Hallo Wimpel ,

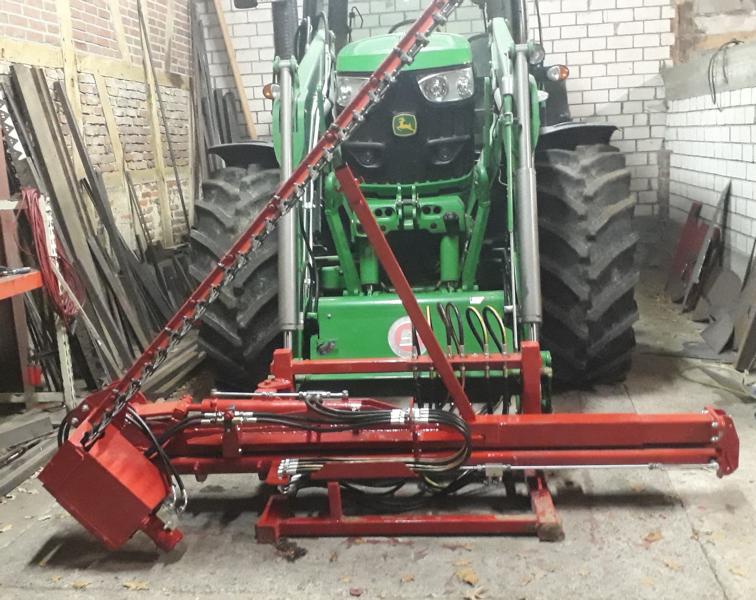

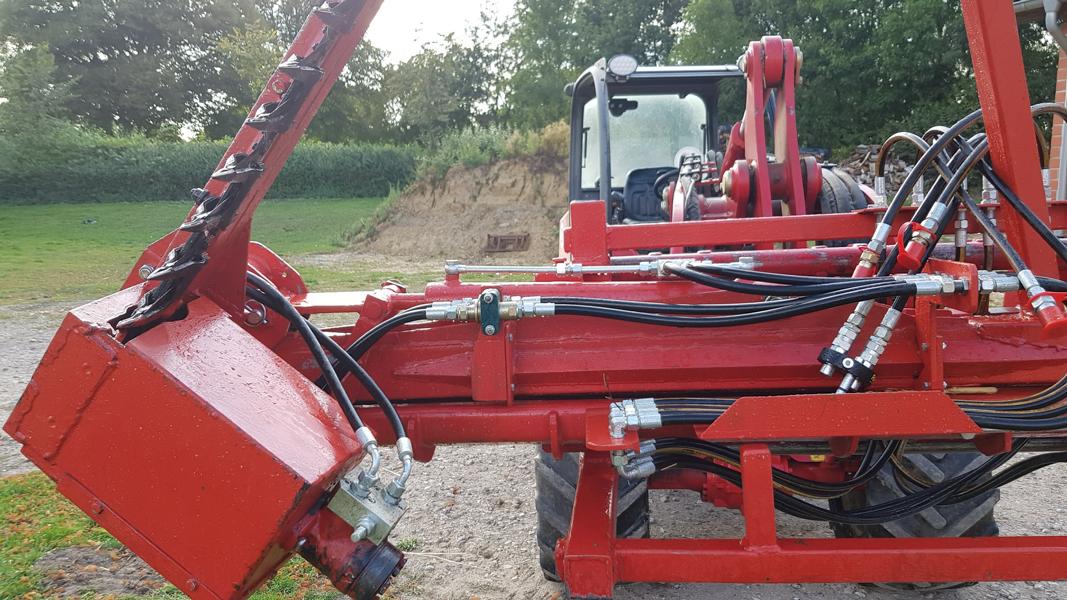

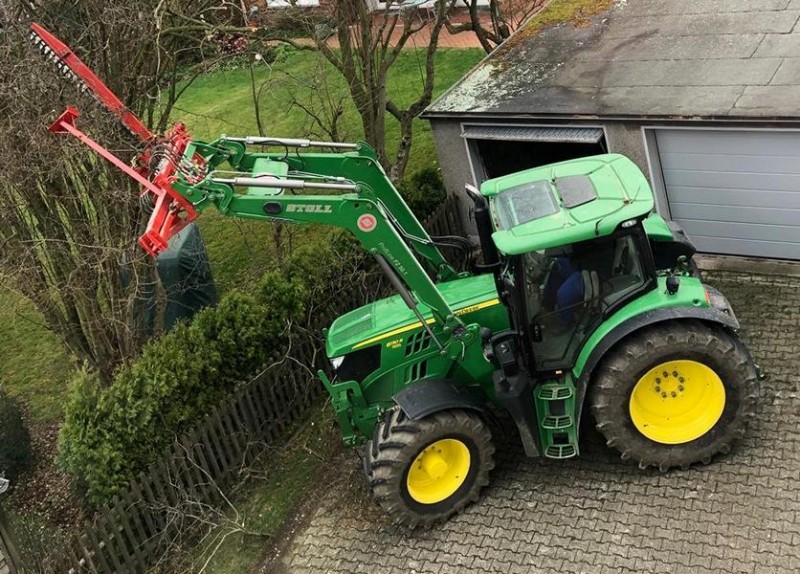

mein Eigenbau Heckenschneider ist 2 Jahre alt. Dieser kann in Fahrtrichtung Rechts um 1 m ausfahren , der Mähbalken kann um 220 Grad geschwengt werden und das Ganze wird durch eine 6mm Schraube ( Überlastsicherung ) vor Schäden geschützt .
Mähbalken und Antriebsgetriebe sind von einem klappbaren Mähdrescherschneidwerk
RH
- Dateianhänge
-
-
-
- _Heckenschneider 2019.JPG (98.34 KiB) 2219-mal betrachtet
-
