eigenbau!

von **Neo-LW** » Do Mär 24, 2022 16:40

Gesteckt, oder geschweisst ?

von **hoizzegg** » Do Mär 24, 2022 16:49

Natürlich gesteckt, kommt im Forst wieder runter die Höhe schränkt sonst den Kran sehr in seinem Aufnahmeradius ein.

von **Lettlandbauer** » Do Mär 24, 2022 17:32

Nicht gesichert?
Mach lieber ne Schraube durch.
Wenn eins im Hackhaufen liegt kommt freude auf!

von **Karchhans** » Do Mär 31, 2022 11:08

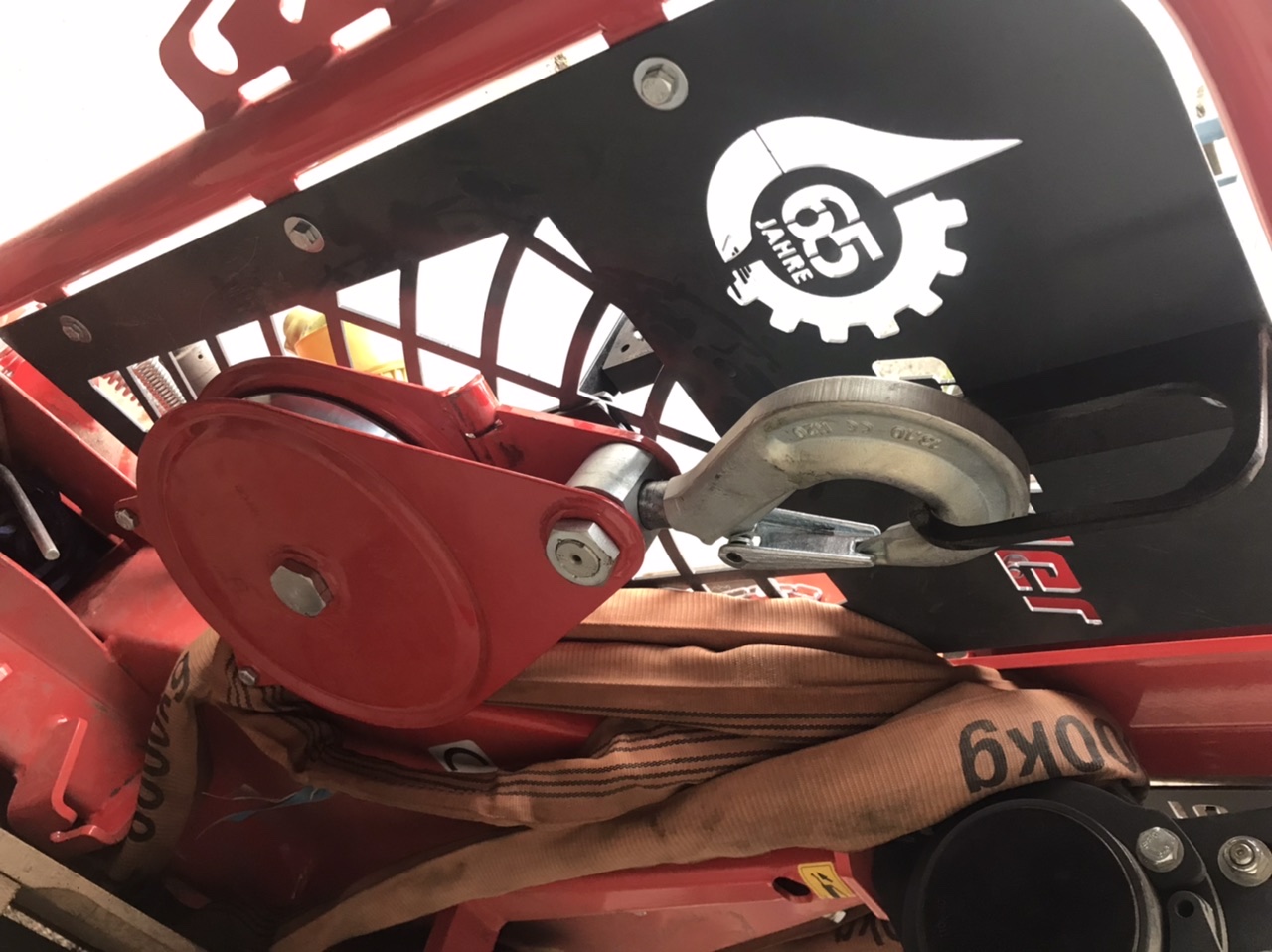

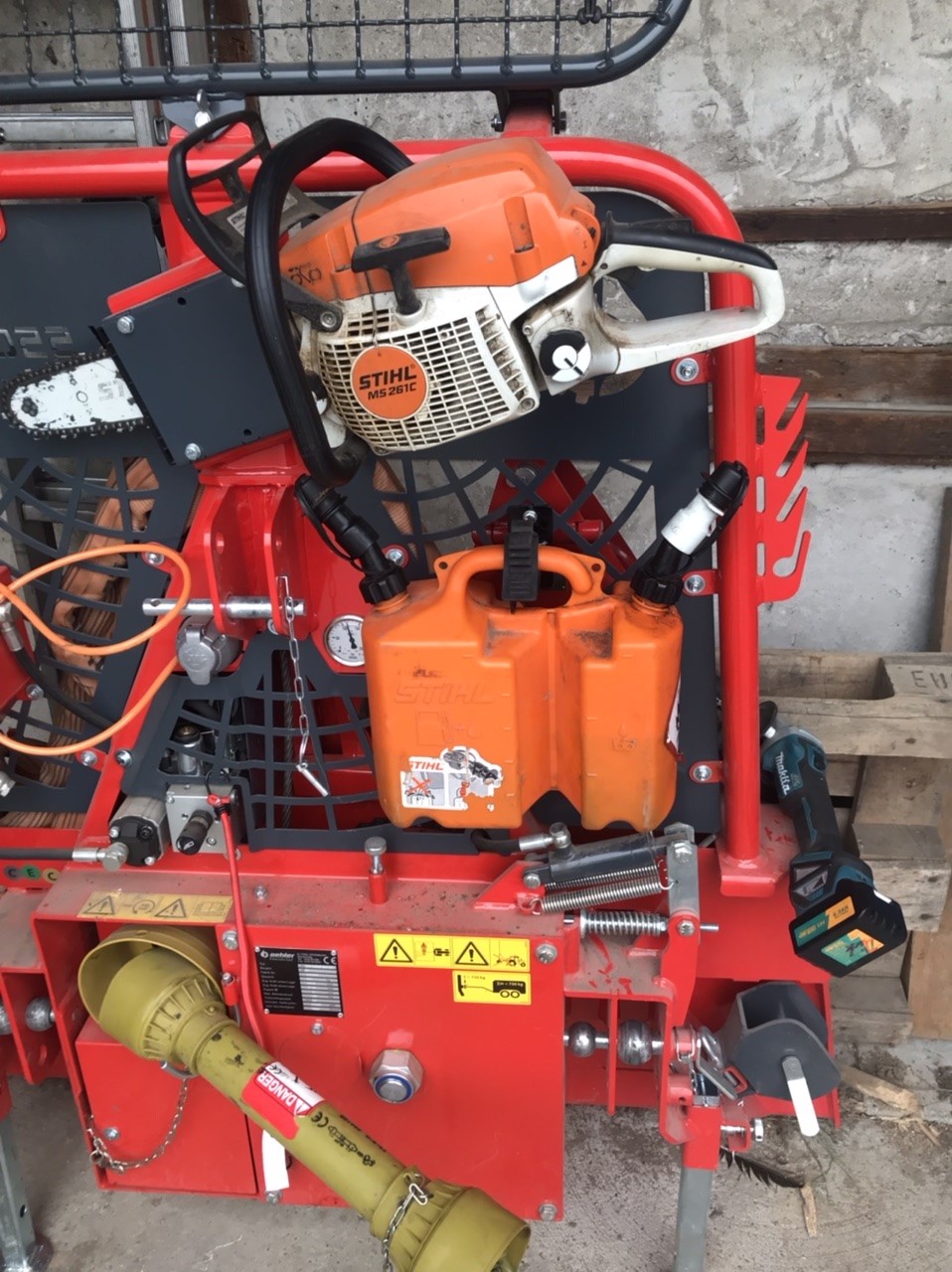

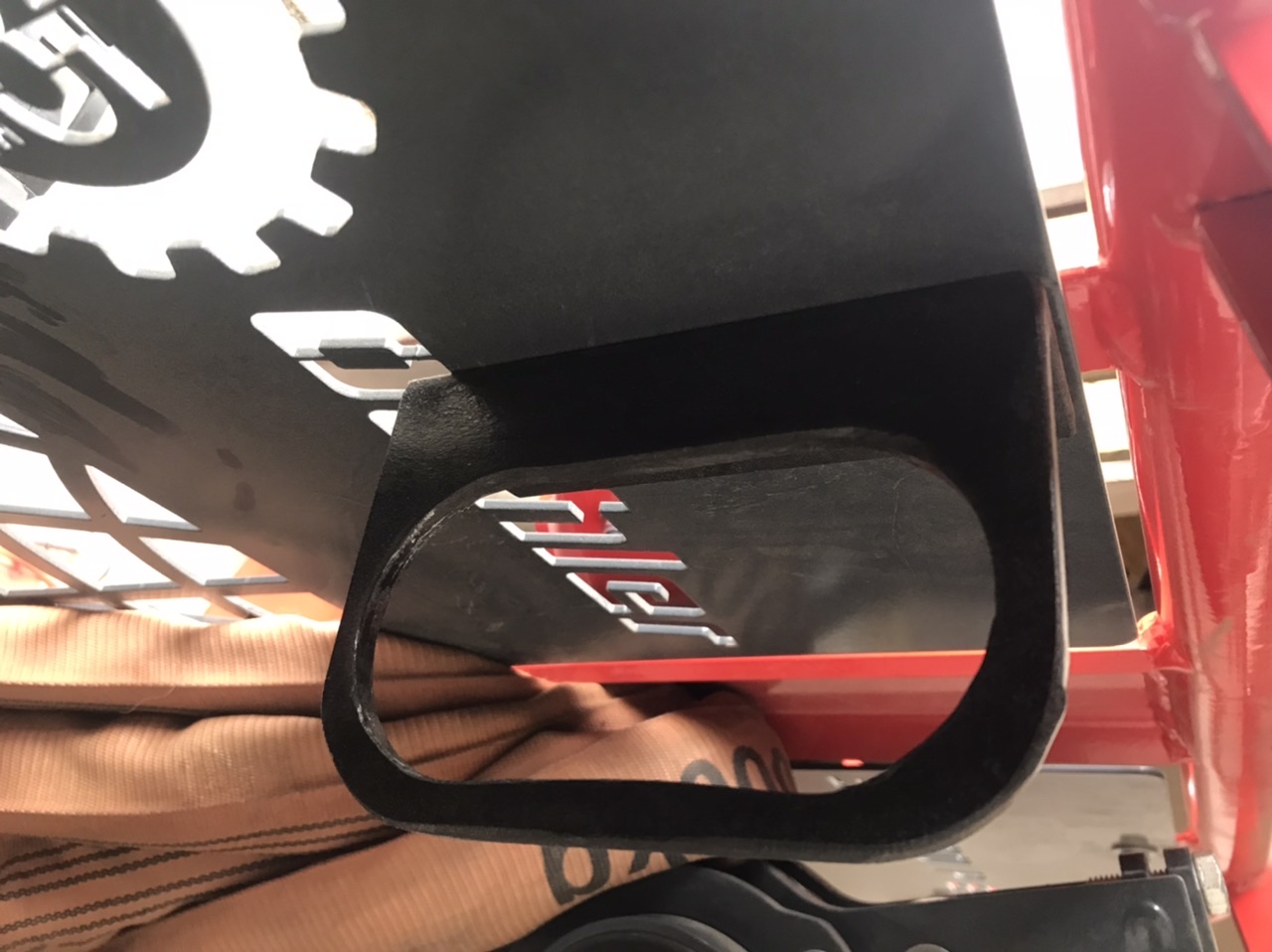

Hab mich heute mal mit der Unterbringung vom Kanister und der Umlenkrolle an der Seilwinde beschäftigt und mir dazu 2 einfache Halter gebaut.
Vielleicht kann ich ja damit jemanden inspirieren.

Leider bekomm ich die Bilder nicht senkrecht hochgeladen.

Gruß Dirk

von **fasti** » Do Mär 31, 2022 13:51

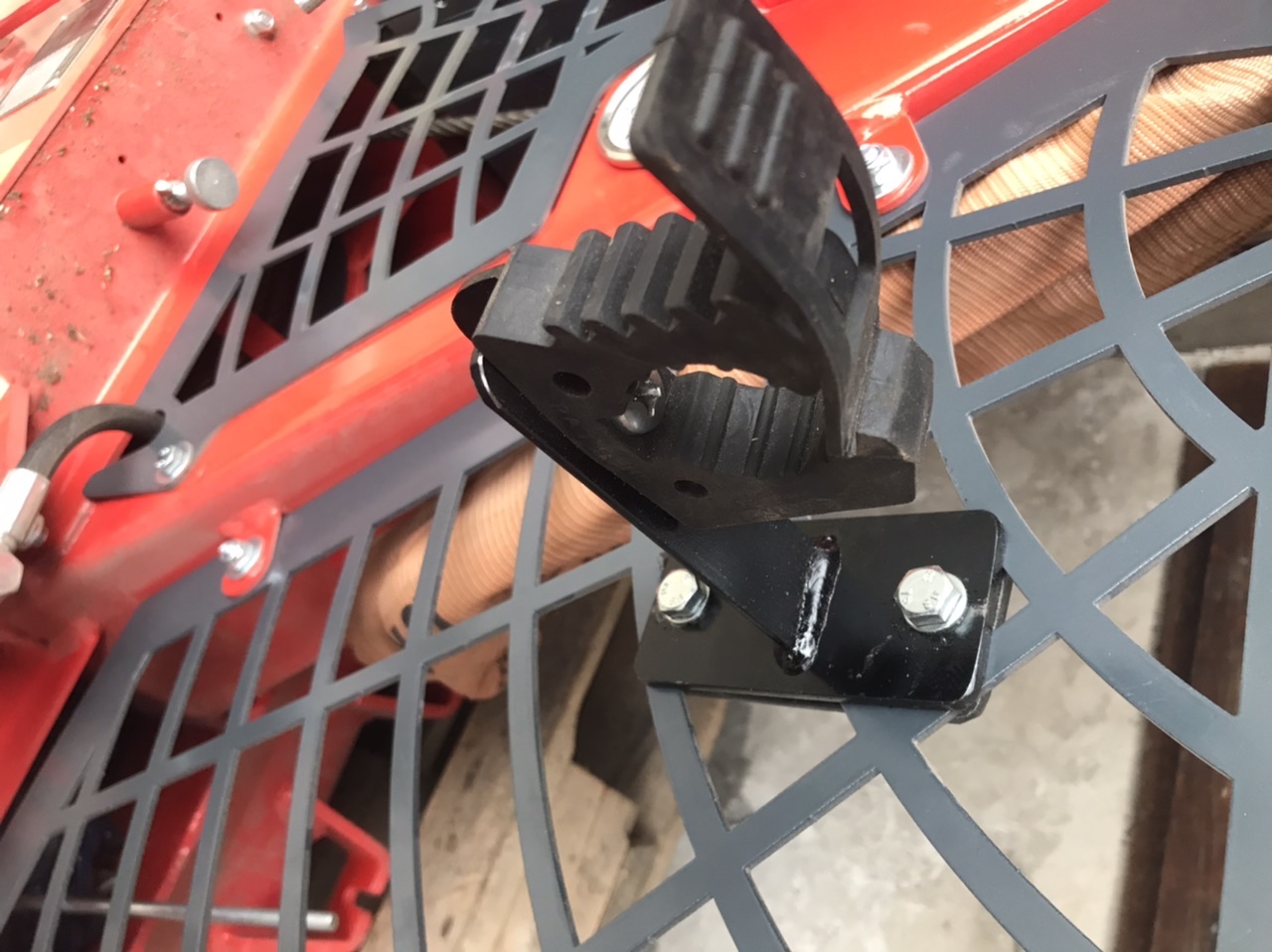

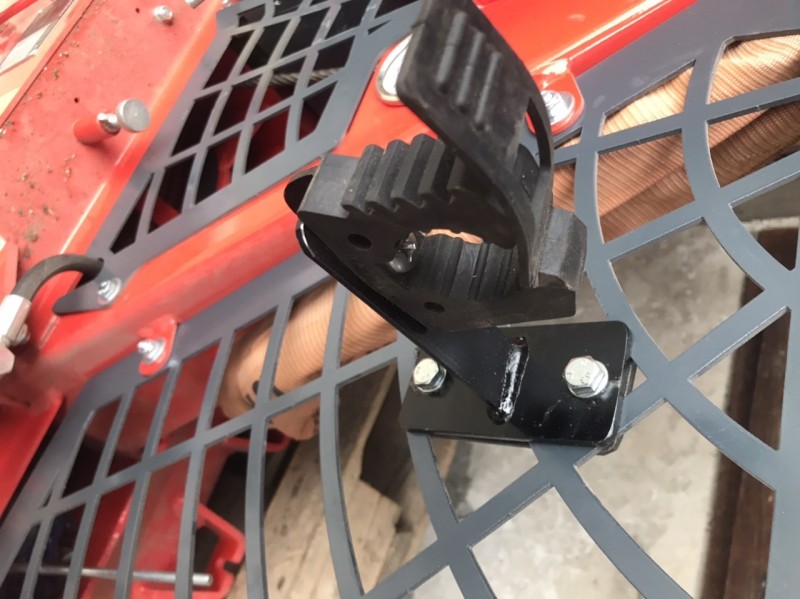

Danke! was ist das für ein Gummi? Halter auf dem zweiten Bild für den Kanister?

von **Karchhans** » Do Mär 31, 2022 14:40

fasti hat geschrieben:Danke! was ist das für ein Gummi? Halter auf dem zweiten Bild für den Kanister?

Musst mal bei Amazone oder Google nach Quick Fist schauen.

Gruß Dirk

von **Karchhans** » Fr Apr 01, 2022 8:22

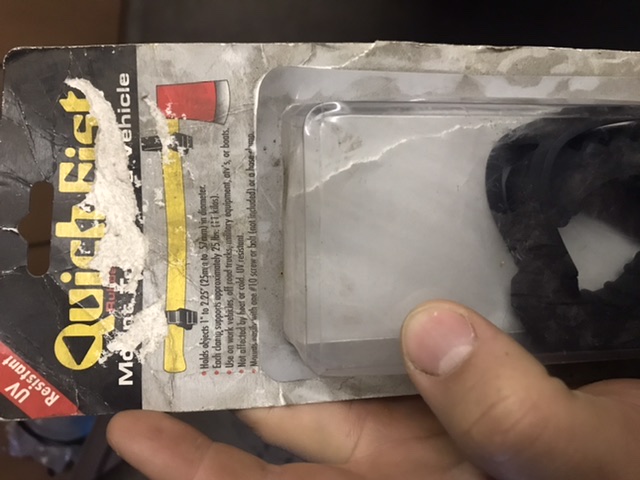

Hier hab ich noch ein Bild von der Verpackung… liegt schon länger bei mir rum.

von **brabirl** » Fr Mai 06, 2022 9:04

Hallo, ich suche eine DXF bzw. Bauanleitung für eine Holzzange.

Hätte jemand Lust Daten zu tauschen ich könnte eine DXF mit kleiner Anleitung für einen Stammgreifer anbieten.

MFG

von **MF DRIVER** » Mo Mai 23, 2022 14:29

Hallo zusammen,

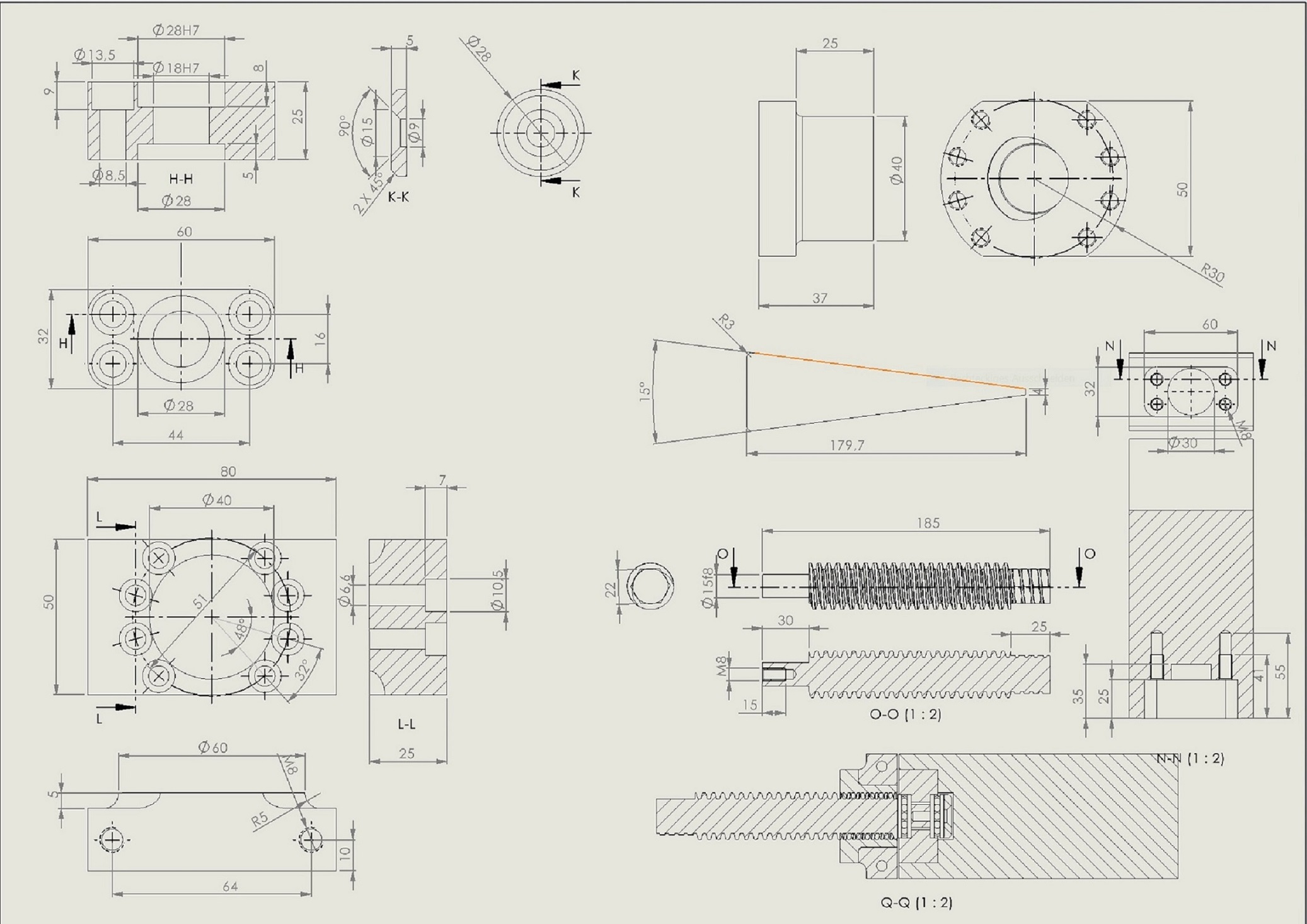

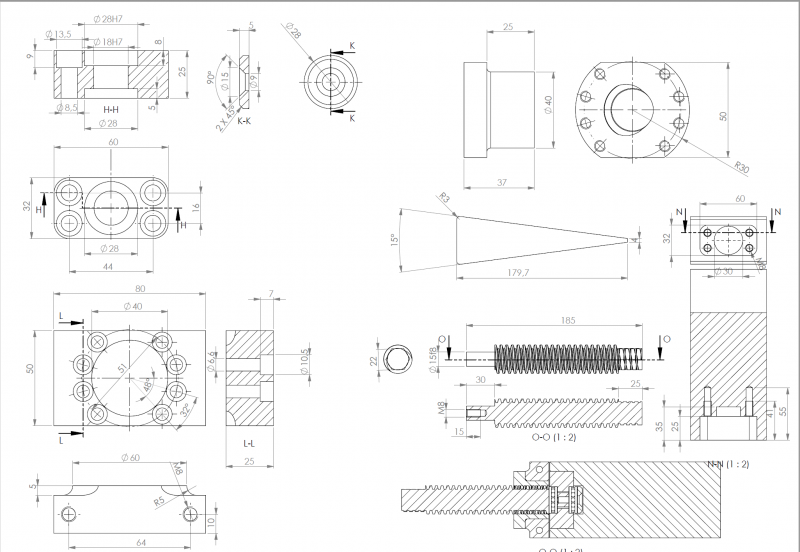

bin ja noch die Zeichnungen vom Spindelkeil schuldig, die ich hiermit liefere

Keine Garantie auf Vollständigkeit Zwischen Welle 15 Durchmesser und Bohrung in der Spindelaufnahme ist noch eine Gleitlagerbuche.
Zusammenbauzeichnung sollte alles soweit klarstellen

: Etwas besser

Website · von **Falke** » Mo Mai 23, 2022 18:41

Ich fürchte, so sehr verkleinert ist die Zeichnung unbrauchbar.
Die Grafik darf auch ruhig die 5-fache Dateigröße haben!

frage-wie-stelle-ich-bilder-ein-die-sofort-sichtbar-sind-t60366.html

Falke

von **Neo-LW** » Di Mai 24, 2022 0:14

Moin,

der Karchhans muss seine Bilder nur mit Paint drehen.

Dann braucht man den Monitor nicht auf die Seite zu legen:
.

Olli

von **MF DRIVER** » Di Mai 24, 2022 5:52

Falke hat geschrieben:Ich fürchte, so sehr verkleinert ist die Zeichnung unbrauchbar.
Die Grafik darf auch ruhig die 5-fache Dateigröße haben!

Hallo Adi,

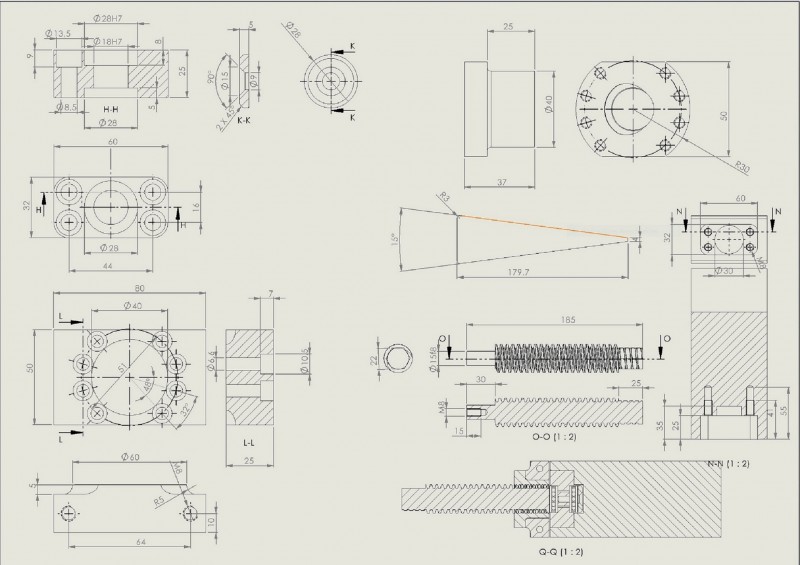

Danke für den Hinweis, hoffe jetzt ist es besser, kam immer die Meldung Datei zu groß darf max 500 500 sein, deshalb habe ich auf 500 x 500 Pixel verkleinert...

Grüße

Website · von **Falke** » Di Mai 24, 2022 7:34

Jetzt passt's.
Danke.

Adi

von **brennholz jürgen** » Mi Mai 25, 2022 11:37

Absolute Spitze! Eine tolle Sache. Jetzt fehlt nur noch die Stückliste und Materialbeschreibung!

von **MF DRIVER** » Mi Mai 25, 2022 11:48

Absolute Spitze! Eine tolle Sache. Jetzt fehlt nur noch die Stückliste und Materialbeschreibung!

Schaust du ein paaar Seiten zurück, da gibts eine Materialbeschreibung und auch ein paar Bilder vom fertigen Keil.
Wollte schon noch etwas Herausfordung für Euch bieten, das man sich die passenden Schrauben und die Lager selber raussucht Tipp zum Lager 51102 :mrgreen:

Trapezgewinde Spindel Tr 30 x 6 und passende Flaschmutter
Wir sind ja hier keine Vollkasskogesellschaft :roll:
