Servus,

Funktionstest Holzknecht Nachrüstkippschutzsystem an Tajfun EGV 45 AHK


Optional noch mit zusätzlicher akustischer Warnung , werde ich mit ziemlicher Sicherheit mit einbauen.

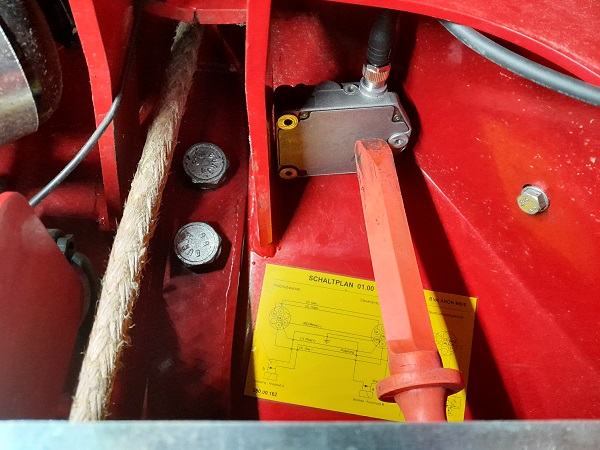

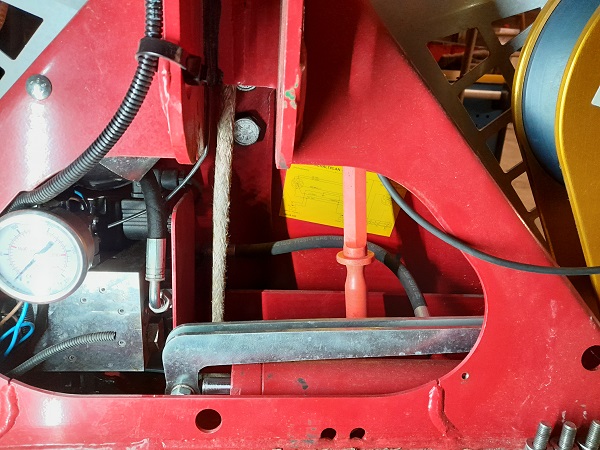

Der Einbau des Kippschutzsystem erfolgt im Rahmen oben gegenüber vom Druckspeicher, die Trägerplatte muss ich noch anfertigen.


Gruß

Ecoboost

Danke für die Bilder und Videos, aber jetzt muss ich dumm fragen: warum kommt der Kippsensor an die Winde? Wenn die Winde angehoben ist reagiert dieser doch bereits, oder ist das so gewollt? Hätte den Sensor am Traktor relativ hoch in der Kabine montiert...

Servus,

sieh dir mal die (neuen) elektrohydraulischen Holzknecht Seilwinden an, die haben alle diesen Sensor ab Werk an der Forstseilwinde dran.
Der Sensor hat gewisse Neigungstoleranzen ehe er anspricht, in der Regel soll dieser im rechten Winkel zum Windenkörper ausgerichtet sein.
seitlich in beide Seiten 15° (Toleranz ±3°)
in Fahrtrichtung bergauf 25° (Toleranz ±3°)
in Fahrtrichtung bergab 35° (Toleranz ±3°)
Ich mache die Grundplatte des Sensors auf jeden Fall in Längsrichtung schwenkbar so das ich im Falle des Falles noch nachjustieren kann.
Ich wollte kein zusätzliches Kabelgedöns mit Steuerelektronik im Schlepper haben. Ob sich das System im Praxiseinsatz bewährt wird sich zeigen, habe da aber jetzt keine großen bedenken.

Gruß

Ecoboost

Welchen Vorteil bieten Ketten aus Vierkantstahl ?

Verkanten sich besser am Stamm ?
Noch welche ?

ja, ich finde die "beißen" besser.

Bin mittlerweile ein Fan von (blauen) Grad10-Ketten... jedes Kilo weniger muss ich nicht zigmal durch den Wald schleppen.

fasti hat geschrieben: aber jetzt muss ich dumm fragen: warum kommt der Kippsensor an die Winde?

ich habe genau diesen Kippsensor, aber der ist fest am Schlepper montiert! Ich bin der Meinung, das es egal ist wieviel Grad die Winde beim Zuzug hat, wichtig ist wie schräg der Schlepper steht.
an der Winde montiert, könnte der Schutz schon abschalten, auch wenn der Traktor noch lange nicht in der Gefahrenzone ist/kommt.

Ich habe auch den Empfänger des Funks fest in der Kabine montiert, so das ich den Windenfunk auch bei der Winde am Holzspalter benutzen kann. Hinten am Schlepper einen Industriestecker (von Harting) installiert, von dem die Geräte dann ihr Signale abnehmen können!

Servus

Von den Sachen die das Umfallen verhindern wieder zu den Teilen die das Umfallen ermöglichen

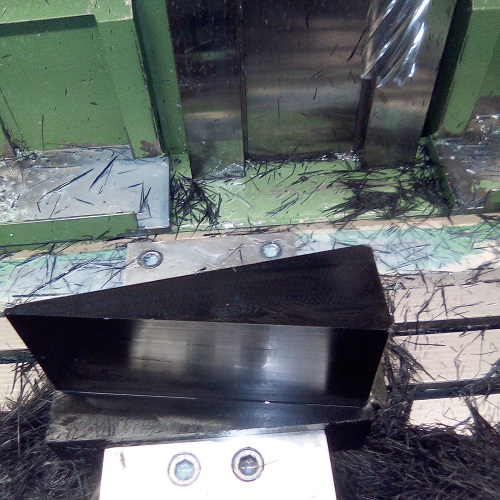

Mal Schauen, die 30er Spindel, ist schon etwas "Overkill" beim nächten Keil gelobe ich Besserung. Bastel noch etwas dran rum, evtl. mach ich noch etwas modualres..

Wegen den "Knubbeln" laufen noch die Versuche....

Wiedy hat geschrieben:Lustig, ich hab mir vor kurzem auch einen Fällkeil für den Schlagschrauber gebaut.
In der Praxis muss sich der Gute aber noch beweisen.

Spindel ist bei Mir auch eine TR24. Am Sechskant spitzt halt damit noch der Gewindegrund durch, aber ich wollte nicht wesentlich kleiner als SW17 oder gar irgend ne komische Schlüsselweite.
Rest ebenfalls Al-7075, POM und n 1,5mm (glaub ich) Federstahlblech

Auch mit den Knubbeln...wie ist das mit gefrorenen Buchen...springt er nicht raus?

MF DRIVER hat geschrieben: Wegen den "Knubbeln" laufen noch die Versuche....

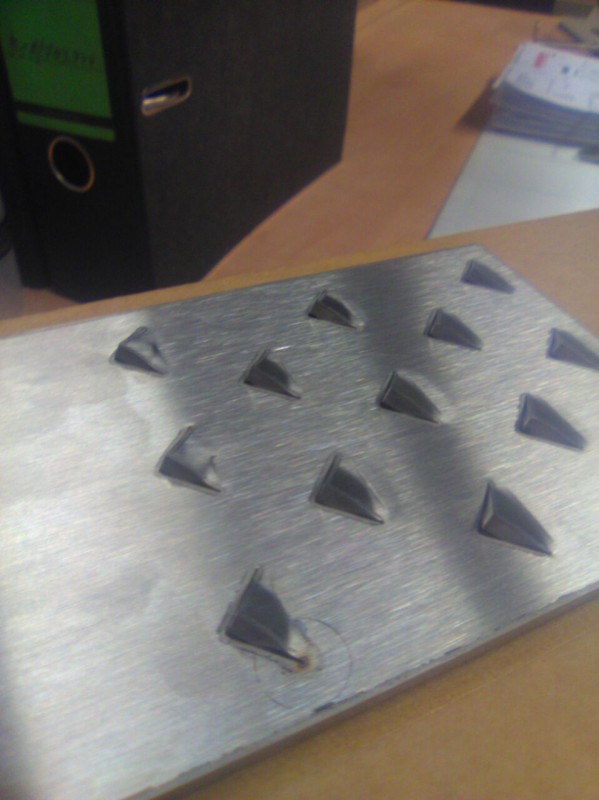

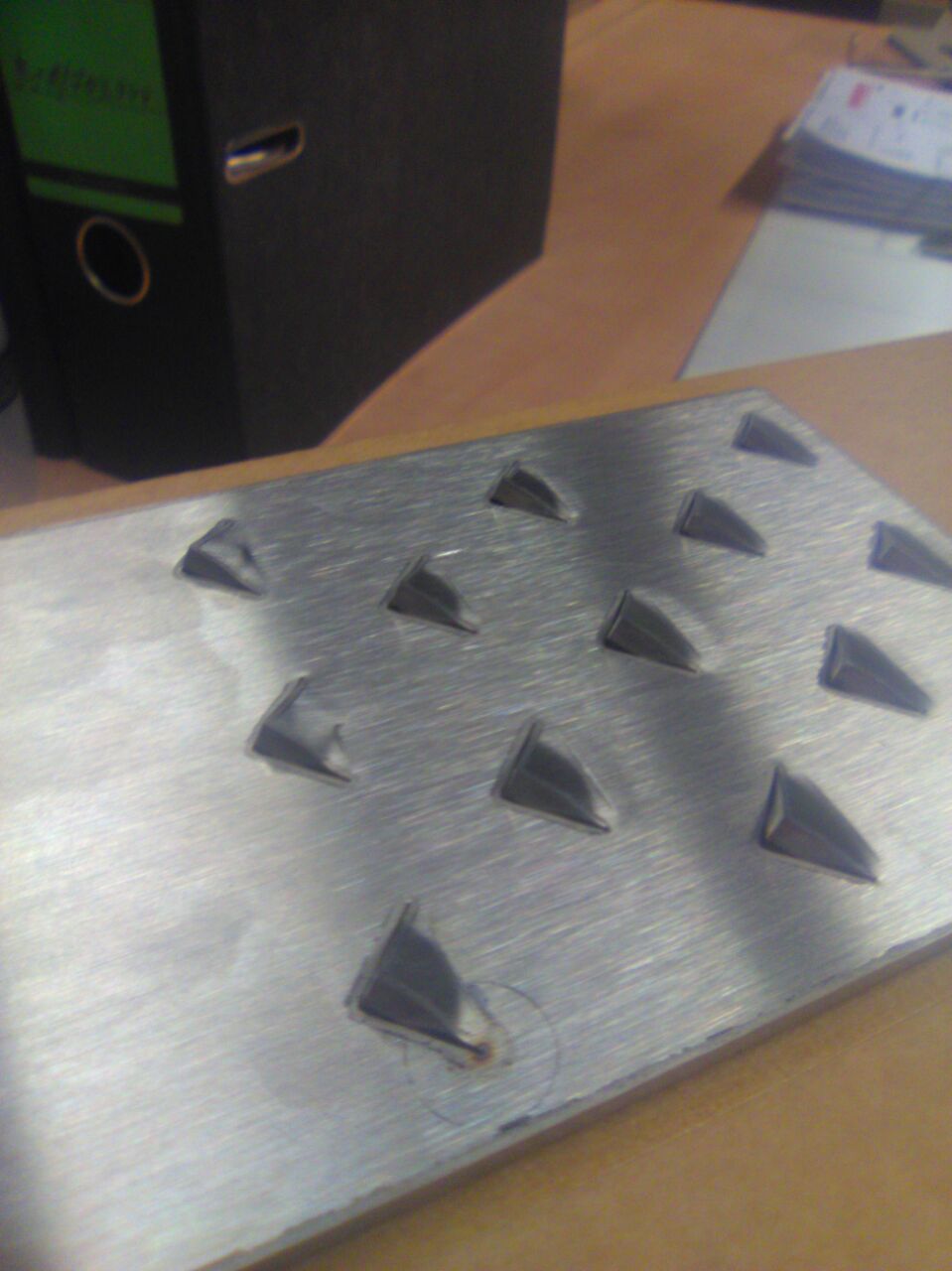

Wir haben es damals anno 2017 so gemacht......

Warum macht Ihr Euch so viel Aufwand um die Bleche?
Die gibt es fertig als Verschleißteile für alle Spreizkeile.
Egal, ob mechanisch, hydraulisch oder hydropneumatisch.
Die fallen für weniger als 1€/Stk. von der Stanze der Hersteller.
Wäre interessant, wenn jemand hier so einen Herstellerkontakt auftreiben könnte.

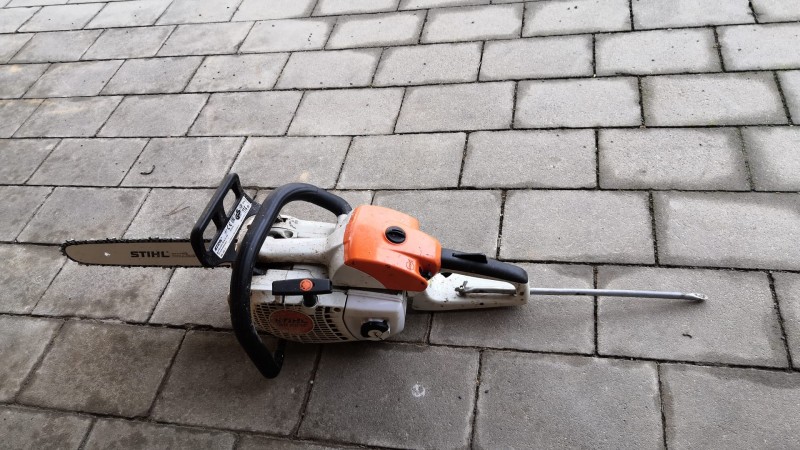

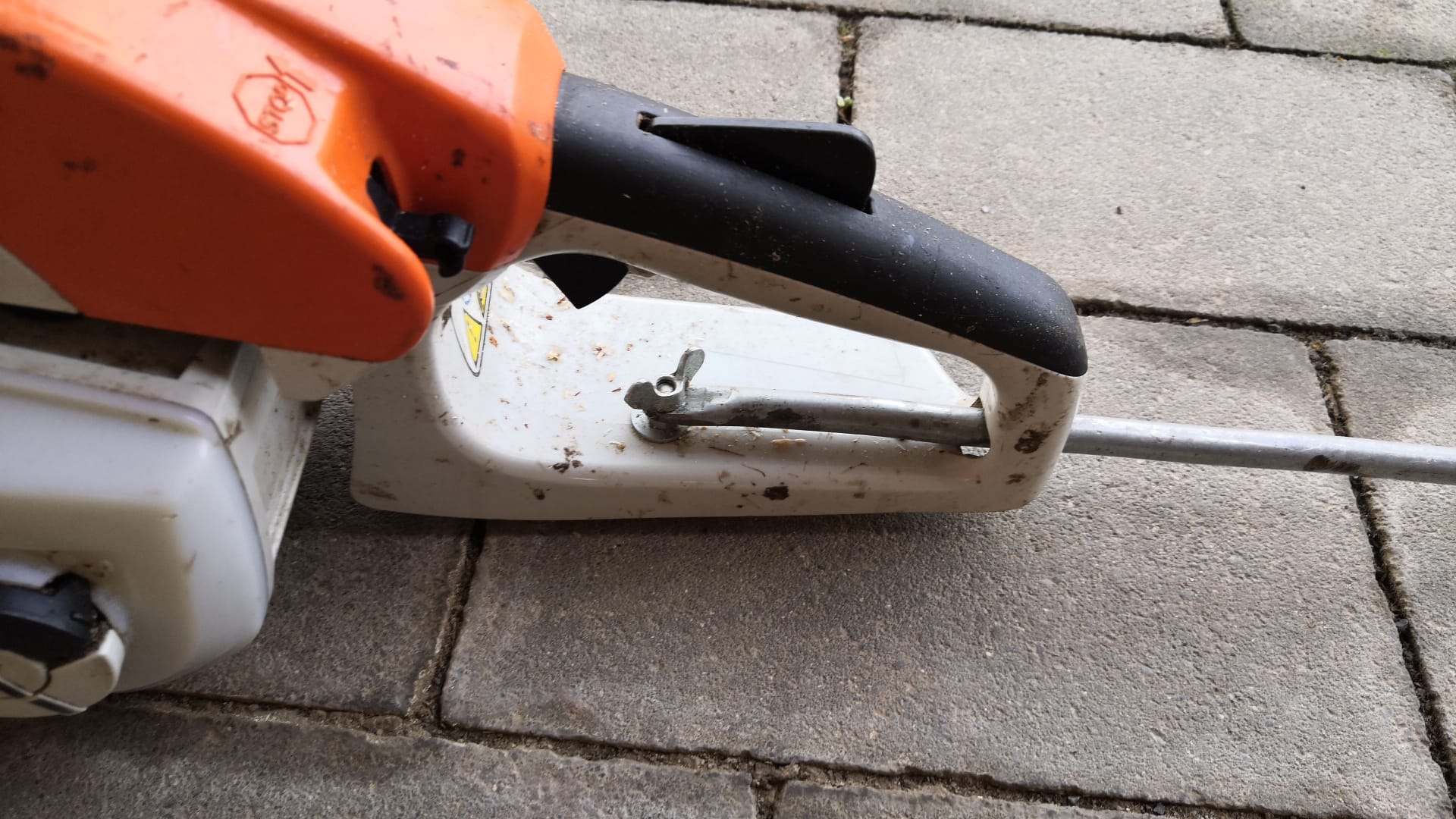

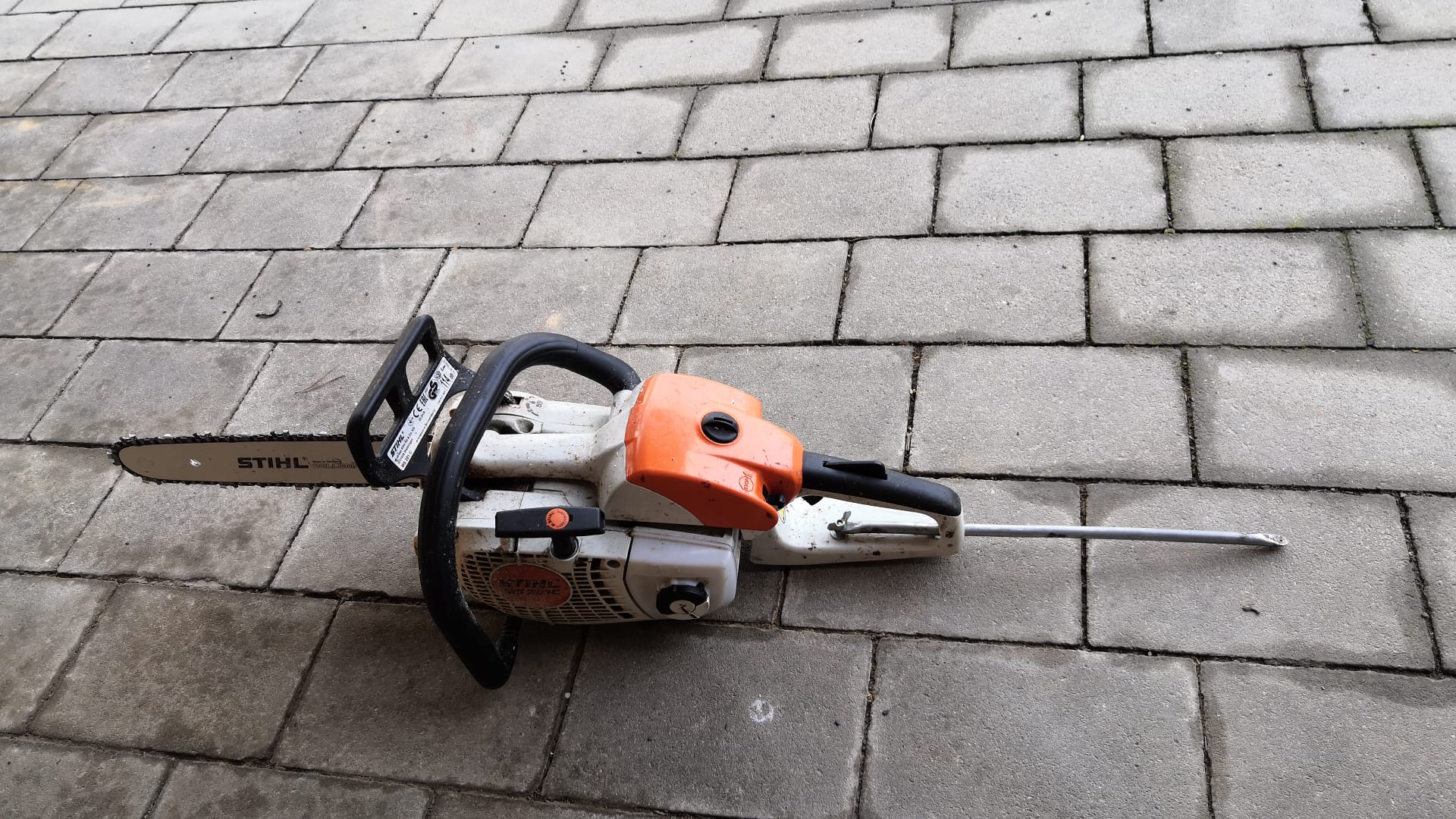

Für das Ablängen auf 1m im Wald benutzen wird zeit Jahrzehnten folgendes Hilfsmittel.
Es stört nicht bei Sägen bzw. beim Entasten usw.

So richtet man eine Säge aber nicht zu. Kam ein Kabelbinder nicht in Frage?

MFdriver hat geschrieben:]Von den Sachen die das Umfallen verhindern wieder zu den Teilen die das Umfallen ermöglichen
[/quote]
Hallo,
schön gemachter Keil; hatte mir auch mal einen nicht ganz so schönen gebaut, er wird ,obwohl gut funktioniert, nicht mehr verwendet.
Grund: zuviele Sachen zum mitschleppen. Ich bräuchte einen Sklaven der alles hinterherträgt.Kleiner Hammer und Plastikkeil und Säge ist alles was ich beihab. Schon der Spritkanister ist oft zu weit weg. Und meine Frau auf dem Rückeschlepper hat dann den Rest dabei, aber die braucht halt 15 Minuten zum Wiederkommen.
Kommt halt ganz drauf an was für ne Arbeit man grad macht. Und wie alt und fit man ist.
Also ich bin nach 3-4Stunden fällen am Hang ziemlich ko und durchgeschwitzt. Von 5 Bäumen fällt auch nur einer um, ist Eiche hoch und zu dicht.
Gruss Christian
P.S.
Weiss nicht warum das Programm das Zitat "Otchum" zugeschrieben hat

Salming hat geschrieben:So richtet man eine Säge aber nicht zu. Kam ein Kabelbinder nicht in Frage?

Hat mein alter Herr so gemacht, geht aber sehr gut so

Moin,

und zum 'Gasgeben' gibt es eine zweite Stange ?

Oder ein Kabelbinder fix auf Vollgas ?

Das hätte natürlich den Vorteil, daß wenn die Säge runterfällt,
sie solange vor sich rumsägt, bis der Tank leer ist.


Olli
