Danke für die Antworten. Dann werde ich mal irgendwann anfangen zu basteln. Versuch macht klug.

Servus zusammen,

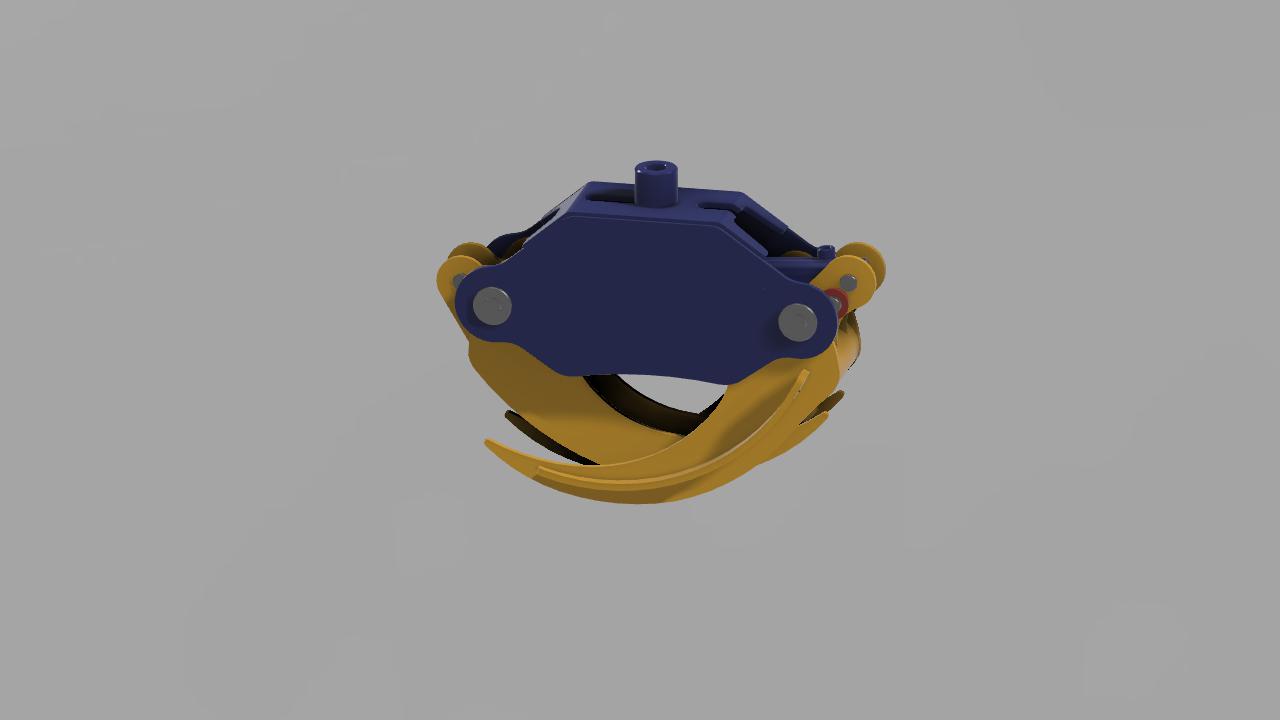

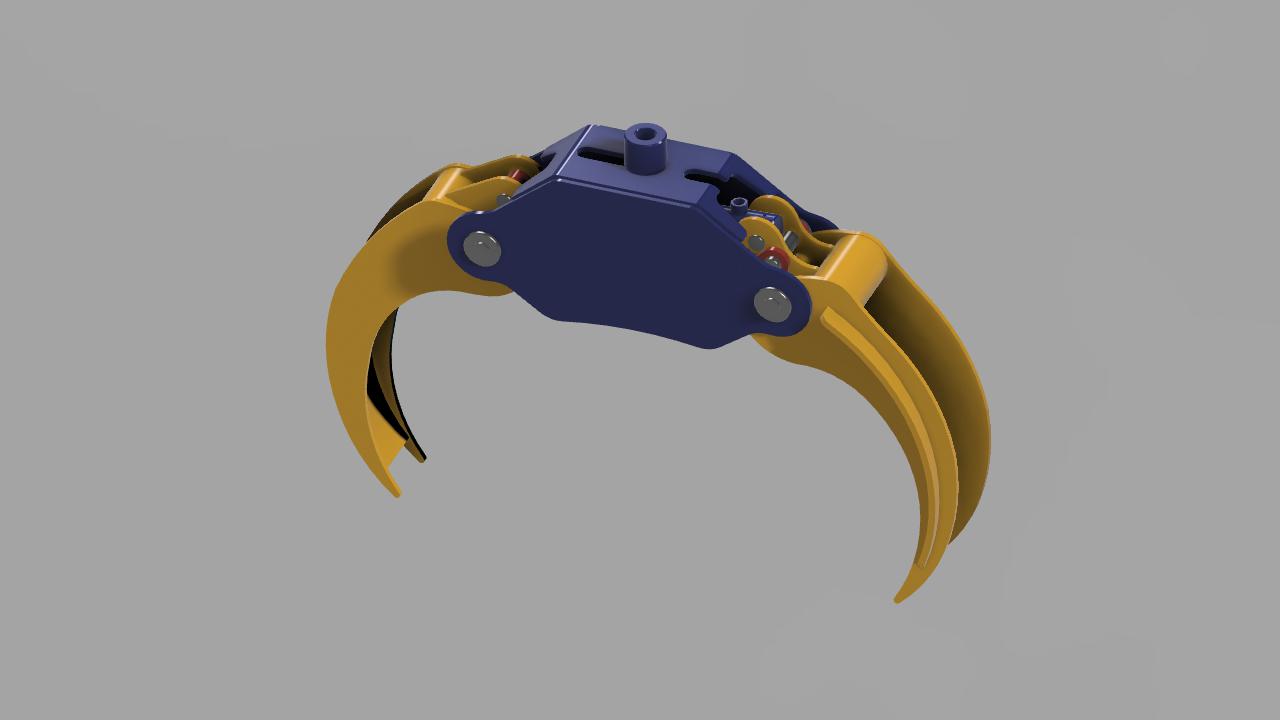

habe vor mir so eine Zange zu bauen. CAD ist soweit Fertig.
Teile schneide ich mir selbst raus.
Würde gerne noch eure Meinung wissen dazu wegen der Anbindung oben Wellenaufnahme oder Flanschplatte?

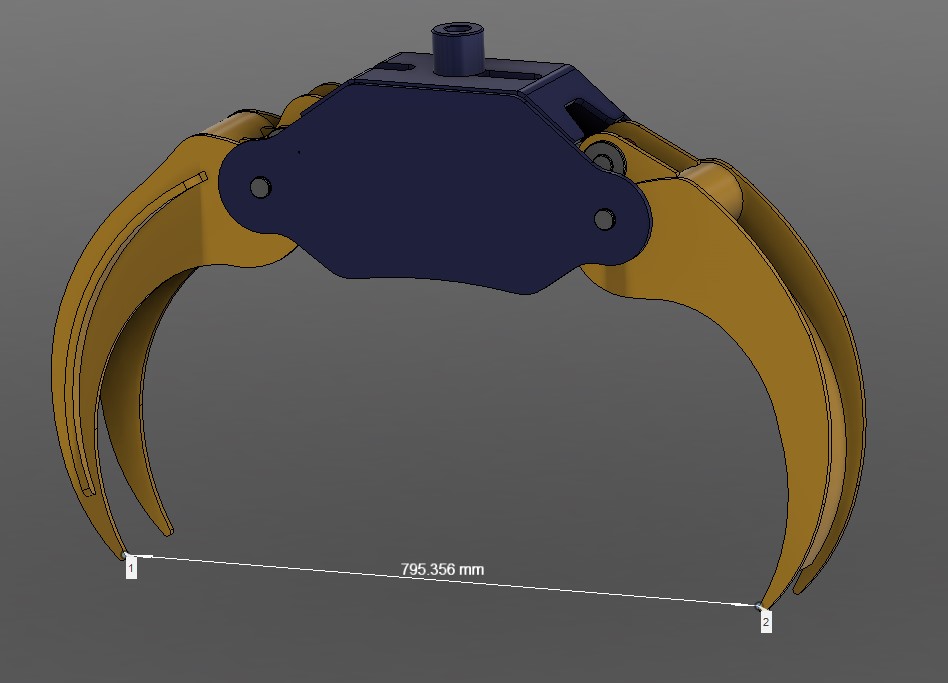

Öffnungsweite ist 795mm
Verbindungsplatte am Linken Greifer kommt natürlich auch noch ran.
Welche Zylinder habt ihr so verbaut?

Hallo,

Ob Flansch oder Wellenanbindung kommt etwas drauf an wie du die Zangenaufnahme machst. Man kann sie Starr oder pendelt machen.
Ich habe beide in Gebrauch. Die starre ist wesentlich besser zum verladen da du nicht die mitte der Stämme finden musst. Auch gut gefällt mir das man beim abladen mal einen Stamm auch heraushebeln kann.

Die pendelnde Zange ist super zum Stämme aus dem Besand zu bekommen, auch wegen dem seitlichen schwenken.
Die starre Zange hat eine Schließkraft von 9 tonnen bei 1,2 m Öffungsweite. Die andere hat 6,8 tonnen bei 1,0m Öffnugsweite.

Viele Grüße Starane

Starane hat geschrieben:Hallo,

Ob Flansch oder Wellenanbindung kommt etwas drauf an wie du die Zangenaufnahme machst. Man kann sie Starr oder pendelt machen.
Ich habe beide in Gebrauch. Die starre ist wesentlich besser zum verladen da du nicht die mitte der Stämme finden musst. Auch gut gefällt mir das man beim abladen mal einen Stamm auch heraushebeln kann.

Die pendelnde Zange ist super zum Stämme aus dem Besand zu bekommen, auch wegen dem seitlichen schwenken.
Die starre Zange hat eine Schließkraft von 9 tonnen bei 1,2 m Öffungsweite. Die andere hat 6,8 tonnen bei 1,0m Öffnugsweite.

Viele Grüße Starane

Danke für deine Infos

Welchen Durchmesser haben deine Zylinder?
Zylinderrohr und Kolbenstange?

Grüße
Dane

Hallo,

Die pendelnde :
Kolbenstange: 30mm
Zylinderrohr aussen: 70 mm

Die starre:
Kolbenstange:40 mm
Zylinderrohr aussen: 80 mm

Gruß Starane

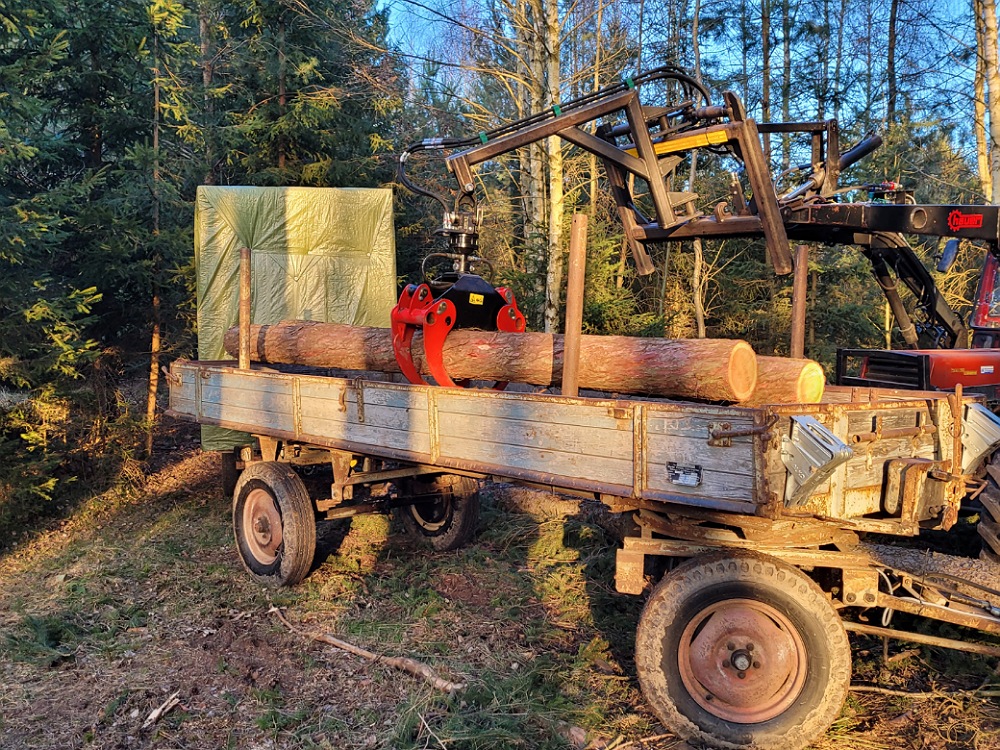

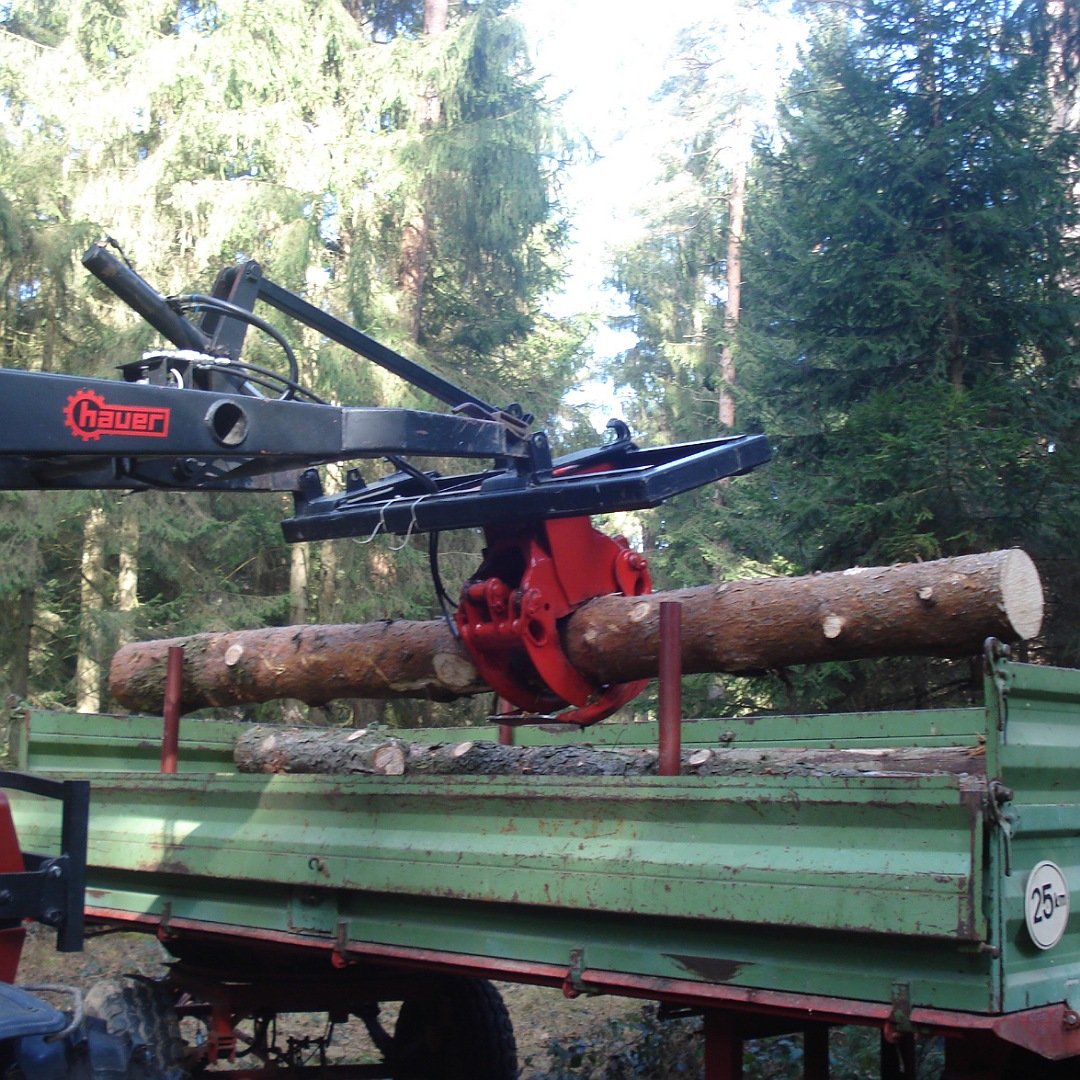

zum Anbau am Frontlader meines Fendt 308 hab ich mir diesen Bock gebaut. Quadratrohr 80/80/4mm. Koppelplatten fertig gekauft, einfach gekantet. Greifer und Rotator von FoRe Reinle aus Rheinfelden

[img]http://up.picr.de/44749189wc.jpg[/img]

[img]http://up.picr.de/44749190te.jpg[/img]

[img]http://up.picr.de/44749191ib.jpg[/img]

Ich habe mich schon immer über die Fällheber/Stammwender von Orgeon, KoX u. Co geärgert.
Der Fällheber rutscht ab, greift nicht und man kann sich verletzen

zum Wenden eines Stamms ist der Fällheber 130cm ungeignet. da die Kralle im Stamm einer Buche gefroren oder einer Eiche nie greift und durchrutscht.
Ein noch größerer Witz ist der kurze Fällheber von Stihl- Damit bringt man keinen Baum zum Fall und Stamm wenden geht gar nicht. Ich stoße eine dünne Fichte schneller mit der Hand um statt den kurzen Fällheber von Stihl zu verwenden.

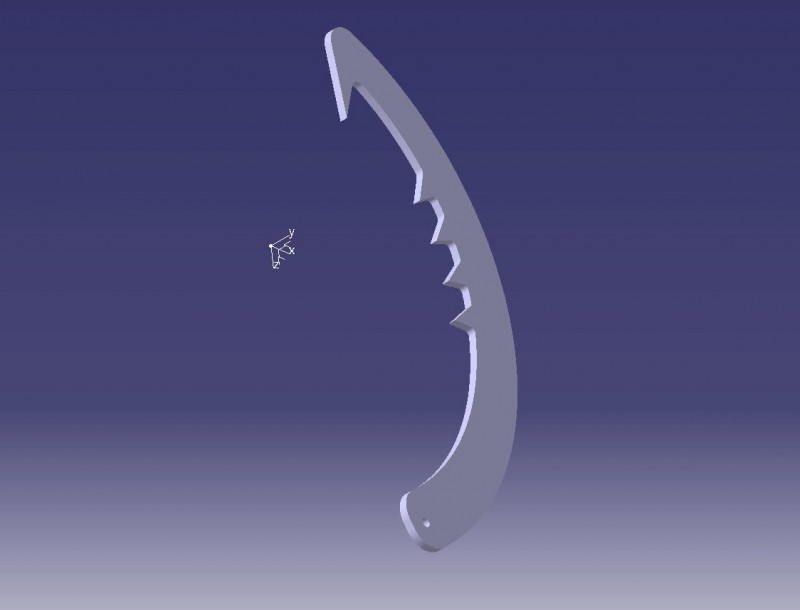

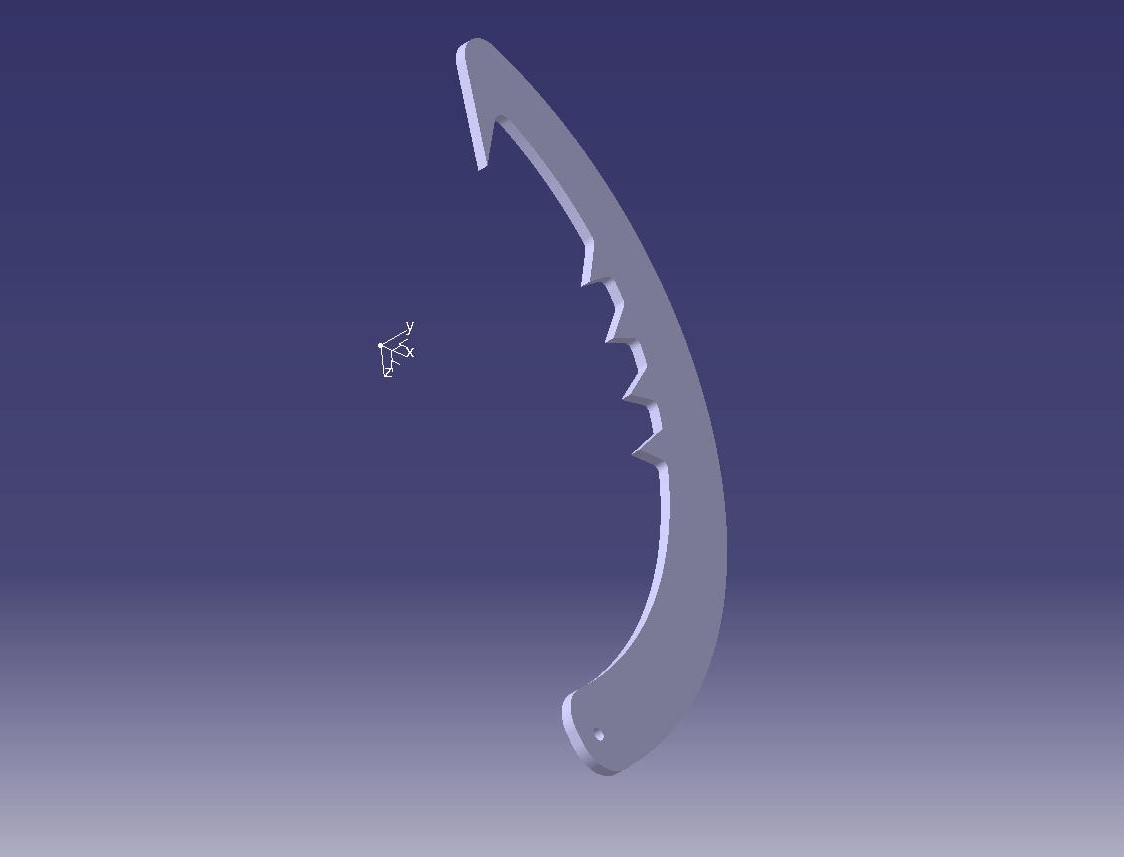

Kurz gesagt ich versuche dieses unbrauchbare Werkzeug zu optimieren und habe mit CAD eine Kralle gezeichnet und 2 Prototypen lasern lassen. Der Preis war günstig und wird bei größeren Stückzahlen noch günstiger.
Zur Zeit wird die Kralle noch optimiert damit sie einen möglichts großen Durchmesserbereich abdeckt.
Der Prototyp funktioniert von 40-70cm hervorragend, bei kleineren Durchmessern jedoch nicht.

Ich arbeite daran und wenn das Projekt fertig ist werde ich die Kralle als CAD Modell hier einstellen.
Mit der CAD Datei ist eine Fertigung von 2 Stück zu je 37€ und zu 3 Stück zu 24€ möglich da das CNC Programm auf Knopfdruck erstellt werden kann

Hallo.


Ich hab nen Haken von so nem Stammwender mit dem dicken langen Holzgriff dran gebaut....

Grüße

Auf den Holzgriff werde ich auch noch kommen wenn der serienmäßige von Oregon mit 130cm zu kurz ist. Ein STiel aus Eschenholz wäre ideal

Kennt ihr nen Wendehacken der mit einem frischen Rundholz betrieben wird ?
Ist nur ein Hacken mit einem beweglichen Ring dran .
Hab iwo rumliegen von meinen Vorfahren .
Denke mal der wurde für die ganz grossen Stämme genommen.
Und kennt jemand den Begriff "Kratzer/ Kratzerkette " und für welchen Zweck der genommen wurde?

Hallo Sturmwind,

Dieser Haken mit Ring nennt sich Schwarzwälder Wendehaken. Der funktioniert auch sehr gut, da kannst fast alles drehen.Hast du ein Bild von den Kratzerketten?

Viele Grüße Starane

Der Schwarzwälder Wendehaken ist genauso ein Murks wie der Oregon/KOX auf dem der Oregon ja basiert.
Er rustscht ab und greift bei gefrorener Buche oder auch bei normaler Eiche kaum mit seinem einzigen Zahn. Bei Eiche reißt er die Rinde auf und rutscht drüber. Ein Forstwirt sagte mir das man den Schwarzwälder Wendehaken mit der Axt/Beil einschlägt damit er greift. Will ich aber nicht, meiner greift mit seinen vielen Zähnen von alleine.
Werkzeuge müssen weiter entwickelt werden denn wir arbeiten ja auch nicht mehr mit Faustkeil und Trummsäge und so ein Schwarzwälder Wendehaken ist genauso Müll wie heutzutage eine Sense

.
Vor zwei Wochen kam unser stellv.Gemeindebrandmeister zu mir, um für den
Februar 2023 nach einer NEA und Licht zu fragen.

Stromerzeuger haben wir ja, aber der Lichtkopf war noch nicht gebaut.
Eigendlich sah die Planung drei HQI-Leuchten vor.
Nun sind aber inzwischen die LED-Leuchten bezahlbar geworden.
Also umgeplant auf LED.

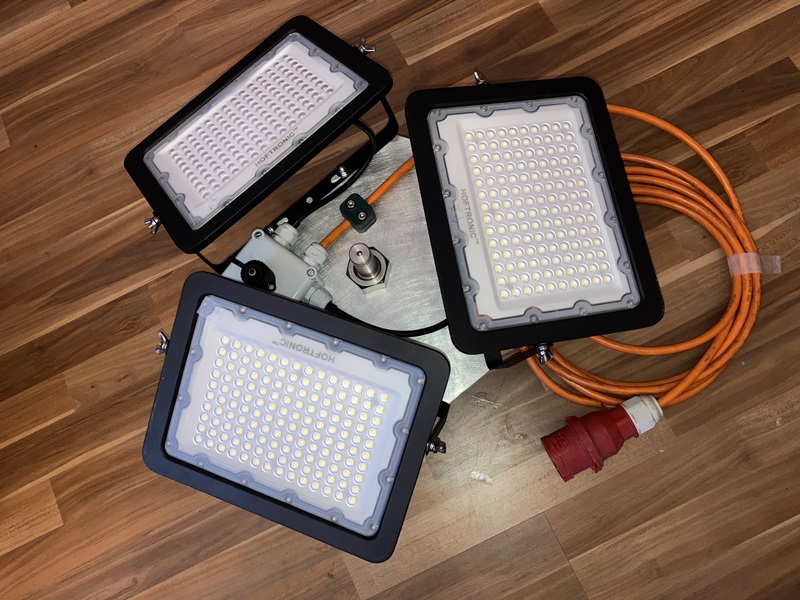

Nun ist der Lichtkopf fertig.
Mit 0,3 kW kommen 30'000 Lumen bei heraus.
Auf den 6 Meter Geroh-Mast gesteckt, werden 100 m² mit 250 Lux beleuchtet.
O.K. nicht zu 100 % homogen, aber ganz passabel,
Zum Vergleich: Das Arbeitsrecht fordert für Kantinen 200 Lux.

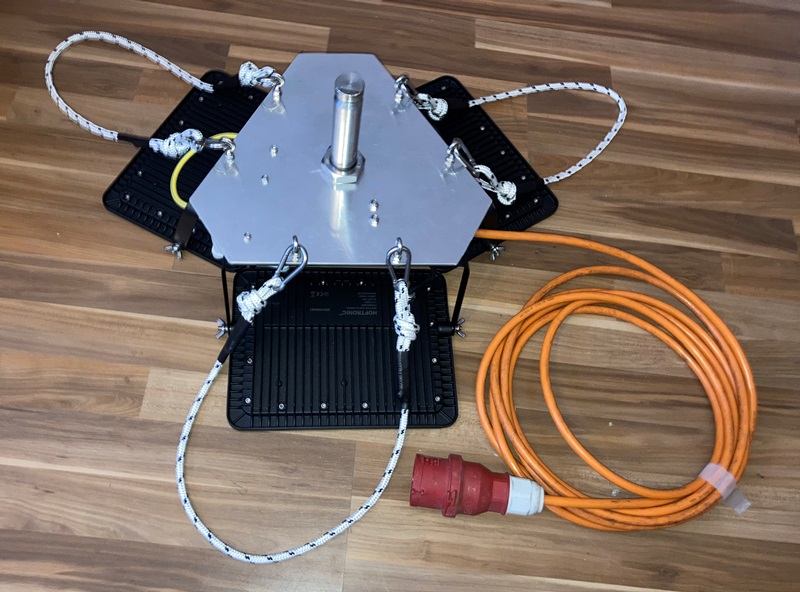

Man kann den Lichtkopf auch an den drei Seilen aufhängen.
Obendrauf befindet sich noch ein FW DIN-Zapfen 30mm.
Da könnte man noch einen Strahler in 230 V oder 24 V aufstecken.
Dazu hat die Verteilerdose noch eine Steckdose.
Alles in IP67 (der Stecker wird noch getauscht).
Ja, es gibt auch ein Adapterkabel für 230 V.
Wegen der gleichmäßigen Belastung vom Generator ist aber alles
in Drehstrom gebaut.
.

.

.

Jaja...eine Sense ist Müll...mal sehen ob deine tollen Neuerungen so lange gebraucht werden...

Servus,

Die große Frage ist wie oft benötigt man einen veralteten Wendehaken?
Zum abdrehen von Hängern kommt Seilwinde zum Einsatz. Wenn der Baum am Boden liegt, ist es ab einer gewissen Größe unmöglich den ganzen Stamm mit einem Wendehaken zu drehen, auch wenn er astfrei ist. Beim Ablängen paßt man auf das man nicht in den Boden schneidet. Geht der Schnitt zu, reicht es einen kleinen Keil in den Schnitt zu drücken.

Viele Grüße Starane
