Danke für die Info.

Hinweis zu den U-Stählen:
Große Kabeltrommeln haben oft Metallumrandungen.
Ich habe da für mein Bündelgerätebau die gebogenen Stähle her (Durchmesser 1,22m).

Einfach mal umschauen, evtl. findet ihr da Teile zum selbst bauen.

Grüße
Thomas

Der Gallhorner hat geschrieben:]




Moin! Obwohl mir damals hier davon abgeraten wurde, habe ich mir ein Bündelgerät für 50 cm Scheite gebaut. Da die ersten Bündel durch den Ofen sie kommen jetzt die Bilder. Das einzigste ist das ich die Bündel an einer Seite zum Stapel anlehne.

Sauber, mit Zange des Ex Users Kugelblitz. So eine mit 1,20m leistet mir seit 8 Jahren treue Dienste am Hürlimann.


Die Schienen biegen ist keine Kunst, hab mir daür mal ein Gerät gebaut. Das Versenden ist allerdings eine Augabe für sich, drum mach ich das nimmer.

Wer sowas selber machen will, das geht auch ohne Gerät. Nimmst ne Holzplatte/Karton und zeichnest dir mim Edding, Stück Strick und Nagel als Zirkel die Rundung au die du willst. Jetzt nimmst ne 40/20er U Schiene und klemmst die in irgend ne stabile Stelle, wo sich die durchschieben lässt. Frontzugmaul vom Schlepper ist da ggf ganz cool. Und jetzt in die Hände gespuckt und alle 5cm leicht anbiegen. Für die Enden hilft ein Stück Rohr ungemein. Nach paar Durchgängen ist das auch schon fertig. Mit zwei Mann geht das recht leicht und zügig. Immer wieder an der Schblone anlegen und vergleichen. Ist keine Wissenschaft und dem Holz ist es egal wenn das ein 742Eck ist und kein Radius.

Grüße

Ich hab mal bei einem Kumpel geholfen, der sich seine Schweinstalleinrichtug koppett sebst geschweißt hat.
Aus Felgen verschiedener Durchmesser schweißte er sich Biegevorrichtungen zum
Rundbiegen von Rohren von 1/2 Zoll bis Zolldurchmesser.
Mit aufgesteckten Rohrstücken als Verlängerung war auch das knickfreie Biegen von
1-Zoll Rohren ohne übermäßige Kraftanstrengung für 1 Mann möglich.
Gruß AEgro

.

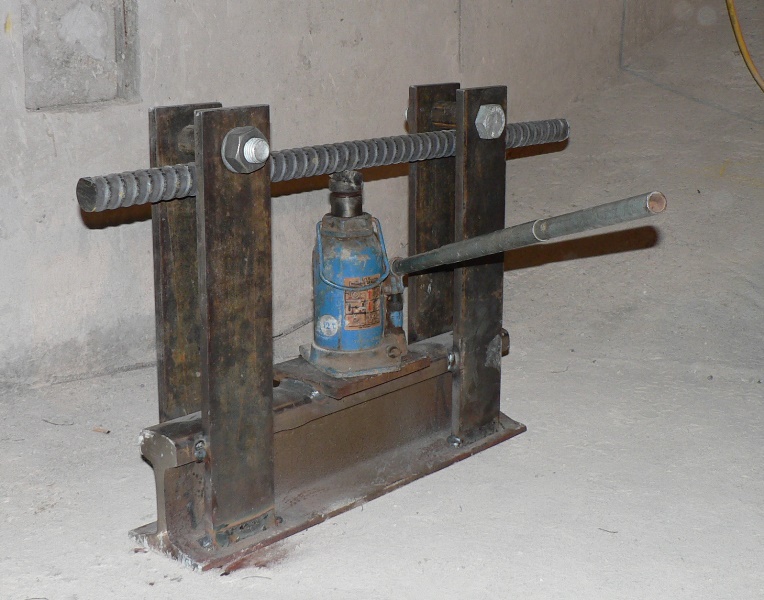

Zum Biegen von 40mm Bewehrungsstahl habe ich mal folgendes Gerät
berechnet und von einer Schlosserei bauen lassen:
.

.

Gazelle hat geschrieben:.
Zum Biegen von 40mm Bewehrungsstahl...

Du meinst wohl zum Abknicken + schwächende Kerbwirkung,... Weis ja nicht wie es in Deutschland ist, aber sogar Hier oben muessen Armierungseisen gewissen Radien(je nach Dicke) einhalten, und nicht geknickt werden.

.

Djup-i-sverige hat geschrieben:

Gazelle hat geschrieben:.
Zum Biegen von 40mm Bewehrungsstahl...

Du meinst wohl zum Abknicken + schwächende Kerbwirkung,... Weis ja nicht wie es in Deutschland ist, aber sogar Hier oben muessen Armierungseisen gewissen Radien(je nach Dicke) einhalten, und nicht geknickt werden.

Geknickt wird da gar nix.
Wir sprechen ja nicht von papierdünnen Rohren.

Selbstverständlich mit schönen Biegeradien.

Ich füge zwei Beweisfotos an.

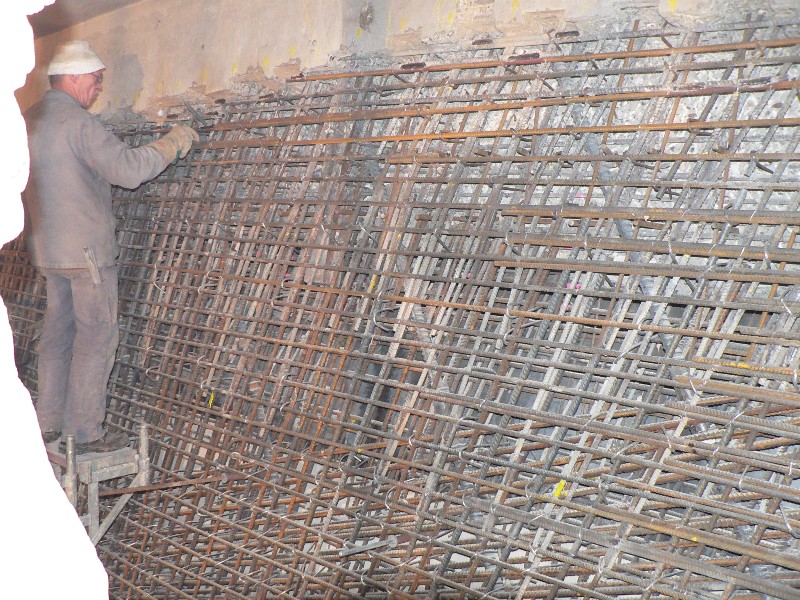

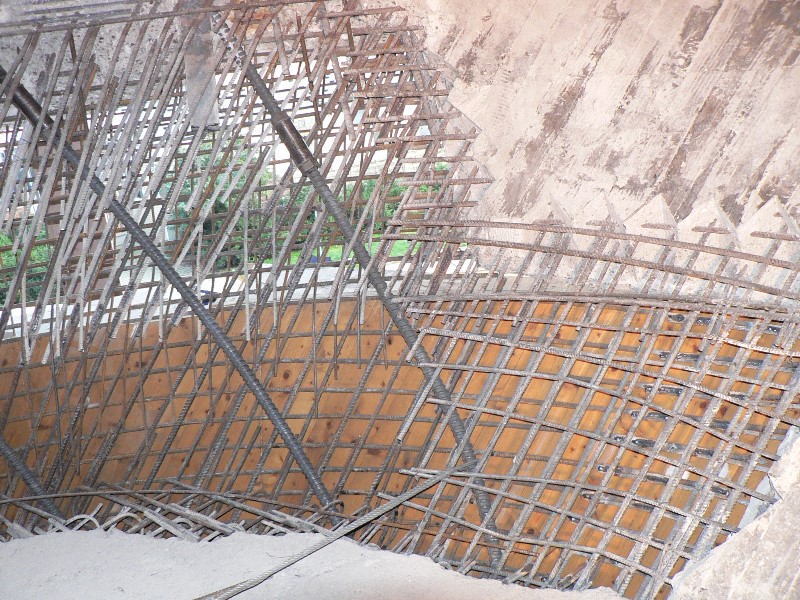

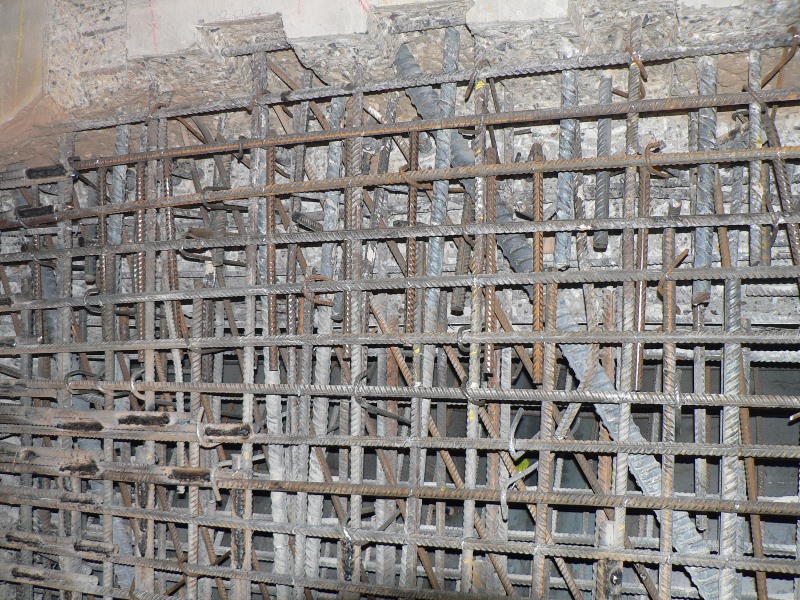

Die 40mm Aufhängebewehrung ist vor Ort auf den cm genau gebogen worden,
und folgt als innere (=5.) Lage exakt der Kontur der gekrümmten Schalung.
.

.

.

Gazelle du hast das Hilfsmittel berechnet und von einem Schlosser bauen lassen.
Ich schätze mal mind. 50 % der aktiven LT-Nutzer, mich eingeschlossen, hätten ohne jeden gezeichneten Plan,
nur mit einem guten Vorstellungsvermögen und praktischer Erfahrung aus einem Wagenbheber und ein paar Eisen aus der " Schrotttonne "ein solches Gerät gebaut.
Natürlich ohne Zertifizierung, Schweisserschein und ohne die EC-Konformität zu prüfen.
Das ist halt der Unterschied zwischen eim Ingenieur und einem Praktiker.
Gruß AEgro

.

AEgro hat geschrieben:
Gazelle du hast das Hilfsmittel berechnet und von einem Schlosser bauen lassen.
Ich schätze mal mind. 50 % der aktiven LT-Nutzer, mich eingeschlossen, hätten ohne jeden gezeichneten Plan,
nur mit einem guten Vorstellungsvermögen und praktischer Erfahrung aus einem Wagenbheber und ein paar Eisen aus der " Schrotttonne "ein solches Gerät gebaut.
Natürlich ohne Zertifizierung, Schweisserschein und ohne die EC-Konformität zu prüfen.
Das ist halt der Unterschied zwischen eim Ingenieur und einem Praktiker.

Das kann jeder für sich selbst privat so machen.

Hier ging es um ein Arbeitsgerät, was Beschäftigte in der Bauindustrie
benutzen sollten.

Da hat die BG ein Auge drauf, dass eben nix 'aus der Schrotttonne'
zusammengebraten wird.
Zerlegt sich so ein Gerät im Betrieb muss der Arbeitgeber schon nachweisen
können, daß alles nach den Regeln der Baukunst konstruiert wurde.

Wie immer:
Sich selbst umbringen ist straffrei.
Kommt ein Arbeitnehmer zu Schaden, dreht die BG dem Arbeitgeber den Hals um.
.

Das Prüfsiegel für den Wagenheber gemäß BGV D8 bzw. DGUV Vorschrift 54 befindet sich dann wohl zufällig auf der Rückseite des Wagenhebers. Oder war da gar keins dran?
Gruß Yogi

.
Das muss man die damals tätige Baufirma fragen.

Ich habe das Konstrukt nur nach den Regeln der Baukunst berechnet.
.

.
Es war eine spannende Bauaufgabe.

Ich habe zu Lasten der Obrigkeit etwa 6 Millionen Euros für die Gesamtsanierung
des Bauwerks ausgegeben, was die Betonreparatur betrifft.
(Hinterher nochmal 12 Millionen Euros was die Wasserabdichtung betrifft.)

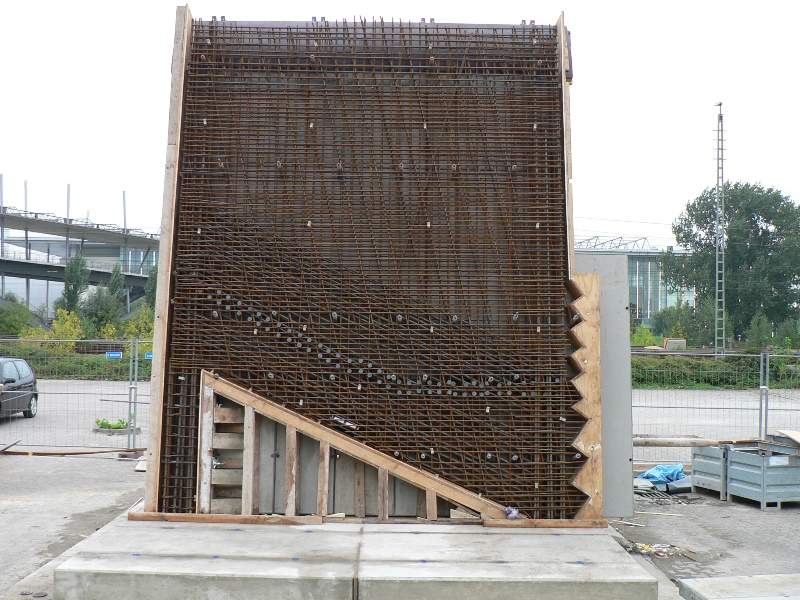

Es kommt nicht so häufig vor, dass man ein Bauteil zuerst im Maßstab 1:1
zur Probe herstellt:
.

.

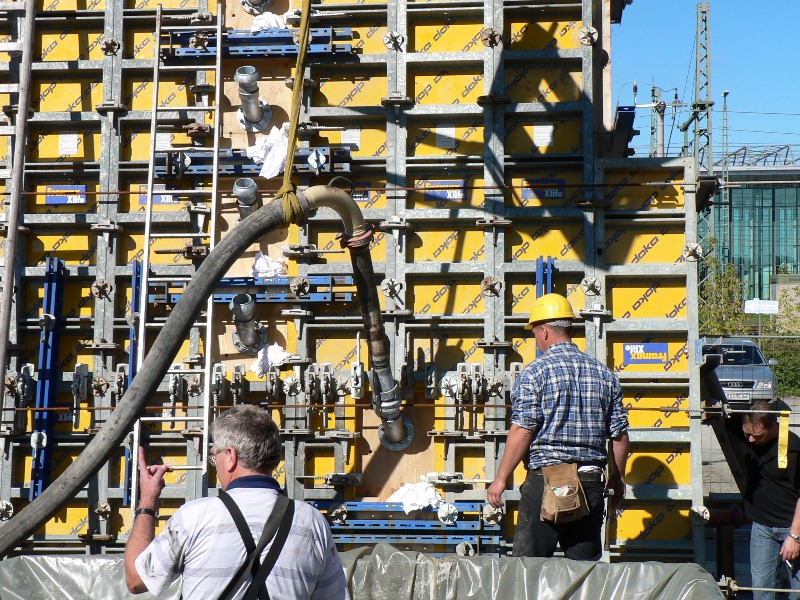

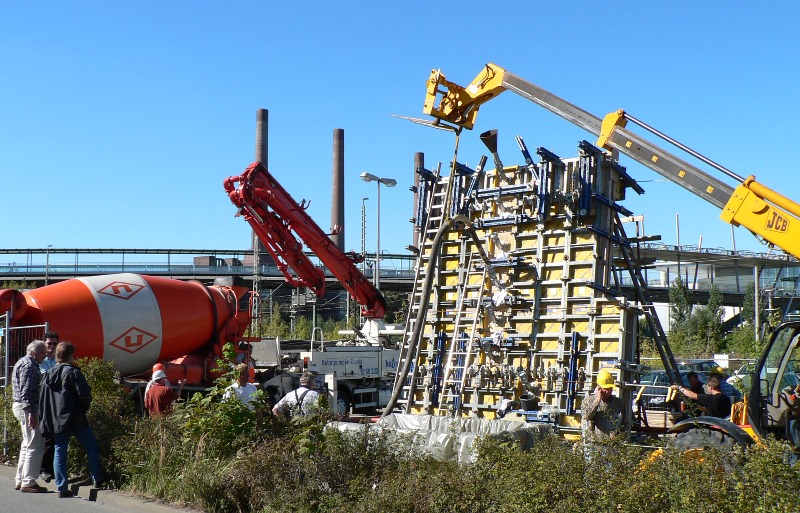

Dann als Überdruckbetonage von unten nach oben betonieren:
.

.

.
Dürfte ein weltweites Unikat sein.

Man beachte die die Güllerohranschlüsse (Perrot-Kupplungen),
die ich in die Schalung habe bauen lassen.
Das war eine Zweckentfremdung aus der Landwirtschaft für die
SVB-Beton-Druckleitung.

Natürlich wurde das Probebauteil hinterher abgebrochen und entsorgt.
.

Gazelle hat geschrieben:.
Es kommt nicht so häufig vor, dass man ein Bauteil zuerst im Maßstab 1:1
zur Probe herstellt:
.

Doch das ist Gang und Gebe, da Brand, Beschuss, Bomben Test usw. nicht am Orginal durchgeführt werden.

Z. B. Das Polizei und Justiz Zentrum Zürich wollte die beschossenen Türen ums verrecken nicht in ihrem Sicherheits Hauptkomplex der Schweiz haben.

Der für 745 Millionen € das einzigartige und zukunftsweisende Gebäude der Welt sein welches Polizei und Justiz unter einen Dach beheimatet.

Festnahme, Polizei, U-Haft, Prozess, Haft absitzen... Alles unter einem Dach

https://www.lindner-group.com/de_DE/new ... rich-8637/

In Deutschland undenkbar

.

Groaßraider hat geschrieben:

Gazelle hat geschrieben:.
Es kommt nicht so häufig vor, dass man ein Bauteil zuerst im Maßstab 1:1
zur Probe herstellt:
.

Doch das ist Gang und Gebe, da Brand, Beschuss, Bomben Test usw. nicht am Orginal durchgeführt werden.

Naja, hier ging es ja nicht um die Beschusssicherheit am fertigen Bauteil,
sondern um die von mir geplante Druck-Betonage von unten
in die Schalung hinein.
(Normalerweise füllt man ja den Beton von oben in die Schalung.)
Wäre hinterher oben eine Fuge von nur einem Millimeter entstanden,
wäre aller Aufwand umsonst gewesen.

War übrings meine zweite Druckbetonage.
Ein paar Jahre zuvor habe ich mal bei einem Einkaufszentrum in Weissenfels
die Bodenplatte unterpresst.
Das haben wir seinerzeit sicherheitshalber an einem Sonntag gemacht,
damit wenn uns das alles 'um die Ohren fliegt', es zumindest keine
Kunden trifft.
Bei 60 bar Druck der Betonpumpe muss man schon ein wenig vorsorgen.
.

Gazelle hat geschrieben:.


Geknickt wird da gar nix.
Wir sprechen ja nicht von papierdünnen Rohren.

Ja Herr Prof. Tabellenbuchrezitierer ,trotzdem Knickung mit Kerbwirkung durch einen schneidenförmigen Druckstempel. *Dipfescheiss*
Hättest ja auch schreiben können, das du das Eisen nur ein wenig rundstreicheln willst...

Und was haben deine seitenlangen Selbstbeweihräucherungen (oder doch eher "Schmuecken mit fremden Federn"?) jetzt eigentlich mit Eigenbauten im Bereich Forst-und/oderLandtechnik zu tun?

Da könnte sich doch Falke mal austoben und einen Neo-LW, Hubertus, Gazelle und weitere Alias Selbstbeweihräuchungsthread einrichten, am besten im Sandkasten...
