Re: eigenbau!
von Kugelblitz » Di Dez 29, 2009 12:33
@Holzmacher0815
naaaa jaaaaaa ist ein dehnbarer Begriff würde ich sagen
@Fendt 309
ca. 40 mm.
Die Reduzierung sind die eingesetzten Pertinax Buchsen, ohne Buchsen is Müll
naaaa jaaaaaa
ist ein dehnbarer Begriff würde ich sagen @Fendt 309
ca. 40 mm.
Die Reduzierung sind die eingesetzten Pertinax Buchsen, ohne Buchsen is Müll
- Kugelblitz
Re: eigenbau!
von Dx 4,31 » Di Dez 29, 2009 18:30
hallo

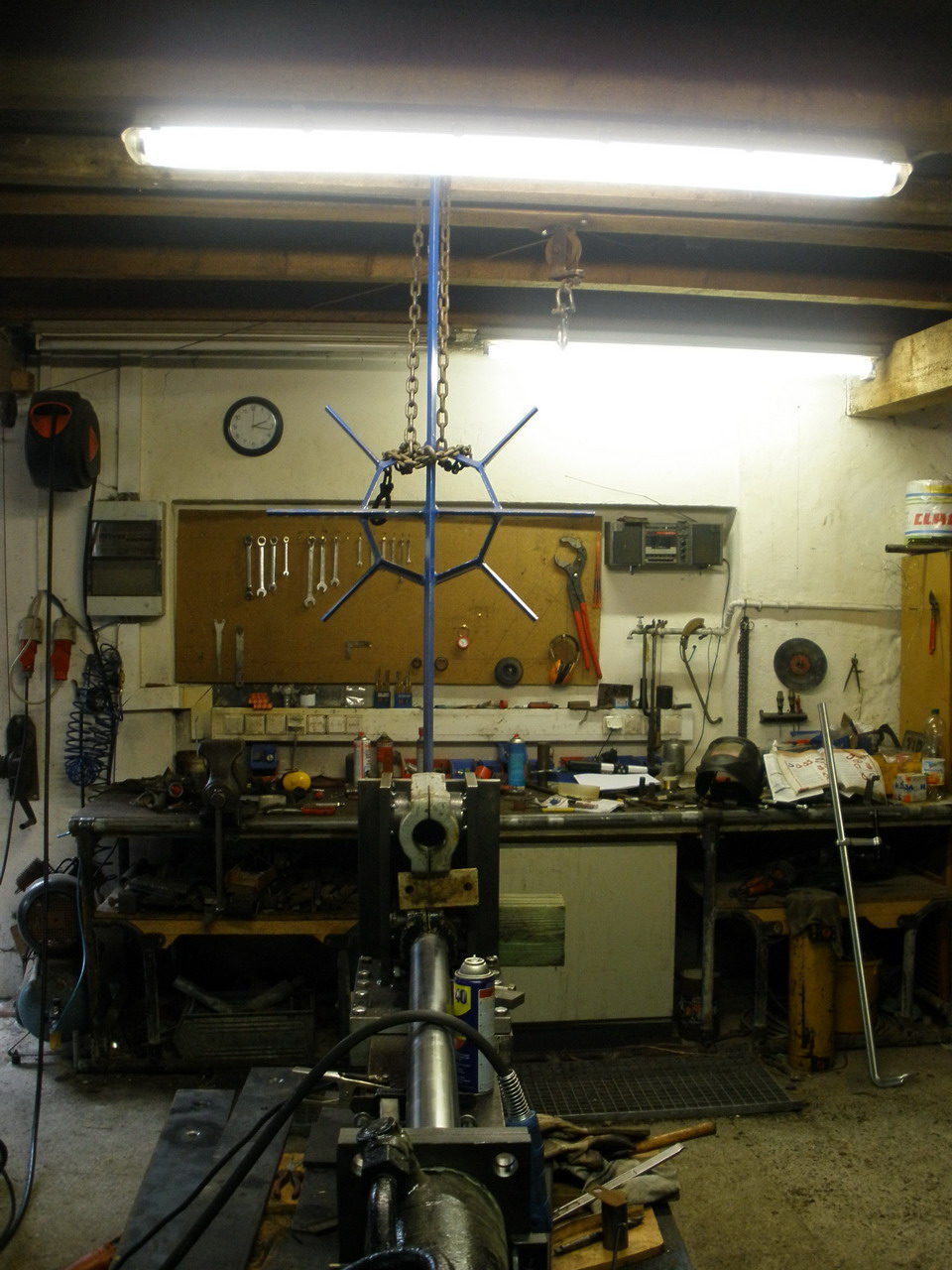

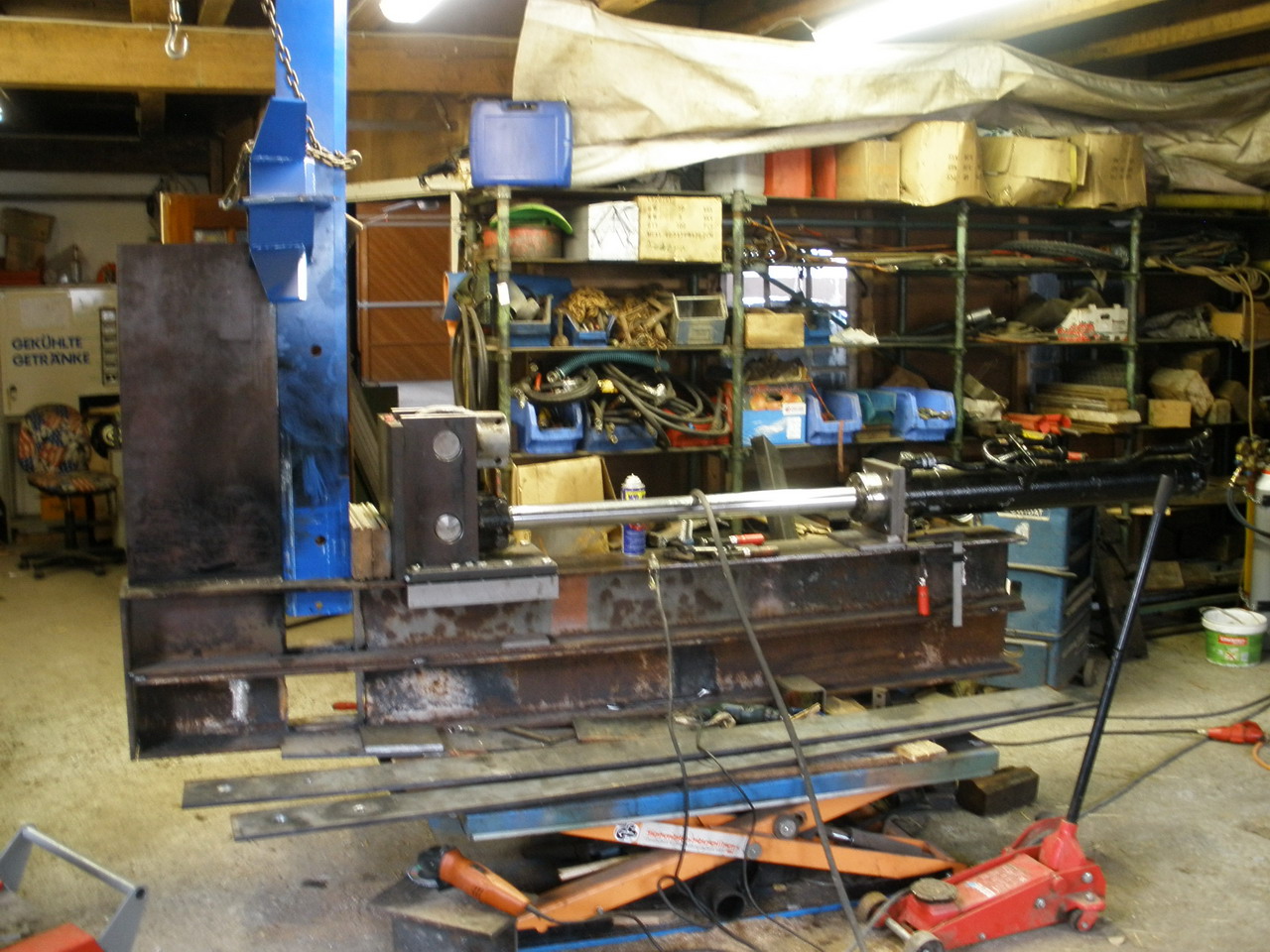

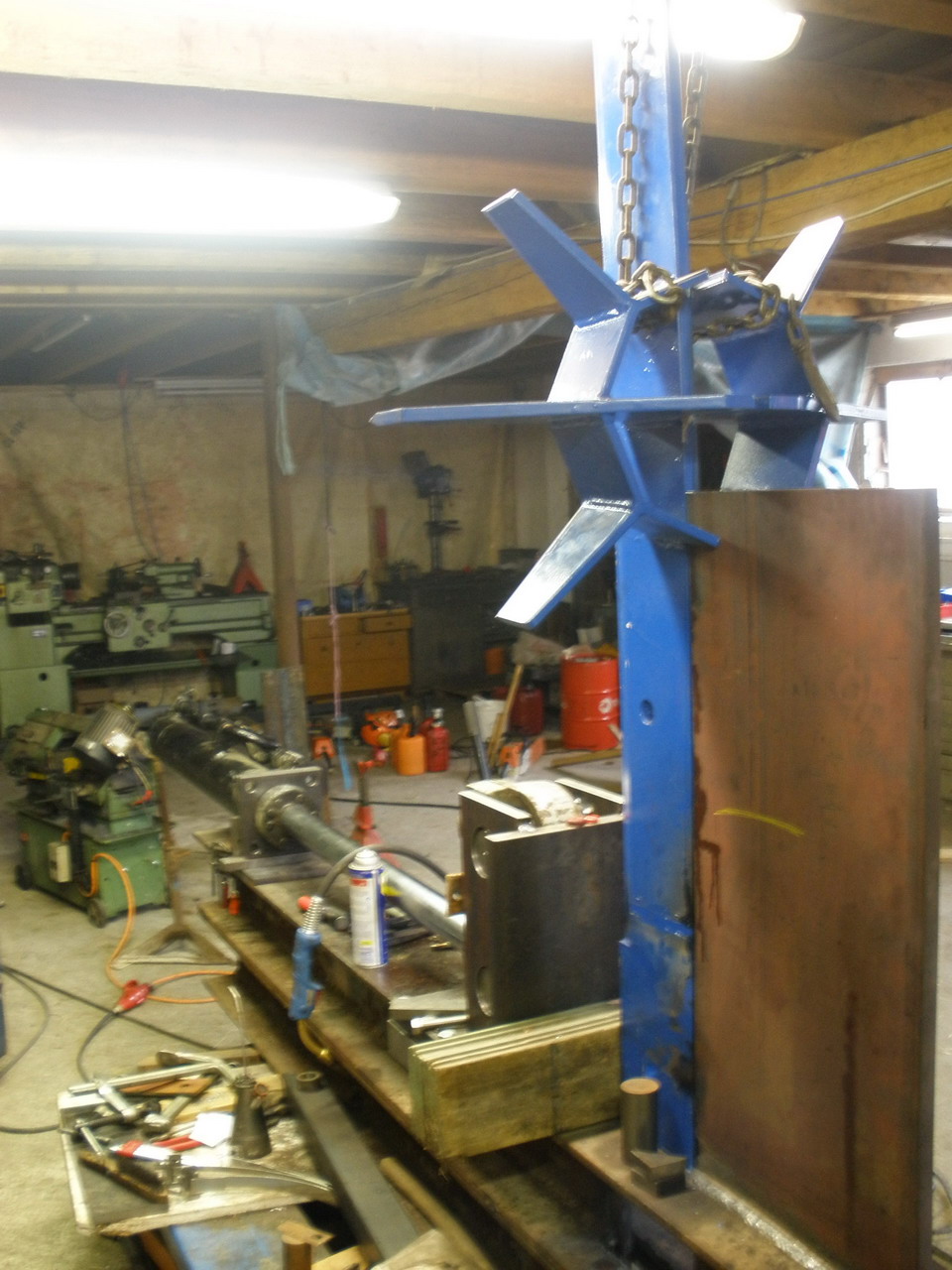

wie ihr sehen könnt steht bei mir die Zeit auch nicht still! Ich bastle gerade an einem Holzspalter der 60 Tonnen drückt mit 2 Zylindern
und einer Hydraulischen Säge die noch in Planung ist! Also ala binderberger Säge Spalt Gigant!
wie ihr sehen könnt steht bei mir die Zeit auch nicht still! Ich bastle gerade an einem Holzspalter der 60 Tonnen drückt mit 2 Zylindern
und einer Hydraulischen Säge die noch in Planung ist! Also ala binderberger Säge Spalt Gigant!
- Dateianhänge
-
PC012449.jpg- (332.68 KiB) Noch nie heruntergeladen
-
- PC012452.jpg
- (282.06 KiB) Noch nie heruntergeladen
-
- PC012453.jpg
- (260.33 KiB) Noch nie heruntergeladen
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: eigenbau!
von befago » Di Dez 29, 2009 18:52
@kugelblitz
Sind die Arme aus 50x12 Material?
Wie viel Matereial brauche ich (Länge der Arme)
Sin "Hebel" im gleichen Abstand eingehängt? (10cm?)
Bin dankbar für alle Infos...
Nett das du nachschaun willst
gut das es noch solche Menschen gibt!
Sind die Arme aus 50x12 Material?
Wie viel Matereial brauche ich (Länge der Arme)
Sin "Hebel" im gleichen Abstand eingehängt? (10cm?)
Bin dankbar für alle Infos...
Nett das du nachschaun willst
gut das es noch solche Menschen gibt!- Dateianhänge
-
- Zange%20fertig%20007.JPG (73.02 KiB) 3430-mal betrachtet
- befago
- Beiträge: 23
- Registriert: Mi Dez 02, 2009 20:59
Re: eigenbau!
von Fendt 309 » Di Dez 29, 2009 20:42

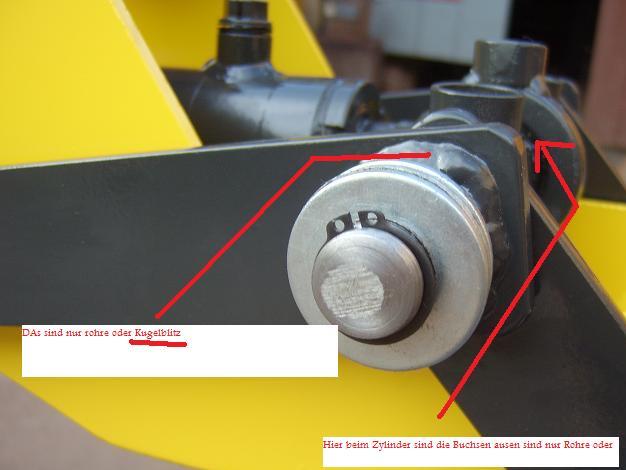

Hallo Kugelblitz die Buchsen sind nur am Zylinder oder.
ausen sind Rohre als verstärkung.
[attachment=0]Zange%20fertig%20005.JPArtikelnummer:
HYZYDO25-40-250
Stange Ø:
25mm
Dieser Zylinder würde passen oder.
Hub:
250mm
Gesamtlänge Ø:
395mm
Kolbenstange Ø:
40mm
Außen Ø:
50mm
ausen sind Rohre als verstärkung.
[attachment=0]Zange%20fertig%20005.JPArtikelnummer:
HYZYDO25-40-250
Stange Ø:
25mm
Dieser Zylinder würde passen oder.
Hub:
250mm
Gesamtlänge Ø:
395mm
Kolbenstange Ø:
40mm
Außen Ø:
50mm
- Dateianhänge
-
- Zange%20fertig%20005.JPG (42.79 KiB) 3310-mal betrachtet
- Fendt 309
- Beiträge: 399
- Registriert: Mo Okt 26, 2009 21:11
Re: eigenbau!
von Bauerjost » Di Dez 29, 2009 21:23
Hallo
wir haben wieder mit unserer Eigenbausäge einen Probelauf gemacht
http://www.youtube.com/watch?v=eBke1x71OIM
in der mitte des Videos bleibt die Säge stehen weil sie blockiert.
Das Problem haben wir danach gelöst .Leider war der Akku der Kamera leer,
wir haben danach in 10min einen Srm Holz gesägt.
Jetzt müssen wir uns echt um mehr Schutz kümmern.
MFG Bauerjost
wir haben wieder mit unserer Eigenbausäge einen Probelauf gemacht
http://www.youtube.com/watch?v=eBke1x71OIM
in der mitte des Videos bleibt die Säge stehen weil sie blockiert.
Das Problem haben wir danach gelöst .Leider war der Akku der Kamera leer,
wir haben danach in 10min einen Srm Holz gesägt.
Jetzt müssen wir uns echt um mehr Schutz kümmern.
MFG Bauerjost
- Bauerjost
- Beiträge: 64
- Registriert: Sa Jan 05, 2008 17:59
Re: eigenbau!
von H.B. » Di Dez 29, 2009 22:02
Warum hast du nicht eine Trommelsäge gebaut, da wär man von vorn herien weniger Gefahren ausgesetzt?
-
H.B. - Beiträge: 15806
- Registriert: Sa Sep 23, 2006 20:54
- Wohnort: BW
Re: eigenbau!
von Kugelblitz » Mi Dez 30, 2009 11:02
@befago
ja aus 50x10mm Länge sind etwa 70 cm pro Stück, eine Seite muss aber kürzer oder mehr gebogen sein. Sonst klatschen die aneinander beim zumachen....
wie machst du die Linien aufs Bild
@Fendt 309
es sind überall Buchsen eingebaut Auch in den Lagerrohren.
Stelle ich heute Abend mal ein, hab jetz grade nicht meinen eigenden Computer.
ja aus 50x10mm Länge sind etwa 70 cm pro Stück, eine Seite muss aber kürzer oder mehr gebogen sein. Sonst klatschen die aneinander beim zumachen....
wie machst du die Linien aufs Bild
@Fendt 309
es sind überall Buchsen eingebaut
Auch in den Lagerrohren.Stelle ich heute Abend mal ein, hab jetz grade nicht meinen eigenden Computer.
- Kugelblitz
Re: eigenbau!
von Fireglow » Mi Dez 30, 2009 11:10
Kugelblitz hat geschrieben:@befago
wie machst du die Linien aufs Bild
Bildbearbeitungsprogramm: Paont, Photoshop, CorelDraw, PicturePublisher usw.
-- Signatur --
- Fireglow
- Beiträge: 228
- Registriert: Di Dez 19, 2006 14:04
- Wohnort: BW
Re: eigenbau!
von WaldbauerSchosi » Mi Dez 30, 2009 11:29
Hallo

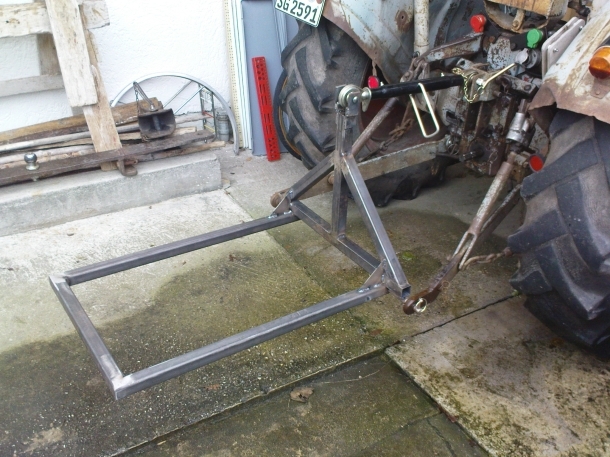

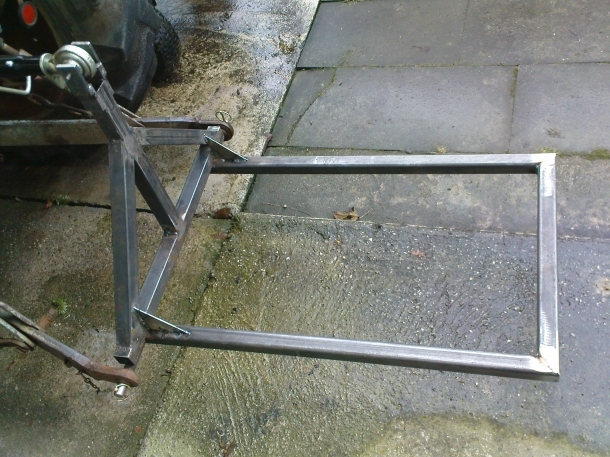

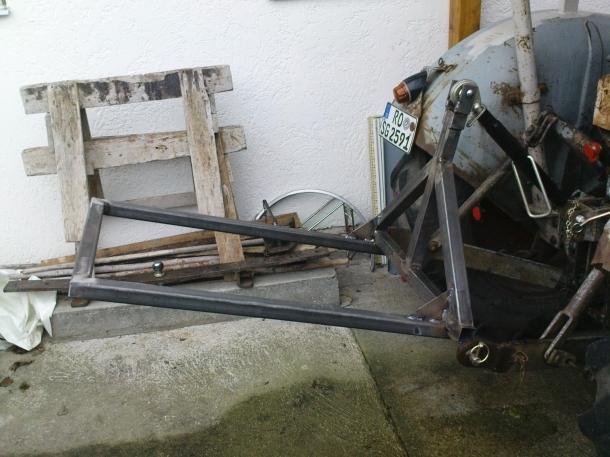

ich war die letzten Tage auch bisschen aktiv und möchte meine Heckladepritsche (seit ca 2,5 Jahren) ferig machen. Es waren fast meine ersten schweißversuche ...
... leider war es auch meine erste Konstruktion dieser Art und wenn jetzt die Unterlenker ganz unten sind, ist die ladefläche ca. 15 cm über den Boden ...
ich werde heute das ganze verschleifen und bohren, und Nachmittag die holzkiste bauen.
Gruß Schorsch
ich war die letzten Tage auch bisschen aktiv und möchte meine Heckladepritsche (seit ca 2,5 Jahren) ferig machen. Es waren fast meine ersten schweißversuche ...
... leider war es auch meine erste Konstruktion dieser Art und wenn jetzt die Unterlenker ganz unten sind, ist die ladefläche ca. 15 cm über den Boden ...
ich werde heute das ganze verschleifen und bohren, und Nachmittag die holzkiste bauen.
Gruß Schorsch
- Dateianhänge
-
- 1708713_1262168529884l.jpg (239.81 KiB) 2998-mal betrachtet
-
- 1708713_1262168523824l.jpg (273.54 KiB) 2998-mal betrachtet
-
- 1708713_1262168517020l.jpg (264.16 KiB) 2998-mal betrachtet
- WaldbauerSchosi
Re: eigenbau!
von t84er » Mi Dez 30, 2009 11:35
Hallo Schorsch !
Welche Maße hat deine Kiste denn im Rahmenbau und im Fertgmaß.
Ich will mir auch so eine für meinen kleinen Steyr bauen.
Von welcher Tragkraft bist Du ausgegangen. Und welche Formrohre hast Du verwendet.
LG
T84er
Welche Maße hat deine Kiste denn im Rahmenbau und im Fertgmaß.
Ich will mir auch so eine für meinen kleinen Steyr bauen.
Von welcher Tragkraft bist Du ausgegangen. Und welche Formrohre hast Du verwendet.
LG
T84er
-
t84er - Beiträge: 20
- Registriert: So Jan 20, 2008 12:03
- Wohnort: Dreiländereck
Re: eigenbau!
von WaldbauerSchosi » Mi Dez 30, 2009 11:51
Die Kiste hat im Fertigmaß:
B = 150cm
T = 100cm
H = 25cm
die Kiste wird aus Schaltafeln gebaut
daher ergibt sich das Maß 150 (150cm länge)
100 ergibt sich daher dass die Tafeln 50 Breit sind
und 25 ergibt sich weil ich eine der Länge nach auseinanderschneide
das Innenmaß wird natürlich kleiner weil ich außen noch Zwangsleisten hinmachen werde
B = 150cm
T = 100cm
H = 25cm
die Kiste wird aus Schaltafeln gebaut
daher ergibt sich das Maß 150 (150cm länge)
100 ergibt sich daher dass die Tafeln 50 Breit sind
und 25 ergibt sich weil ich eine der Länge nach auseinanderschneide
das Innenmaß wird natürlich kleiner weil ich außen noch Zwangsleisten hinmachen werde
- WaldbauerSchosi
Re: eigenbau!
von WaldbauerSchosi » Mi Dez 30, 2009 11:57
Achja
Tragkraft hab ich mal so geschätzt^^
aber ich schätz mal mehr als 400kg werd ich nicht drauftun
vorsichtshalber hab ich Knotenbleche eingeschweißt
Meine 4kntRohre sind 40mm mal 40mm bei 2,5mm und 3,5mm Wandung
ich hätte überall die Dickere nehmen sollen aber da war nix mehr da ...
außerdem hätte ich einen größeren Querschnitt nehmen sollen weil ich ja an den beiden Flachstahl am Oberlenker eine Breite von ca 50mm ?? brauche ... und ich nur ein 40er Rohr hatte. ...
naja *PFUSCH* *hust, hust* ...
aber irgendwie is´s dann doch gegangen
Tragkraft hab ich mal so geschätzt^^
aber ich schätz mal mehr als 400kg werd ich nicht drauftun
vorsichtshalber hab ich Knotenbleche eingeschweißt
Meine 4kntRohre sind 40mm mal 40mm bei 2,5mm und 3,5mm Wandung
ich hätte überall die Dickere nehmen sollen aber da war nix mehr da ...
außerdem hätte ich einen größeren Querschnitt nehmen sollen weil ich ja an den beiden Flachstahl am Oberlenker eine Breite von ca 50mm ?? brauche ... und ich nur ein 40er Rohr hatte. ...
naja *PFUSCH* *hust, hust* ...
aber irgendwie is´s dann doch gegangen
- WaldbauerSchosi
Re: eigenbau!
von Fendt 309 » Mi Dez 30, 2009 13:08
@ Kugelblitz
Sind die Flacheisen im Rohzustand (gerade) 70 cm Lang
Sind die Flacheisen im Rohzustand (gerade) 70 cm Lang
- Fendt 309
- Beiträge: 399
- Registriert: Mo Okt 26, 2009 21:11
Re: eigenbau!
von SAME Drago » Mi Dez 30, 2009 13:38
@ kugelblitz
und wie hast du die flacheisen überhaupt so schön gebogen bekommen?
hast du die kalt gebogen ich seh da keine anlassfarben?
Gruß
und wie hast du die flacheisen überhaupt so schön gebogen bekommen?
hast du die kalt gebogen ich seh da keine anlassfarben?
Gruß
- SAME Drago
- Beiträge: 382
- Registriert: Di Feb 22, 2005 22:52
Re: eigenbau!
von t84er » Mi Dez 30, 2009 16:31
Hallo Schorsch !
Danke für Deine Infos .
Ich glaube das ich die Maße für meinen kleinen Steyr 18PS übernehemen kann.
LG
T84er
Danke für Deine Infos .
Ich glaube das ich die Maße für meinen kleinen Steyr 18PS übernehemen kann.
LG
T84er
-
t84er - Beiträge: 20
- Registriert: So Jan 20, 2008 12:03
- Wohnort: Dreiländereck
