Re: eigenbau!

Beitragvon WaldbauerSchosi » Do Dez 31, 2009 9:19

@kugelblitz

ja du hast recht ... leider ist da die Wandung relativ dünn aber jetzt versuchs ich mal und wenn´s reist hab ich halt pech gehabt ...

wenigstens hat man dann was dabei gelernt ;-)
WaldbauerSchosi

Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon H.B. » Do Dez 31, 2009 9:35

WaldbauerSchosi hat geschrieben:Griaseich

@ H.B.

klar weiß der des ... er hat selber gesagt "jetzt musst du mir a mal zeigen wie des mit dem internetdings do geht"

sehr fortschrittlich für seine 75 ! :klug:

@kugelblitz

zu schwach meinst du ?

Lass doch deinen Opa auch mal ans Netz, da kann man auch noch mit 75 ran :wink:

Bei deiner Kiste mußt du alle Rohrenden zuschweißen, besonders das beim Oberlenker, da mußt du unten noch ein Loch bohren, sonst wirds rund...
Verstärkungen sollten nicht in der Rohrmitte angeschweißt werden, an Kanten nehmen sie deutlich mehr Last auf. Das Gestell ist insgesamt etwas zu schwach, deswegen aber leicht. Mußt halt entsprechend umgehen damit. Dein Eicher wird jedenfalls mehr Kraft auf der Hydraulik haben, als die Kiste aushält.
Würdest duan den Schwachpunkten auf beiden Seiten (oben-unten/vorne-hinten) einen Flachstahl 40x6 entlang ziehen, würde die Stabilität der Kiste ca. vervierfacht.
Benutzeravatar
H.B.

Beiträge: 15806
Registriert: Sa Sep 23, 2006 20:54
Wohnort: BW
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon zupi » Do Dez 31, 2009 10:24

Hallo WaldbauerSchosi,

ich hab grad mal Überschlagsmäßig dein Rahmen für den Heckcontainer nachgerechnet.

Als Schwachpunkt sehe ich den waagerechten Teil an. An zwar genau an der Stelle wo die Knotenbleche eingeschweisst wurden. Dort werden vermutlich die Kragträger einfach abknicken.

Angenommen habe ich , dass die Kiste 1 Meter nach hinten auslädt und die Kraft (Ladung) in der Mitte wirkt.
Ein zulässige Spannung bei S235 habe ich jetzt mal mit 160N/mm² angenommen. Berechnung habe ich für Hohlprofil 40x40x3,2 kaltgefertigt (geschweisst) durchgeführt.

Heraus kommt, dass die zulässige Spannung an dieser Stelle bei ca 311kg Ladung überschritten wird.
Reine statische Last.

Wenn du es irgendwie hinbekommst die Kiste als solches als mittragend einzubeziehen, kannst du sehr viel höhere Lasten bewegen. Vermutlich müsstest dazu aber noch einen Rahmen drum herum bauen.

Bin auf jeden Fall auf einen Erfahrungsbericht gspannt, wieviel die Kiste dann nacher wirklich aushält.

Gruß
Zupi
Benutzeravatar
zupi

Beiträge: 645
Registriert: So Apr 06, 2008 20:29
Wohnort: 51580 Reichshof
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon WaldbauerSchosi » Do Dez 31, 2009 13:05

@zupi

danke für die Rechnung =)

mir ist auch klar dass das nur statisch ist und dynamische Kräfte wesentlich höher sein können !

aber die Knotenbleche hast du jetzt vernachlässigt oder ?

ich glaube auch dass der 90° Winkel mein Schwachpunkt ist

Aber vorsichtshalber hab ich die stellen da unten von nem Profi schweißen lassen

und er hat gemeint 450 kann ich schon laden

aber wenns nur 300 sind is´s mir auch recht

das Ding ist ja nicht zum Kiesfahren gedacht sondern

um mal ein paar Grünabfälle zu entsorgen oder
das Werkzeug in den Wald bringen oder
beim Zaunbau die Stangen zu fahren

oder ein, zwei Schachteln Bier zu hohlen :lol: :prost: :prost: :prost:


Allen an Guadn Rutsch und Alles Gute für 2010 := :klee:
WaldbauerSchosi

Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon WaldbauerSchosi » Do Dez 31, 2009 13:11

@ H.B.

Ja ich verstehe ...

jetzt mach ich aber keine änderungen mehr ... das nächste Projekt wird bestimmt besser ...

da frag ich am besten vorher um Konstrunktionstips =)

danke an alle Für die TIPS !
WaldbauerSchosi

Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon befago » Do Dez 31, 2009 13:18

Vieeeeelen Dank @kugelblitz
Am Montag gehe ich zum Eisenhänder und lege los... die Eisen biege ich in der Firma....
Noch eine letzte Frage habe ich...

Die Greiferarme (das 50x10 Flacheisen) hast du mit etwa 70cm angegeben, also ca 65 für die eine Steite und 75 für die andere? und Biegung etwa 65°??
Linien sind einfach mit Paint gemacht ist auf jeder Windows kiste...Öffnen-> Paint
Dann bin ich glücklich!
Besten Dank!!!!!!
bend
befago

Beiträge: 23
Registriert: Mi Dez 02, 2009 20:59
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Rhönpaulus » Do Dez 31, 2009 16:40

Hallo,Ihr Helden des Eigenbaus!
War auf der suche nach Ideen für den Bau eines Rückewagens mit Kran, und bin auf dieses Forum gestoßen. Bin erstaunt was man hier so alles findet und mit welchem Fachwissen(Hydraulik,Pneumatik, Schweiss und Metallverarbeitung)einige unter euch ausgestattet sind.
Besonderst bin ich über Allrounder " Kugelblitz" sehr erstaunt, Hut ab!
Habe mir ein Seilwinde mit Hydroantrieb und diverse Holzspalter gebaut, aber hier ist ein absoluter Markt, um neue Projekte in Angriff
zu nehme.

Guten Rutsch, und vielleicht kommen euch im Jahreswechselrausch neue Ideen!!!!
Rhönpaulus

Beiträge: 19
Registriert: Mi Dez 30, 2009 18:50
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Markus K. » Do Dez 31, 2009 16:47

Servus Rhönpaulus,

erst mal herzlich willkommen hier! Ja, Eigenbau-mäßig ist hier schon was los, man kriegt schon viel mit. Wär nicht schlecht, wenn du deine Eigenbauten mit reinbringst, das Forum lebt davon!

ich wünsch dir auch einen guten Rutsch!

Markus
Gruß Markus

ein Schlepper kann nicht rot genug sein!
Benutzeravatar
Markus K.

Beiträge: 4203
Registriert: Do Dez 09, 2004 17:26
Wohnort: Grafenwöhr / Oberpfalz
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Eifelholzer » Do Dez 31, 2009 18:07

Hallo,
ich bin der Andi und neu hier im Forum.....jetzt hätte ich mal eine Frage wo kauft ihr euch das Rohmetall für eure schönen Eigenbauten?

Viele Grüße
Andi
Deutz 13006A
Deutz 10006A
Biber 7 mit Kran
Nokka 10t
Deutz 8006A
Deutz D40 S
Ritter D70
Müllermitteltal 30t Tieflader
Husqvarna Sägen
Eifelholzer

Beiträge: 115
Registriert: Do Dez 31, 2009 17:56
Wohnort: Kreis Bitburg
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Markus K. » Do Dez 31, 2009 18:16

Ebenfalls herzlich willkommen hier!
Ich geh zum Schlosser meines Vertrauens (da wo ich den RW gebaut habe).

gruß
Markus
Gruß Markus

ein Schlepper kann nicht rot genug sein!
Benutzeravatar
Markus K.

Beiträge: 4203
Registriert: Do Dez 09, 2004 17:26
Wohnort: Grafenwöhr / Oberpfalz
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon WaldbauerSchosi » Do Dez 31, 2009 18:43

Ich geh auch entweder zum örtliche Metallbauer oder zum Chef :klug:
WaldbauerSchosi

Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Kugelblitz » Do Dez 31, 2009 18:47

Jo, alle Neulinge herzlich willkommen :!:

@befago
kenne deine Matrizen der Biegemaschine nicht, bei meiner liege ich bei 70 cm im Grünen Bereich wo es keine Wellen im Material gibt!

Mit den von mir beschriebenden Maßen haste eine Öffnungsweite von 85 bis 90 cm. Kleinster Durchmesser 8 cm. Bei meiner zweiten setze ich noch Stücken in den Schenkeln ein, dann komme ich auf etwa 0.
Machste die Anschlagpunkte weiter auseinander :arrow: geht sie weiter auf. Je dichter zusammen mehr zu aber nicht soweit auf, je nach Hub des Zylinders.

Meine Rechnung ist/war: bei 160mm Hub....Hälfte 8 cm. 160: 1,6 die eins noch weg :arrow: bleiben 6 :arrow: :arrow: 8X6 =48. Sind die Punkte in der Platte.
Dort wo der Zylinder fest gemacht und der Umlenkpunkt des Greifarms ist. (nicht wo er drückt, sondern wo er fest ist)
Sind aber nur Richtwerte. Dazu kommt dann die Biegung/Formung der Greifarme.

Beim bau :arrow: nicht gleich Verbinden :!: Biegen und die Umlenkstangen aus Holz machen....je nach dem kannste die Löcher ändern bis es passt.
Die Umlenkstangen tragen auch einen großen Teil beim öffnen und schließen bei.
Kugelblitz

Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Fendt 309 » Do Dez 31, 2009 18:54

@ Kugelblitz.
Hast du nicht mal ne Rohrbiegemaschine Mit WAgenheber gehabt. Oder teusch ich mich da.
Fendt 309

Beiträge: 399
Registriert: Mo Okt 26, 2009 21:11
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon eifelwurm » Do Dez 31, 2009 18:57

@Kugelblitz
Ich habe mir deine Zange mal was genauer angesehen, ich muss sagen: "Genial Simpliziert " .
Hier im Forum kann noch einiges abkupfern, echt gut.

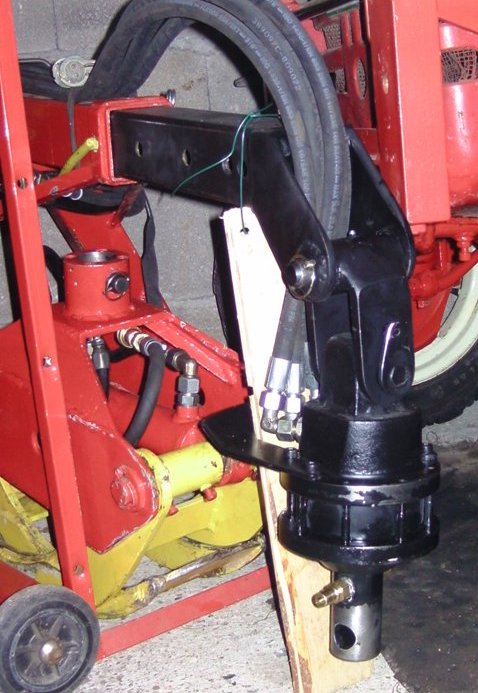

Bei Marus k habe ich mir die Aufhängung des Rotator und die Schlauchführung abgeleitet( Foto ).
Bin auch noch an einem Projekt dran, demnägst mehr (mit Bilder natürlich).
Ich wünsche allen ein gutes und vorallem ein gesundes neues Jahr.

Mit freunlichen Grüßen aus der Eifel

eifelwurm
Dateianhänge
12.09 004.jpg
12.09 004.jpg (119.19 KiB) 3952-mal betrachtet
mfg eifelwurm
eifelwurm

Beiträge: 262
Registriert: So Apr 13, 2008 14:35
Wohnort: Eifel
Nach oben

  • Mit Zitat antworten

Re: eigenbau!

Beitragvon Kugelblitz » Do Dez 31, 2009 19:02

@eifelwurm
stelle ich auch nur ein :arrow: weil die Mehrheit nach 2 Tagen die Schna...e voll hat :lol:
Siet simpel aus aber es steckt viel Arbeit drin, das meiste ist das Ausspinnen :mrgreen:
Geld verdienen kannste damit nicht :!:
Kugelblitz

Nach oben
