jetzt kommt auch mal ein kleiner Beitrag von mir.

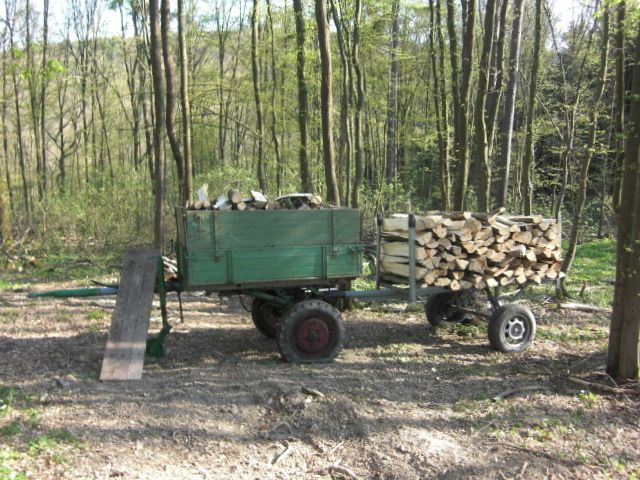

Eine ältere Winde, eine Spalterwinde und ein Holzhänger.
Aktuelle Zeit: Di Nov 04, 2025 23:38
eigenbau!
Moderator: Falke
Re: eigenbau!
von fendt220 » So Aug 15, 2010 15:01
- Dateianhänge
-

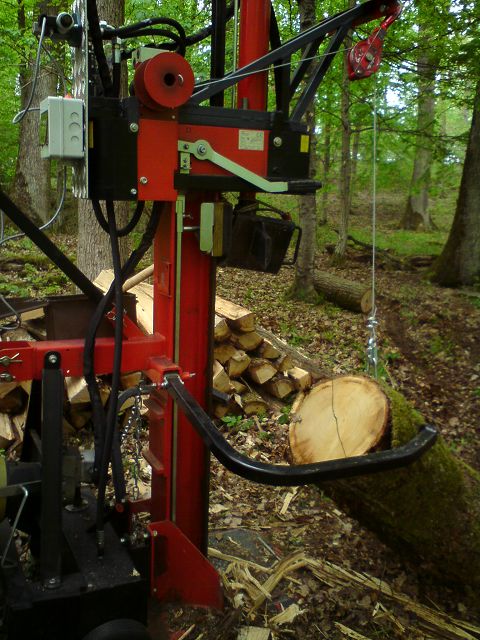

- k-DSC00293.JPG (80.57 KiB) 4554-mal betrachtet
-
- k-CIMG1583.JPG (88.49 KiB) 4554-mal betrachtet
-

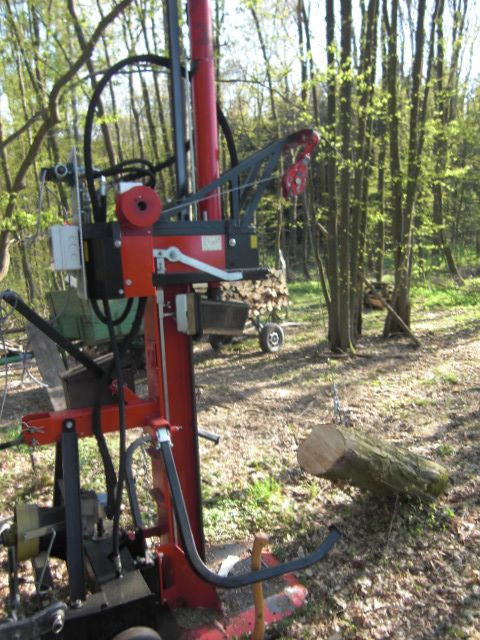

- k-CIMG1582.JPG (84.61 KiB) 4554-mal betrachtet
-

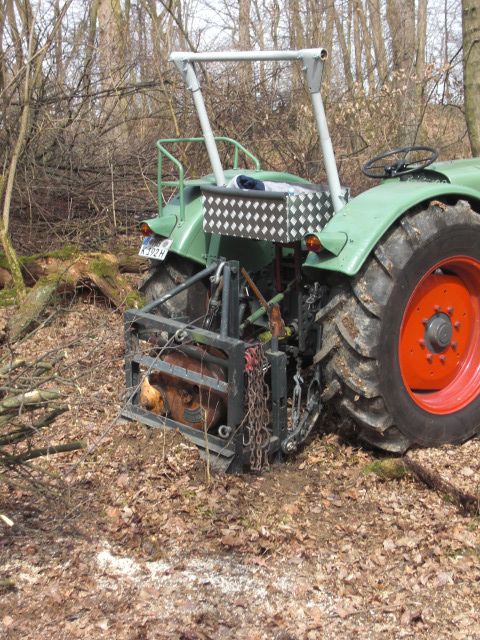

- k-CIMG1528.JPG (101.06 KiB) 4554-mal betrachtet
- fendt220
- Beiträge: 12
- Registriert: Do Mär 19, 2009 21:04
Re: eigenbau!
von jumine66 » So Aug 15, 2010 16:49
Spalterwinde wollte ich schon längst auch mal machen, Winde liegt schon da. Funktioniert gut? Hast du keine Zange? Wenigstens die hab ich gemacht.Was kommt da nach dem Karabienerhaken und Holz?
Gruß
Gruß
- jumine66
- Beiträge: 221
- Registriert: Do Aug 23, 2007 20:47
Re: eigenbau!
von fendt220 » So Aug 15, 2010 17:59
Die Winde ist mir eine große Hilfe,
es ist ein 12V Hydraulikventil und eine Fernbedienung verbaut.

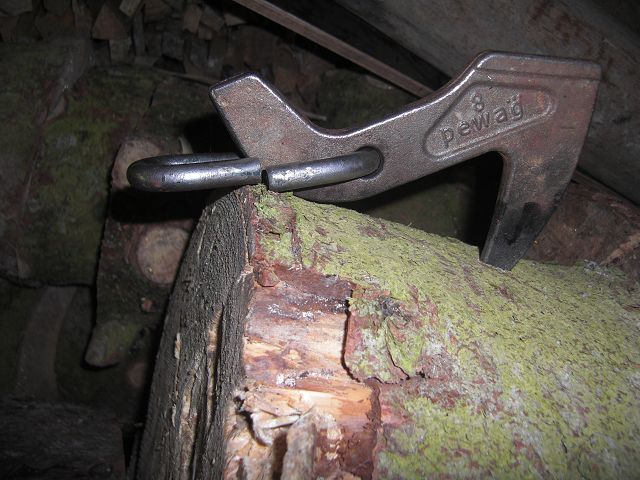

Eine Holzzange hab ich auch,aber die ist beim ziehen nicht so gut,ich finde den Einschlaghaken besser.
es ist ein 12V Hydraulikventil und eine Fernbedienung verbaut.
Eine Holzzange hab ich auch,aber die ist beim ziehen nicht so gut,ich finde den Einschlaghaken besser.
- Dateianhänge
-
- Einschlaghaken.JPG (65.65 KiB) 4399-mal betrachtet
- fendt220
- Beiträge: 12
- Registriert: Do Mär 19, 2009 21:04
Re: eigenbau!
von GüldnerG50 » So Aug 15, 2010 18:15
Hallo.
Ich hätt mal ne Frage zur Spalterwinde.....:
Nimmt man einen Hydraulikmotor und koppelt an den die Seilrolle und man zieht nen Stamm damit zu sich heran und hebt den mithilfe des Galgens an, um den in den Spalter zu schieben, lässt da nicht der Hydraulikmotor ein bisschen nach (runter)?????
Gruß
Flo
Ich hätt mal ne Frage zur Spalterwinde.....:
Nimmt man einen Hydraulikmotor und koppelt an den die Seilrolle und man zieht nen Stamm damit zu sich heran und hebt den mithilfe des Galgens an, um den in den Spalter zu schieben, lässt da nicht der Hydraulikmotor ein bisschen nach (runter)?????
Gruß
Flo
-
GüldnerG50 - Beiträge: 6283
- Registriert: Mi Jul 01, 2009 14:46
- Wohnort: Bayrisch Schwäbisches Grenzgebiet 865XX
Re: eigenbau!
von fendt220 » So Aug 15, 2010 18:57
Hi

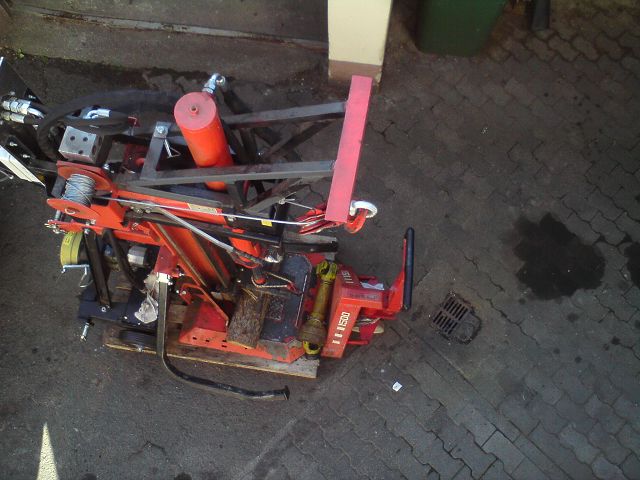

mal ein bild von oben, das hilft vielleicht weiter.
Die Seilrolle ist direkt am Motor angebaut und das sich der Stamm senkt habe ich noch nicht feststellen.
PS: Hast ne PM Flo
mal ein bild von oben, das hilft vielleicht weiter.
Die Seilrolle ist direkt am Motor angebaut und das sich der Stamm senkt habe ich noch nicht feststellen.
PS: Hast ne PM Flo
- Dateianhänge
-
- Spalter von oben.JPG (55.32 KiB) 4325-mal betrachtet
- fendt220
- Beiträge: 12
- Registriert: Do Mär 19, 2009 21:04
Re: eigenbau!
von TomDeeh » So Aug 15, 2010 20:24
Hi ,
hast Du dafür nen GT gemeuchelt ?
Zeeig mal mehr Bilder davon. Kannst noch Kippen , oder ?
hast Du dafür nen GT gemeuchelt ?
Zeeig mal mehr Bilder davon. Kannst noch Kippen , oder ?
Gruß Tom
- TomDeeh
- Beiträge: 2616
- Registriert: Sa Sep 22, 2007 20:30
- Wohnort: Hohenlohe ,BaWü
Re: eigenbau!
von dosta » Mo Aug 16, 2010 8:57
@Fendt220
sehr fein mit der Winde am Spalter, gefällt mir ausgesprochen gut.
bin ja gerade dran meinen Spalter mit Stammheber zu bauen (Bilder die Tage) und denke auch schon lange über eine Winde nach um die Meterstücker beizuschleifen.
Habe diesbezüglich ein paar Fragen an dich.
Wie ist das mit dem Seil ausrollen (Nachlaufen/Seilbremse)?
Welche Seilstärke und Rollendurchmesser hast du?
Welche Pumpe hast du xx ccm, meine hat 20ccm.
Welchen Ölmotor hast du verbaut.
Kannste mir den Anschlussplan mal aufzeigen Hydraulisch und Elektrisch.
Gerne auch per PN.
Vielen Dank schon mal.
sehr fein mit der Winde am Spalter, gefällt mir ausgesprochen gut.
bin ja gerade dran meinen Spalter mit Stammheber zu bauen (Bilder die Tage) und denke auch schon lange über eine Winde nach um die Meterstücker beizuschleifen.
Habe diesbezüglich ein paar Fragen an dich.
Wie ist das mit dem Seil ausrollen (Nachlaufen/Seilbremse)?
Welche Seilstärke und Rollendurchmesser hast du?
Welche Pumpe hast du xx ccm, meine hat 20ccm.
Welchen Ölmotor hast du verbaut.
Kannste mir den Anschlussplan mal aufzeigen Hydraulisch und Elektrisch.
Gerne auch per PN.
Vielen Dank schon mal.
- dosta
- Beiträge: 120
- Registriert: Di Jan 26, 2010 11:51
Re: eigenbau!
von caddy-cyborg » Mo Aug 16, 2010 11:22
dosta hat geschrieben:@Fendt220
Kannste mir den Anschlussplan mal aufzeigen Hydraulisch und Elektrisch.
Gerne auch per PN.
Vielen Dank schon mal.
bitte nicht per PN!
habe da auch interesse!
- caddy-cyborg
- Beiträge: 584
- Registriert: Di Nov 21, 2006 22:52
- Wohnort: Karlsbad
Re: eigenbau!
von fendt220 » Mo Aug 16, 2010 18:44
der Seilausstoß geht nur über die Fernsteuerung oder einen Notschalter hinter am Spalter.Bei meiner Winde ist kein freilauf eingebaut.

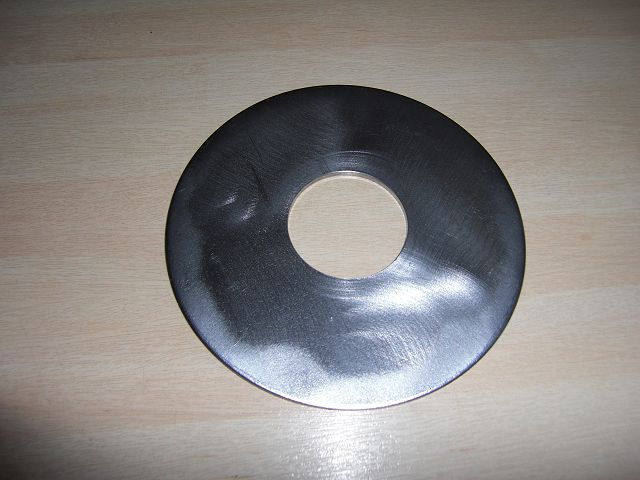

Die Seilrolle besteht aus einer 50mm Welle,das Seil hat 4mm Durchmesser.
Das ganze wird von der Original Pumpe vom Spalter betrieben.Das 2.Steuergerät wurde in die Tankleitung eingebaut und als Motor habe ich einen OMP 200 verbaut.
Die Schaltpläne kann ich euch gerne als E-Mail schicken.
@Tom Deeh
Gut beobachtet, das war mal ein GT, der in der mitte getrennt und zum Anhänger ungebaut wurde. (nicht von mir)
Die Seilrolle besteht aus einer 50mm Welle,das Seil hat 4mm Durchmesser.
Das ganze wird von der Original Pumpe vom Spalter betrieben.Das 2.Steuergerät wurde in die Tankleitung eingebaut und als Motor habe ich einen OMP 200 verbaut.
Die Schaltpläne kann ich euch gerne als E-Mail schicken.
@Tom Deeh
Gut beobachtet, das war mal ein GT, der in der mitte getrennt und zum Anhänger ungebaut wurde. (nicht von mir)
- Dateianhänge
-

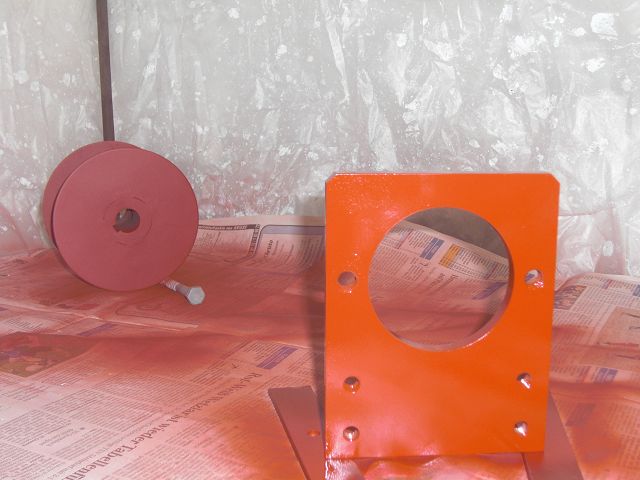

- Seilrolle,Motorhalter.JPG (43.8 KiB) 3688-mal betrachtet
-

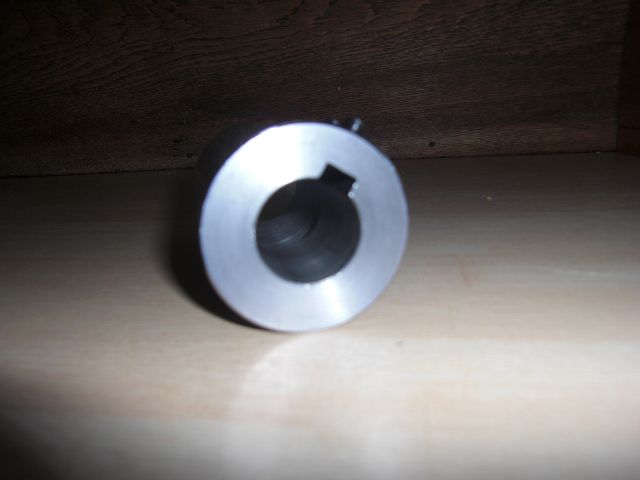

- Seilrolle2.JPG (23.62 KiB) 3688-mal betrachtet
-
- Seilrolle1.JPG (45.31 KiB) 3688-mal betrachtet
-

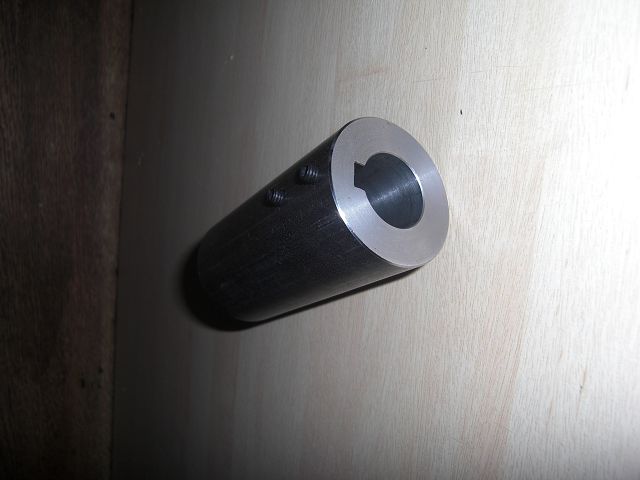

- Seilrole 3.JPG (30.7 KiB) 3688-mal betrachtet
- fendt220
- Beiträge: 12
- Registriert: Do Mär 19, 2009 21:04
Re: eigenbau!
von GüldnerG50 » Mo Aug 16, 2010 20:21
Hallo.
Eine Frage hätt ich noch...
Wo hast du die Seilrolle (Bild Seilrolle2.JPG) her????
Gruß
Flo
Eine Frage hätt ich noch...
Wo hast du die Seilrolle (Bild Seilrolle2.JPG) her????
Gruß
Flo
-
GüldnerG50 - Beiträge: 6283
- Registriert: Mi Jul 01, 2009 14:46
- Wohnort: Bayrisch Schwäbisches Grenzgebiet 865XX
Re: eigenbau!
von dosta » Di Aug 17, 2010 6:31
@fendt220
gerne per Mail vielen dank schon mal dafür.
Werde mir auch so eine Winde bauen. Tolle Bilder
Danke
gerne per Mail vielen dank schon mal dafür.
Werde mir auch so eine Winde bauen. Tolle Bilder
Danke
- dosta
- Beiträge: 120
- Registriert: Di Jan 26, 2010 11:51
Re: eigenbau!
von caddy-cyborg » Di Aug 17, 2010 8:17
dosta hat geschrieben:@fendt220
gerne per Mail vielen dank schon mal dafür.
Werde mir auch so eine Winde bauen. Tolle Bilder
Danke
mir bitte auch:
caddy-cyborg@web.de
vielen Dank
- caddy-cyborg
- Beiträge: 584
- Registriert: Di Nov 21, 2006 22:52
- Wohnort: Karlsbad
Re: eigenbau!
von dosta » Di Aug 17, 2010 14:53
@jörg
wegen meiner Rolltischsäge:
Welle habe ich eine gebraucht gekauft.
Umbedingt die ZW Drehrichtung beachten - wegen zuziehen der Mutter!!!
Zeichnungen gibt es nur in meinem Kopf.
Tisch ist aber 800x1450 (eine Seite ist 33cm vom Blatt weg) macht es beim schneiden einfach immer die gleiche Länge zu bekommen.
Blatt ist ein HM 700 von Metabo.
Keilriehmenantrieb mit 1:4 Ubersetzung Also Baltt mit 1400 - ZW mit 350 U/min.
Führungen bei einer Posch abgeschaut ist total easy bemacht einfach Schiebetischaussenseite ein U-Stahl quergelegt und dann Böcke auf den Standgestell geschweißt an dem Kugellager montiert sind.
Ausdistanzieren und fertig. Rückzugsfeder ist original Posch war am einfachsten und kostet ca. 13 Euro.
Habe alles recht massiv gebaut sehr schwer steht aber bombensicher und keine Vibrationen oder der gleichen.
Schneitet echt sehr gut.
Macht halt nochmal mehr Spass beim sägen wenns nee Eigenbau ist
wegen meiner Rolltischsäge:
Welle habe ich eine gebraucht gekauft.
Umbedingt die ZW Drehrichtung beachten - wegen zuziehen der Mutter!!!
Zeichnungen gibt es nur in meinem Kopf.
Tisch ist aber 800x1450 (eine Seite ist 33cm vom Blatt weg) macht es beim schneiden einfach immer die gleiche Länge zu bekommen.
Blatt ist ein HM 700 von Metabo.
Keilriehmenantrieb mit 1:4 Ubersetzung Also Baltt mit 1400 - ZW mit 350 U/min.
Führungen bei einer Posch abgeschaut ist total easy bemacht einfach Schiebetischaussenseite ein U-Stahl quergelegt und dann Böcke auf den Standgestell geschweißt an dem Kugellager montiert sind.
Ausdistanzieren und fertig. Rückzugsfeder ist original Posch war am einfachsten und kostet ca. 13 Euro.
Habe alles recht massiv gebaut sehr schwer steht aber bombensicher und keine Vibrationen oder der gleichen.
Schneitet echt sehr gut.
Macht halt nochmal mehr Spass beim sägen wenns nee Eigenbau ist
- dosta
- Beiträge: 120
- Registriert: Di Jan 26, 2010 11:51
Re: eigenbau!
von schnullercruser » Di Aug 17, 2010 15:08
@dosta
besten dank schon mal für die Infos. Habe trotzdem noch ein paar Fragen.
- Was hast du bei deiner Rolltischsäge für eine Tischarbeitshöhe?
- Wie weit kannst du den Tisch nach hinten bewegen?
- Und kannst du ev. mal ein paar Bilder von der Rollenführung reinstellen. Ich vermute, du hast Gummigedichtete (mit Dichtscheiben) Rillenugellager verwendet?
- auch ein Bild mit der Rückzugsfeder wäre schön.
- Das Sägeblatt wird direkt angetrieben? Nachtrag: Habs gerade gelesen. Du hast einen Keilriemenantrieb benutzt. So will ich das ebnfalls machen. Mit Freilauf oder Sternratsche?
Achtung: Könnte sein, dass ich später noch mehr Fragen habe.
Ich habe bisher leider noch keine Rolltischsäge in natura gesehen. Ich selbst hab im Moment eine BGU Wippsäge.
besten dank schon mal für die Infos. Habe trotzdem noch ein paar Fragen.
- Was hast du bei deiner Rolltischsäge für eine Tischarbeitshöhe?
- Wie weit kannst du den Tisch nach hinten bewegen?
- Und kannst du ev. mal ein paar Bilder von der Rollenführung reinstellen. Ich vermute, du hast Gummigedichtete (mit Dichtscheiben) Rillenugellager verwendet?
- auch ein Bild mit der Rückzugsfeder wäre schön.
- Das Sägeblatt wird direkt angetrieben? Nachtrag: Habs gerade gelesen. Du hast einen Keilriemenantrieb benutzt. So will ich das ebnfalls machen. Mit Freilauf oder Sternratsche?
Achtung: Könnte sein, dass ich später noch mehr Fragen habe.
Ich habe bisher leider noch keine Rolltischsäge in natura gesehen. Ich selbst hab im Moment eine BGU Wippsäge.
___________________________________
Nordhessische Grüße
Jörg
Nordhessische Grüße
Jörg
-
schnullercruser - Beiträge: 121
- Registriert: Di Feb 21, 2006 8:58
- Wohnort: Nordhessen
Re: eigenbau!
von Falke » Di Aug 17, 2010 15:34
schnullercruser hat geschrieben:Ich habe bisher leider noch keine Rolltischsäge in natura gesehen.
Kleiner Tipp : In jedem größeren Bau- oder Werkzeugmarkt steht zumindest eine Rolltischkreissäge ausgestellt.
Die kannst du dir sicher ausführlich angucken, ohne dass du gleich von einem Verkäufer belästigt wirst ...
Gruß
Adi
-
Falke - Moderator
- Beiträge: 25756
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
