eigenbau!

von **casse** » So Nov 28, 2010 18:15

Falke hat geschrieben:
casse hat geschrieben:Ich hab mir vor ne Art "billigen schneeschieber" zu bauen ...
ich halt euch einfach mal auf dem laufenden, wie der bau abläuft (wird bestimmt max 1 stunde dauernd )

Hallo casse,
seit 02:00 Uhr ist weit mehr als eine Stunde vergangen !
Ist dein Schneeschieber aus 'nem Holzbrett und 'nem Spanngurt endlich fertig ?

@Kugelblitz
Ich dachte mir schon 'der muß da rückwärts 'rangefahren sein', weil die Reifen so sauber sind ! Saubere Bilder !
Bedarfsangepasste Technik !

Gruß
Adi

So gut wie!
ich brauch nur noch ne Art gummi/kuststoff, was ich unten am brett anbringen kann =/
hab aber mal mit dem holzbrett am FL häckselgut geschoben, das ging schonmal ganz gut
Jetzt muss es aber nur noch schnee geben

Mein Nachbar hatte heute aber die idee, das er aus nem alten Dieseltank einen etwas besser schneeschieber bauen könnte (auf sein kosten, er hat da halt lust zu), da bei uns die straßen immer als letztes bei schneefall geräumt werden.....

von **Burchi** » So Nov 28, 2010 19:03

manutdsupporter hat geschrieben:Leider habe ich nur eine 6V Lima, ich müsste diese Winde per Akku betreiben...

Ich treibe die winde an meinem mäher auch per akku an, weiß aber nich wie schwer usw. dein schild wird. für mich reicht es für mind. 3 tage schiben und dann lad ich sie halt wieder auf.
Habe als batterie mal son starthilfe teil mit kompressor und so gekriegt, reicht für mich allemal.

von **manutdsupporter** » So Nov 28, 2010 20:18

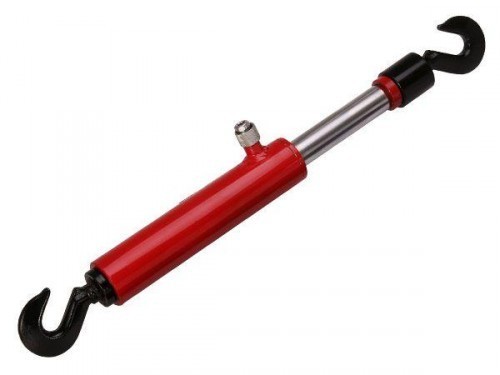

Weis irgendwer ob die Pumpe hier in Verbindung mit dem Zugzylinder was taugen würde? Baut die Pumpe inkl. Zylinder genug Kraft auf um das Schild zu heben? Wie lange wird es bei der Art von Pumpe dauern, bis das Schild komplett gehoben wird...?

Hier die Daten dazu...

Elektro Winde habe ich wieder verworfen...

Also Schild würde eine sehr einfache Anfertigung sein, ca. 150cm breit 40cm hoch inkl. Aufnahme für den Traktor.

: 977_tooltraders.jpg (17.05 KiB) 3929-mal betrachtet

von **johndeere93** » So Nov 28, 2010 20:24

Hallo wie heißt dieser Zylindertyp wo bekommt man solche???
Wäre ganz interessant da nich genau solche zylinder für ne FH nächstes jahr brauchen könnte!

mfg johndeere93

von **Kugelblitz** » So Nov 28, 2010 21:46

Die Zylinder bekommste bei Egay iwo. unter Hydraulikzylinder.

@ manutdsupporter
ich meine ne Handpumpe mit Tank...die kannste neben dein Sitz schrauben....
sowas :arrow:

http://cgi.ebay.de/Hydraulik-Handpumpe- ... 53e4a97dca

von **zupi** » So Nov 28, 2010 22:19

Hey Kugelblitz,
sieht super aus das Kränchen mit dem neuen Drehwerk! Jetzt muss das ganze nur noch dauerhaft halten und alles ist perfekt :prost:

Hast du zufällig irgendein Anhaltspunkt wieviel Drehmoment das Schwenkwerk erzeugt? Und wie kannst du abschätzen wie schwer der Kran komplett ist?

@johndeere93:
Such am besten mal nach "Zugzylinder". Aber mit einem doppeltwirkendem Zylinder erzielst du fast den gleichen Effekt, wenn du nur die Ringseite anschliesst. Vorteil der Zugzylinder ist wohl das die eine Feder drin haben um in die Ausgangslage zurückzufahren.

Gruß Zupi

von **Kugelblitz** » So Nov 28, 2010 23:10

@zupi
halten wird der schon, ansonsten hätte er spätestens heute nen Abgang gemacht :mrgreen:

Zum Gewicht :?:

du stellst Fragen....die Säule alleine schätze ich auf gute 70 Kilo mit Schwenkwerk, die Zange hat 38 Kilo.
Das ganze gedünse...Kranarm/Zylinder würde ich schätzen um die 150-200 Kilo. Bewegt alleine bekommste den jedenfalls nicht mehr.
Drehmoment vom Schwenkwerk :?:

steht leider nichts drauf

wenn ich es errechnen tue kommt der Hd-Zylinder auf 3,5 Tonnen bei 140 Bar.

Den Fetten Stamm im Bild hat er problemlos gehoben und gedreht....muss ich mal messen was der Stamm hat! Ich denke 60 cm wenigstens und ne Länge von guten 3,5-8 Meter.

von **brennholzfan** » Mo Nov 29, 2010 0:46

@manut...

Das mit der Kurbelwinde wird klappen !

Wir hatten mal vor25 Jahren einen vorne abgesägten VW Käfer(Buggy) mit einem 2 Meter Schnee-Schild ausgerüstet. Die Winde war auf einem Bock anstelle des Beifahressitz.
Hat Jahrelang problemlos funktioniert. Du kannst mit dieser Winde auch langsam/dosiert ablassen, weil die eine Rutschkupplung zum lösen hat.

Grus Brennholzfan

von **zupi** » Mo Nov 29, 2010 21:31

Hallo Kugelblitz,

na mit dem Stämmchen da hat der Kran ja schon was geleistet!
Bei dem vergleichsweise geringem Gewicht wäre so ein Kran ja auch optimal geeignet um ihn auf einen alten Ladewagen aufzubauen.
Mit dem dauerhaft halten meinte ich auch das das Schwenkwerk auch wirklich nicht einem Ermüdungsbruch zum Opfer fällt.
Auf jeden Fall nen toller Kran, wenn ich mal zufällig ein ähnliches Schwenkwerk bekomme überlege ich mir ein Nachbau :prost:

Gruß Zupi

von **Kugelblitz** » Mo Nov 29, 2010 22:38

na mal sehen, ich denke solch Stamm lade ich bestimmt nicht mehr. Ist äußerst selten sowas als Selbswerber zu bekommen. Der Stapel war von nem guten Kumpel... von der Forst bekommste sowas nicht :lol:

Habe den Radhalter was da noch dran war kurz unterm Radstummel abgeschnitten, dann hatte ich mir ne 25mm dicke Ronde brennen lasen mit dem passigen Schlitz in der Mitte.
Die drüber gestülpt, ordentlich erwärmt und zig mal von oben und unten verschweißt. Das Drehwerk wurde dazu zerlegt!
Dann kam die Säule wieder dran, die ebenfalls durch viele Decklagen verschweißt wurde.
Zum Schluss hab ich durch Säule und den Rest vom Radhalter in einer Höhe von etwa 15-20cm durchgeborhrt und ne 12.9 Schraube (M18) durchgejagt. Als letzte Sicherheit

Zusätzlich habe ich noch ein 80x80x5 Kastenrohr in den Rahmen vom Anhänger gesetzt, dient als Aussteifung.
Hatte vorher das Problem das sich der Leiterrahmen verdreht hat...nicht verbogen aber er hatte mitgearbeitet, das Phänomen ist jetz aber weg.
Das Schwenkwerkgehäuse ist aus 30 mm Metallguss, ich denke das hält.

von **John2140** » Di Nov 30, 2010 7:58

robs97 hat geschrieben:@ Kugelblitz

so siehts aus wenn Schnee auf dem Dach liegt
Und die geschraubten Balken halten das Ganze auch noch einschließlich mir

Servus robs97! Wo bist denn du genau her? Wir sind jedes Jahr in Fischhausen im Urlaub (am wunderschönen Schliersee).Antwort gerne per PN. Gruss John2140
