Das von unserer Maxwaldwinde hat 6mm.
Ich weiß es, weil ich es mal verbreitert hab, und Material kaufen musste

@fendt schrauber
Woher hast du die Zylinder sind sie einfach- oder doppeltwirkend?

Hallo

@Fiat500DT

die Zylinder sind Doppelwirkend, hab sie von Fliegl.
Die Gelenkaugen sind selbst angeschweißt.

Grüße aus Mittelfranken

@Kugelblitz

Ein paar Versteifungen angebraten und es hält! Bin jetzt schon auf das Vorführmodell gespannt

CU OLLi

Hallo zusammen,
schon lange Verfolge ich diesen Beitrag mit grossem Interresse.
Heut möcht ich euch nun auch endlich mal meine Eigenbauten vorstellen die da wären:
Palettengabel (1,5 mtr breit und 1,45cm Zinkenlänge)
Bündelgerät für 1 Raummeter
sowie eine Ballengabel (auch 1,50 mtr breit und 110er Zinken.
Alles mit Euronorm Aufnahme
Ich hoffe es klappt mit dem Bilder einfügen.

Ja Bilder sind da!

Es ist leider nicht viel zu erkennen, weil die BIlder recht klein sind aber was man sieht ist echt gut

CU OLLi

mal ne frage an die hydraulikspezialisten

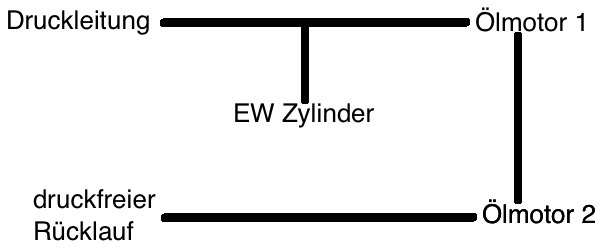

also ich hab folgendes schema:

die motoren sollen dauernd laufen und der ew zylinder soll bei bedarf mit einem elektroventil per knopfdruck ausgefahren werden. (und natürlich wieder einfahren sobald man den knopf loslässt)

welche komponenten benötige ich da genau?

Servus Dude,

ist schon etwas zu schematisch!
Ich würde mal sagen, ein doppeltwirkendes Wegeventil (oder schwarz-weiß, wenn keine Drehzahlregelung erforderlich ist) für die Ölmotoren und ein einfachwirkendes mit elektromagnetischer Betätigung.

das ganze soll schlepperseitig über ein einfachwirkendes ventil laufen.
das sollte ja auch kein problem darstellen, wenn man die ölmotoren in reihe schaltet.

bei der ansteuerung des zylinder hab ich halt überhaupt kein plan.
eigentlich müsste es doch reichen ein t stück in die druckleitung einzubauen, dahinter ein 2/2 elektroventil und dann den einfachwirkenden zylinder?!
aber fährt der ew zylinder dann nochmal ein, wenn die ölmotoren dauern angetrieben werden?

Nein, der fährt in dem Fall nicht ein. Auch ein versetzen des T-Stückes nach dem 2. Motor bringt nichts, weil der Zylinder dann nicht ausfährt.
Du brauchst einen Steuerblock mit einer Funktion für die Motoren und einer Funktion für den Zylinder. Im Prinzip sowas wie ein FL-Steuergerät mit einmal DW und einmal EW. Damit kannst du beide Funktionen unabhängig voneinander benutzen.

gruß
Markus

@dude

beschreib doch mal bitte was das werden soll . so funktionsmäsig .....

ich kann mir schon vorstellen das der einfachwirkende zylinder zurückfährt auch wenn die Ölmotoren druck haben dazu muss dann aber ein ventil den druck vom zylinder direkt in den Rücklauf ablassen ...

pfälzer hat geschrieben:@dude

beschreib doch mal bitte was das werden soll . so funktionsmäsig .....

ich kann mir schon vorstellen das der einfachwirkende zylinder zurückfährt auch wenn die Ölmotoren druck haben dazu muss dann aber ein ventil den druck vom zylinder direkt in den Rücklauf ablassen ...

Dann hören aber auch die motoren auf zu drehen, weil das öl den weg des geringsten widerstandes nimmt und direkt übern rücklauf gehen würde, solange da kein ventil fürs ausfahren verbaut ist. Ich denke Markus hat recht, das beste ist alles über einen Vorgeschalteten Steuerblock zu schalten.

Aber was soll das denn werden, wenn man fragen darf?

http://www.youtube.com/watch?v=WsqOCbW54ms
ein rebenvorschneider für den weinbau solls werden
hat zwar nichts mit forstwirtschaft zu tun, aber hier im eigenbau sind eben die meisten hydraulikspezialisten

neu kostet so ein gerät zwischen 6-10000€ je nach hersteller/ausstattung/ausführung
das meiste zahlt man da schlichtweg für die "innovation", bei den reinen materialpreisen kommt man auf etwa 1500€.
ich hab mir schon verschiedene modelle live mit digitalkamera/zollstock angeschaut und mir etwas inspiration geholt
als nächstes werde ich den vorschneider mit cad konstruieren...
die richtige arbeit übernimmt dann, wenn der plan steht, ein befreundeter metallbauer.

@dude also wenn ich das filmchen richtig verstanden habe dann treiben die beiden ölmotoren die schneidtrommeln an und der Hydrauilkzylinder öffnet die Schneidwalzen wenn ein Webstock kommt . ??

Das öffnen und schliesen muss anscheinend recht zügig geschehen entsprechend der Fahrgeschwindigkeit rückstellung über Federkraft beim einfachwirkenden Zylinder ?

jd3140[Dann hören aber auch die motoren auf zu drehen, weil das öl den weg des geringsten widerstandes nimmt und direkt übern rücklauf gehen würde, solange da kein ventil fürs ausfahren verbaut ist. Ich denke Markus hat recht, das beste ist alles über einen Vorgeschalteten Steuerblock zu schalten.

@jd3140 du hast zwar schon recht mit dem geringsten wiederstand aber mein ventil zum rückfahren lässt nur den druck vom zylinder wärend das ventil zum ausfahren des zylinders geschlossen ist .

ein kleine zeichnung würde dies wohl besser erklären ist mir aber zu aufwendig
