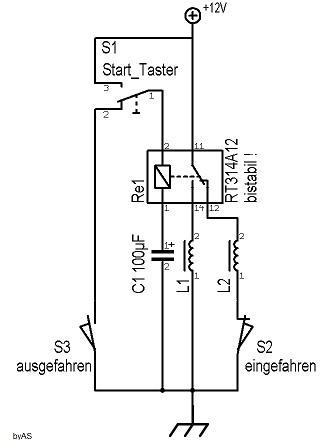

In Minimalausführung braucht es neben dem Taster und den Endschaltern (die vom Typ Umschalter sein müssen, bzw. ein Öffner und ein Schließer)
nur ein bistabiles Relais (z.B. so eines) und einen Kondensator (z.B. ein Elko 100µF/16V).

Bei Druck auf Taster S1 wird der Kondensator aufgeladen, der kurzzeitige Strom über die Spule des bistabilen Relais zieht den Umschaltkontakt an,
so dass die Kontakte 11 - 14 geschlossen sind und die Spule L1 des Hydraulikventils für <Zylinder ausfahren> bestromt wird.
Ist der Zylinder ganz ausgefahren, schließt der Endschalter S3 und entlädt den Kondensator. Der kurzzeitige, entgegengesetzte Strom über die Spule
des bistabilen Relais läßt den Umschaltkontakt wieder abfallen so dass die Kontakte 11 - 12 geschlossen sind und die Spule L2 des Hydraulikventils für
<Zylinder einfahren> bestromt wird.
Ist der Zylinder ganz eingefahren, öffnet der Endschalter S2 und schaltet das Ventil ab.

Ein erneuter Druck auf Taster S1 startet den Zyklus wieder.



Für den praktischen Betrieb müßten als Absicherung gegen allerlei Eventualitäten noch kleine Ergänzungen eingefügt werden.
Nachbau auf eigene Gefahr.

Gruß
Adi

Hallo

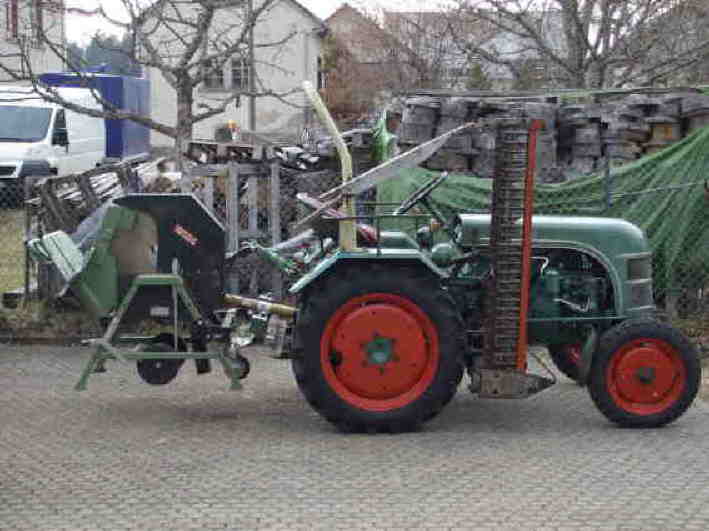

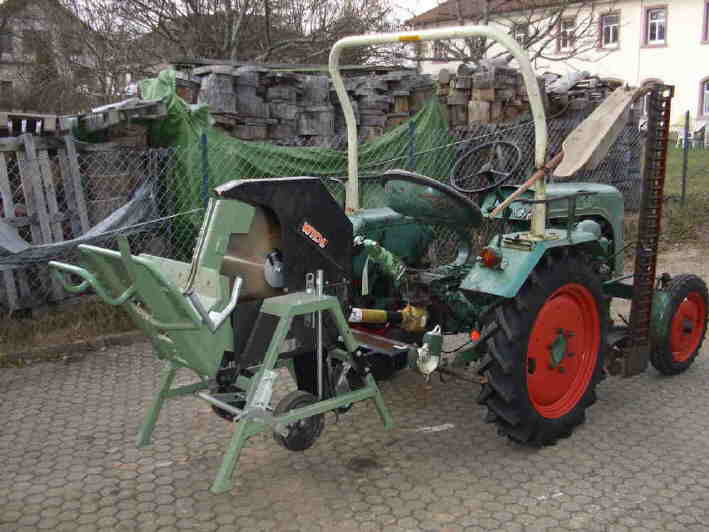

Bilder vom Kramer der das Brennholzsägen übernehmen darf um sein Knadenbrot zu verdienen

die Säge ist auf eine feste Höhe montiert und bleibt zum Sägen auf der Höhe ist auch Kreuzschonender

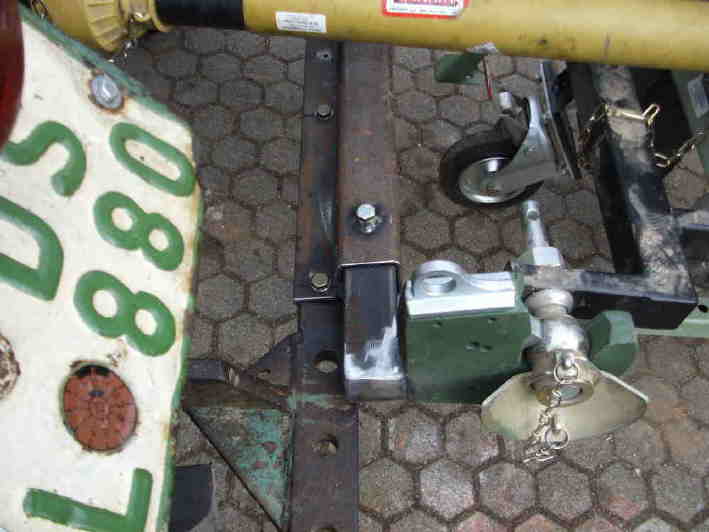

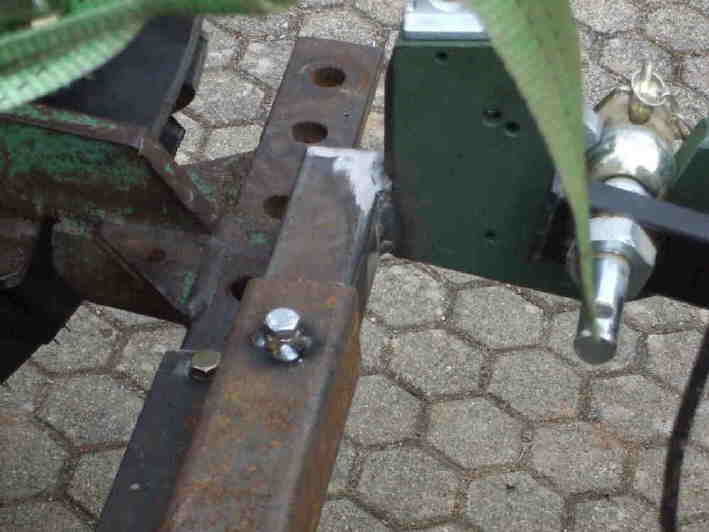

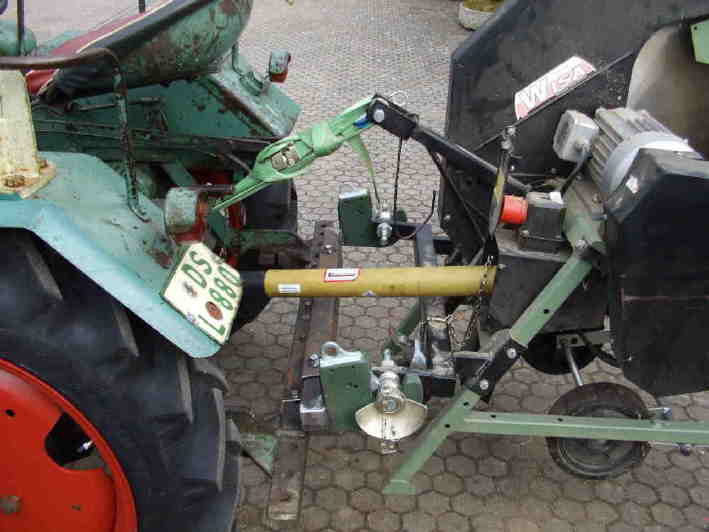

Die Montageteile (mit 4 Schrauben auf die Ackerschiene montiert,für Kat 1+2) werden noch lackiert als Oberlenker nehme ich einen Spanngurt

Montagezeit der Säge ca 2-3 Min

gefällt mir sehr gut so kann man auch Schlepper ohne Hydraulik anderweitig nutzen

Gruß Hurle

@waelder
müsste mal zum Tüv der kleine

hallo waelder!

finde das eine gute idee, jedoch finde ich die teueren fanghaken als absoluten luxus. ich hätte da was einfacheres und billigeres genommen.

grüße

lukas

gutili hat geschrieben:hallo waelder!

finde das eine gute idee, jedoch finde ich die teueren fanghaken als absoluten luxus. ich hätte da was einfacheres und billigeres genommen.

grüße

lukas

Hallo Lukas

Die Fanghaken haben 99.-€ gekostet und ist halt einfach praktisch kein rumgeeier mit den Kugeln hin-weg -wo sind sie

Hallo Kugelblitz

Ich weiß nicht was du hast

Der Tüv ist doch erst 19 Jahre abgelaufen

Ne Tüv ist seit Donnerstag neu bekomme beim anmelden noch neue Schilder die sind noch von Vorbesitzer von 1955

Gruß waelder

hallo waelder!

99,- eur für beide fanghaken?

ich hab fanghaken nur für 90,-/stk. gesehen.

wo gibts diese so günstig.

grüße
lukas

hallo,
@falke

mit dem kondensator ist das so ne sache, ich würde eher zu ner selbsthaltung mit einem normalen relais raten.denk auch noch an die freilaufdiode für die spulen.

event. wäre eine rein mechanische steuerung interessant, ich habe mir sowas auch mal überlegt mit einem hydraulikventil welches von hand betätigt
wird und dann über eine klinke in pos. ausf. arretiert wird.
bei erreichen der endpos. wird die klinke ausgelöst und der hebel geht automatisch in pos. einf. bis er hinten ist und dann mech. in nullstellung gedrückt wird.

gruß

@gutili:

Bei FK-Soehnchen gibts die bspw. für 110€, sind dann zwar No-Name Produkte, aber für sowas wie oben lang ausreichend:

http://www.fk-soehnchen.de/Schlepper-un ... tueck.aspx

Gruß, GT

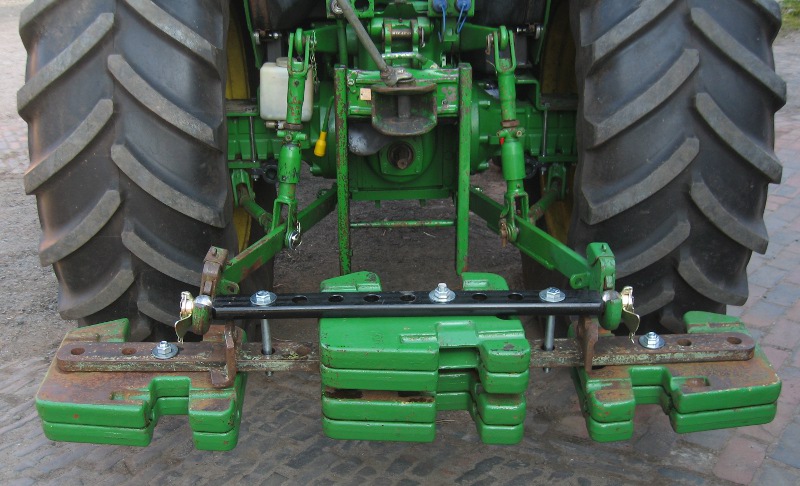

Eigenbau Heckgewicht

Hallo,

da mein Trecker hinten sehr leicht ist, habe ich die Frontgewichte für ein Heckgewicht (ca. 380kg) verwendet. So habe ich für Frontladerarbeiten noch genug Traktion und kann noch einen Anhänger mitnehmen.

Materialien:
- alte Deutz Ackerschiene
- neue Granit Ackerschiene (kurz)
- Schrauben (20mm), Gewindestange

Montagezeit: ca. 1 Stunde, da keine Schweißarbeiten notwendig sind.
Vorteil: alte Frontgewichte sind noch unverändert.

Hallo.

Schiel ich, oder steht der linke Fanghaken schief???

Aber tolle Idee.....

Grüße

Flo

So kann man sich natürlich auch ein Gewicht für die Ackerschiene bauen...

Nicht schlecht, aber melde das Ding unbedingt als Patent an sonst gibt es Nachahmer.

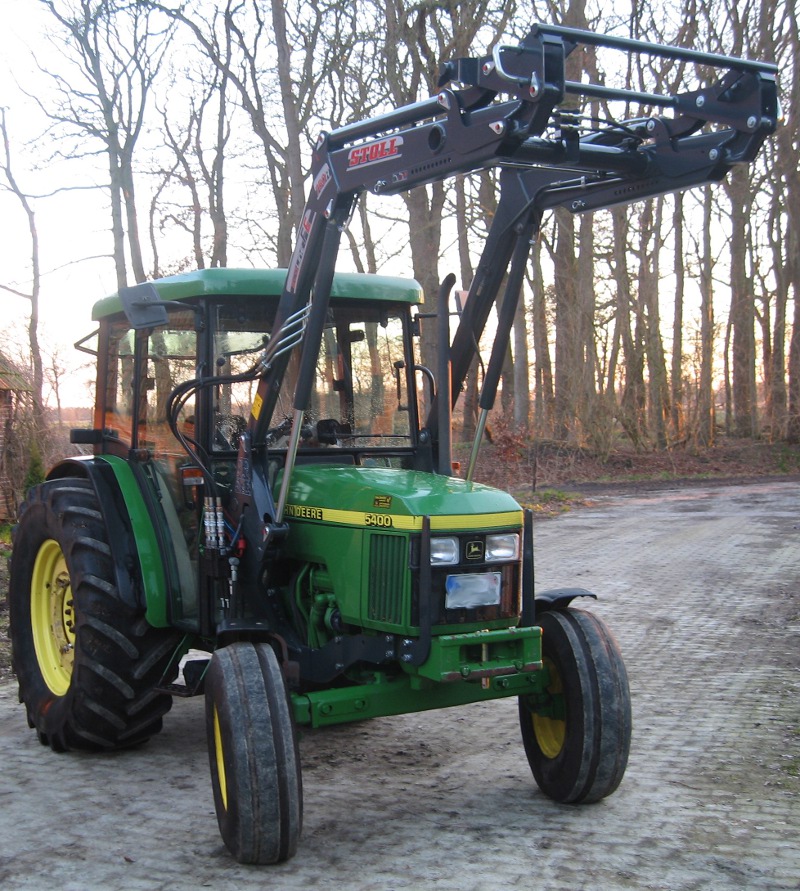

Was ist das für ein JD an dem die Konstruktion dranhängt? Was sind für Reifen drauf?

Hallo,

- ja Unterlenker hängt insgesamt etwas schief drin.
- Reifen (Michelin 540er 30")
- Trecker John Deere 5400

Gruß

@ihc733

Deine Idee mit den Gewichten ist schnell und einfach. Ok, aber doch nur für die Hofarbeit gedacht, oder ??

380Kg hängen an drei Bolzen, von denen nur einer ein Pressverschraubung ist (mitte)

Die beiden anderen M20 müssen die Schwingungen der unteren Ackerschiene aufnehmen, welche durch die Außengewichte erzeugt werden. Schwingungsbrüche bei Straßenfahrt sind da sicherlich möglich. Hinterherfahren möcht ich da nicht!

Wenn du das ganze Gebilde nur für die Hofarbeit anhängst, ist es aber OK.

Gruß brennholzfan
