Hallo,
zum Thema elektrische Schaltung einer Spaltautomatik
möchte ich auch eine kleine Hilfestellung geben aber auch nicht alles verraten.

Ich habe an unserem SSA auch eine entsprechende Funktion verbaut.

Ich habe daszu 2 bistabile Relais genutzt. Eins für Spalten / Zurück und eins für Ein/Aus.
d.h. per Taster wird eingeschaltet, ganz ausgefahren wird auf Zurück umgeschaltet und in der Ruheposition wird wieder auf Spalten und gleichzeitig auf Aus geschaltet.
Induktive Näherungssensoren sind als Positionssensoren am besten geeignet.
zusätzlich braucht man auch einige zweipolige Normale Relais.
ich nutze keine Kondensatoren die passend ausgelegt sein müssten.

ich würde Finder ( bistabil + normale) vorschlagen. z.B. bei Reichelt FIN 40.52.6 12V, dafür gibt es Hutschienenhalterungen, Freilaufdioden bzw. Varistoren.

Ich glaube ich habe die Funktion mit vielen Details versehen. Einhand-Joystickbedienung mit Zusatztasten am Bedienstand, Funktionsweise des Bedienschemas am PKW Tempomat angelehnt.
Und zusätzlicher Zweihandbedienung vor Ort (für Handbeschickung von Einzelholzstücken)wie bei den Posch senkrechtspaltern nur eben mit zwei Joysticks. + verschiedenen Sicherheitsfunktionen für die Nutzer.

Letztendlich kommt es aber auf das gewünschte Bedienkonzept an. Ich meine, man möchte ja den Spaltvorgang auch anhalten können, oder die Richtung ändern obwohl der Spaltvorgang nicht ganz abgeschlossen/ nicht ganz zurück ist. Oder mit einem Notaus den Vorgang so anzuhalten, das er nach dem Zurückziehen des Notaus nicht wieder alleine startet, sondern sich erst dann wieder startet wenn der Benutzer den Befehlt gibt. Diese und ähnliche Funktionen habe ich mit drinnen. Vermutlich habe ich mehr nützliche Sicherheitsfunktionen realiserte als manche Firmen die ähliche Maschinen herstellen und ganz professionell verkaufen.

Also viel Spaß beim Tüfteln.

Falls du es gar nicht hinkriegst, per PN melden.

brennholzfan hat geschrieben:380Kg hängen an drei Bolzen, von denen nur einer ein Pressverschraubung ist (mitte)
Die beiden anderen M20 müssen die Schwingungen der unteren Ackerschiene aufnehmen, welche durch die Außengewichte erzeugt werden. Schwingungsbrüche bei Straßenfahrt sind da sicherlich möglich. Hinterherfahren möcht ich da nicht!
Gruß brennholzfan

Also da muss es aber schon ganz schön schwingen bis das drei M 20 Schrauben abreißen.
Die beiden Schrauben aussen sind doch auch Pressverschraubungen. Die Pressstellen liegen nur etwas weg

An die Bolzen kannst du das 10 fache hängen und sie reißen nicht ab
Aber ich glaube die Sache mit den Schwingungen unterschätzt man manchmal

Wenn ich annehmen täte, dass die Gewindestangen aus normalen Baustahl sind kann man ca 17 tonnen dranhängen ohne dass die Stangen Reißen (RM 235n/mm²*3*245mm² Spannungsquerschnitsfläche=172750 Newton). Jetzt noch ein paar Faktoren Runterrechnen wie Schwingung u.ä. bleibt glaub ich immer noch genügend übrig für die Sicherheit. Würde mir eher sorgen machen, dass sich durch die Schwingungen die Schrauben lösen. Würde sie dann wohl eher gegen Lösen sichern ( selbstsichernde Muttern oder Spannscheiben.

Gruß von der Baar, der Baaremer

GT 225 hat geschrieben:@gutili:

Bei FK-Soehnchen gibts die bspw. für 110€, sind dann zwar No-Name Produkte, aber für sowas wie oben lang ausreichend:

http://www.fk-soehnchen.de/Schlepper-un ... tueck.aspx

Gruß, GT

Hallo gutili

Ja bei FK habe ich sie gekauft aber noch für 99,-€
reicht voll aus für meinen zweck

Gruß aus dem Schwarzwald
Waelder

Brechen tut da so schnell nix , ich würde eher meinen , wenn es mal um schwere FL -arbeiten geht , dass die paar Gewichtchen viel zu wenig sind .
Ich denke z B an einen Misthaufen auf nem Acker . Ohne Allrad wäreen da sicher 1000 kg von Vorteil .

Hallo,

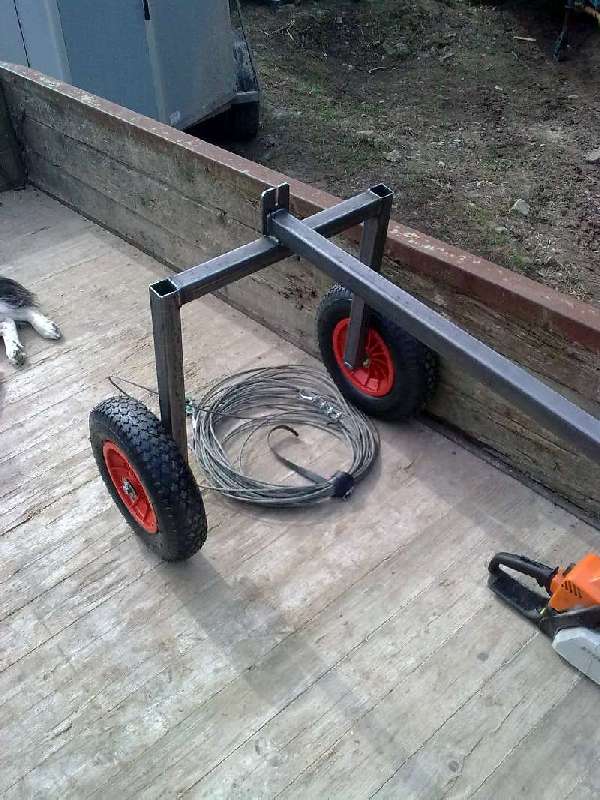

ich habe mir mal einen manuellen Rückewagen gebaut!
Funzt soweit ganz gut, schont auf jeden Fall den Rücken, nur beim Schrägzug um die Ecke/Kurve fällt er natürlich schnell um, da muss man ein wenig aufpassen. Habe erst mal zum testen ´ne Schleifkette verwand, und werd jetzt noch eine Zange für bauen, und Farbe bekommt er natürlich auch noch!

Hi,

hab am WE auch mal was gebastelt:

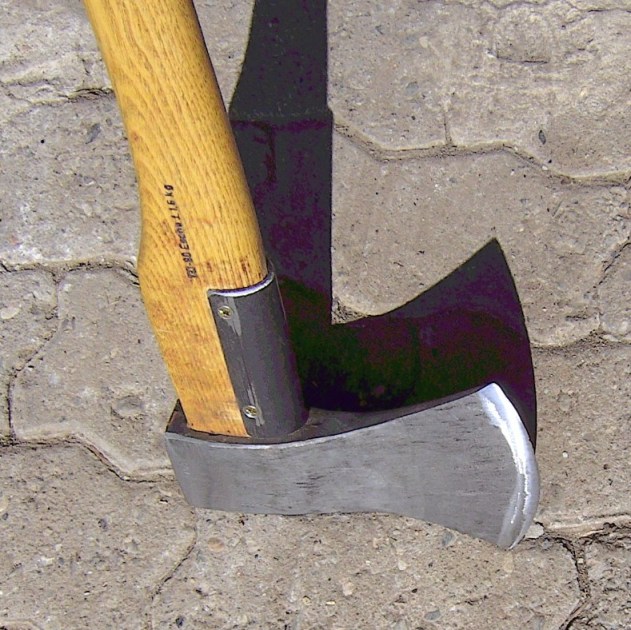

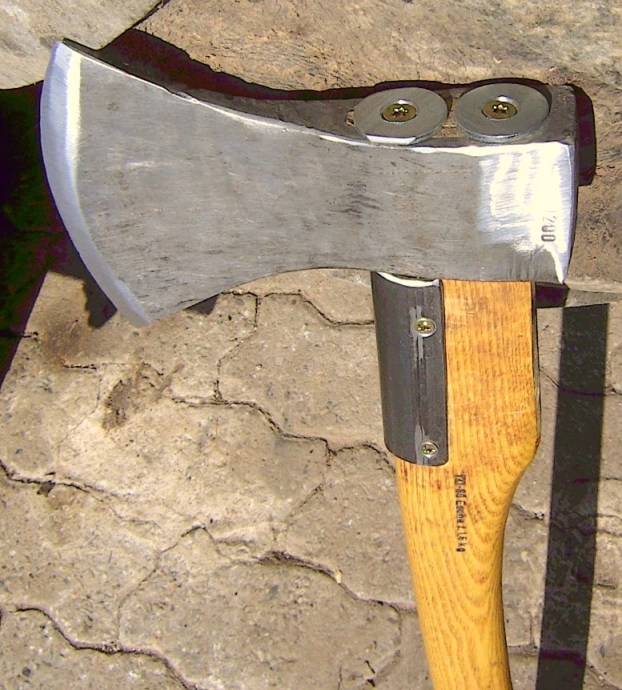

Einen Stielschutz für die Axt, sowie eine Kopfverlustsicherung ala Ochsenkopf.
Muss sich halt zeigen, ob die Spax auf Dauer nicht abreißen.

mfg

Von mir auch mal wieder was
Wird die Drehbank mal zur Drechselbank

Kugelblitz hat geschrieben:Von mir auch mal wieder was
Wird die Drehbank mal zur Drechselbank

.....Hallo ist Dir das Eisen ausgegangen.......
wolltest den Hasen doch nicht verbrennen,weil er von unten leicht schwarz ist....????

sieht aber gut aus...........!
mfg

Die schöne Drehbank so versaut

Sieht toll aus der Hase.

So ich hab auch mal ne kleinigkeit gemacht und die Cam dabei gehabt.

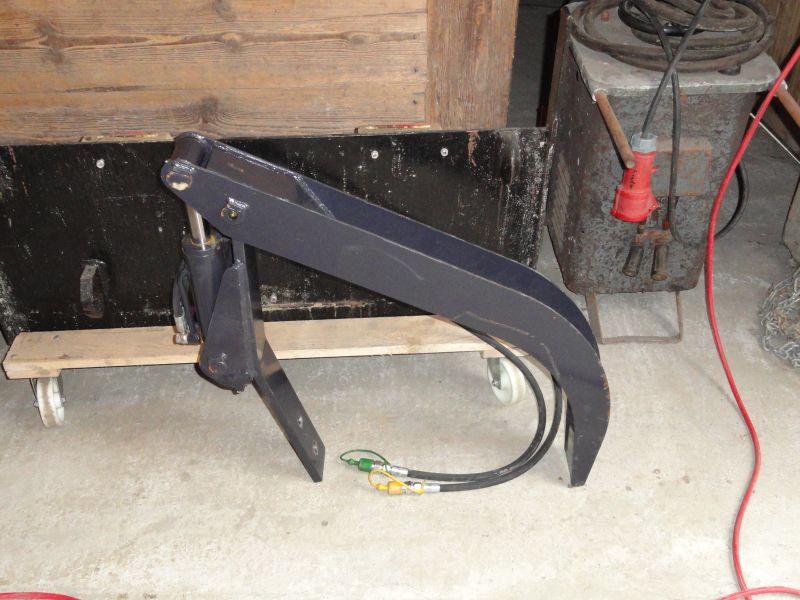

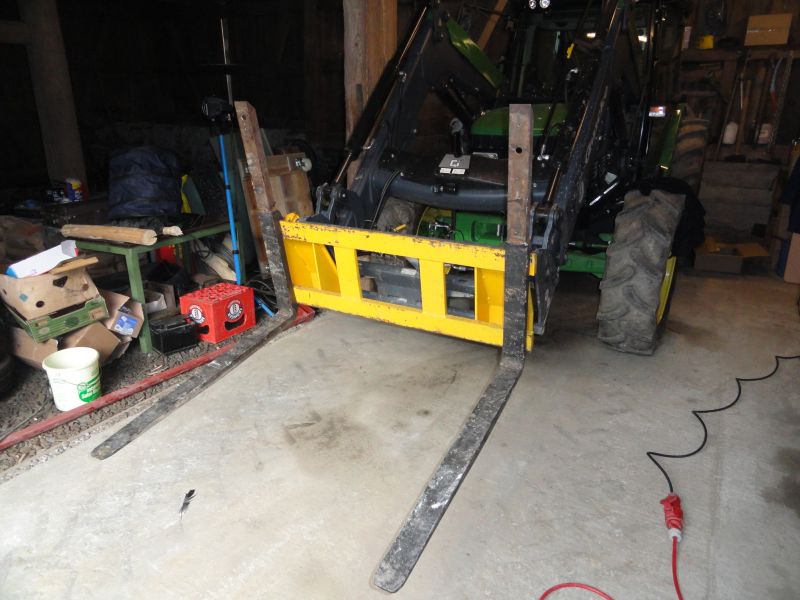

Hab die Zinken der Palettengabel verlängert und nen Niederhalter ran gebaut.

Dabei habe ich gleich mein neues Schweißgerät getestet. Ich brauch noch etwas übung wegen der Einstellerei aber das wird schon.

@Kugelblitz : alle Achtung was du alles machst, sieht echt toll aus! Da ist wohl ein kleiner Künstler verloren gegangen

@forstfux
bei 2 Weiber muss man(n), öffters Künstler werden

@Holzschlag
Beim Verzinken schauen die Nähte vom Schweißen immer heller aus wie der Rest
Abhilfe bringt, wenn Du mit dem Brenner (falls vorhanden) nochmal die Schweißnähte erwärmen tust
