Moin moin,
bei meinem Schlosser waren bis heute Betriebsferien, da hatte ich mal Zeit und Platz, etwas für mich zu machen

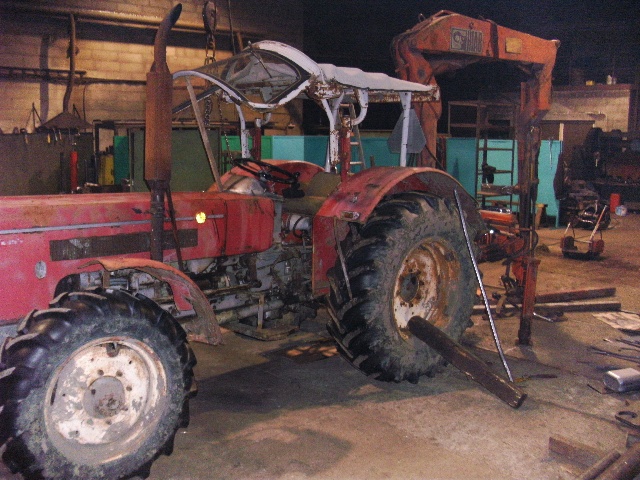

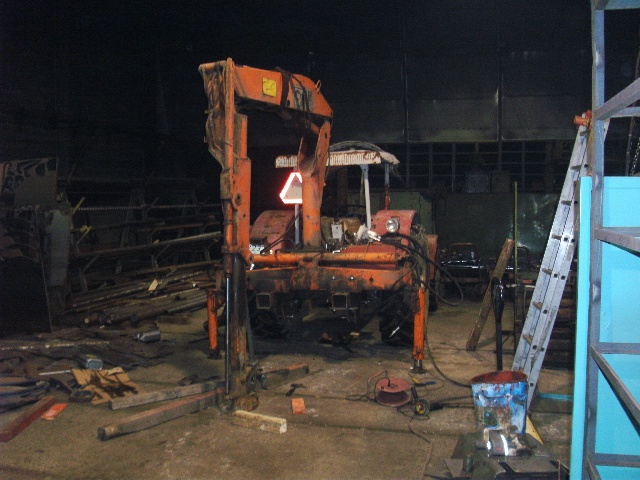

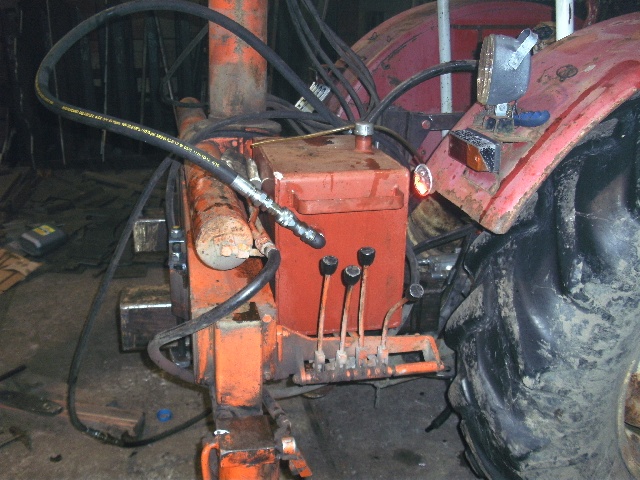

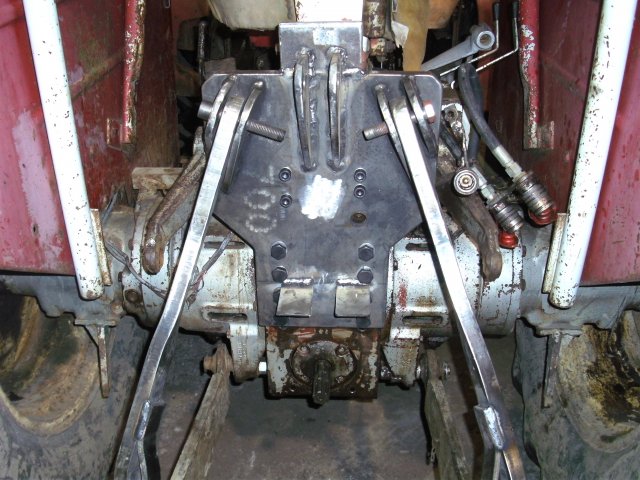

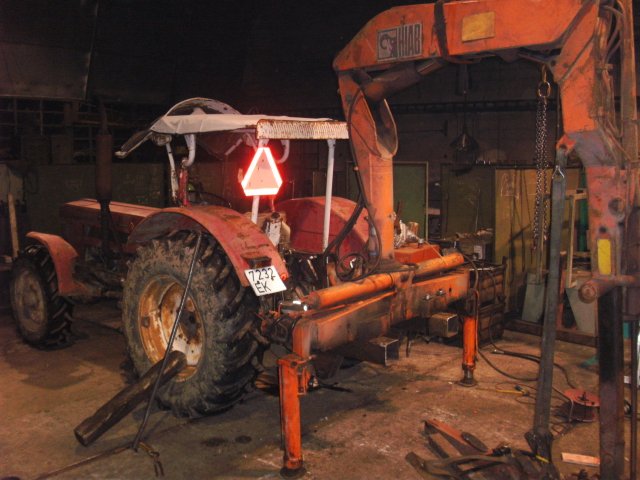

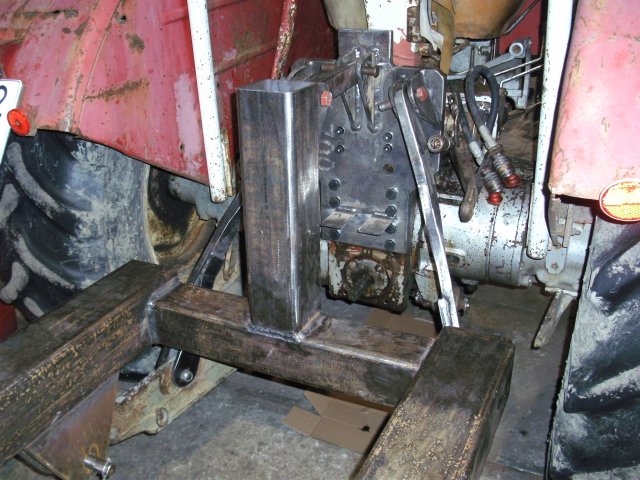

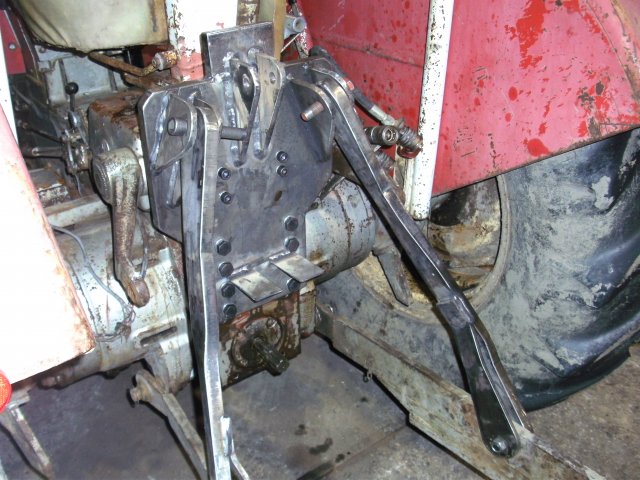

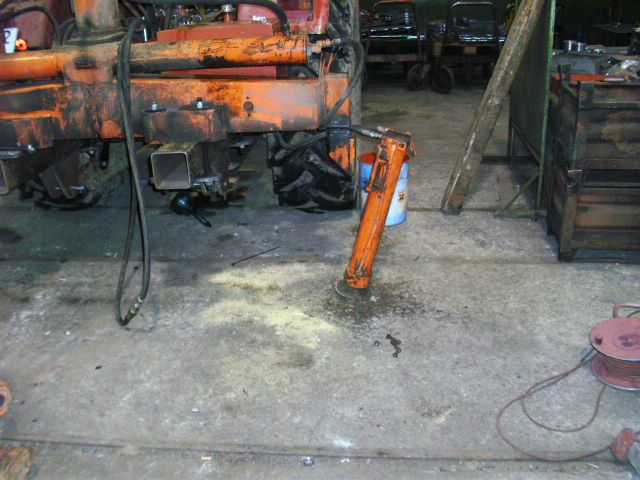

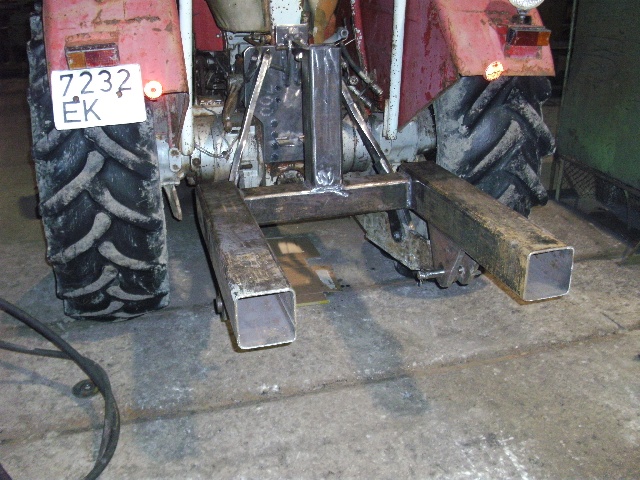

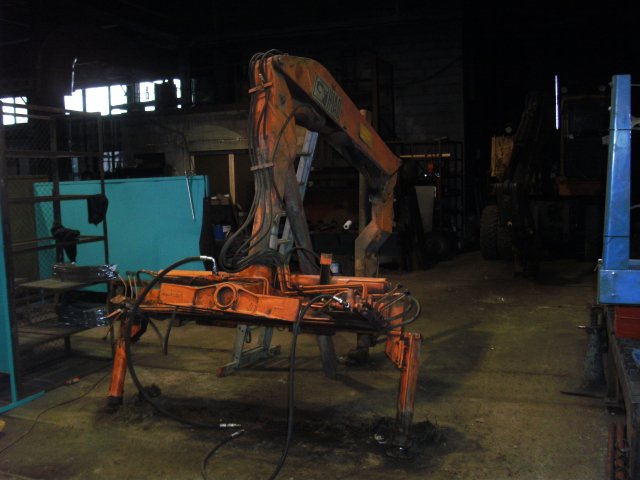

Geworden ist es eine starre Aufnahme für einen alten Kran, der bald im Wald arbeiten soll. Ich muss noch Drehgelenke für die Stützen machen und Schläuche für Rotator und Greifer rantüddern, dann geht es los!



Gruss Piet

Hallo Piet,

Schöne Bilder, musst aufpassen das dir der Anton nicht Männchen macht, bei uns in Bayern hoasts " Bock steht" der Kran ist auf alle Fälle massiv aber mir wär der Schlüter zu schade... Wünsch dir noch viel Erfolg und Gelingen bei deinem Projekt.

Hoizawoiza

Hallo zusammen,

hat jmd. evtl. schonmal über den Bau einer ähnlichen Splatzange nachgedacht?



Gibt es Nach-/ bzw Vorteile im Vergleich zur Ausführung von Pickup und wiso?

Gruß!

holzscheune09 hat geschrieben:Hallo zusammen,

hat jmd. evtl. schonmal über den Bau einer ähnlichen Splatzange nachgedacht?

Gibt es Nach-/ bzw Vorteile im Vergleich zur Ausführung von Pickup und wiso?

Gruß!

Servus,

Das Teil hatte ich eigentlich ursprünglich mal angedacht und wollts neben den Rückewagen legen und über Schlepperhydraulik betreiben, wie jetzt meinen Spalter auch. Nur ist das Teil vom Bau her aufwendiger und du brauchst durch die Hebelwirkung einen stärkeren Zylinder, dafür halt weniger Hub und etwas kompakter in der Gesamtbauweise.

Gruß,
wiso

Also ich denke die Bauweise von Wiso ist für die hobby Schlosser besser zum nachbauen, denn wie man bei wiso´s Spalterbau gesehen hat kann man alles mit der Üblichen Schrauberwerkzeugausstatung bauen, aber bei der spaltzange zahlst du schon mal ein paar hundertet nur fürs Ausschneiden (es sei denn man hat jemanden der einem das umsonst macht, aber wer hat schon so jemanden)

Übrigens könnte man so eine Spaltzange ja auch mit einen langen Zylinder ausstatten, aber wie würde das aussehen und wäre die gefahr größer das etwas auf denn Zylinder fällt.Ist eigentlich ein längerer Zylinder billiger als ein kürzerer Zylinder (bei gleichem Ölvolumen)?

Huskyxp hat geschrieben:Übrigens könnte man so eine Spaltzange ja auch mit einen langen Zylinder ausstatten, aber wie würde das aussehen und wäre die gefahr größer das etwas auf denn Zylinder fällt.Ist eigentlich ein längerer Zylinder billiger als ein kürzerer Zylinder (bei gleichem Ölvolumen)?

Habs grad mal grob überschlagen gerechnet und bei Schema Hydraulik geschaut. Der halb so lange Zylinder mit gleichem Volumen kostet die Hälfte mehr.

Kugelblitz hat geschrieben:Ich hätte den ne ordentlich breite Platte unten am Spalter verpasst und den mit der Abstützung in den Boden gedrückt.
Ich machs mit der Spaltzange genauso, ich hab mir nen Spieß gebaut den ich mit der Stütze vom Hänger runterdrücke.
Mit dem Stamm in der Zange, schwenke ich kurz gegen und zerreiße das Holz.
Bei der nächsten Aktion mach ich mal Bilder!

Hallo hast du schon Bilder machen können?

nee, hab noch kein Holz. Müssen erst noch was auszeichnen, mit dem Förster.

hoizawoiza hat geschrieben:Hallo Piet,

Schöne Bilder, musst aufpassen das dir der Anton nicht Männchen macht, bei uns in Bayern hoasts " Bock steht" der Kran ist auf alle Fälle massiv aber mir wär der Schlüter zu schade... Wünsch dir noch viel Erfolg und Gelingen bei deinem Projekt.

Hoizawoiza

Moin moin,
gegen das Männchen machen sollen ja die Stützen helfen. Der Kran wiegt ca. 1000kg und das finde ich nicht zuviel. Immerhin ist der Schlüter ein Traktor und hat eine Plakette, dass er für die Forstwirtschaft geignet ist! Hier ist auch kein Museum, wer bei mir wohnt, muss auch arbeiten

Hallo!

Ich möchte mir einen Ausleger für den Frontlader bzw. den 3-Punkt bauen. Für mich ist es am leichtesten wenn ich die Teile lasern lasse und dann zusammenschweiße. Ich habe an S355/15mm gedacht. Die Frontladeranbauteile würde ich zukaufen.

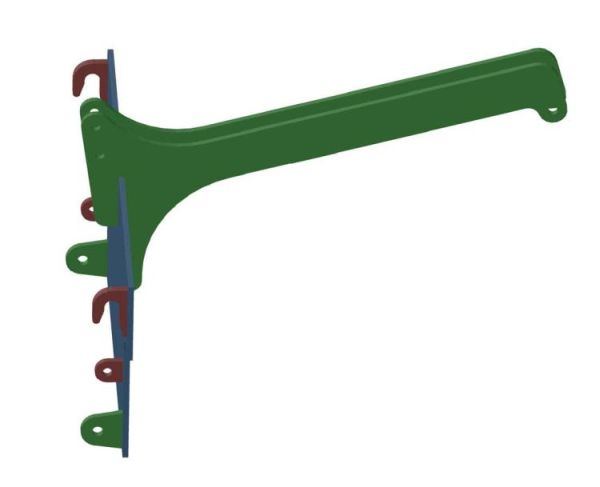

Anbei ein erster Entwurf.
Vielleicht hat wer Verbesserungsvorschläge oder möchte sich auch bei der Bestellung der Laserteile anschließen

Grüße
Lukas

Servus,
bin auch grad am Planen und zeichnen von meinen Rückebock, ist das bei dir eine komplette Platte, da kannst ja gar nicht duchschauen.
Ich mach alles aus 10/10/6 Profilrohre (preis), hab aber andere Anforderungen als du, bau die für einen Radlader.

Gruaß Zimmara

Hallo,

wie Jean so schon schrieb: Treckerchen.

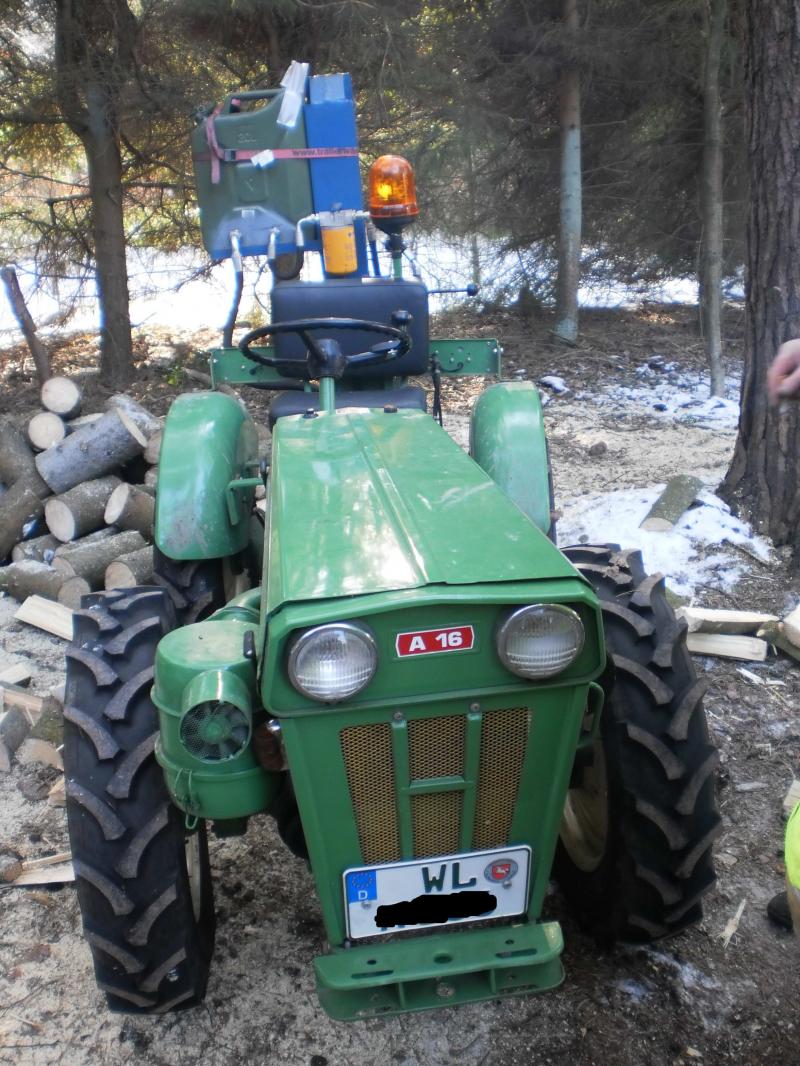

Ich möchte euch nun mein Treckerchen mal vorstellen, dran hängt ein selbst gebauter Spalter, 49 cm Hub, Zylinder aus der Bucht für ´n Appel und ´n Ei, Pumpe (Aufsteck) neu von Holzhäuser (?), Spaltkeil selbst gebaut aus Werkzeugstahl, Steuergerät mit Druckregler vom IHC Frontlader, so um und bei 50 Jahre alt.

Hydrauliköl von Aldi, Salatöl, 100 % Bio

Da ich nur ofenfertig spalte habe ich den ganz bewusst so gebaut, auch wenn das mit viel bücken nicht gerade bequem ist.

Der Schlepper ist 38 Jahre alt und auch bei mir gilt:

wer bei mir wohnt, muss auch arbeiten

Hier wäre noch ein Bild: post949859.html#p949859

Mfg Berlin

Hallo.

So, nachdem meine Spalterwinde komplett zerlegt, grundiert und feuerrot gestrichen wurde, hab ich die Kiste wieder zusammengepuzzlet, inklusive Leckölleitug, längeren Schläuchen, und Schlauchschutz, damit's professioneller aussieht.... Heute mal ausgiebiger getestet und festgestellt, dass die Zange nervt.... Kiefer und Esche geht ganz gut, wenn die vom Haufen runterknallen oder sich zwischen anderen durchquetschen, kann es passieren, dass sie aufgeht, noch akzeptabel.... Nur, ne Buche bekommt man kaum zu fassen.... Die Spitzen halten nicht richtig in der Rinde.... Die gehen nicht durch die Rinde ins Holz, sondern schlitzen die nur auf.... Jetzt hab ich einfach auf die Spitzen je ein Stück 8er Rundstahl aufgeschweißt und richtig spitz angeschliffen.... Naja, besser, wenn man die Schenkel nun packt und reinhaut, hält es meistens, aber so ganz glücklich bin ich damit noch nicht.... Was kann man nun noch ändern.... Die Zange möchte ich möglichst beibehalten, so nen Einschlaghaken hab ich auch gebastelt, nur das gedengel is mir zu blöd, das taugt nicht.....

So sieht die Zange (Ohne Rundeisenspitzen) aus:

http://www.landtreff.de/resources/image/68843

Grüße

@GüldnerG50

wir haben bei unserer Zange die Spitzen etwas nach "Innen" geneigt sodass sie sich beim ziehen in das Holz rein ziehen. Seit wir das gemacht haben sind mir keine Stämme mehr aus der Zange gerutscht.

Gruß

@GüldnerG50

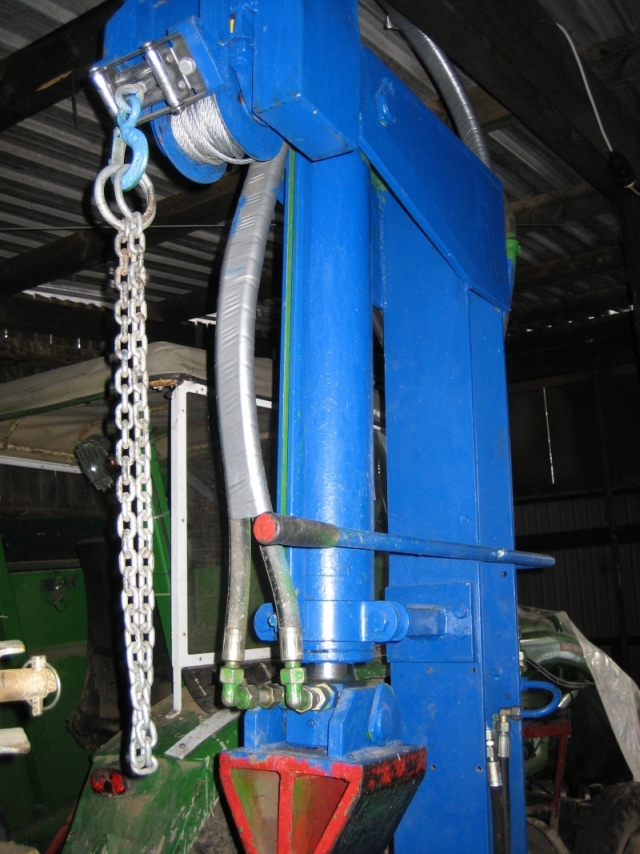

wir nutzen eine kurze Würge Kette an der Spalterwinde. Dieses hat sich als beste Lösung dargestellt. Mit so einer Zange haben wir auch am Anfang gearbeitet, war aber zu schwer und zu Unhandlich. Wenn das Holz mal dicker sein sollte, wird einfach das Seil um den Stamm gelegt. In dieser Ausführung nutzen wir die Winde schon ca. 5 Jahre ohne Probleme. Hab bis jetzt erst 1-mal das Seil erneuern müssen. Das war aber Unachtsamkeit.
