Re: eigenbau!
von GüldnerG50 » So Apr 13, 2014 19:12
ENDE
Zuletzt geändert von GüldnerG50 am So Dez 14, 2014 9:44, insgesamt 1-mal geändert.
-
GüldnerG50 - Beiträge: 6283
- Registriert: Mi Jul 01, 2009 14:46
- Wohnort: Bayrisch Schwäbisches Grenzgebiet 865XX
Re: eigenbau!
von Monteur » So Apr 13, 2014 19:43
dieterpapa hat geschrieben:Was für ein Schlepper ist denn das?
Dieter
Moin Moin, nachdem ich hier in diesen thread am 15. März meinen Bau einer Eigenbauseilwinde vorgestellt hatte hier jetzt ein paar Impressionen vom Einsatz
@ dieterpapa: der Schlepper ist ein Carraro Tropical 7000 mit 60PS und 2,5ton Leergewicht, also zwar kompakt aber bestimmt kein Rasenmähertrecker.
Die jetzt gemessene Zugkraft beträgt 1,1 ton in der schnellen Übersetzung. Es fehlt aber noch ein Ventil zum Endausbau des Schlepper.
Verbaute Features: automatische Drehzahlanhebung, automatische Umschaltung Hydraulik damit alle Fördervolumen zur Winde geleitet werden, Vor- und Rücklauf, Funkbedienung .
Die Seilgeschwindigkeit ist noch nicht exakt gemessen, subjektiv könnte es auf der Rückegasse schneller sein aber durch Unterholz und Dornengestrüpp zu schnell, also ein guter Kompromiss.
Den Rest der Bilder werde ich im thread Bilder Forstarbeiten vorstellen.
Gruß vom Monteur.
- Dateianhänge
-
Wer nicht genießen kann, wird selbst ungenießbar!
-
Monteur - Beiträge: 61
- Registriert: So Feb 17, 2008 15:13
- Wohnort: Nordkreis Osnabrück
Re: eigenbau!
von bashy » Mi Apr 16, 2014 8:23
Hallo
Wie nennt sich solch ein Hebel?
MFG bashy
Wie nennt sich solch ein Hebel?
MFG bashy
Sägespalter Eigenbau: https://www.youtube.com/channel/UC4ioAC ... NTw/videos
- bashy
- Beiträge: 294
- Registriert: Mo Dez 24, 2012 15:56
- Wohnort: Heideblick / Brandenburg
Re: eigenbau!
von Maschine1988 » Mi Apr 16, 2014 8:25
vorhandene Maschinen?
Genügend.
Ihr wollt doch auch noch Platz zum posten haben...
Genügend.
Ihr wollt doch auch noch Platz zum posten haben...
- Maschine1988
- Beiträge: 321
- Registriert: Mi Mai 02, 2012 20:04
- Wohnort: Enzkreis, BW
Re: eigenbau!
von felix011 » Fr Apr 18, 2014 19:21

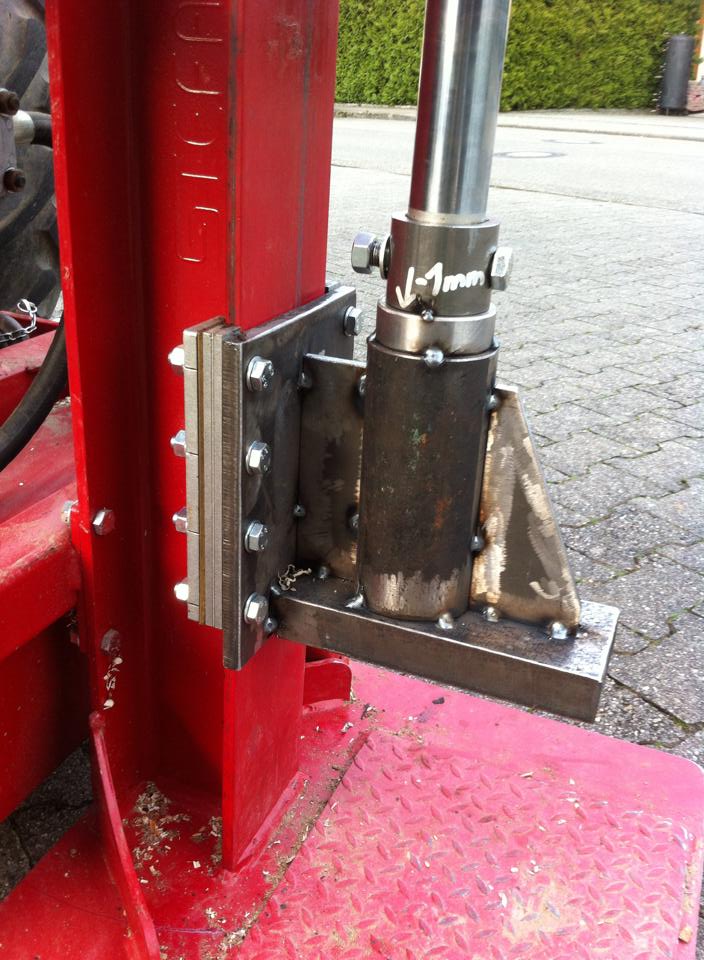

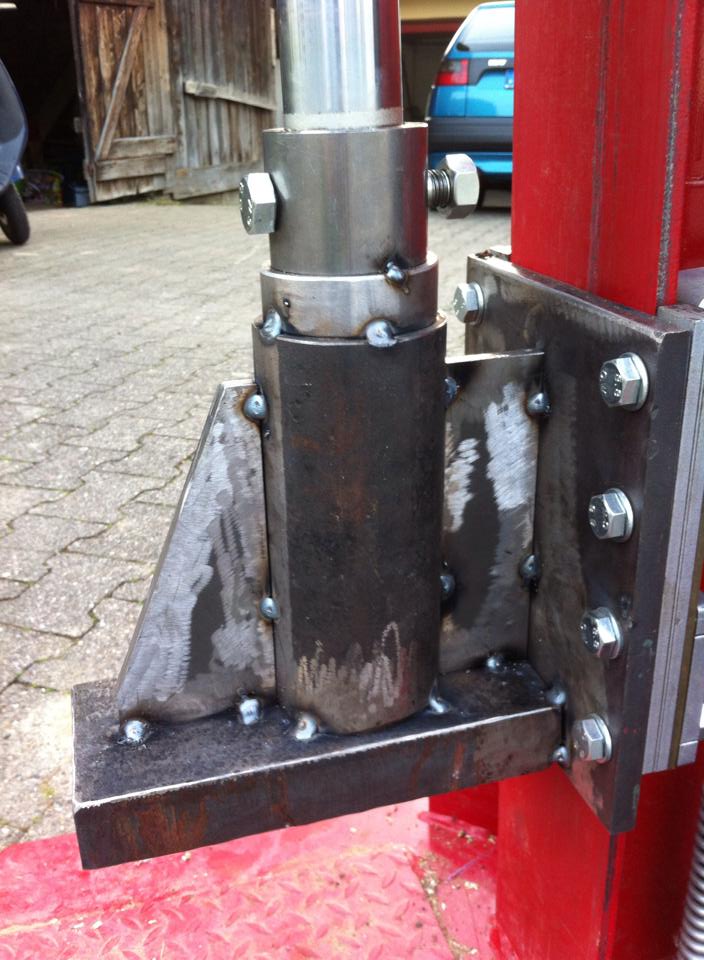

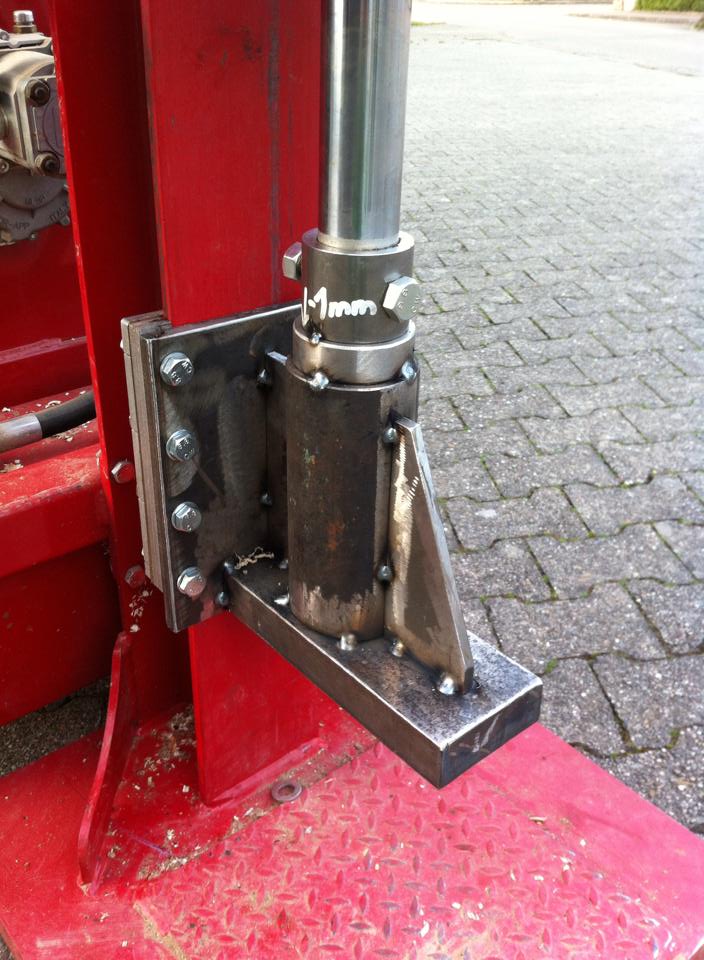

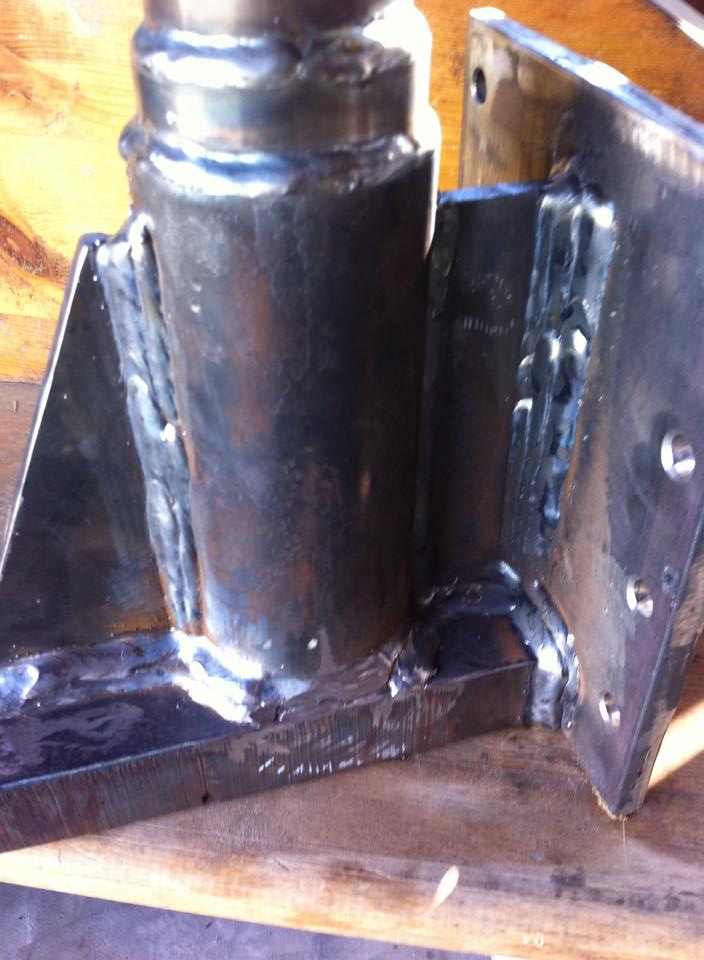

Hallo, habe mir einen Aufsatz für meinen Vogesenblitz 12t Spalter gebaut, um ihn noch als Werkstattpresse einzusetzen, funktioniert echt super!!
Die Pressfläche besteht aus 40mm Blech
Grüsse
Die Pressfläche besteht aus 40mm Blech
Grüsse
- Dateianhänge
-
- Geschweisst
-
- Geheftet
-
- Geheftet
-
- Geheftet
- felix011
- Beiträge: 191
- Registriert: Do Jul 01, 2010 16:29
Re: eigenbau!
von Marco + Janine » Sa Apr 19, 2014 8:55
Da mich die Kettenschmierung am Sägespalter manchmal im Stich lässt,
bzw. mengenmäsig nicht höher stellen läst, hab ich da mit etwas Druck nachgeholfen.
Bin jetzt voll zufrieden mit dem Schmierergebnis.
Gruß Marco
bzw. mengenmäsig nicht höher stellen läst, hab ich da mit etwas Druck nachgeholfen.
- K800_WP_20140416_001.JPG (116.34 KiB) 4016-mal betrachtet
- K800_WP_20140416_002.JPG (140.77 KiB) 4016-mal betrachtet
Bin jetzt voll zufrieden mit dem Schmierergebnis.
Gruß Marco
Sägen, genug für den dritten Weltkrieg.
Akku-Sägen, ein wink für die Grünen.
wenn die Flut kommt, können wir das mit dem Baumklettern
oder notfalls haben wir ja unsern Hubsteiger.
Schlepper, genug um ihn nicht mit meiner Frau teilen zu müssen
Akku-Sägen, ein wink für die Grünen.
wenn die Flut kommt, können wir das mit dem Baumklettern
oder notfalls haben wir ja unsern Hubsteiger.
Schlepper, genug um ihn nicht mit meiner Frau teilen zu müssen
-
Marco + Janine - Beiträge: 2178
- Registriert: Mo Apr 30, 2007 20:47
- Wohnort: Kulmbach
Re: eigenbau!
von orta81 » Do Apr 24, 2014 21:51
Hallo!
auch bei mir hat der Osterhase einzug gehalten......

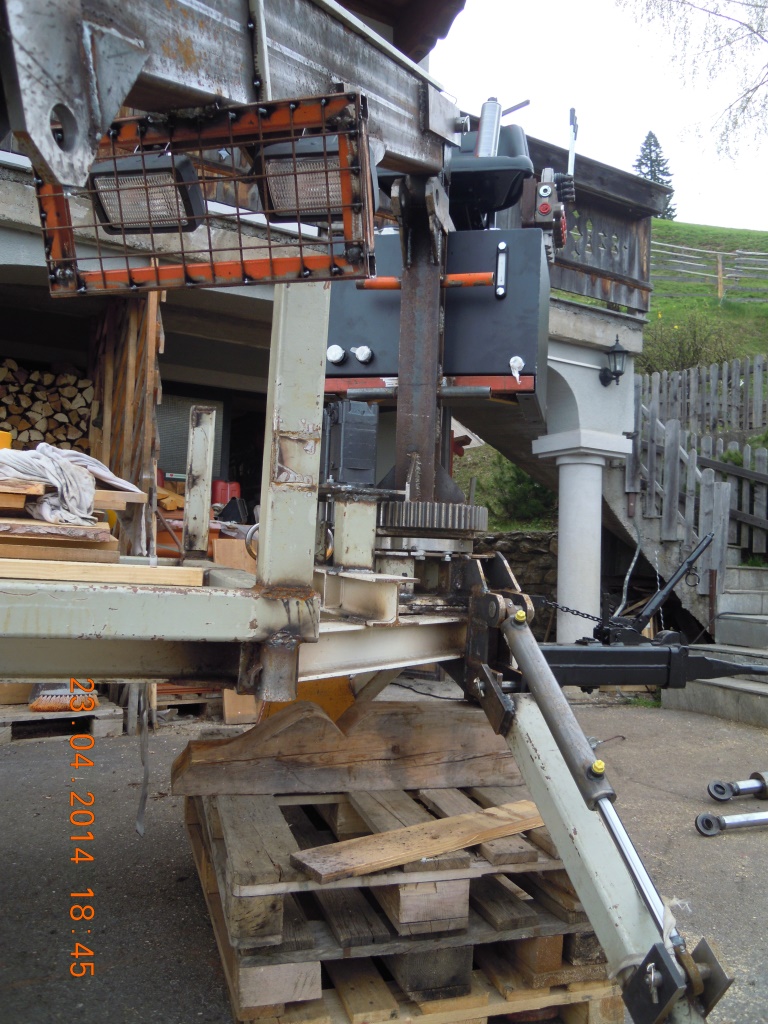

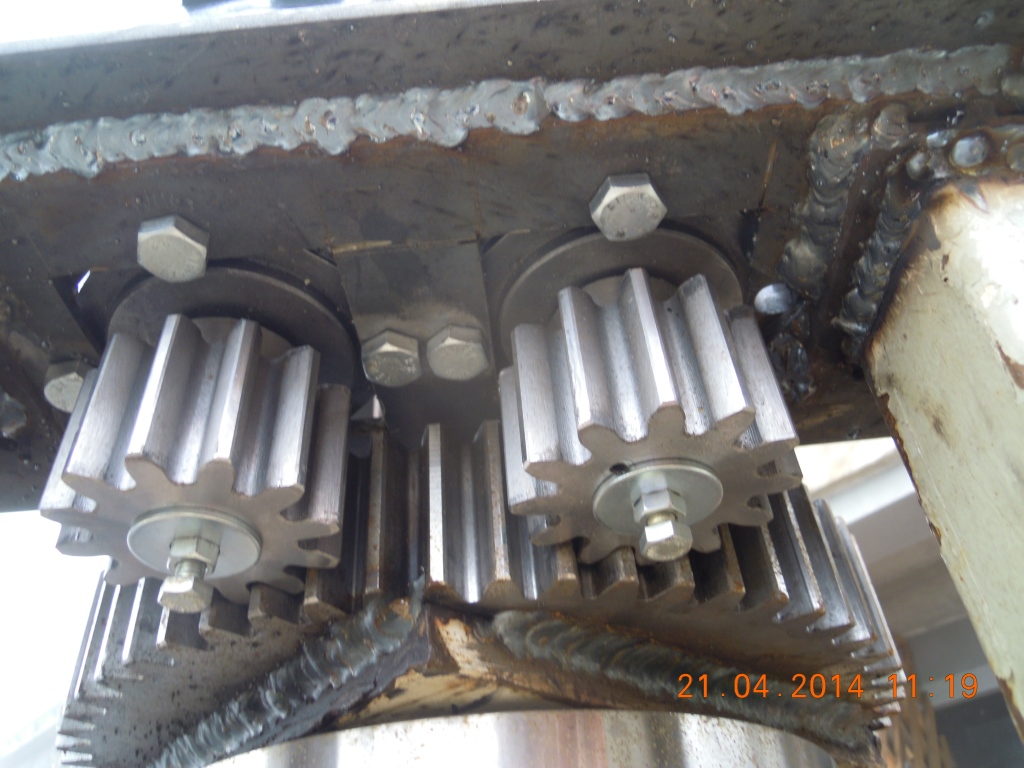

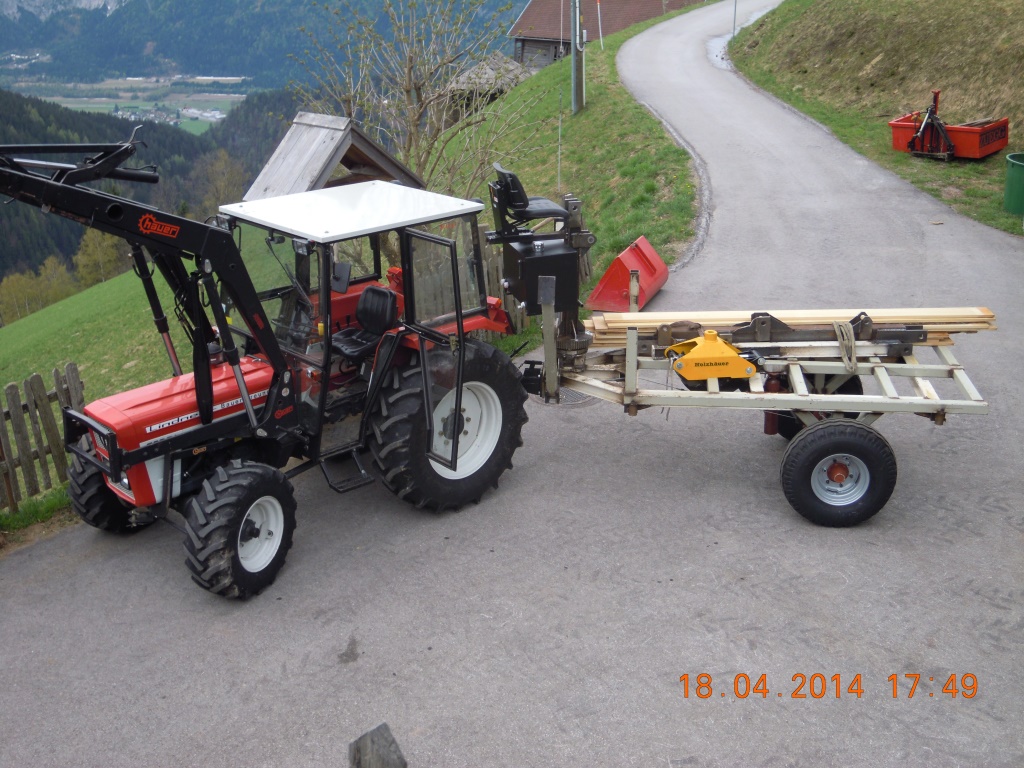

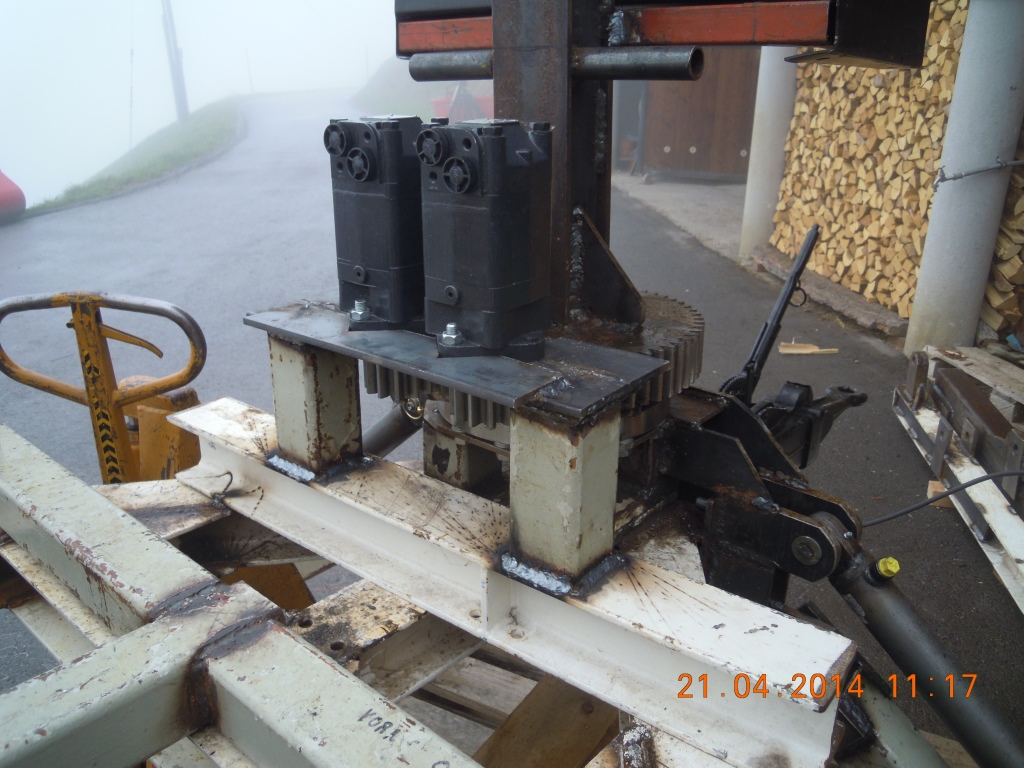

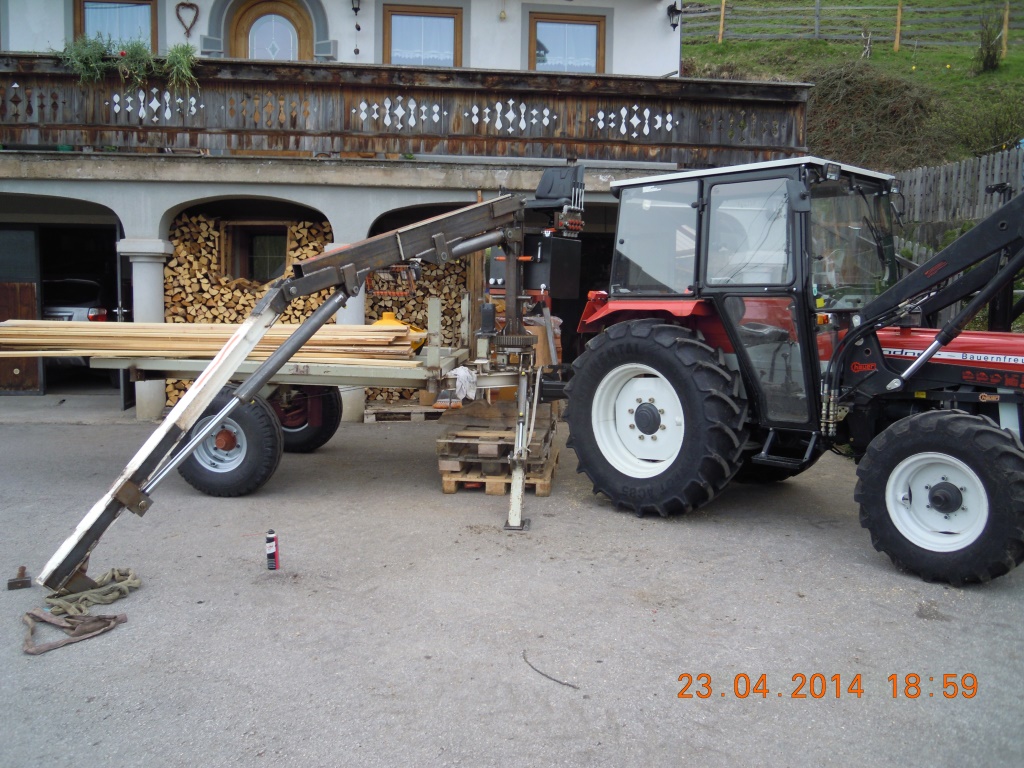

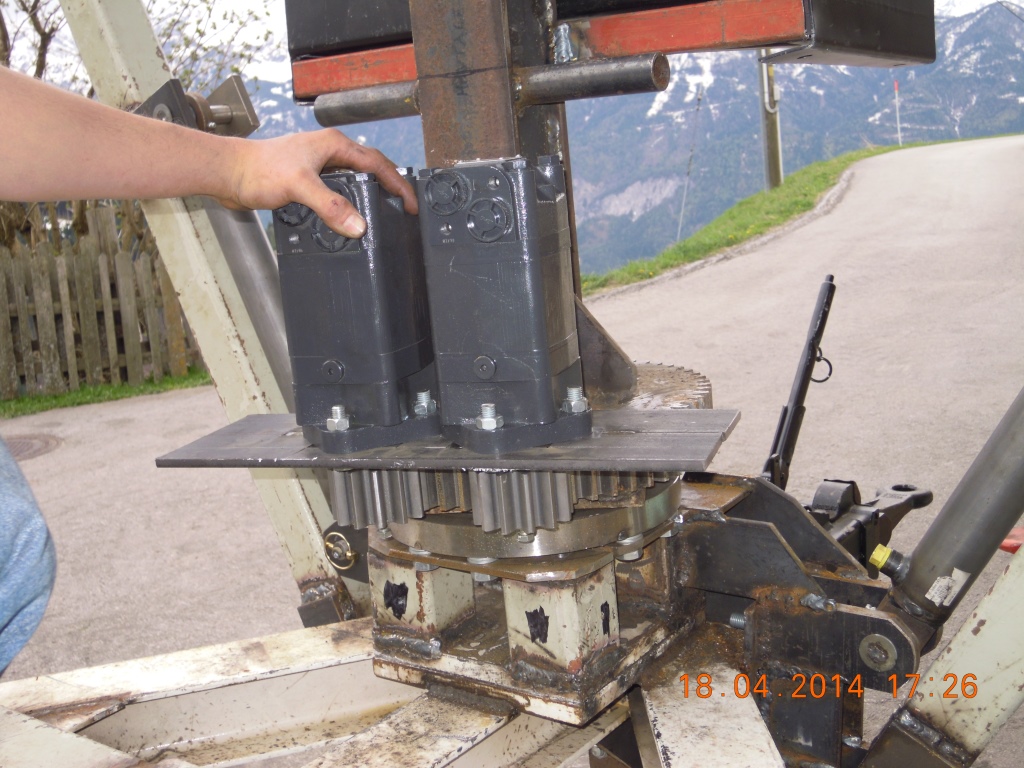

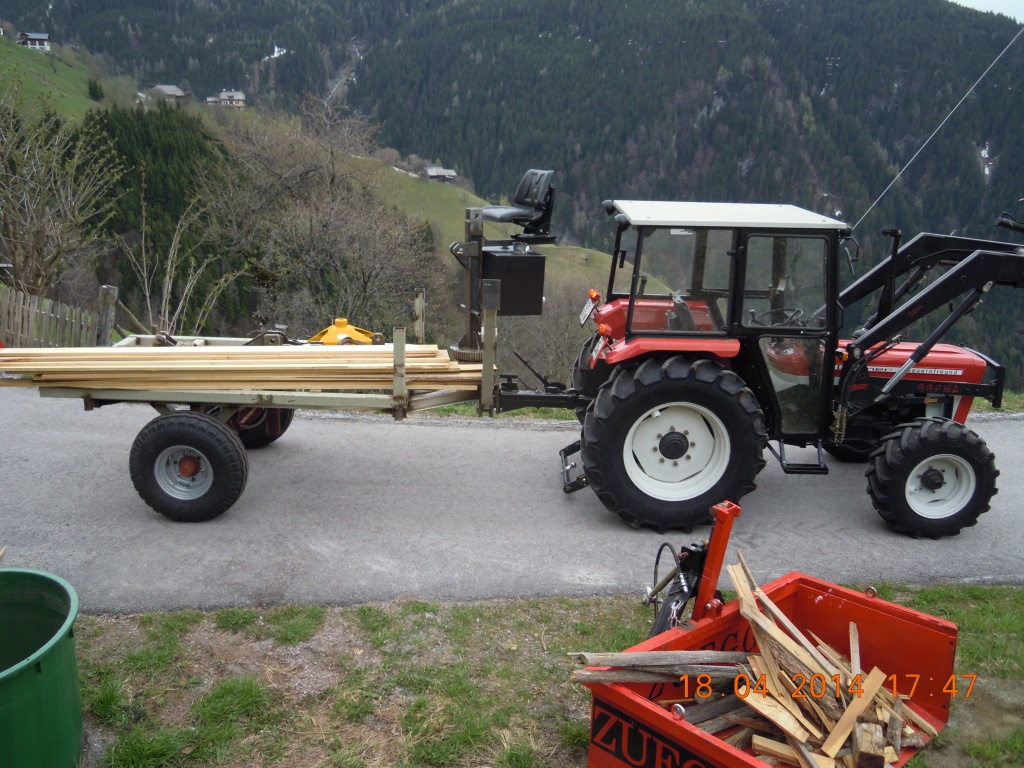

Deshalb hier die neuesten Fortschritte bei meinem Projekt.
Die Bretter auf der Brücke werden.... sobald die U-Eisen zum Einfassen da sind die Ladefläche und die Bordwände ergeben.
Dann fehlen nur mehr die Hydraulikschläuche.... DANN folgt HOFFENTLICH das erste Video vom ersten Laden
Grüße ORTA
auch bei mir hat der Osterhase einzug gehalten......
Deshalb hier die neuesten Fortschritte bei meinem Projekt.
Die Bretter auf der Brücke werden.... sobald die U-Eisen zum Einfassen da sind die Ladefläche und die Bordwände ergeben.
Dann fehlen nur mehr die Hydraulikschläuche.... DANN folgt HOFFENTLICH das erste Video vom ersten Laden
Grüße ORTA
- Dateianhänge
-
-
-
-
-
-
-
- orta81
- Beiträge: 73
- Registriert: So Okt 27, 2013 11:25
- Wohnort: Kärnten
Re: eigenbau!
von Kugelblitz » Do Apr 24, 2014 22:32
Bordwände aus Holz, ist nur was für Holzköpfe, machst ordentlich aus Blech.
Hält auch länger!
Hält auch länger!
- Kugelblitz
Re: eigenbau!
von orta81 » Do Apr 24, 2014 23:09
Kugelblitz.... Danke für die kritik war auch lange im kontrast
AAAABBBBEEEERRRR

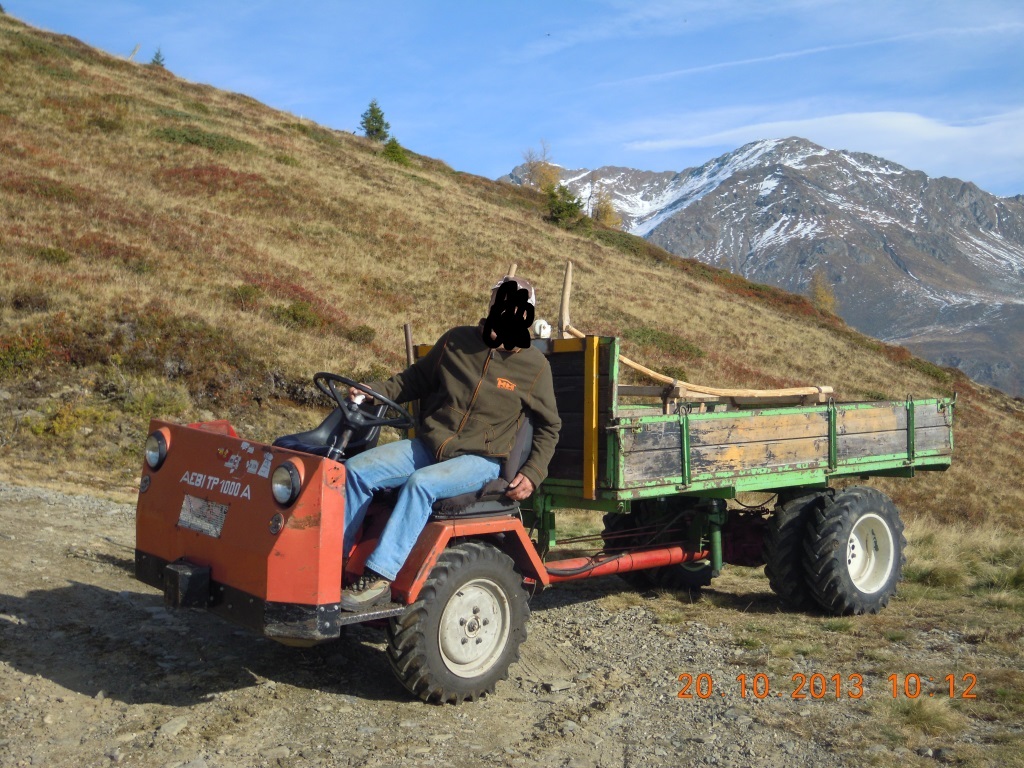

hier mittlerweile 27 jahre alte bordwände.... das foto ist zwar schon vom letzten jahr; allerdings hat mein Vater die Bordwände WIRKLICH schon im jahre 1988 gebaut, ( im juli werden es 27 jahre)
deshalbe mit nut und feder für HOLZKÖPFE
AAAABBBBEEEERRRR
hier mittlerweile 27 jahre alte bordwände.... das foto ist zwar schon vom letzten jahr; allerdings hat mein Vater die Bordwände WIRKLICH schon im jahre 1988 gebaut, ( im juli werden es 27 jahre)
deshalbe mit nut und feder für HOLZKÖPFE
- Dateianhänge
-
- orta81
- Beiträge: 73
- Registriert: So Okt 27, 2013 11:25
- Wohnort: Kärnten
Re: eigenbau!
von Kugelblitz » Fr Apr 25, 2014 8:57
Ich denke am RW, wo du mit nen Kran arbeitest....hält sowas nicht lange! Schon alleine das rumgekratze mit der Zange, wird dir
das Holz frühzeitig beschädigen.
Für ein ähnliches Projekt, hab ich nen Bodenblech (4000x2000x4mm) gekauft, hat 197€ gekostet!!! Bordwände 2x3000mm und 2x2000mm....das Bordwandprofil (400x2mm) kostet um die 20€ der Meter.
(Hagel Bordwandprofil) schau mal dort rein, ist bis jetz der günstigste den ich gefunden habe.
Solch Kranprojekt hab ich auch gerade am laufen, ich baue den nachher auf.
Ps. warum hast den Stielzylinder nicht oben aufgebaut????
das Holz frühzeitig beschädigen.
Für ein ähnliches Projekt, hab ich nen Bodenblech (4000x2000x4mm) gekauft, hat 197€ gekostet!!! Bordwände 2x3000mm und 2x2000mm....das Bordwandprofil (400x2mm) kostet um die 20€ der Meter.
(Hagel Bordwandprofil) schau mal dort rein, ist bis jetz der günstigste den ich gefunden habe.
Solch Kranprojekt hab ich auch gerade am laufen, ich baue den nachher auf.
Ps. warum hast den Stielzylinder nicht oben aufgebaut????
- Kugelblitz
Re: eigenbau!
von waelder » Fr Apr 25, 2014 16:08
Hallo Christian schöner Kran wird das
„Integration ist eine Bringschuld des Eingewanderten“
Wer sich nicht Integriert muss wieder gehen
Wer sich nicht Integriert muss wieder gehen
- waelder
- Beiträge: 3401
- Registriert: So Jan 14, 2007 15:29
- Wohnort: Südschwarzwald
Re: eigenbau!
von hirschtreiber » Fr Apr 25, 2014 16:29
@orta81
Die Krangeometrie würde ich nochmal überdenken. So wirst du nicht glücklich werden.
Die Krangeometrie würde ich nochmal überdenken. So wirst du nicht glücklich werden.
Habe die Ehre
-
hirschtreiber - Beiträge: 1521
- Registriert: So Sep 22, 2013 10:42
- Wohnort: TÖL
Re: eigenbau!
von mslr90 » Fr Apr 25, 2014 19:12
Hallo,

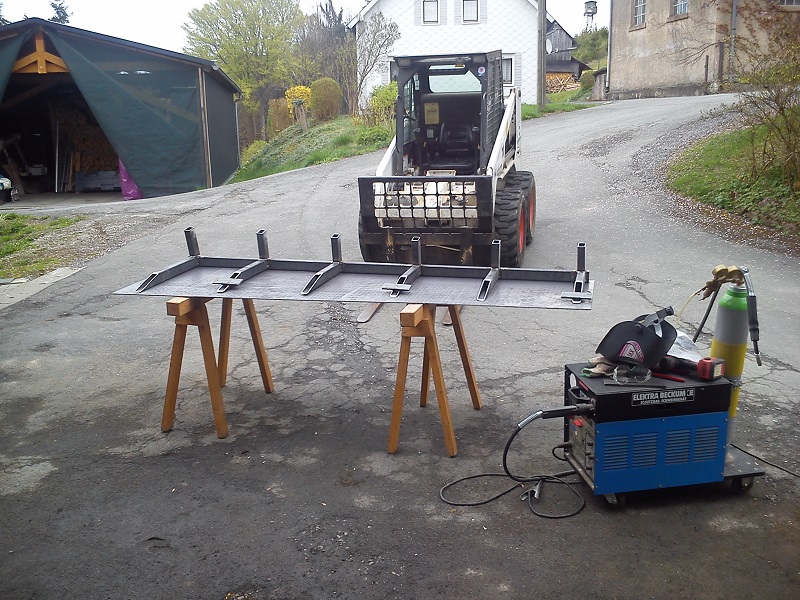

hier meine Beschäftigung vom letzten Samstag. Betrifft die Forstwirtschaft nur am Rande.
hier meine Beschäftigung vom letzten Samstag. Betrifft die Forstwirtschaft nur am Rande.
- Dateianhänge
-
- DSC_0131a.jpg (217.08 KiB) 4735-mal betrachtet
-
- DSC_0138 (2)a.jpg (264.92 KiB) 4735-mal betrachtet
-
- DSC_0140 (2)a.jpg (198.58 KiB) 4735-mal betrachtet
-
- DSC_0142 (2)a.jpg (246.52 KiB) 4735-mal betrachtet
-
- Heute montiert
- DSC01409a.jpg (164.69 KiB) 4735-mal betrachtet
- mslr90
- Beiträge: 411
- Registriert: Do Feb 11, 2010 13:56
- Wohnort: Oberfranken
Re: eigenbau!
von orta81 » So Apr 27, 2014 21:06
Hallo
danke für die Denkanstöße.
Allerdings habe ich mich falsch ausgedrückt.
Denn wie schon erwähnt wird der Kran abnehmbar sein. Dann sind die Bordwände kein problem mehr.
Wenn holz geladen wird, kommt statt der Brücke ein niedrigerer Aufbau mit Rungen hinauf. Dieser ist dann auch wesentlich länger.
Hierfür wäre eine Tandemachse natürlich sehr vorteilhaft, aber, da in unserer Gegend das befahren von nicht befestigten Forststraßen ohne hin nicht möglich ist, kann ich das sehr gut verkraften. natürlich wäre da noch die Gewichtsverteilung auf 4 Räder statt nur auf 2.... aber die Räder wurden so dimensioniert, dass sie bei voller Beladung auch standhalten.
ja die Krangeometrie ist auch für mich ein kritischer Punkt gewesen.
Lange habe ich überlegt, ob ich den "Knickzylinder" auch hinter den Arm einbauen soll. Dadurch ist dieser viel mehr geschützt.
So war es für mich einfacher. Ein Nachbar von mir hat auch diese zylinderstellung auf einem Anbaukran. und ich muss sagen es hat mich bis jetzt noch nicht gestört. Darüberhinaus kommt ein Schutzblech mit Führungsring auf den Zylinder, um diesen gegen pendelnde Bäume zu schützen.
Danke für die Kritik. Ich kann diese verstehen, manchmal wähle ich leider den Weg des geringsten Widerstandes.
Grüße Orta
danke für die Denkanstöße.
Allerdings habe ich mich falsch ausgedrückt.
Denn wie schon erwähnt wird der Kran abnehmbar sein. Dann sind die Bordwände kein problem mehr.
Wenn holz geladen wird, kommt statt der Brücke ein niedrigerer Aufbau mit Rungen hinauf. Dieser ist dann auch wesentlich länger.
Hierfür wäre eine Tandemachse natürlich sehr vorteilhaft, aber, da in unserer Gegend das befahren von nicht befestigten Forststraßen ohne hin nicht möglich ist, kann ich das sehr gut verkraften. natürlich wäre da noch die Gewichtsverteilung auf 4 Räder statt nur auf 2.... aber die Räder wurden so dimensioniert, dass sie bei voller Beladung auch standhalten.
ja die Krangeometrie ist auch für mich ein kritischer Punkt gewesen.
Lange habe ich überlegt, ob ich den "Knickzylinder" auch hinter den Arm einbauen soll. Dadurch ist dieser viel mehr geschützt.
So war es für mich einfacher. Ein Nachbar von mir hat auch diese zylinderstellung auf einem Anbaukran. und ich muss sagen es hat mich bis jetzt noch nicht gestört. Darüberhinaus kommt ein Schutzblech mit Führungsring auf den Zylinder, um diesen gegen pendelnde Bäume zu schützen.
Danke für die Kritik. Ich kann diese verstehen, manchmal wähle ich leider den Weg des geringsten Widerstandes.
Grüße Orta
- orta81
- Beiträge: 73
- Registriert: So Okt 27, 2013 11:25
- Wohnort: Kärnten
Re: eigenbau!
von Kugelblitz » So Apr 27, 2014 21:52
Mach wie du denkst, einen pendelden Stamm wirst schon bald zu schätzen wissen
