Hab nen Sägemotor von nen BGU RCA 370 drin. Was der jetz aber an Leistung hat, kann ich nicht sagen...müsste ich mal drauf schauen.
Ist ein Casapa Motor. Stämme hab ich im Durchschnitt zwischen 20 und 30 cm Durchmesser/3Meter lang.
Bei 4 Meter die Stunde, musste dich aber wirklich ran halten aber es geht. Durchschnittlich mach ich 2-2,5 mit Raucherpause

Servus
Sägemotor benötigt 100l und 250bar.
Betreibe ihn nur mit 200bar und das ist ausreichend. Die Sägemotoren gibt es in mehr Ausführungen wellendurchmesser 20mm und 25mm und mit Freilaufventil. Diese halten auch. Beim letzten spalten wurden nach 7 Std. 30 Rollen gebündelt a einen ster.
Gruß

Wird der per Zapfwelle angetrieben? Oder eigener (elektro/verbrennungs)Motor drauf?

Hallo Leute,

heute hab ich mal Zeit, dass ich auch ein paar Fotos präsentiere...Leider wurde mir vor kurzem das Handy gestohlen. Darum habe ich von der Bauphase kaum Fotos.
Da es nicht direkt die Forstwirtschaft betrifft, hoffe ich dass ihr mich nicht lyncht

Wir haben vor kurzem eine Garage mit kleiner Werkstatt gebaut. Da ich nicht so viel Geld für die zwei Werkstatt Tore ausgeben wollte, habe ich sie selber gebaut.

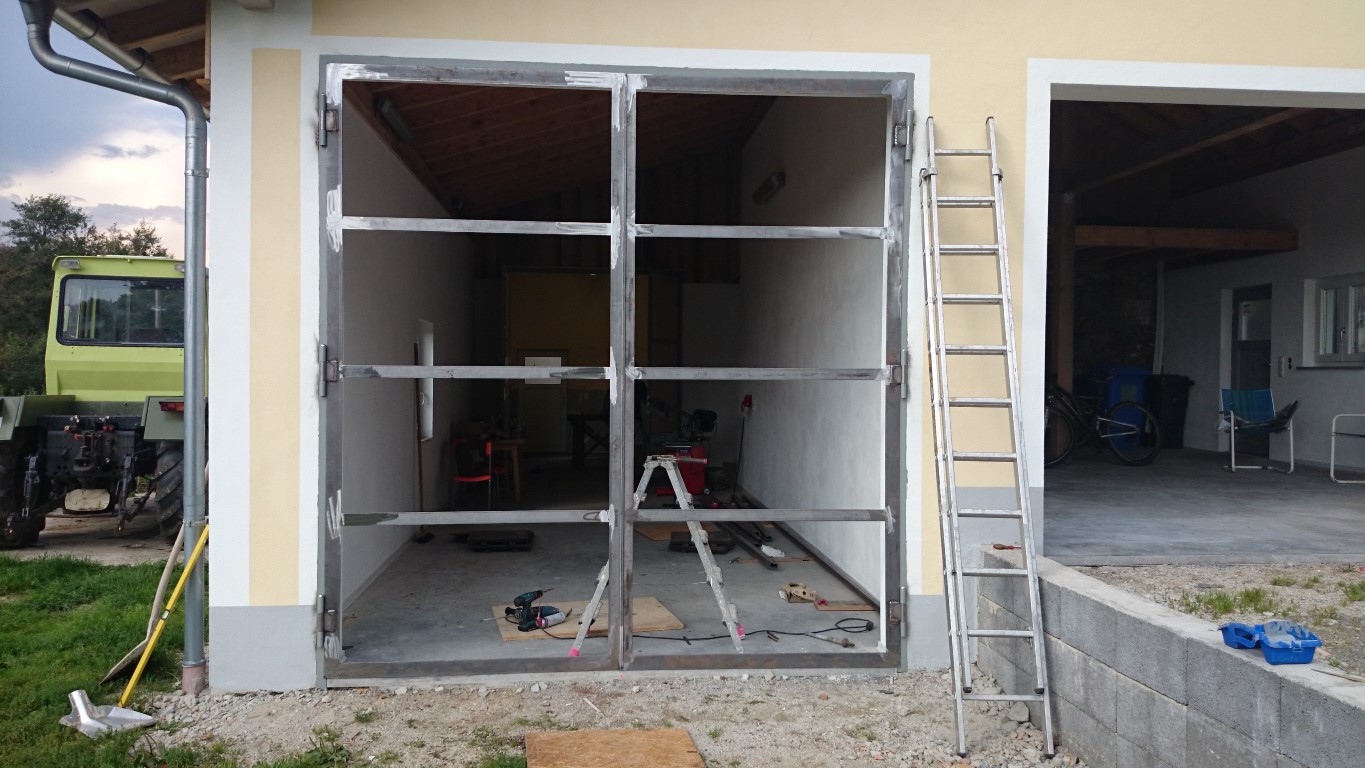

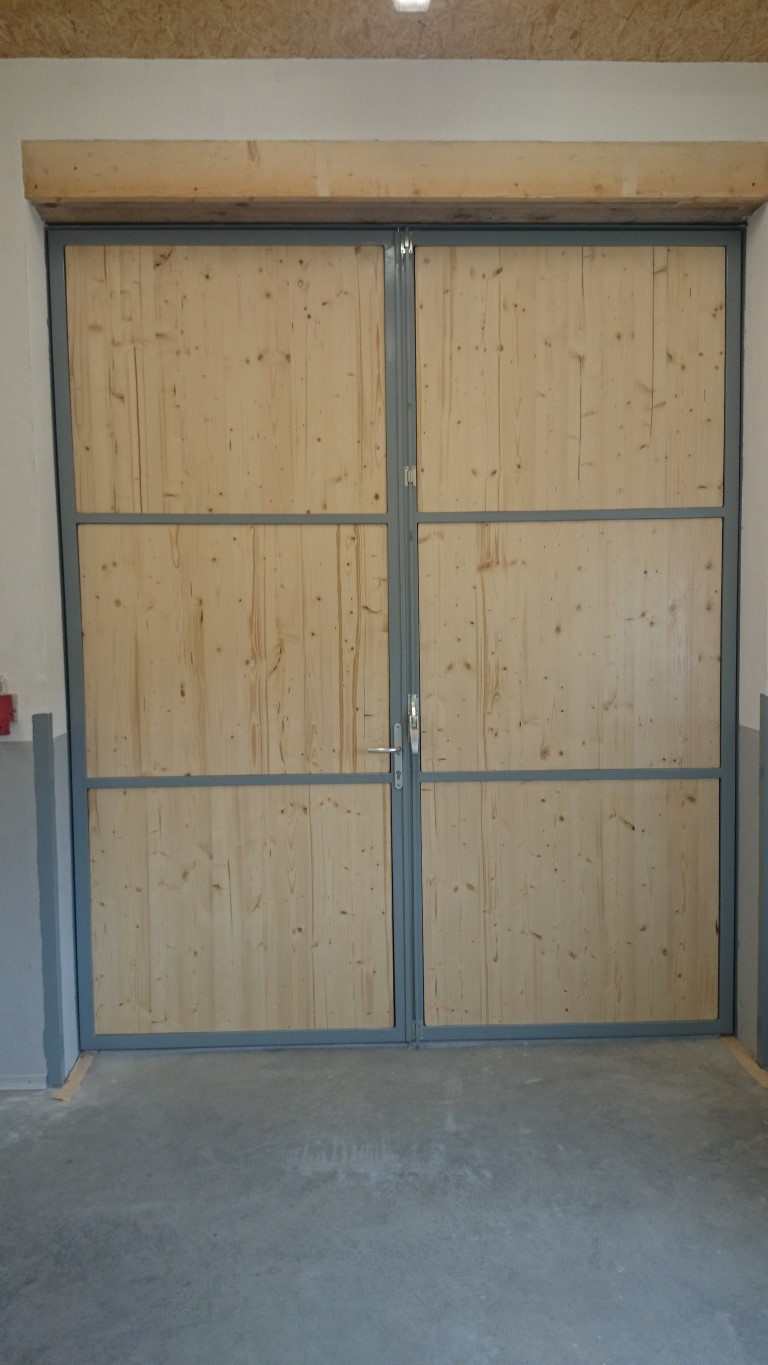

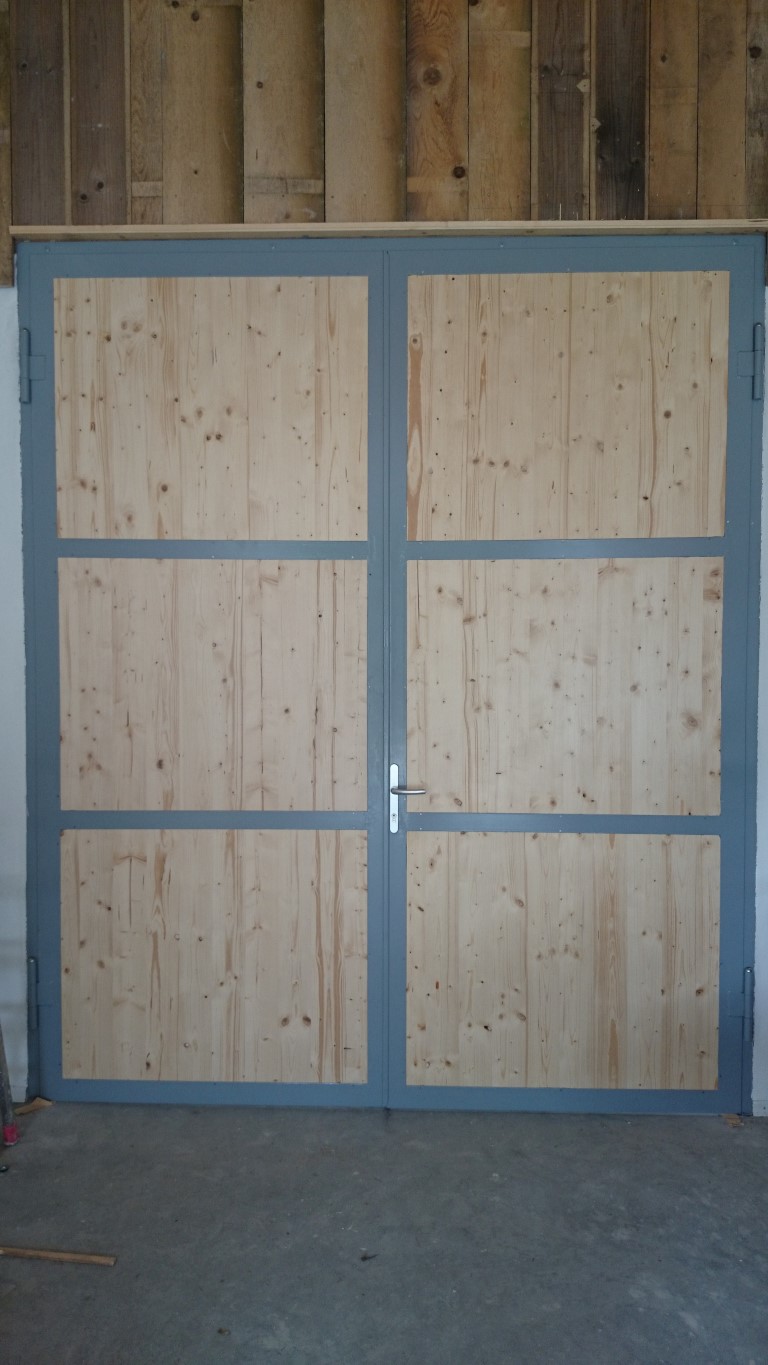

Das kleine Innentor ist ca. 2,5 x 3,5 Meter:
Das Tor besteht aus Anschlagrohren und ist mit Dreischichtplatten bestückt.

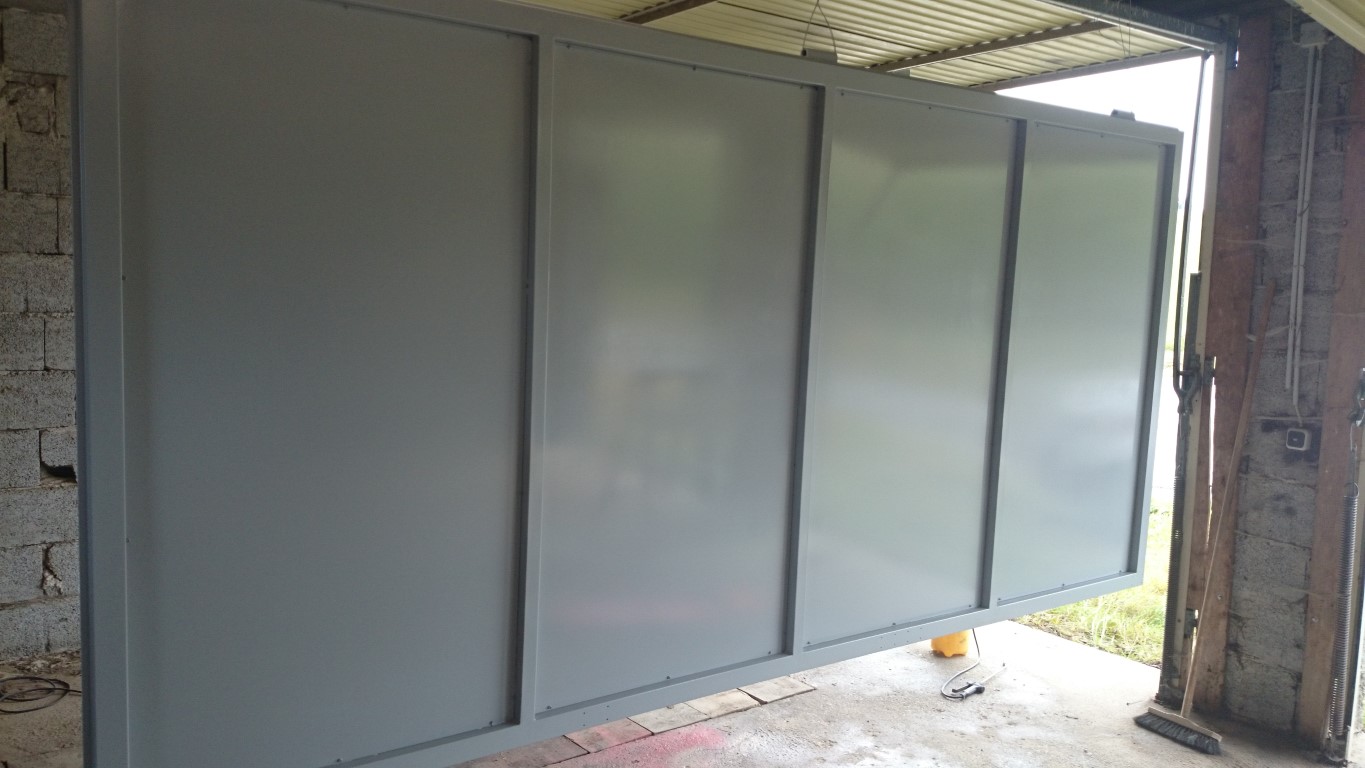

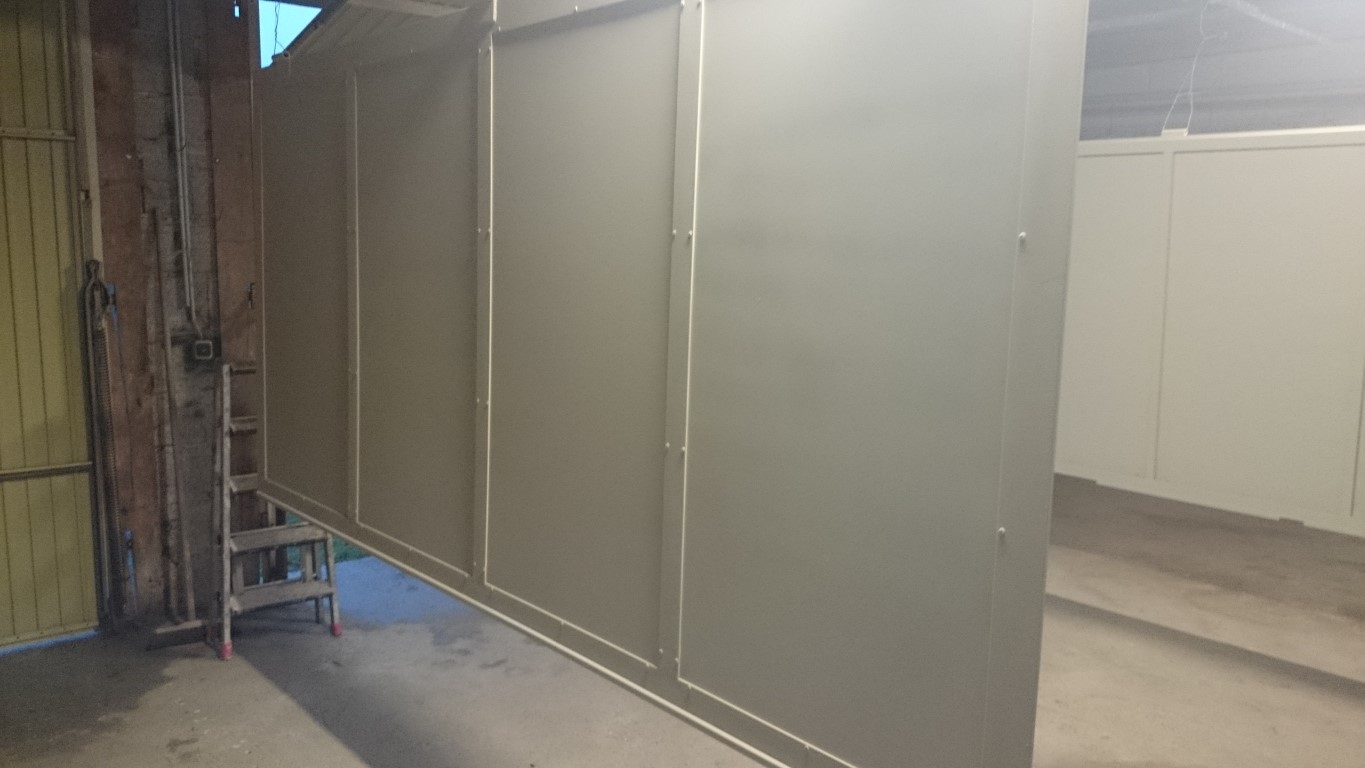

Das Außentor ist ca. 3,5 x 4 Meter:

Die Fläche ist aus Alu Bleche und wurde mit Sepzialkleber und Nieten befestigt.


Freu mich schon auf eure Meinungen


Grüße aus dem bayrischen Wald

Servus Wide,
Tore kosten ein Schweinegeld, da kann man viel sparen. Wenn sauber gearbeitet wird wie bei Dir, sieht man auch kaum daß es nicht von der Stange ist.
Das Innentor sieht man ja eingebaut, aber was ist ein Außentor? Ich kann das auf die schnelle nicht einordnen.

Hallo,

sieht gut aus, und macht den Eindruck einer gelungenen Arbeit. Habe selber
vor etwa 60 Jahren Stahltüren mit Vorreiber für Zuckerfabriken o.ä. für
Geld gebaut.

Vor dem Anschweißen der Türbänder, habe ich die Tür etwa 5mm schief in den Rahmen
gelegt. Nach dem Aufrichten stand dann die Tür durch das Gewicht gerade im Rahmen.
Wünsche Dir viel Erfolg mit der neuen Garage.

Mit freundlichem Gruß

Altmeister

lodar hat geschrieben:Servus Wide,
Tore kosten ein Schweinegeld, da kann man viel sparen. Wenn sauber gearbeitet wird wie bei Dir, sieht man auch kaum daß es nicht von der Stange ist.
Das Innentor sieht man ja eingebaut, aber was ist ein Außentor? Ich kann das auf die schnelle nicht einordnen.

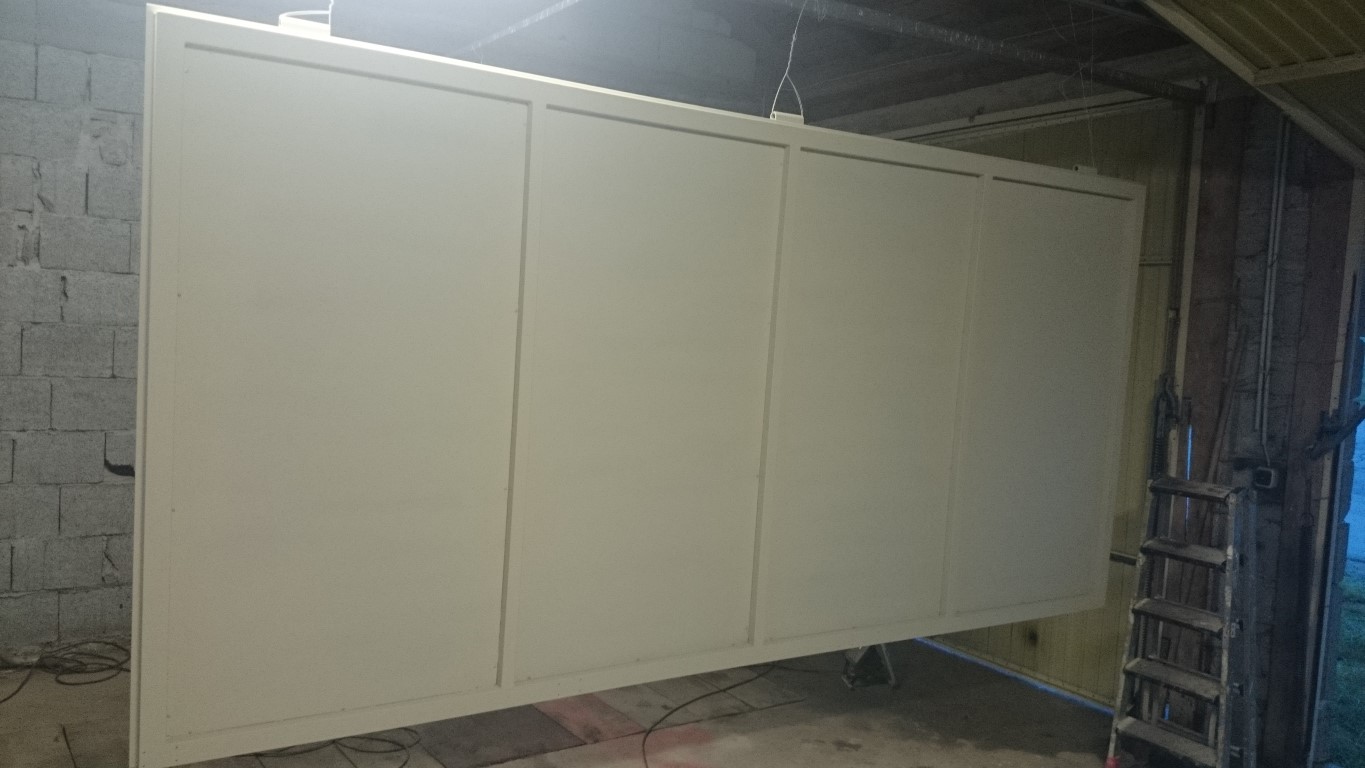

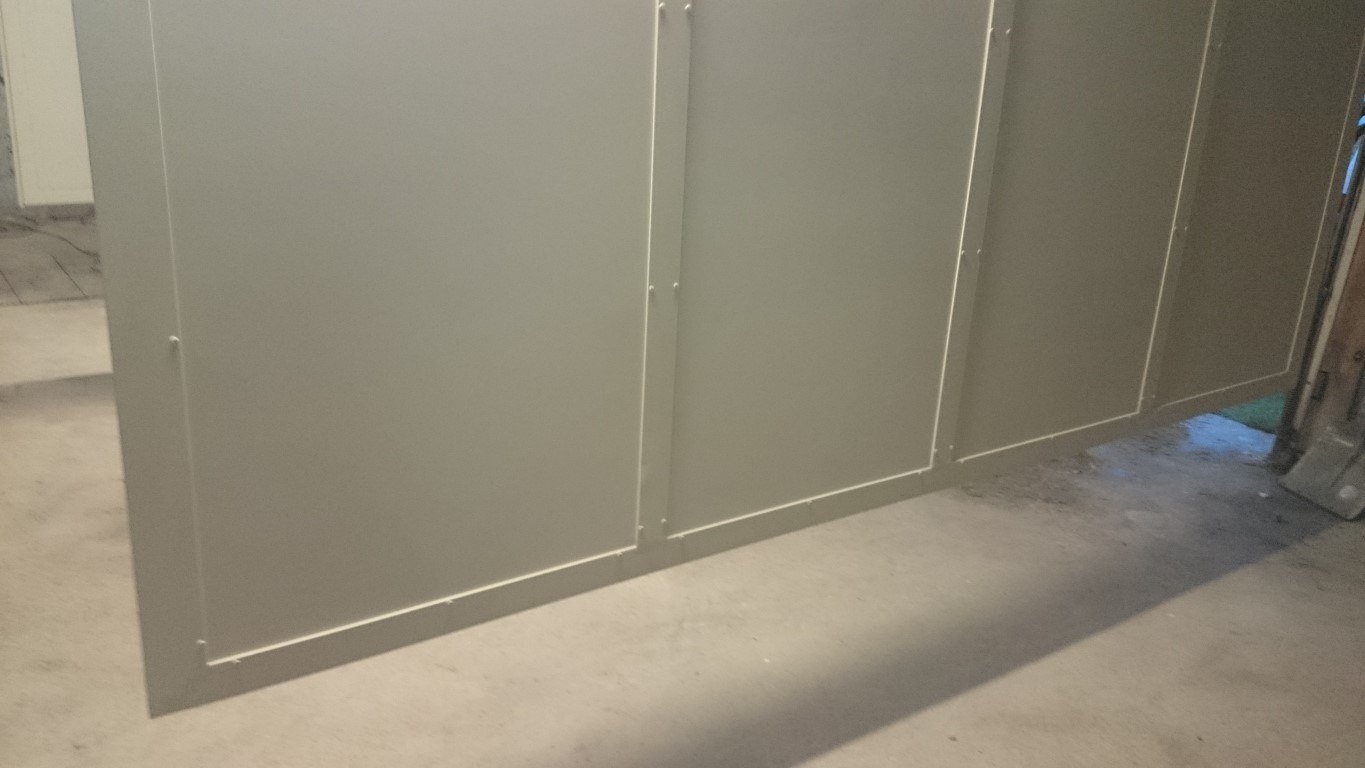

Vom Außentor habe ich bis jetzt kein fertiges Foto. Nur vom Rahmen und die Fotos beim Lackieren.

Ich habe den ganzen Bau fotografiert und dann ist mir mein Handy gestohlen worden

Altmeister hat geschrieben:Hallo,

sieht gut aus, und macht den Eindruck einer gelungenen Arbeit. Habe selber
vor etwa 60 Jahren Stahltüren mit Vorreiber für Zuckerfabriken o.ä. für
Geld gebaut.

Vor dem Anschweißen der Türbänder, habe ich die Tür etwa 5mm schief in den Rahmen
gelegt. Nach dem Aufrichten stand dann die Tür durch das Gewicht gerade im Rahmen.
Wünsche Dir viel Erfolg mit der neuen Garage.

Mit freundlichem Gruß

Altmeister

Danke.
Jetzt brauch ich nur noch eine Heizung rein. Dann geht's endlich wieder ans werkeln

Schaut gut aus!
Hab auch noch 4 Aufträge, für Gartentore.
So wie du es gemacht hast, hab ich bei mir in der Werkstatt.
Ich hab das Holz im Eisenrahmen etwas zu knapp gemacht, wenns kalt wird schließt die Pasquille nicht mehr

Ich hatte anfangs das Problem, dass eins der Profile von Anfang an verbogen war und es mir nicht aufgefallen ist.
Dadurch hat das innere Tor eine kleine Wölbung und hat nicht ganz geschlossen.
Ich habe dann versucht es durch zerschneiden wieder hin zu bekommen, aber das war auch nicht das gelbe vom Ei...
Also habe ich es abgetrennt und neu gemacht.

Jetzt schließt es perfekt.

Sieht gut aus die Arbeit, würde mir überlegen noch ein Diagonalband-/strebe reinzubauen.

Das war Anfangs auch geplant, aber die Rahmen sind so stabil. Da hab ich sie weg gelassen... Und das Holz, bzw Alu sind ganze Platten. Das verleiht nochmal mehr Stabilität.

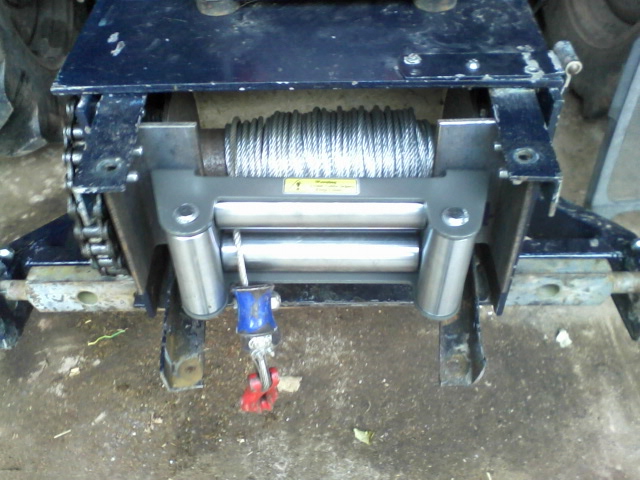

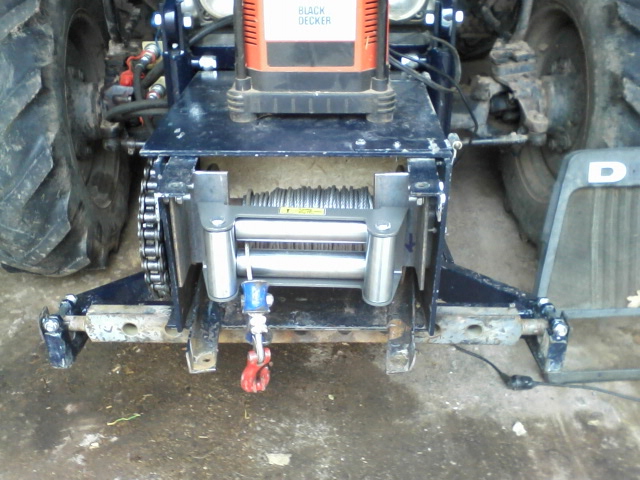

Meine Winde hat jetzt endlich ein Seilfenster bekommen. Das ist zwar zugekauft aber zumindest selbst drankonstruiert.

So jetzt habe ich gleich wieder was für euch...

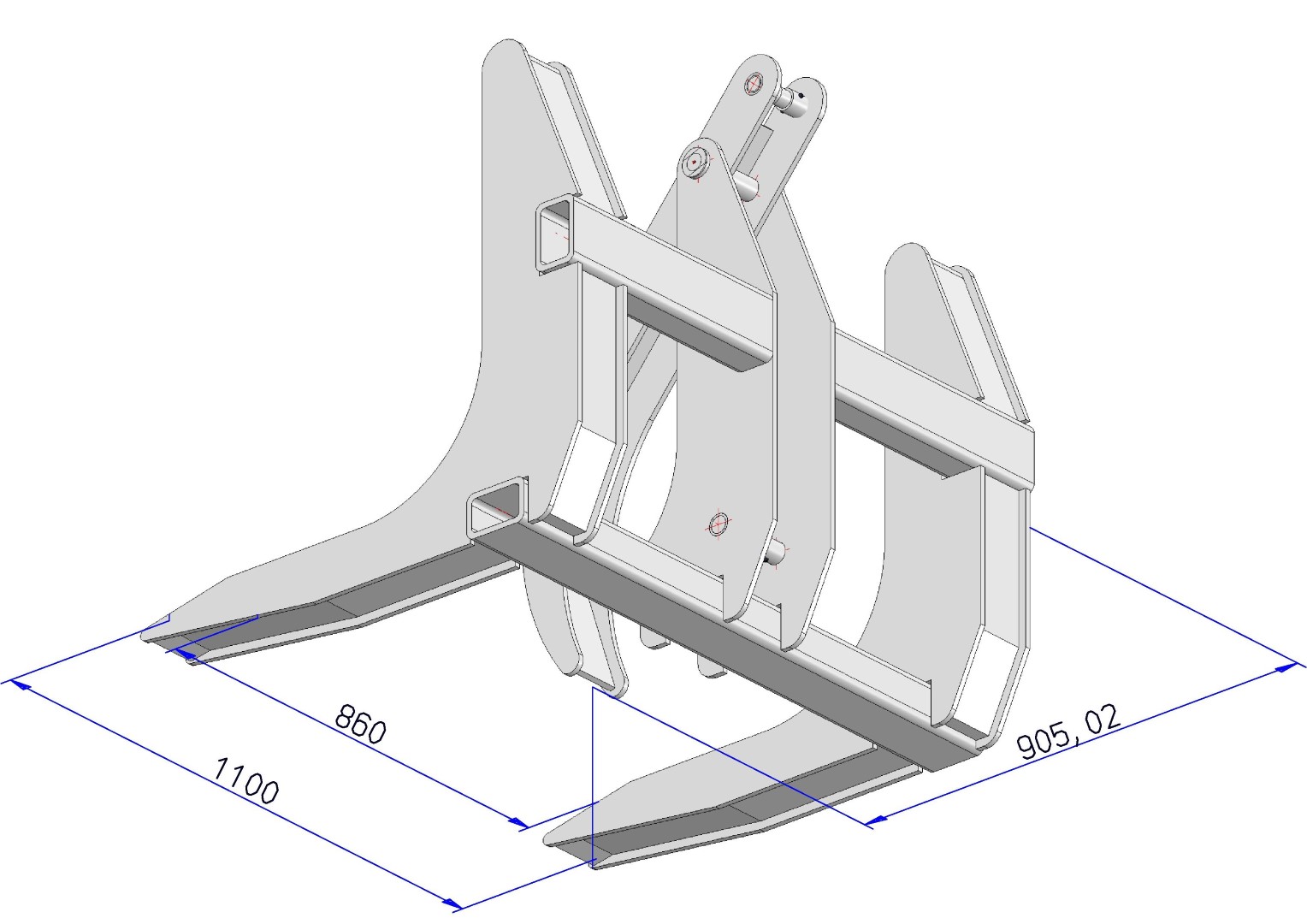

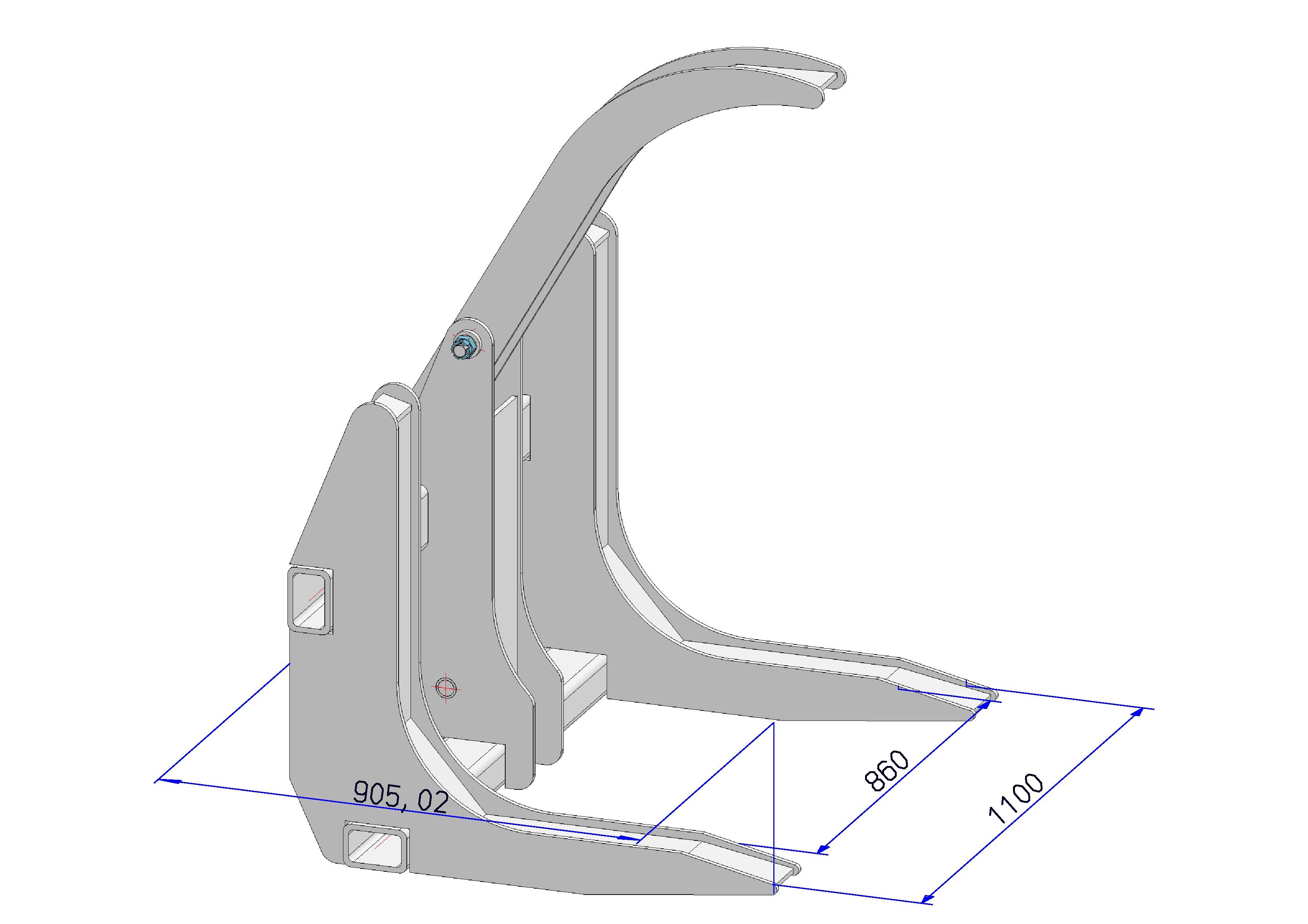

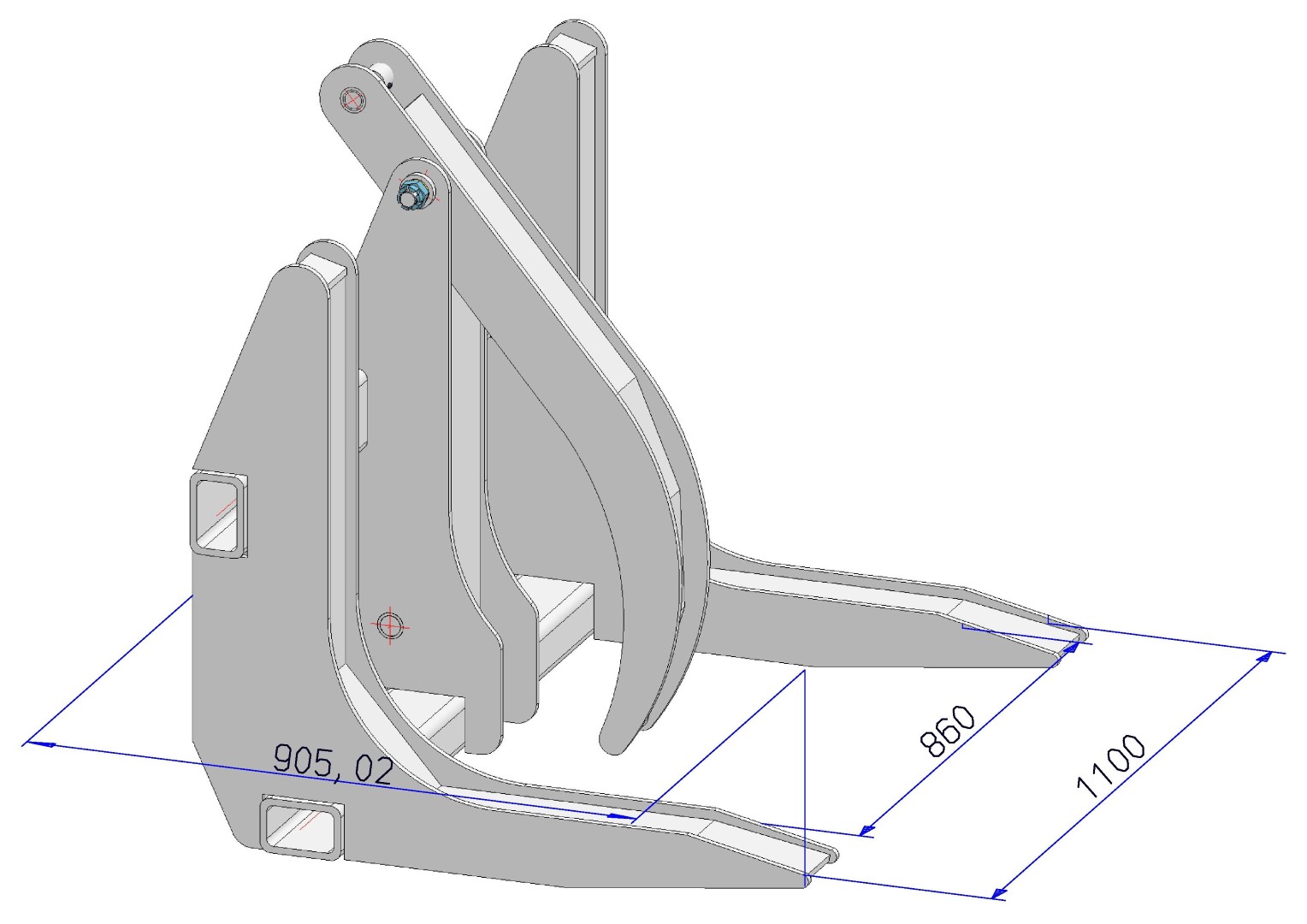

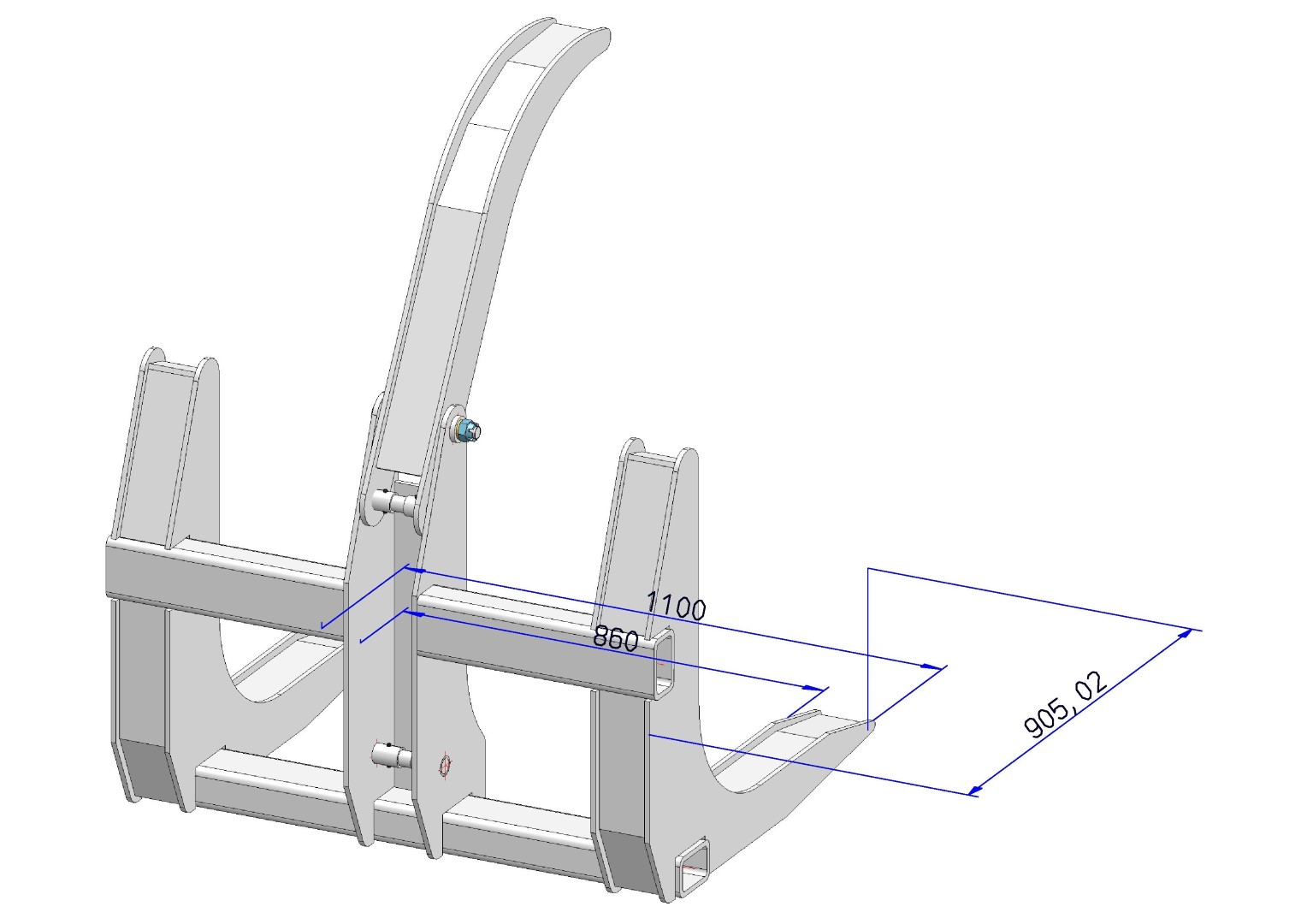

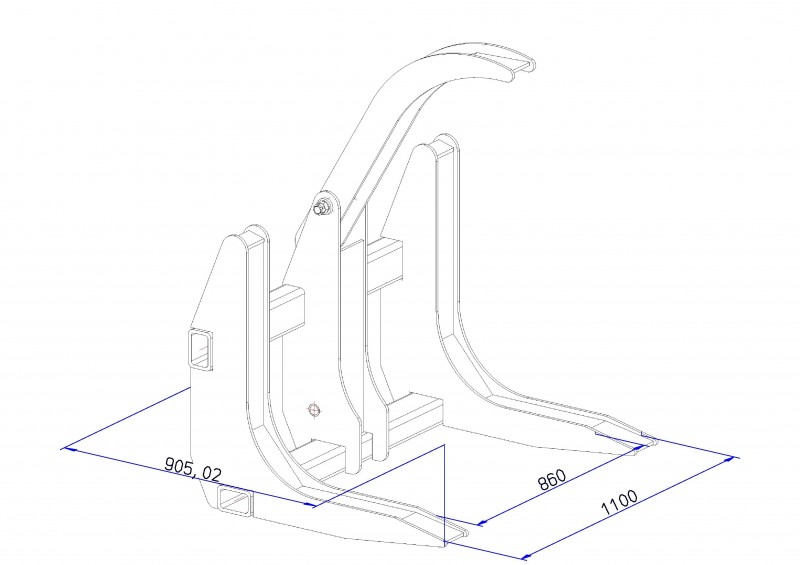

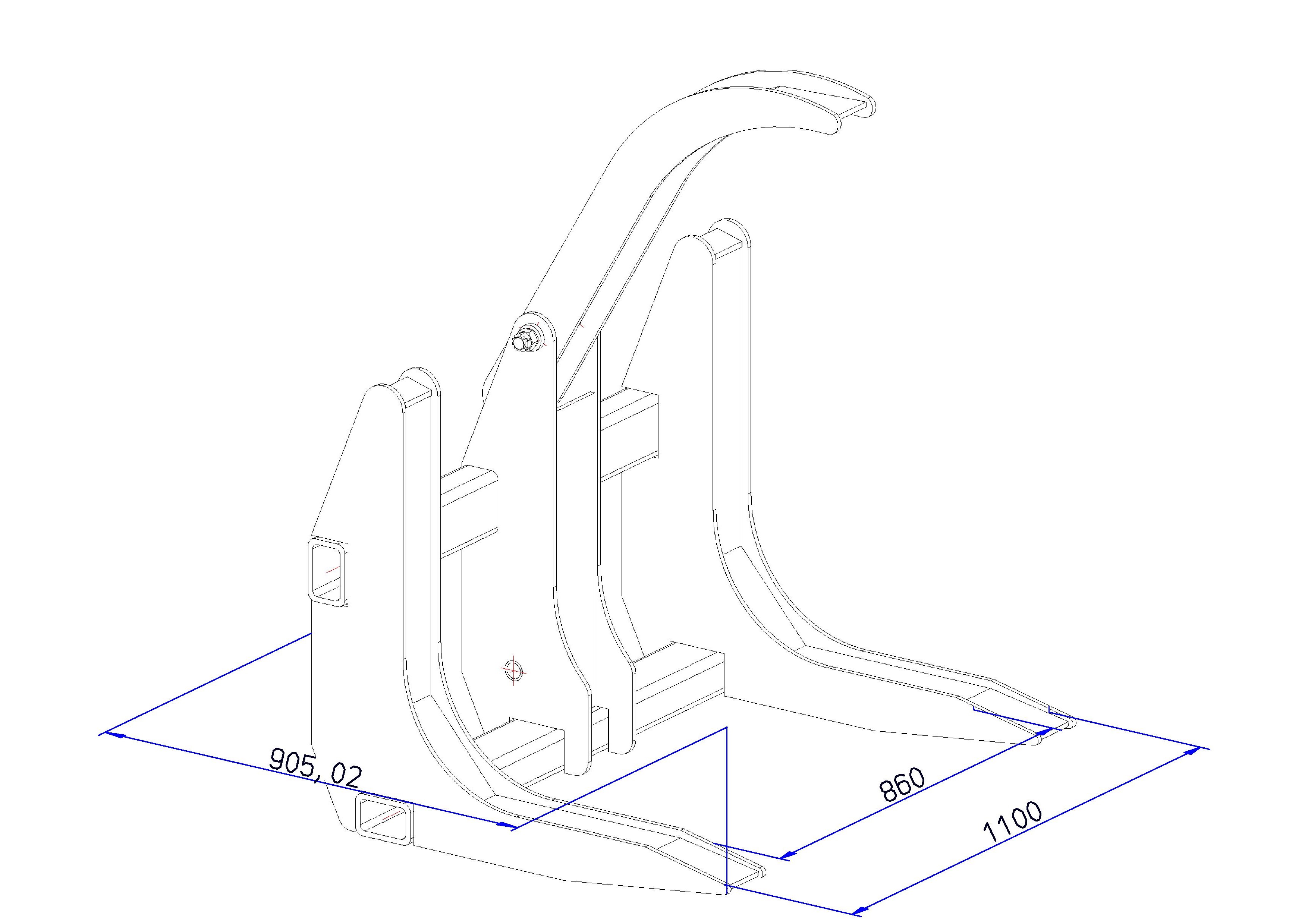

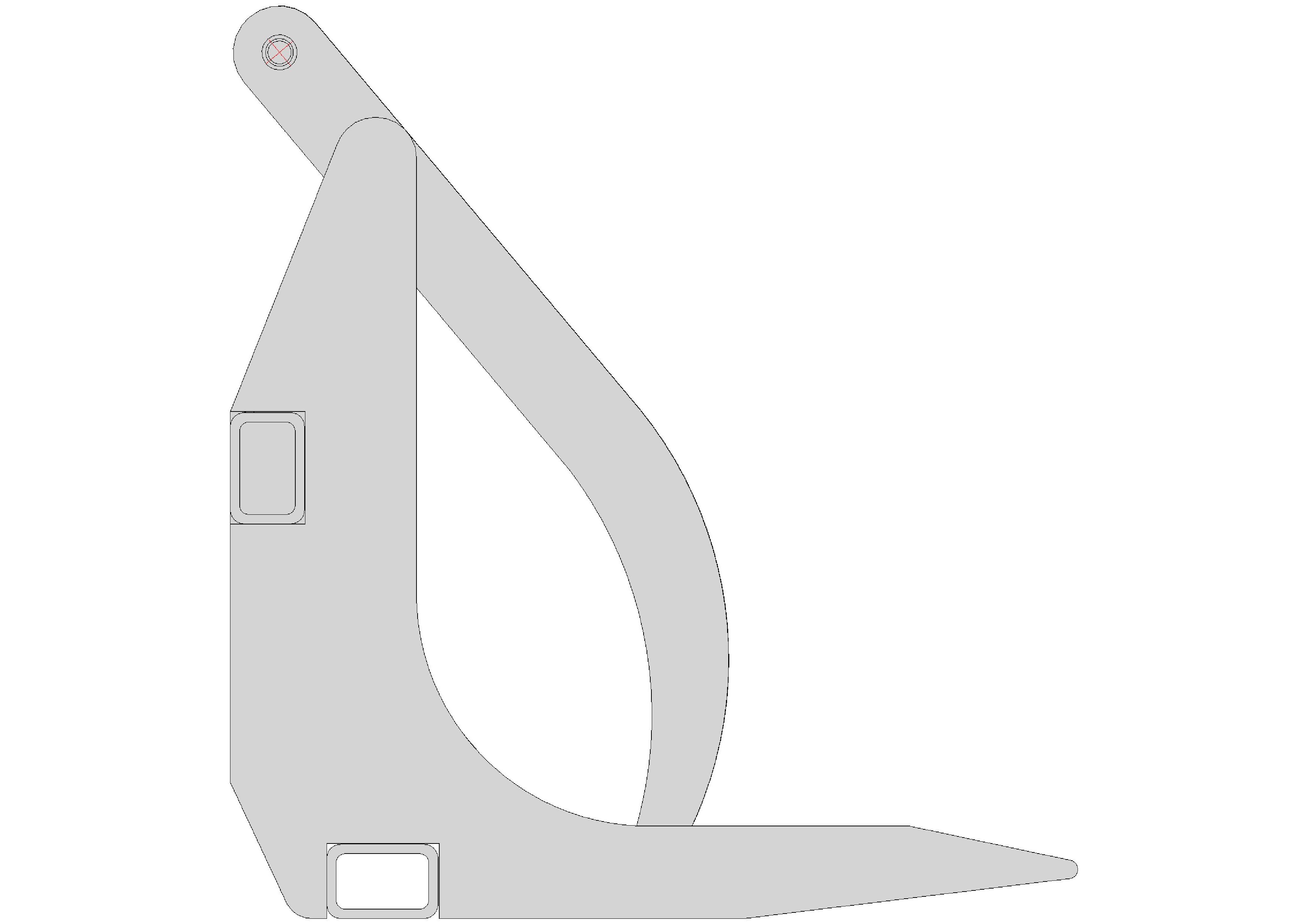

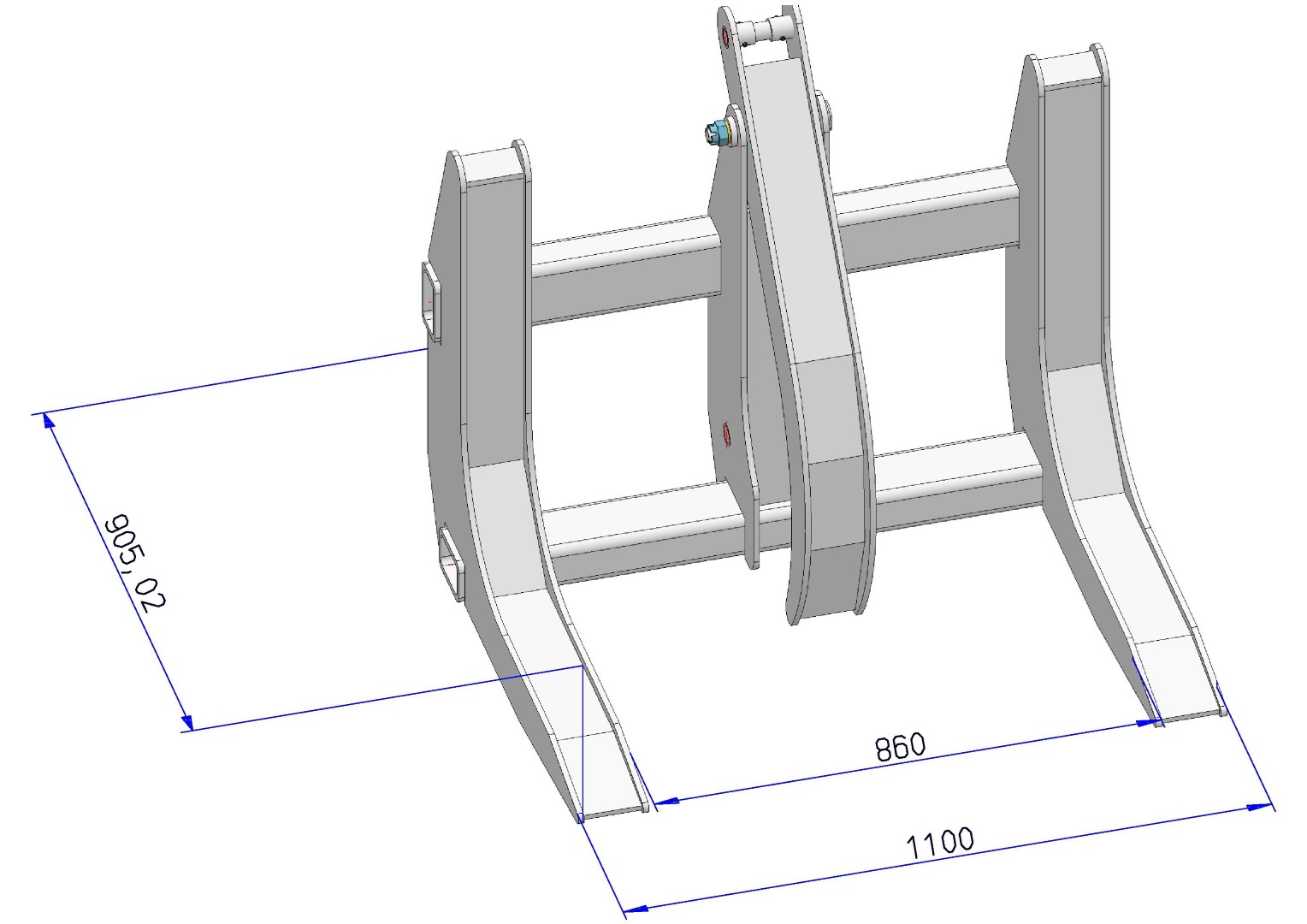

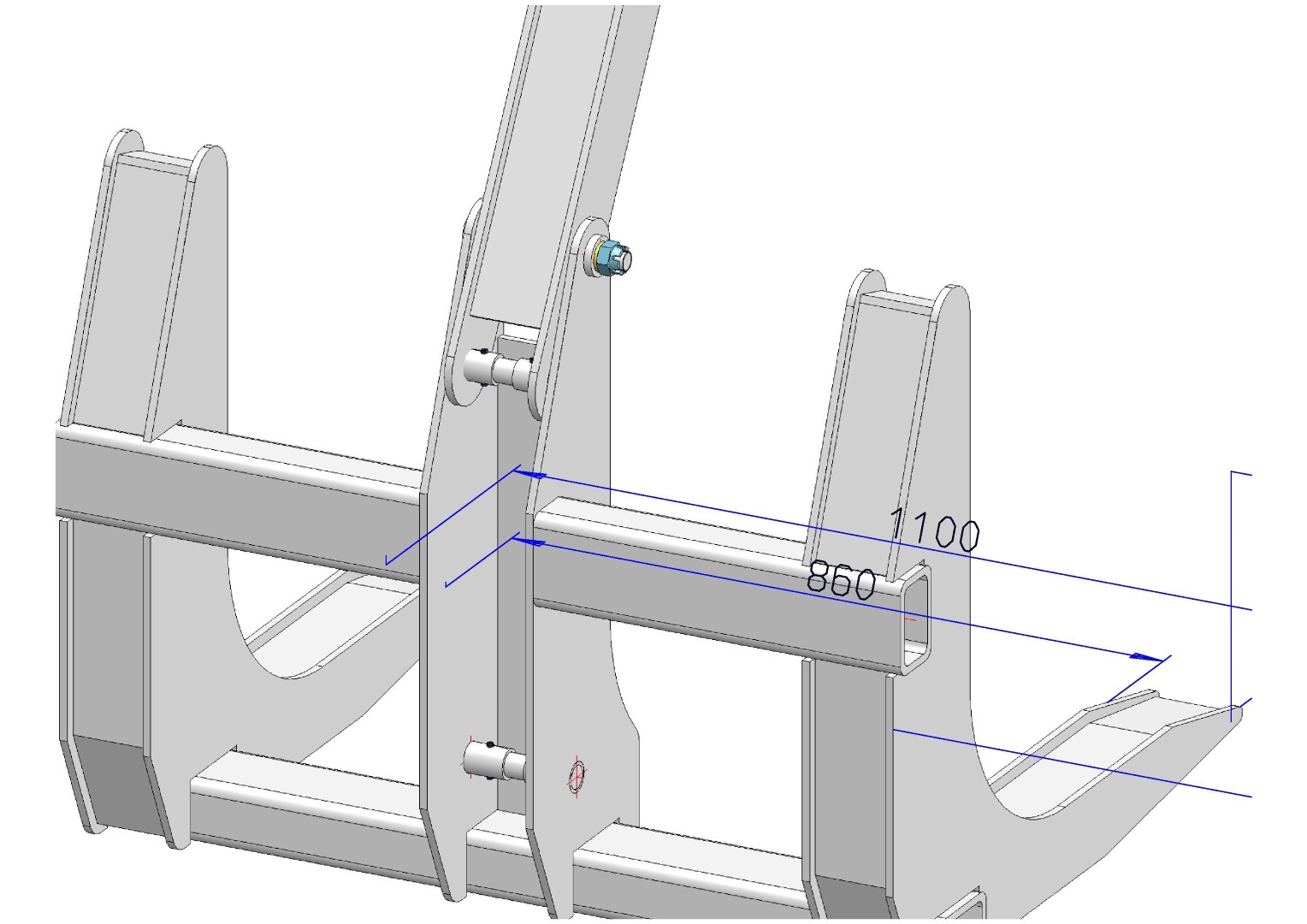

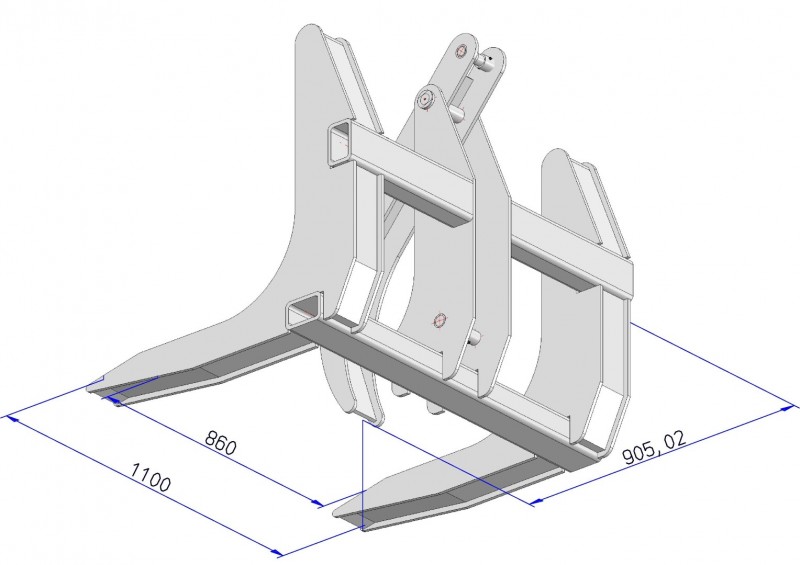

Manche werden es schon gelesen haben, dass ich eine Poltergabel plane.

Mittlerweile bin habe ich die Entwürfe fertig und wollte mal sehen, ob ihr was ändern oder verbessern würdet.





Was sagen die Profis hier?

ENDE

Schaut ganz gut aus.

Die Stärken der 4kt Rohre sind schon gut gemeint, das seh ich auch so.
Dafür würde ich die Materialdicke des Niederhalters, besonders oben, wo der Drehpunkt ist etwas erhöhen.

Da sehe ich den momentanen Schwachpunkt.
Welcher Zylinder kommt da rein ?
50mm Durchmesser der Kolbenfläche?
