Hallo.

Ok, muss ich mal nochmal probieren....

Zur Not Trennjäger raus und Kopf ab

Grüße

GüldnerG50 hat geschrieben:Hallo. Kannst von dem Bieger mal ein Bild einstellen? Wäre echt Top.... Grüße Flo

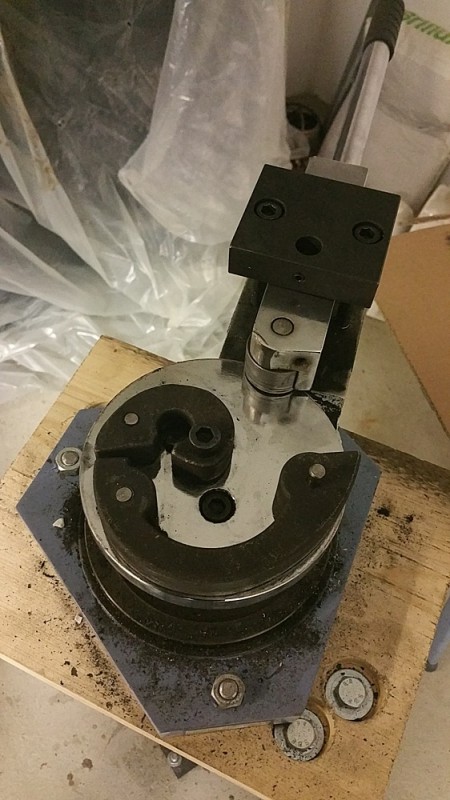

So mein Freund, hier die versprochenen Bilder

Hallo.

Das sieht ja erschreckend effektiv aus... Was bekommst du damit gebogen?

Grüße

GüldnerG50 hat geschrieben:Hallo.

Das sieht ja erschreckend effektiv aus... Was bekommst du damit gebogen?

Grüße

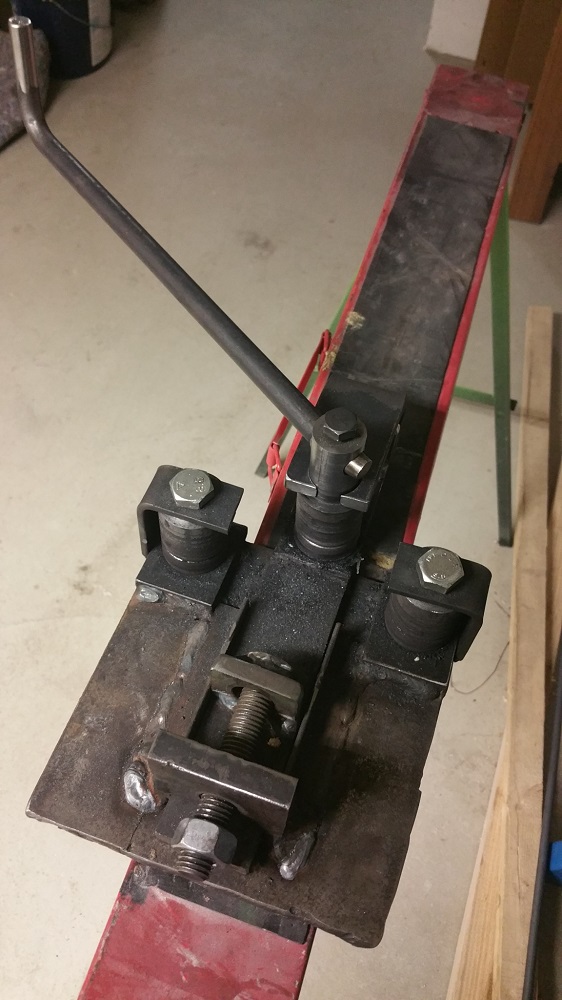

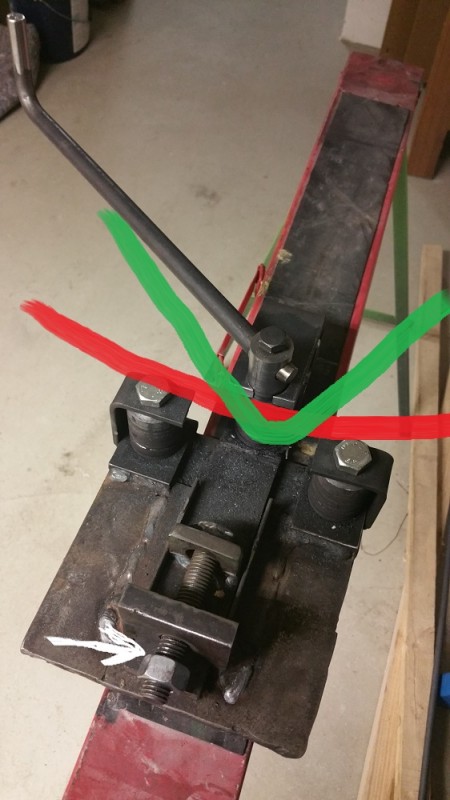

Der Eigenbau ??

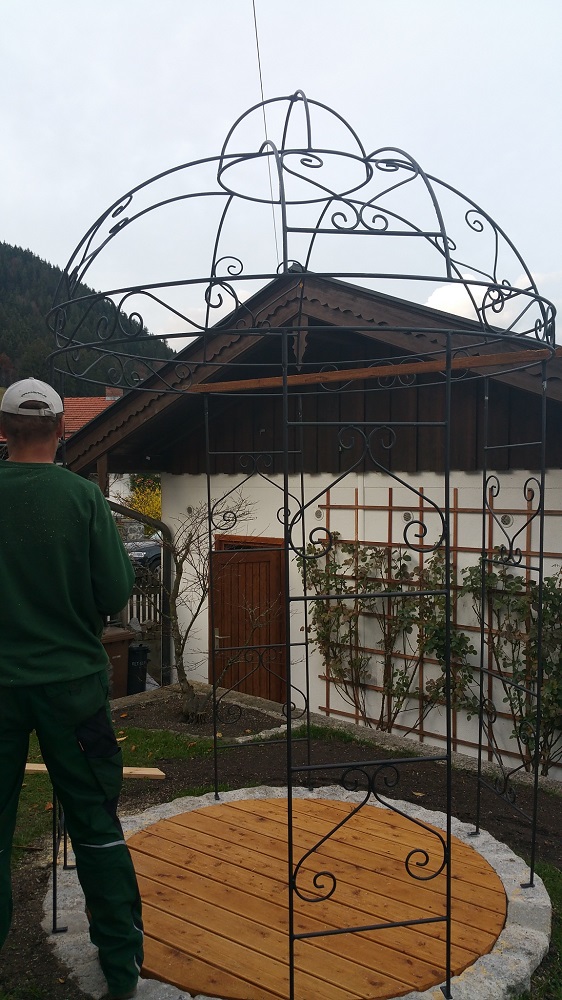

Alles was rund werden soll. z.b. Die Reifen , das Dach, oben der kleine Kreis und die beiden Halbbögen auf dem Bild
Die Reifen waren 6 m , der kleine 2 m und die Halbkreise auch 2 m lang, Rundstahl in 12mm Stärke, welchen ich danach halbiert habe

Hallo.

Ich meinte eher den 12er Rund

Ich frag nur deshalb so blöd, weil ich mir sowas basteln will um ein vernünftiges Bündelgerät zu bauen...

Ich hab noch ein Stück 300/120er I-Träger liegen, das wäre eine nette Grundplatte und als "Walzwellen" hab ich noch genug 35er und ein Stück 45er Rund liegen, Dachte an links und rechts ein Bocklager und als "Zustellmodul" nen Wagenheber reinspannen.... Naja, kommt Zeit kommt Rat, das schieb ich schon ewig vor mir her. Ich muss endlich mal zusehen, dass ich das mit dem Wellenabstand und dem resultierenden Durchmesser berechnet bekomme, da die Bocklager recht dick sind...

Vielen Dank schon mal....

Grüße

GüldnerG50 hat geschrieben: Ich muss endlich mal zusehen, dass ich das mit dem Wellenabstand und dem resultierenden Durchmesser berechnet bekomme, da die Bocklager recht dick sind...
Vielen Dank schon mal....
Grüße

Da brauchst net viel rechnen. Den Umfang von Endprodukt nehmen, Dein Material auf diese Länge schneiden und dann geht's ans Kurbeln. Immer was nachstellen, bis das Ganze dann eben einen Kreis ergibt, geht ja automatisch.

z.B.

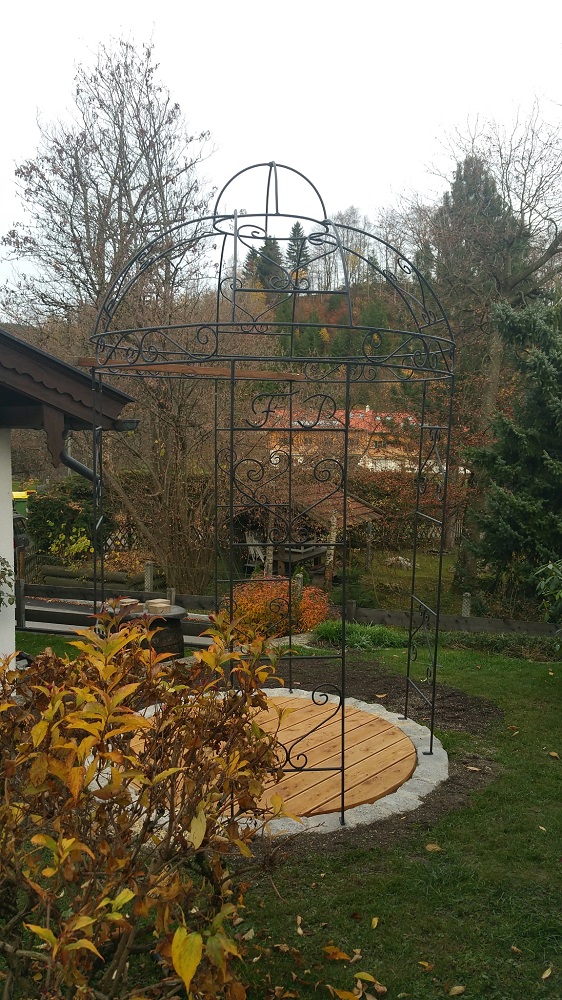

Der Pavillon sollte 190cm Durchmesser haben. 190 x 3,14 = 596,6 Also einfach die Stange mit 6 m genommen und durchgedreht bis das Ganze ein Kreis war. Das würde vielleicht noch in einem Arbeitsgang gehen, aber z.B. einem kleinerem Kreis würdest Du, wenn Du zu weit zustellst, gleich einen Knick ins Material bekommen und mit Handkraft geht dann mit drehen gar nix mehr.

Hoffe das ist einigermaßen verständlich


Das Teil würde ich mir liebend gerne kaufen. Hab meine Fühler schon ausgestreckt, unser Omnibusfahrer hat einen Bruder welcher in Frankreich lebt. Der soll schon mal schauen obs so was günstig gebraucht gibt.

[youtube]nEYuvKohrx0[/youtube]

Hallo.

Ja, das ist klar, aber ich muss mal tüfteln ob ich wegen den Lagergehäusen weit genug mit der oberen an die unteren Wellen komme, um den gewünschten Radius zu erreichen. Bei dir ist alles Gleitlagerung, aber mit ner 45er Welle und dann ne 50er U-Schiene da durch jagen geht der Kraftbedarf wohl stark nach oben, deshalb Bocklager, die sind billig und rel. stabil.... Mal schauen wann ich das auf die Reihe bekomme....

Grüße

GüldnerG50 hat geschrieben:Hallo.

Ja, das ist klar, aber ich muss mal tüfteln ob ich wegen den Lagergehäusen weit genug mit der oberen an die unteren Wellen komme, um den gewünschten Radius zu erreichen. Bei dir ist alles Gleitlagerung, aber mit ner 45er Welle und dann ne 50er U-Schiene da durch jagen geht der Kraftbedarf wohl stark nach oben, deshalb Bocklager, die sind billig und rel. stabil.... Mal schauen wann ich das auf die Reihe bekomme....

Grüße

Ein Schlosser oder Schmied hat doch so einen Ringbieger mit Motorantrieb. Da sind doch die 2 U-Schienen schnell durchgejagt und sollte nicht die Welt kosten. Wegen 1 Bündelgerät würde ich mir das nicht extra bauen, außer Du gehst in Serie

Hallo.

Na erst mal so jemand finden der sowas hat, betteln gehen hasse ich wie die Pest, was man hat, hat man und was nicht ist, kann noch werden...

Grüße

Flo

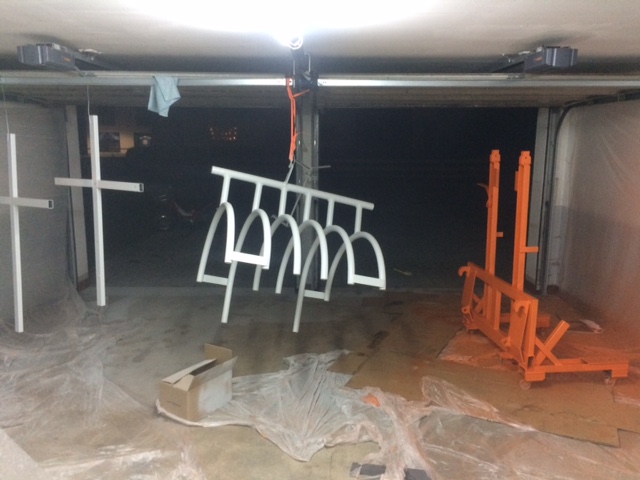

So, Farbe ist drauf...

Und, weiter?

Kugelblitz hat geschrieben:Und, weiter?

Dann wird zusammengebaut...

@Hockl
ja ein Bündelgerät
Habs leider eine Seite zuvor, übersehen

@robs
ist es nicht günstiger, das Schnorkelzeug gleich fertig zu kaufen???
Ich hatte für mein Treppengeländer (4,3 Meter), die Zwirbel auch einzelln gekauft...Stückpreis 1€...dafür brauchst dich nicht hinstellen und selber Hand anlegen!
Günstiger geht es wirklich nicht

Für so ein "Schmiede"-Zeugs würd ich mir auch keine Arbeit machen.

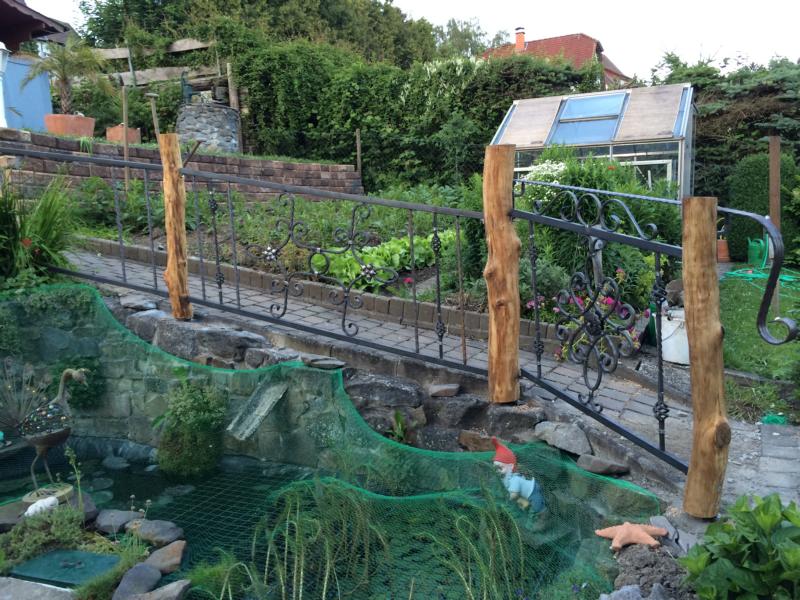

Letztes Jahr habe ich ein gut 8m langes Geländer für unseren Garten gebaut. Hat inklusive Allem gut 250€ gekostet. Grade diese S-Schnörkel sind Centartikel.

siehe: resources/image/96439

Kugelblitz hat geschrieben:@robsist es nicht günstiger, das Schnorkelzeug gleich fertig zu kaufen???

SAME_TigerSix105 hat geschrieben:Für so ein "Schmiede"-Zeugs würd ich mir auch keine Arbeit machen.

Da werdet Ihr beide bestimmt Recht haben. Aber ich mach es ja gerne.
So käme es auch günstiger, mein Brennholz Ofenfertig zu kaufen, denn was ich bisher an Kohle in Werkzeug und Fahrzeug gesteckt habe, da hätte ich sogar noch jemanden bekommen, der mir das Holz auch noch in den Ofen legt
