genau so!

Es wäre dann soweit fertig...

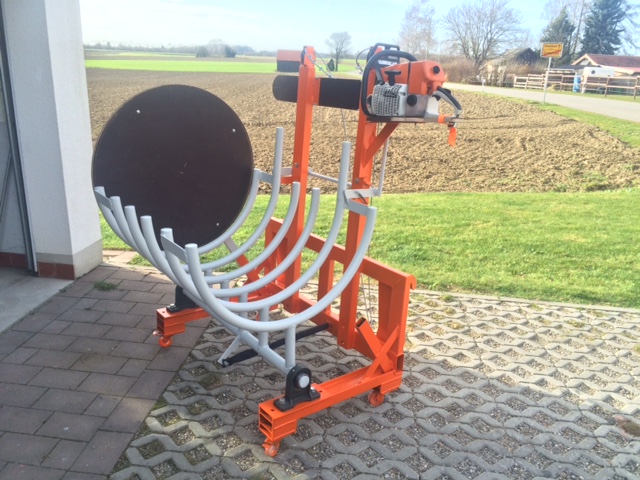

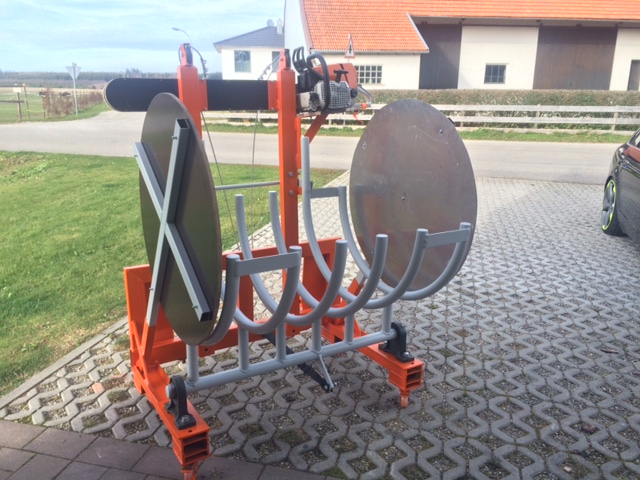

Schönes Bündelgerät !!
Wofür sind die beiden Seitenplatten ?

Was mir nicht gefällt sind die arg kleinen Räder und die aufgedoppelten 4kt-Rohre. Das häte man eleganter lösen können.
Dir Rungen des Korbs sind etwas kurz geraten oder ?

Zum zersägen wird die Runge etwas kurz sein, denk ich mal.
Wenn ich seh wie es mir die Scheite verruckt ...
Ggf. machst du dir ja noch nen "Deckel" drauf.

Marco

WaldbauerSchosi hat geschrieben:Schönes Bündelgerät !!


Was mir nicht gefällt sind die arg kleinen Räder und die aufgedoppelten 4kt-Rohre.

Wenn nörgeln, dann aber auch richtig schauen.
Das sind gedoppelte IPEs

Also an Eisen habe ich auch vorhandenes Material verwendet, darunter auch der IPE-Träger...
Die momentan verbauten Räder sind nur um das Gestell in der Werkstatt mobil zu haben, aber eigentlich brauch ich garkeine Räder, aber es kommen trotzdem noch bessere hin zum rangieren in der Halle...
Zu den Seitenplatten, die aus Holz dient als Anschlag beim Beladen, und die 2. aus Alu ist mehr oder weniger eine "Bordwand"... Hintergrund ist folgender, vom Holzlagerplatz bis zum Abwurfschacht sind es ca. 500m, und ich will die Bündel am Holzlagerplatz sägen, und dann die 500m fahren... und da würde mir sonst wohl einiges rausfallen...
Zum Thema kurze Rungen und Sägen, da ich die Bündel nach dem Trocken wieder in das Gerät einladen will, mussten die Rungen vorne recht kurz sein, und beim Sägen hab ich keine Probleme, denn da lass ich ja noch das Umreifungsband dran... zugegeben, bei 33cm etwas rupfig, aber schlussendlich sollen es ja 50er Scheite sein...

Ahh alles klar.
Nimmst quasi die Bündel damit auf.

WaldbauerSchosi hat geschrieben:Ahh alles klar.
Nimmst quasi die Bündel damit auf.

Ja genau, ich Bündel das Holz zuerst darin, bei dieser Arbeit ist das Gerät hinten an nem 25er Deutz ohne hydraulischem Hubwerk an der Ackerschiene, deshalb auch der Auskippmechanismus. Wenn dann die Bündel trocken sind, wird das Gerät am Frontlader mit Hyraulischer Gerätebetägigung angebaut, und dann kann ich die Bündel über die 2 "Masten" die dann bei ausgekippter Gerätebetägigung waagrecht sind mit den Seilen und Hacken wieder einladen... das ende der Seile ist dann am Frontlader festgemacht, so das dann beim einkippen das Bündel wieder langsam in den Kor reinrutscht...
Ist halt alles genau auf meine Brennholzbedürfnisse und den vorhandenen Maschinen angepasst... sicherlich nicht für alles die Ideallösung, aber ein kombigerät ist immer irgendwie ein Kompromiss...

Hallo.

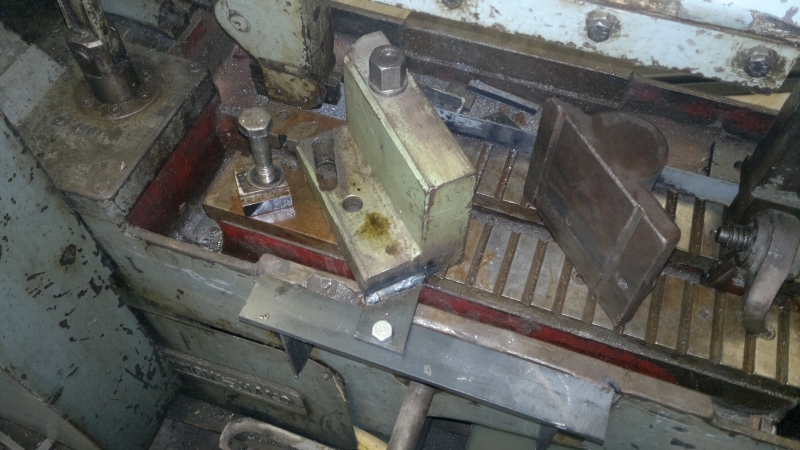

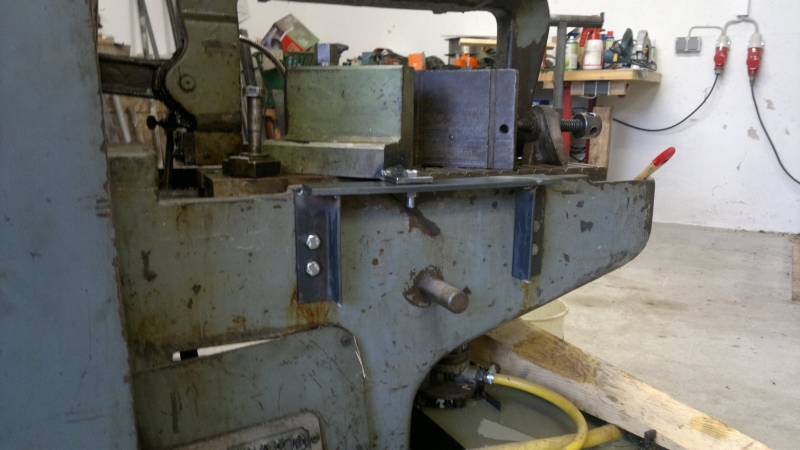

Nachdem ich die Säge jetzt schon fast 3 Jahre habe, hab ich es endlich auf die Reihe bekommen, das Ding auf 45° verstellbar zu machen, da meine kleine Bandsäge leider kein 100er Material auf 45° schneiden kann.... Die M12 wirkt an dem Ding hoffnungslos verloren, mal sehen, ob sich noch ne passende M16 oder M18 findet....





Die grüne Backe muss noch verlängert werden, mal sehen was sich so findet, dann kann es mit der Pritsche für den Fendt weiter gehen....

@Hockl: Sauberer Bündler.... Bist ja gar ned weit von mir weg...

Grüße

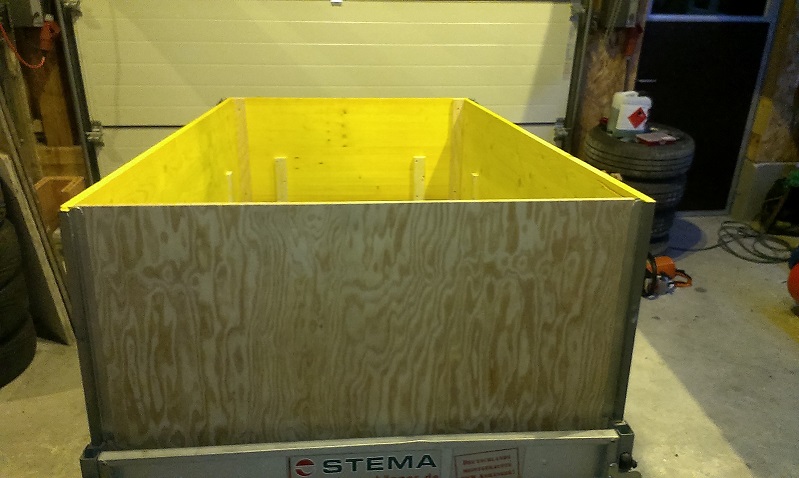

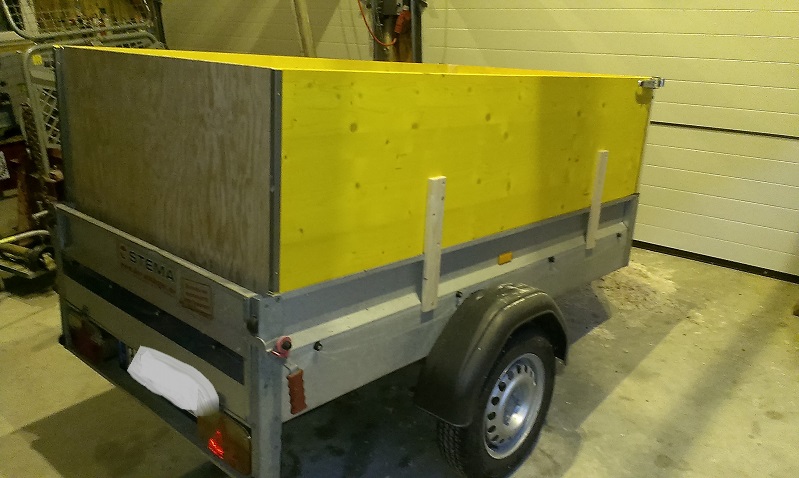

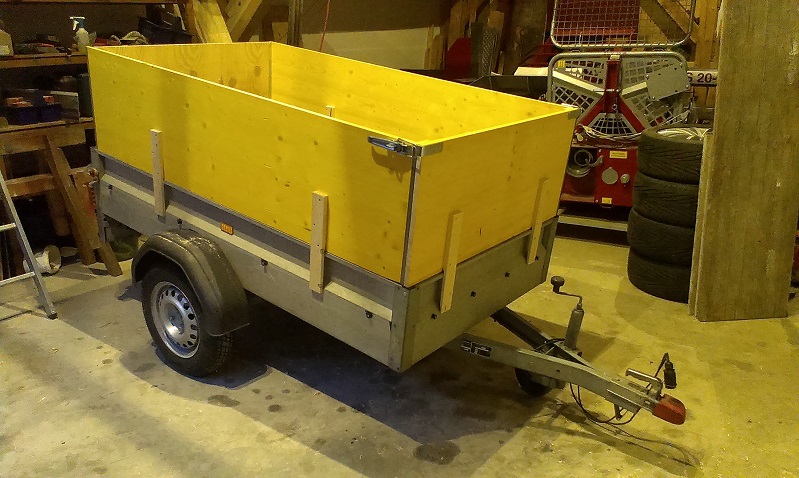

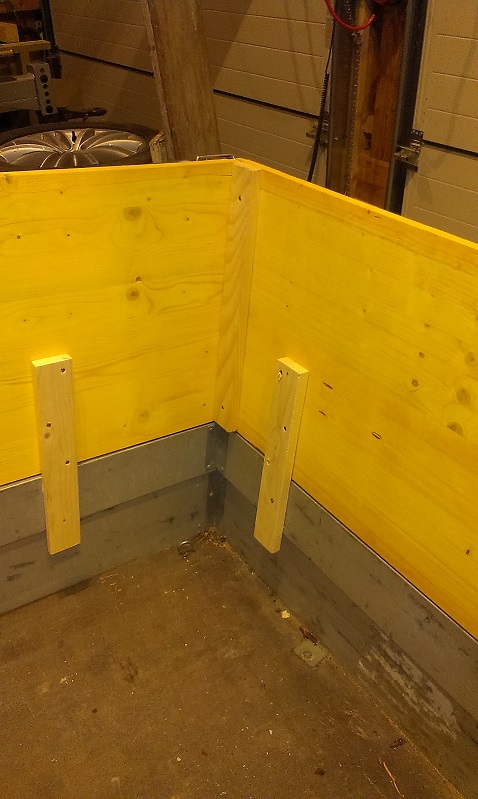

Heute noch den Aufbau für den PKW-Anhänger fertig gemacht.

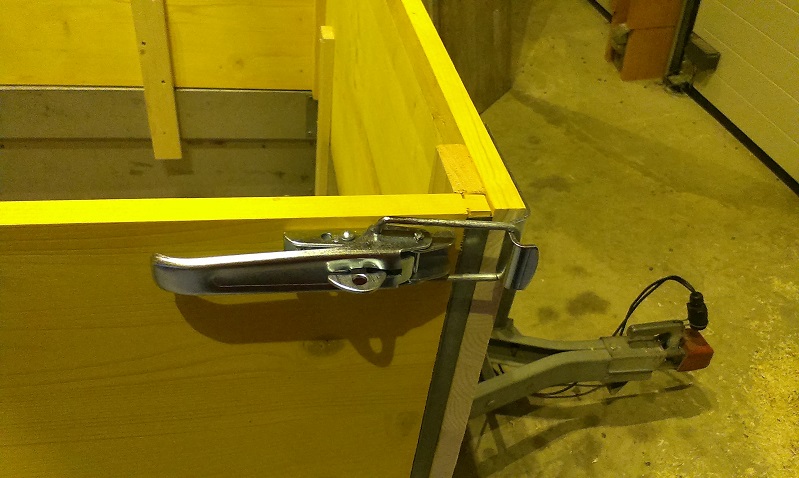

Am hinteren Deckel fehlen noch Öffnungen damit ich die Platte bequemer herausziehen kann, aber ich bin mir noch nicht sicher welche:
Waagerechte Langlöcher ? Senkrechte Langlöcher? Oder nur runde Durchgriffe zum einhaken mit 2-3 Finger ?

Schosi
Ich Griffe dranschrauben.

Und wenn man den Aufbau nicht mehr braucht, hat man 2,5 Schalungstafeln und eine Holzplatte die man vielleicht noch irgendwo brauchen kann.

@Schosi: Hast du den Aufbau auch mit dem Anhänger verschraubt oder nur drauf gesetzt?
Ich würde die Teile schon mit dem Hänger fest verbinden nicht das die mal auf der Landstrasse runterfliegen

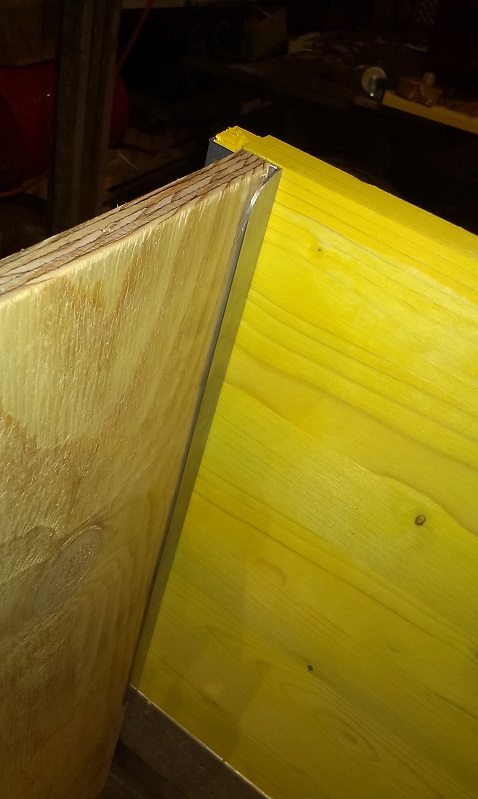

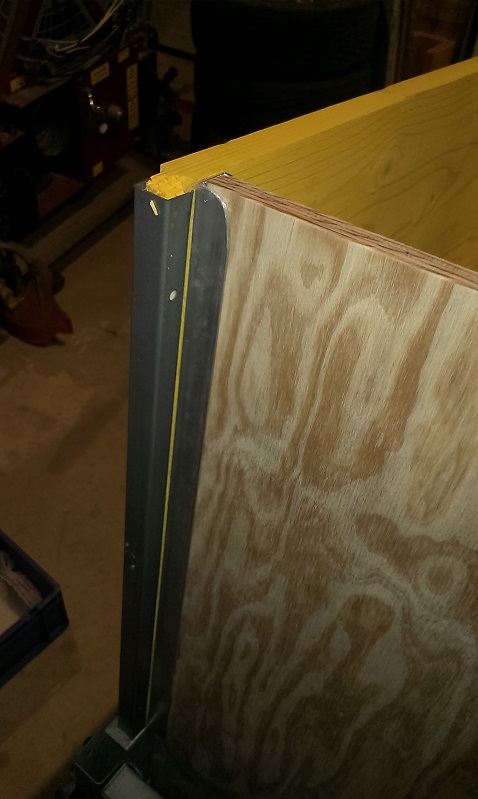

Die Holzlatten sind knapp ausgefräst, damit sie an der Bordwand klemmen und an den Stirnwänden wird noch je ein Spanngurt angebracht.

??? Ja eben drum keine Löcher rein machen,
sonder Griffe dran.
