WaldbauerSchosi hat geschrieben:Aber mit zu großer Stange fährt der Zylinder zu schnell aus...
Drosselventile sind eh unerlässlich.

Mit zu großer Kolbenstange fährt er zu schnell ein und außerdem hat er weniger Kraft beim einfahren da die wirksame Druckfläche sich um die Kolbenstangenfläche vermindert. Ist bei der Auslegung halt eine Abwägung zwischen erforderlichem Durchmesser wegen der Knicksteifigkeit und der erforderlichen Zugkraft beim Einfahren..

Das ist ja das schöne, das man ziemlich flexibel ist bei der Auslegung; je nachdem, wie groß die Hebellänge ist, wo der Zylinder angreift, kann man auch nen kürzeren nehmen, der nen größeren Durchmesser hat.

Servus zusammen,

Da mich das Thema auch sehr interessiert, wollte ich euch mal fragen, was ihr von den diversen Bauplänen die zum Kauf angeboten werden, haltet. Ich denke das man sich mit den Eigenbau doch den ein oder anderen Euro sparen kann, vorausgesetzt man hat seine Verbindungen und die nötigen Maschinen.

Grüße
Schosch

http://www.ebay.de/itm/Holz-Ruckewagen- ... OL1-rZItPA

http://www.ebay.de/itm/Holz-Ruckewagen- ... ZOas1D8D8w

Meinst du diese ?

Nicht viel.

Wenn dann ist der Interessant:
http://www.ebay.de/itm/Bauanleitung-Bau ... Swu4BVr9bp

wobei mir auf den ersten Blick das Verhältnis von Deichsel zu Ladefläche etwas ungünstig vorkommt...

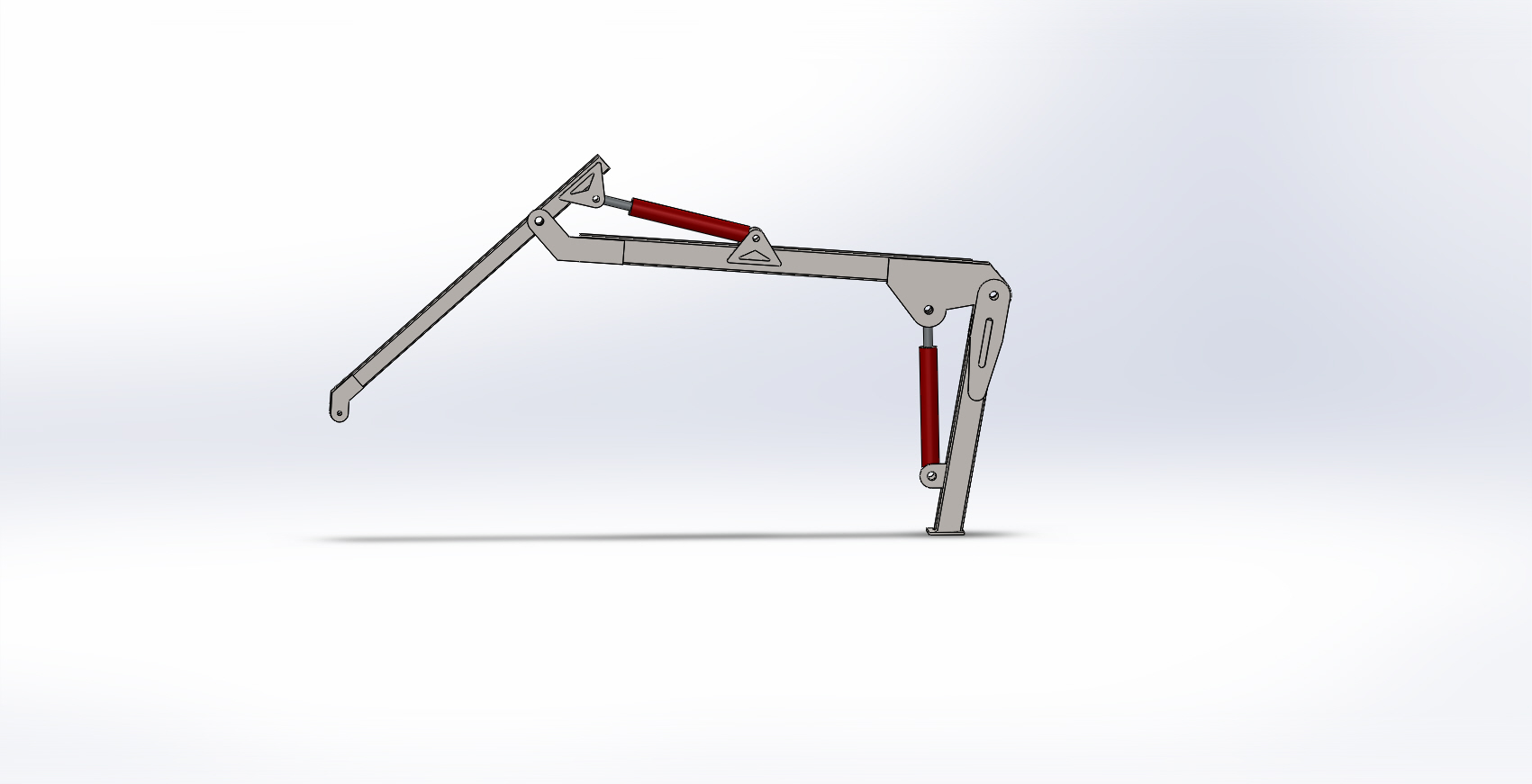

Der Kran steht schon mal ganz grob...
Ein paar Stunden Feintuning müssen noch ran (ich weis )

Hallo Schosi,

Sieht doch schon ganz schick aus die Sache.
Im Bereich der Bolzen würde ich aber nochmal eine Aufdopplung vorsehen.

Grüße aus Mittelfranken

Am Knickarm will ich ein dickwandiges Rohr einschweißen und die Platte vom Hauptarm will ich noch Ausnehmen und auch Rohrstücke aufsetzen.

Hallo Schosi,
was hast du für einen Stahl geplant? Reicht da S235 oder S355 oder noch höher?
Ich bin ja kein Stahlbauer aber versuche so langsam sowas auch mal zu verwenden bzw. zu verstehen.
Gruß
Wupperfuchs

Bis jetzt ist alles S355.
Schwachstellen werden schon sichtbar werden.
Die Premiumhersteller haben auch mit Prototypen angefangen

Wenn ich das richtig im Kopf habe, läßt der sich ja auch noch gut schweißen und bearbeiten dann. Was für Wandstärken bzw. Rohrmaße hast du denn geplant? Oder willst du das nicht so genau sagen?

Die Platten sind 10er und 12er.
Die 4kt Rohre weis ich nicht auswendig, haben aber auch eine 6er und 8er Wandung.

Danke, aber den ganz selbst bauen traue ich mir kaum zu, da hast du deutlich mehr Ahnung als ich.

WaldbauerSchosi hat geschrieben:Die 4kt Rohre weis ich nicht auswendig, haben aber auch eine 6er und 8er Wandung.

... mal ne Frage: nimmt man, wenn man leicht bauen will, nicht dünne Wandungen und große Achsabstände?

Grüße aus Sachsen, Jürgen

Wie meinen?
Große Abstände der x- und yAchse bzgl. des Widerstandsmoments?

Ja da hast du schon recht.

Wie gesagt, erstmal grob gezeichnet dass die Kinematik in etwa passt.
