Hallo,
Sieht ganz aus wie eine schlang und reichert, ein Bild von der anderen seite wäre gut, dann könnte man das Modell abschätzen.
Gruß

Ja ist eindeutig eine Schlang + Reichart Festanbau W2,5 oder W3,5 aus den 50/60er Jahren, ist mit Lamellenkupplung, siehe die Hebelbefestigung mit 4 Schrauben am Exentergehäuse, (eine Klauenkupplung gabs da nie) hat selbsthemmendes Schneckengetriebe mit zusätzlicher rücklaufsperre/Klinke.
Uraltwinde ja, aber von wegen "geringe Zugleistung" mit normaler Hebelbetätigung bei halbvoller Trommel 3,5t jedoch der mehrfach geschweißte Hebel zeigt das damit wiederholt jenseits von 6 t +x gezogen wurde. Dagegen M.m. erbleicht manche Kettenwinde hierzu als Seilaufwickelgerät. Bei Hanomag/MAN/Eicher-Fans usw. sind die Dinger zur Resturation teils immer noch gesucht.

Oh ja das ist eine wie Lenkfix schon erklärt. Mit so einem Murks haben wir jahrelang rum gefuhrwerkt. Restauriert kann die für ein Museum werden, aber damit arbeiten, ne. Da könnte man mich über alle Berge vertreiben n

So eine W2,5 hatten wir auch an einem 32 PS Kramer fest angebaut. Stehengeblieben ist die nur weils den Motor abgewürgt hat. Natürlich kein Verglich zu einer Funkwinde, aber mein Vater war glücklich mindestens die zu haben.
Gruß
Martin

Fendt312V hat geschrieben:Warum hast bei dem sehr guten Aufstieg die Farbe vergessen? Mich freut es wenn ihr so sinnvolle Sachen macht. Möchte demnächst mal meine von Grund auf selbst konstruierte und gebaute Kleinseilbahn vorstellen. Hat sich bewährt.

Weil wir den Aufstieg erst testen wollten und eventuell einfach was ändern zu können einfach mal so angebaut.
Und wies dann halt so ist bleibts halt dann so.
Aber dann kannst halt sowas wie ich jetzt gemacht hab auch einfach machen.
Demnächst werden noch ein paar Modifikationen vorgenommen dann wird der Aufstieg auch mitlackiert

So ist es

Hi,

danke für die Antworten bzgl. Seilwinde, das hilft mir schon weiter!
Hat denn zufällig wer eine Bedienungsanleitung, oder Explosionszeichnungen? Das würde mich echt interessieren.

LG Christian

Mit welchem technischen Hilfsmittel habt ihr die Rundung eures selbst gebauten Holz -Bündelgerätes gebogen ?



.

Sturmwind42 hat geschrieben:Mit welchem technischen Hilfsmittel habt ihr die Rundung eures selbst gebauten Holz -Bündelgerätes gebogen ?

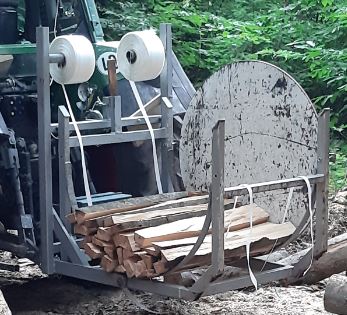

Ich hab mir das Flacheisen 40x10mm mit dem Durchmesser 1200mm beim örtlichen Schlosser biegen lassen. Hat mich ein paar Euro in die Kaffeekasse gekostet.
Anschließend in der Mitte aufgesägt, sodass ich zwei Halbschalten hatte.

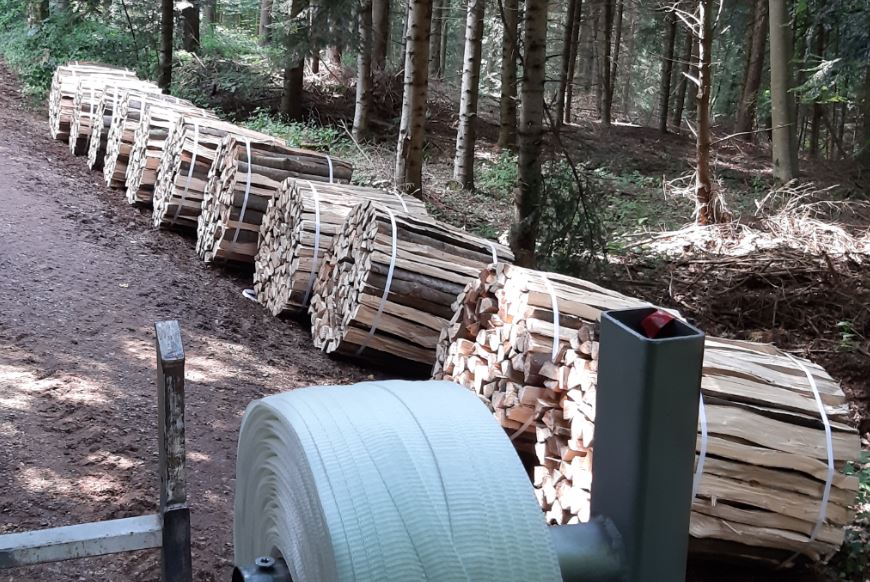

In Summe hat mich der Eigenbau ca. 200€ und ein bisschen Arbeit gekostet. Habe damit nun ca. 500 Bündel gemacht und bin nach wie vor zufrieden.





Gruß J

joggl125 hat geschrieben:
Ich hab mir das Flacheisen 40x10mm mit dem Durchmesser 1200mm beim örtlichen Schlosser biegen lassen. Hat mich ein paar Euro in die Kaffeekasse gekostet.

Gruß J

Hallo Joggl ,
danke für deine prompte Antwort. Dein Gerät gefällt mir und mir gefällt auch dass du das selbst gemacht hast , sozusagen die Industrie ausgebootet .
Ich möchte meines so bauen dass ich hinterher den Bündel mit der Motorsäge in dem Gerät durchschneiden kann . Meine Bögen sind sozusagen "freitragend" . Am liebsten wäre mir da ein 40/40 Quadratrohr oder auch Rundrohr . Ich möchte es auch an die Euroaufnahme .

Ich wüsste auch zwei so Metaller die das biegen können, der eine braucht dafür Jahre , beim anderen muss man auf den Knien betteln , wenn man Glück hat macht er es dann . Ich hasse so ein Gebettele, deshalb suche ich noch nach einer Eigenbiegelösung .

Wenn du es mit Quadratrohr machen willst und keine Möglichkeit hast es zu biegen bzw. biegen zu lassen kann den Halbkreis annährend erreichen, indem man sich ein paar Segmente zuschneidet. Je mehr Segmente desto näher bist du am Halbkreis dran, aber eigentlich ist das auch gar nicht so wichtig bei Holz.
Anschließend die Segmente verschweißen und gut ist.

So hab ich das spaßeshalber mal für ein 0,5rm Bündler gemacht.

Gruß GT

GT 225 hat geschrieben:Wenn du es mit Quadratrohr machen willst und keine Möglichkeit hast es zu biegen bzw. biegen zu lassen kann den Halbkreis annährend erreichen, indem man sich ein paar Segmente zuschneidet. Je mehr Segmente desto näher bist du am Halbkreis dran, aber eigentlich ist das auch gar nicht so wichtig bei Holz.
Anschließend die Segmente verschweißen und gut ist.

So hab ich das spaßeshalber mal für ein 0,5rm Bündler gemacht.

Gruß GT

Genau so hab ichs auch gemacht. Zuerst als Solobündler (den ich aber aus diversen Umständen so nur Versuchsweise verwendete)
eigenbau-t19367-6945.html


Und dann den Korb weiterverwendet an meinem Kombibündler
eigenbau-t19367-10770.html

gruss hälle

Servus.

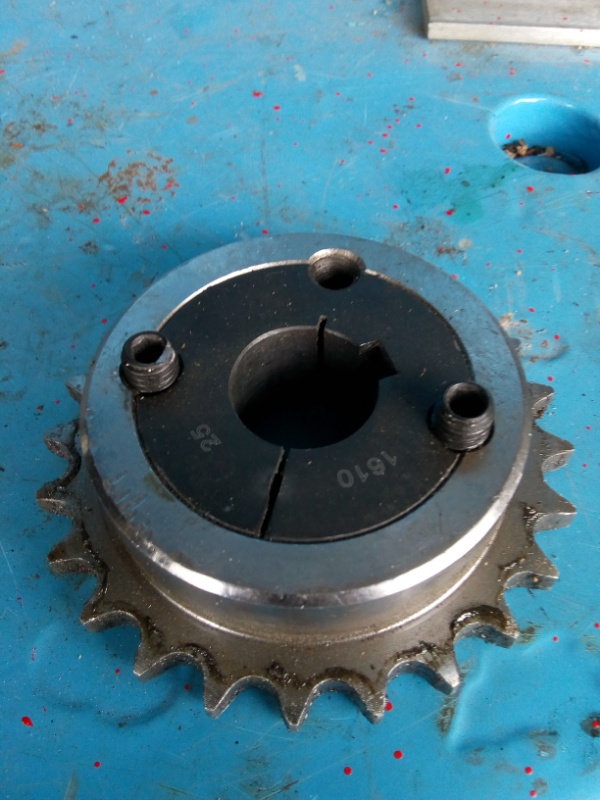

Weiß zufällig jemand wie man diesen Typ von Zahnräder nennt.
Ist auf dem Ölmotor von meinem Zuführtisch vom SSA. Da leider die Geschwindigkeit nicht passt muss ich ein anderes bestellen.
Nur weiß ich nicht wie diese Aufnahme heißt.
Bitte um Hilfe.

Gruß Role

Hab leider kein SSA wo ich sehen kann wie das aussieht. Ein Bild ware nicht schlecht.

Hallo,

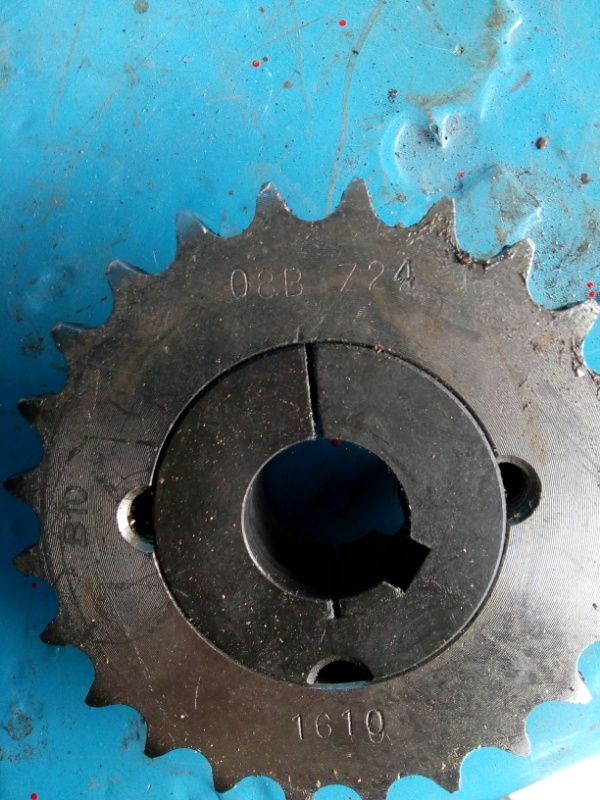

Kettenrad, oder? Aufgespannt mittels Taperspannbuchsen.

Grüße
Thorsten
