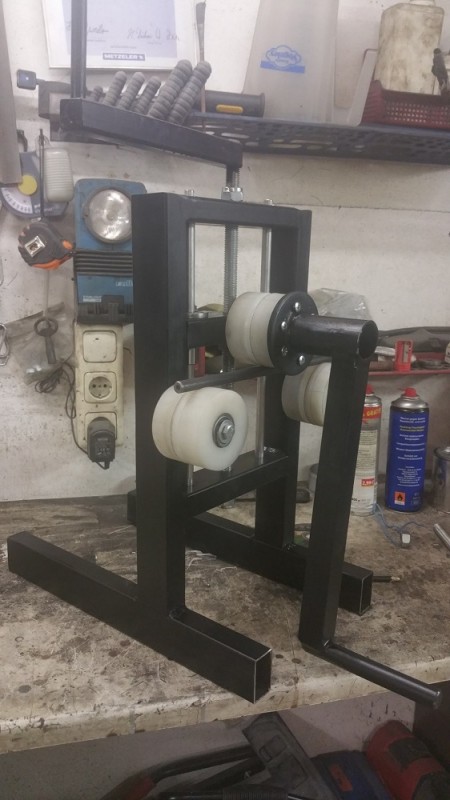

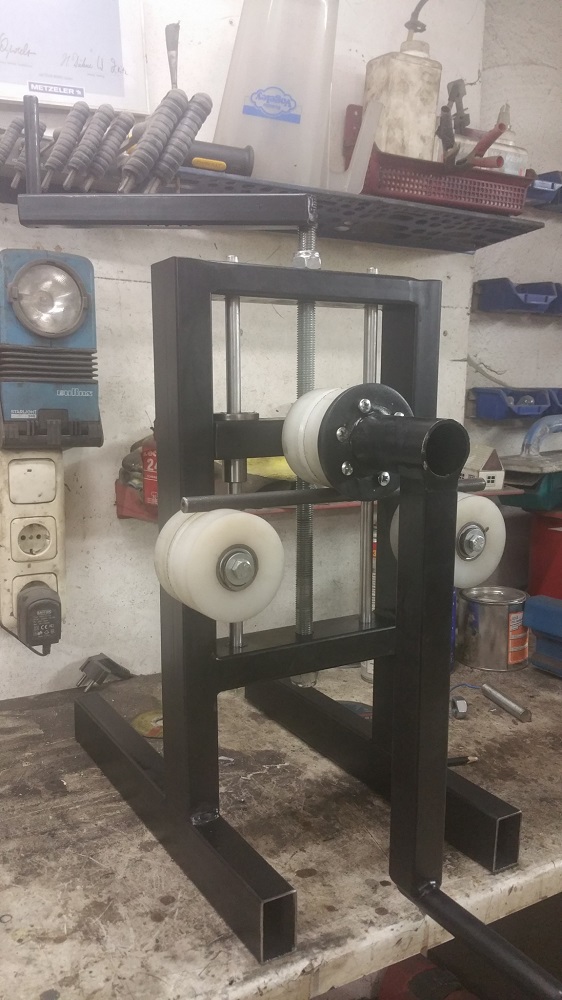

Mit dem Rundbiegegerät und dem Standard Polyamid-Matrizensatz, der trapezförmige Nuten besitzt, können Strang-, Band- und Rundprofile von Hand gebogen werden. Mit dem optinalen Ringnut-Polyamid-Matrizensatz können auch größere Rohrprofile von z.B. bis zu 28 mm Durchmesser gebogen werden, vorausgesetzt das Material ist weich genug, wie z.B. Kupferrohr.
Die mit dem Standard-Matrizensatz maximal biegbare Profilstärke liegt für Stahlprofile bei 14 mm für Vollmaterial und 12x2mm für Rohre; das Biegen größerer Profile ist in Abhängigkeit von Material und Wandstärke möglich.
Die Matrizen sind jeweils zweifach kugelgelagert und bestehen aus hochbelastbarem Polyamid, wodurch sie auch für Edelstahlumformungen geeignet sind. Zwei Linearkugellager (Kugelbuchsen) dienen der Führung und Verdrehsicherung des Schlittens, der die mittlere Hauptmatrize aufnimmt. Die Skala mit dem höhenverstellbaren Zeiger ermöglicht den Abgleich des Schlittenvorschubs für einen konstanten Biegevorschub und reproduzierbare Biegeradien.
Stabil und solide geschweißte Stahlkonstruktion, die verwendeten Stahlprofile haben eine Wandstärke von 2 mm.
Kugelblitz hat geschrieben:Die endgültige Lösung (Bild 3) schaut gut aus!

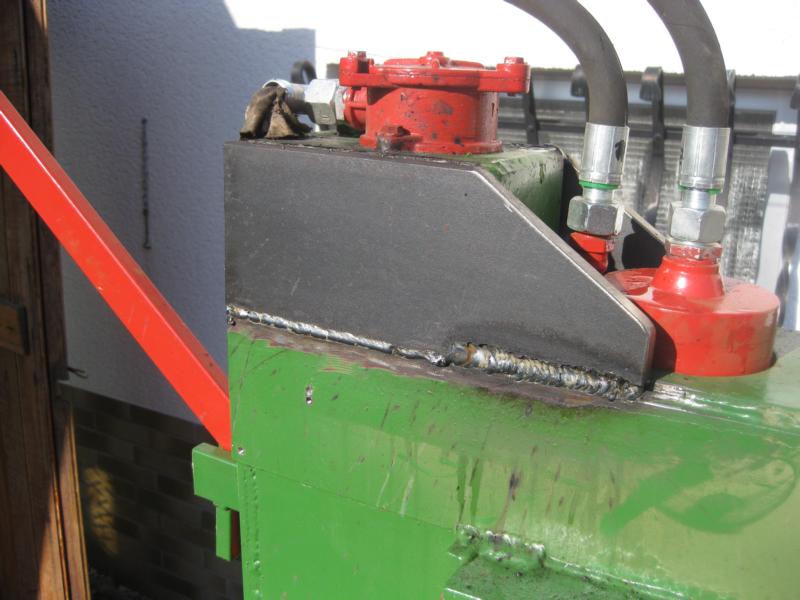

Hoffentlich reduzierst, das Material (wie in Bild 2) nicht bis auf die Hälfte, mit der Schweißnaht
Schaut nach Co2 aus, versuch mal Mischgas, hast ne bessere Naht und weniger Spritzer. Draht und Strom, kannst da auch ein bißchen runter nehmen.
Klugscheißmodus aus.
